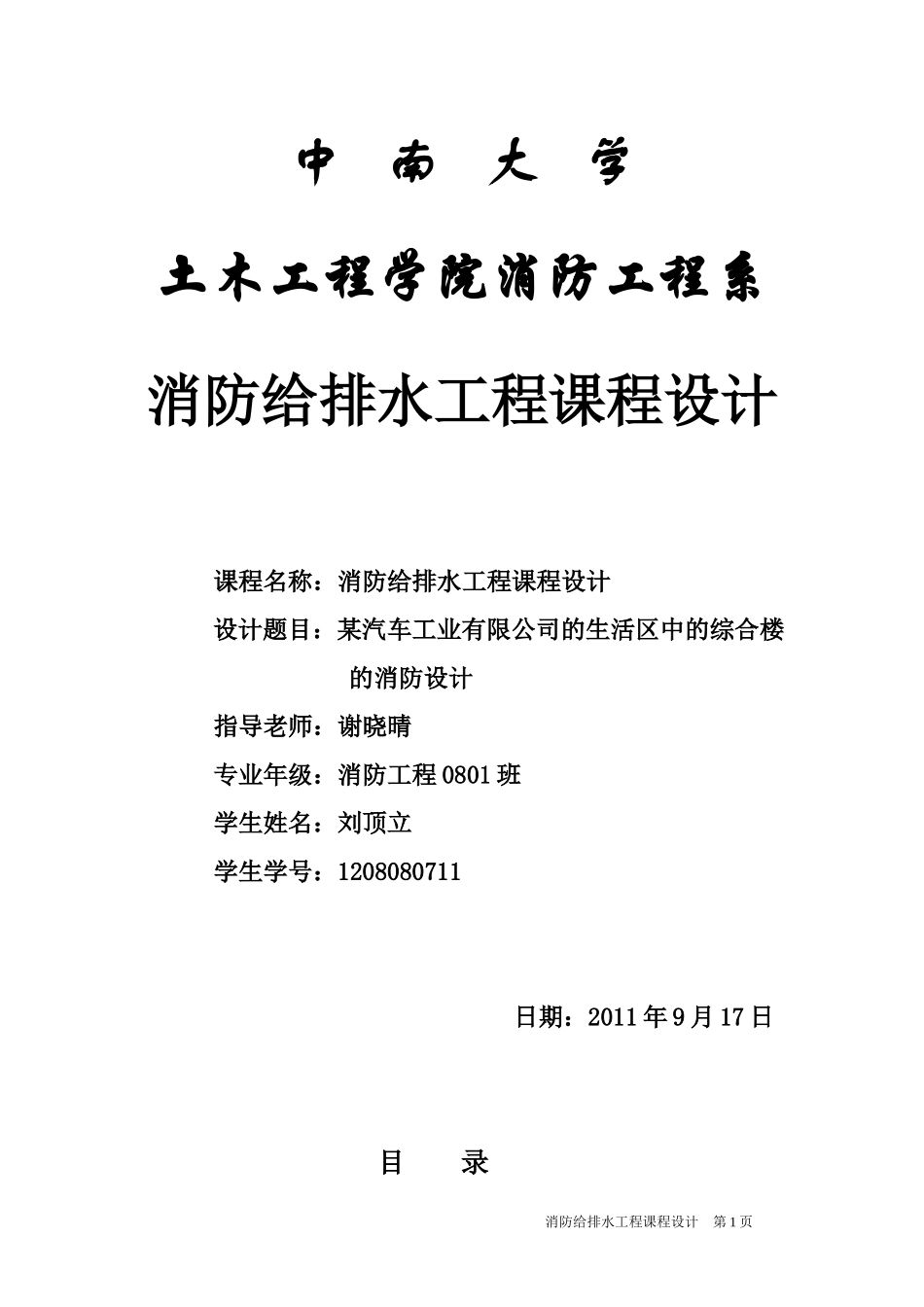

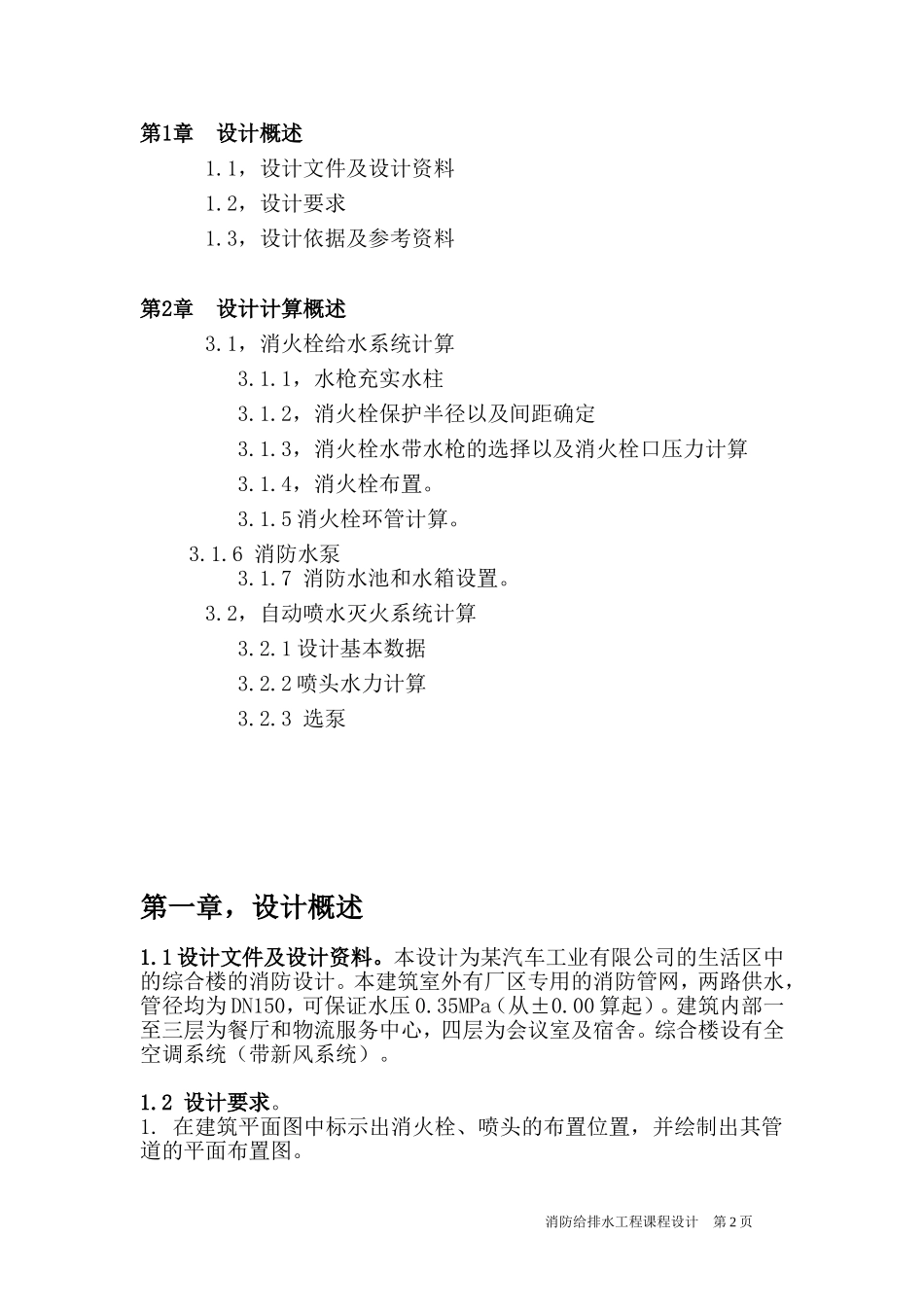

中南大学土木工程学院消防工程系消防给排水工程课程设计课程名称：消防给排水工程课程设计设计题目：某汽车工业有限公司的生活区中的综合楼的消防设计指导老师：谢晓晴专业年级：消防工程0801班学生姓名：刘顶立学生学号：1208080711日期：2011年9月17日目录消防给排水工程课程设计第1页第1章设计概述1.1，设计文件及设计资料1.2，设计要求1.3，设计依据及参考资料第2章设计计算概述3.1，消火栓给水系统计算3.1.1，水枪充实水柱3.1.2，消火栓保护半径以及间距确定3.1.3，消火栓水带水枪的选择以及消火栓口压力计算3.1.4，消火栓布置。3.1.5消火栓环管计算。3.1.6消防水泵3.1.7消防水池和水箱设置。3.2，自动喷水灭火系统计算3.2.1设计基本数据3.2.2喷头水力计算3.2.3选泵第一章，设计概述1.1设计文件及设计资料。本设计为某汽车工业有限公司的生活区中的综合楼的消防设计。本建筑室外有厂区专用的消防管网，两路供水，管径均为DN150，可保证水压0.35MPa（从±0.00算起）。建筑内部一至三层为餐厅和物流服务中心，四层为会议室及宿舍。综合楼设有全空调系统（带新风系统）。1.2设计要求。1.在建筑平面图中标示出消火栓、喷头的布置位置，并绘制出其管道的平面布置图。消防给排水工程课程设计第2页2.进行消火栓给水系统和自动喷水灭火系统的管网水力计算（包含有确定管网的管径、计算系统所需水压、计算水池和水箱的容积、水箱设置高度及确定消防水泵的型号、台数等）。3.验证室外市政给水系统是否满足系统的水量、水压要求。4.绘制消火栓给水系统、自动喷水灭火系统的管道系统原理图。1.3设计标准及参考依据。[1]樊建军，梅胜，何芳主编，《建筑给水排水及消防工程》，中国建筑工业出版社，2005[2]谢水波，袁玉梅主编，《建筑给水排水与消防工程》，湖南大学出版社，2003[3]《建筑设计防火规范》（GB50016-2006），中国计划出版社，2006[4]《高层民用建筑设计防火规范》（GB50045-95）（2005年版），中国计划出版社，2005[5]《自动喷水灭火系统设计规范》（GB50084-2001）（2005年版），中国计划出版社，2005[6]《给水排水设计手册.第02册.建筑给水排水》（第二版），中国建筑工业出版社[7]《给水排水设计手册.第01册.常用资料》，中国建筑工业出版社[8]《水喷雾灭火系统设计规范》（GB50219-95），中国计划出版社，1995第二章，设计计算概述3.1消火栓给水系统计算2.1.1，水枪充实水柱。发生火灾时，火场的辐射传热使消防人员无法接近着火点。因此，从水枪喷嘴喷出的水流，应该具有足够的射程，保证所需的消防流量到达着火点。消防水流的有效射程通常用充实水柱来表述。查阅《建筑给水排水及消防工程》表6-13，本建筑为消防给排水工程课程设计第3页一般，可得本建筑要求充实水柱长度大于7m。当水枪的充实水柱长度过大时，射流的反作用力会使消防人员无法把握水枪灭火，影响灭火，充实水柱长度一般不宜大于15m。故本建筑选择10m的充实水柱长度。2.1.2,消火栓保护半径以及间距确定。消火栓间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。水带长度采用25m，展开时的弯曲折减系数C取0.8.由于楼板之间的限制，SkCOSα取5m，故消火栓保护半径为R=0.8L+SKCOSα=25m。因为本栋建筑平面为不规则平面，无法按照公式来计算消火栓间距，故选择根据实际情况和消火栓保护半径布置消火栓点。一层消火栓布置示意图（红色部分代表消火栓）2.1.3，消火栓水带水枪的选择以及消火栓口压力计算。（1）消火栓及水枪水带的选择。选用DN65消火栓，水枪口径19mm，衬胶水龙带长度L=20m，充实水柱长度为Sk=10m。（2）水枪流量及消火栓口压力计算。根据水枪口径和充实水柱长度可查得：喷嘴压力Hq=133kpa，水枪喷嘴射流量qxh=4.58L/S。Hxh=Hq+ALqxh2+Hk=13.3+0.0172×25×4.58×4.58＋2＝24.3mH2O2.1.4,消火栓布置。每层应主设置室内消火栓，消火栓尽量设在走道、楼梯附近。根据“在任意一处着火时，必须有两股水柱同时到达”的原则布置消火栓，消火栓的间距不应大于40m。室内消火栓消防给排水工程课程设计第4页箱采用组合式消火栓箱。上层箱内配置DN65消防龙头。25米衬胶水龙带及直径19毫米水枪。另...
