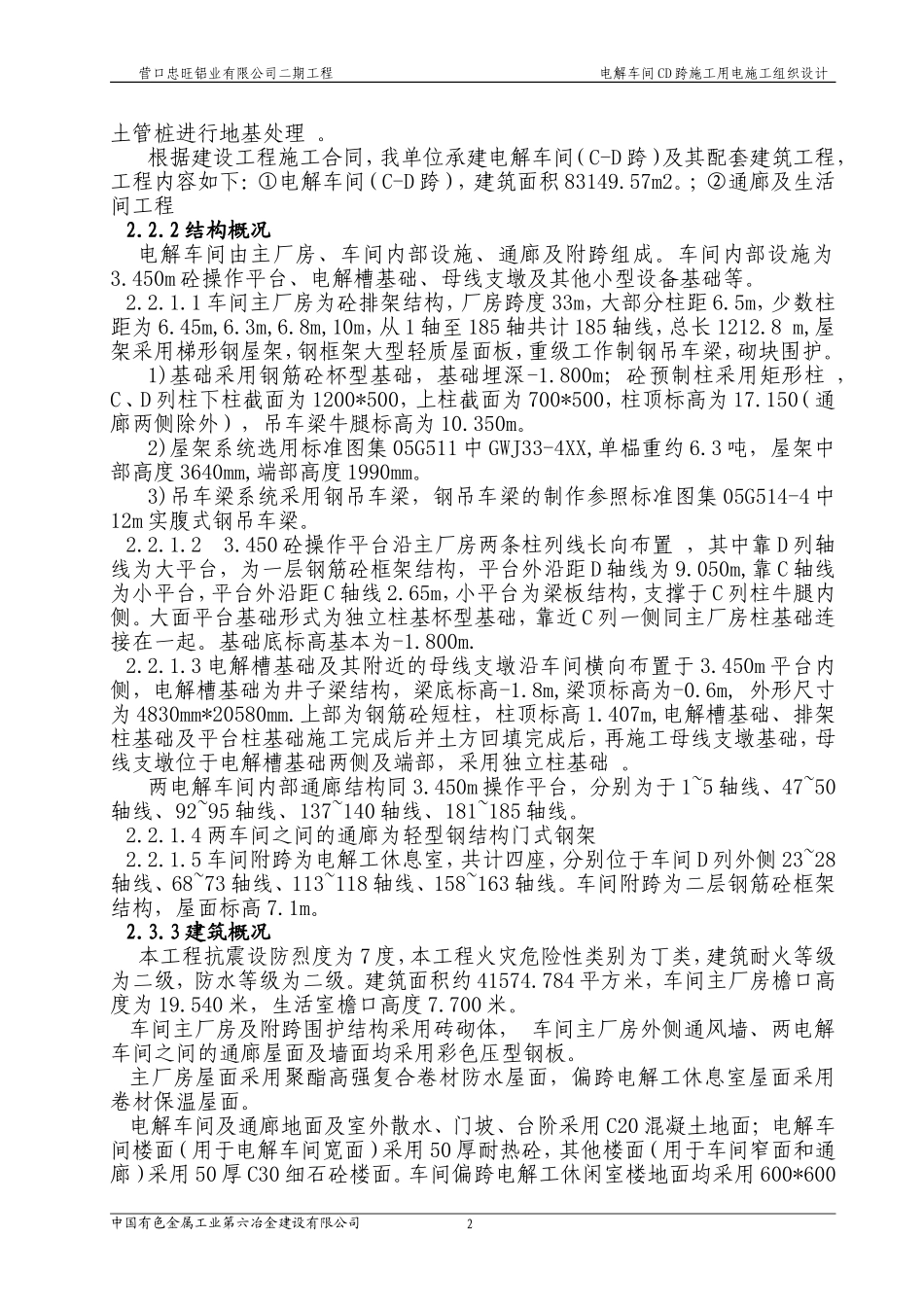

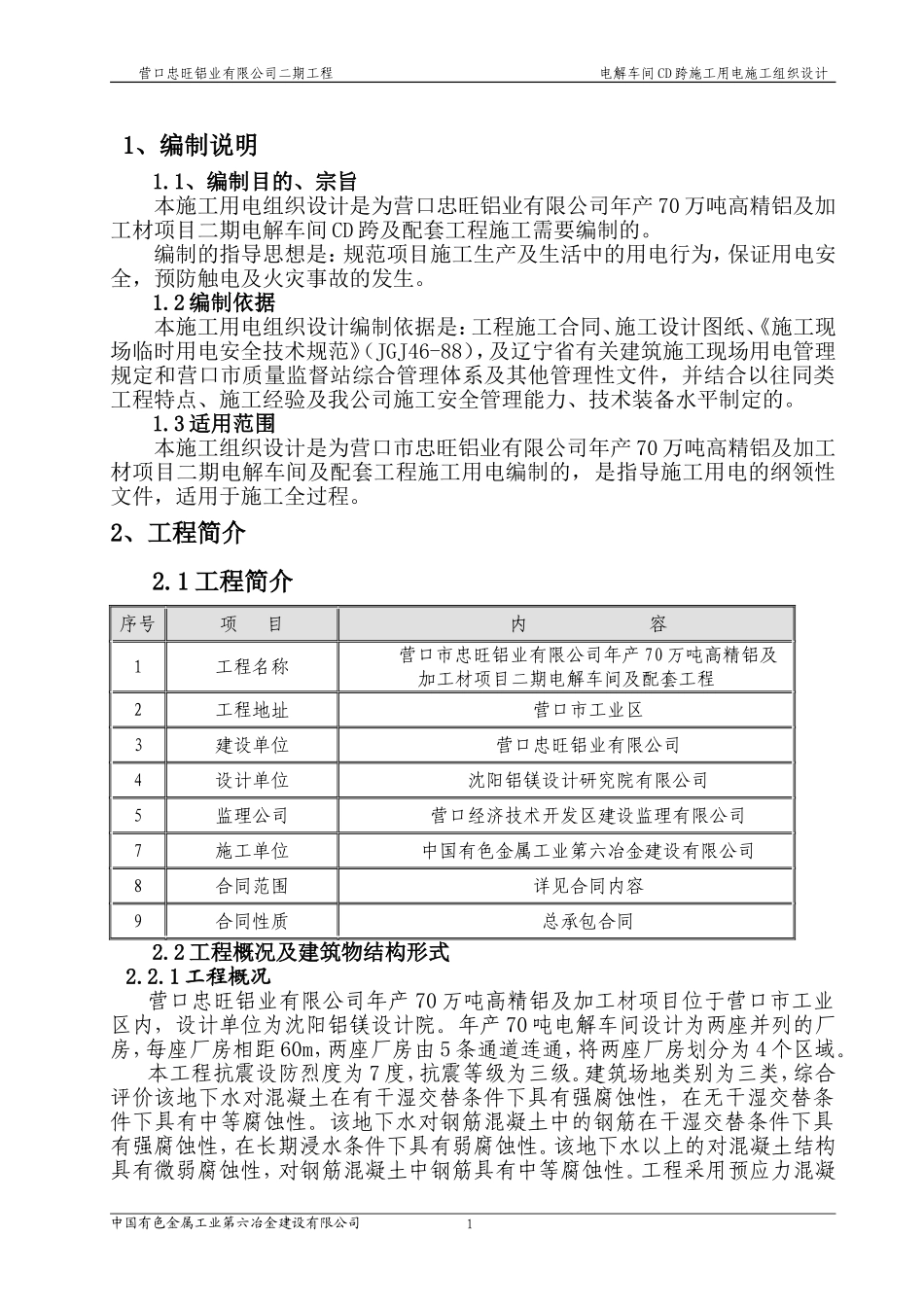

营口忠旺铝业有限公司二期工程电解车间CD跨施工用电施工组织设计1、编制说明1.1、编制目的、宗旨本施工用电组织设计是为营口忠旺铝业有限公司年产70万吨高精铝及加工材项目二期电解车间CD跨及配套工程施工需要编制的。编制的指导思想是：规范项目施工生产及生活中的用电行为，保证用电安全，预防触电及火灾事故的发生。1.2编制依据本施工用电组织设计编制依据是：工程施工合同、施工设计图纸、《施工现场临时用电安全技术规范》（JGJ46-88），及辽宁省有关建筑施工现场用电管理规定和营口市质量监督站综合管理体系及其他管理性文件，并结合以往同类工程特点、施工经验及我公司施工安全管理能力、技术装备水平制定的。1.3适用范围本施工组织设计是为营口市忠旺铝业有限公司年产70万吨高精铝及加工材项目二期电解车间及配套工程施工用电编制的，是指导施工用电的纲领性文件，适用于施工全过程。2、工程简介2.1工程简介序号项目内容1工程名称营口市忠旺铝业有限公司年产70万吨高精铝及加工材项目二期电解车间及配套工程2工程地址营口市工业区3建设单位营口忠旺铝业有限公司4设计单位沈阳铝镁设计研究院有限公司5监理公司营口经济技术开发区建设监理有限公司7施工单位中国有色金属工业第六冶金建设有限公司8合同范围详见合同内容9合同性质总承包合同2.2工程概况及建筑物结构形式2.2.1工程概况营口忠旺铝业有限公司年产70万吨高精铝及加工材项目位于营口市工业区内，设计单位为沈阳铝镁设计院。年产70吨电解车间设计为两座并列的厂房，每座厂房相距60m，两座厂房由5条通道连通，将两座厂房划分为4个区域。本工程抗震设防烈度为7度，抗震等级为三级。建筑场地类别为三类，综合评价该地下水对混凝土在有干湿交替条件下具有强腐蚀性，在无干湿交替条件下具有中等腐蚀性。该地下水对钢筋混凝土中的钢筋在干湿交替条件下具有强腐蚀性，在长期浸水条件下具有弱腐蚀性。该地下水以上的对混凝土结构具有微弱腐蚀性，对钢筋混凝土中钢筋具有中等腐蚀性。工程采用预应力混凝中国有色金属工业第六冶金建设有限公司1营口忠旺铝业有限公司二期工程电解车间CD跨施工用电施工组织设计土管桩进行地基处理。根据建设工程施工合同，我单位承建电解车间（C-D跨）及其配套建筑工程，工程内容如下：①电解车间（C-D跨），建筑面积83149.57m2。；②通廊及生活间工程2.2.2结构概况电解车间由主厂房、车间内部设施、通廊及附跨组成。车间内部设施为3.450m砼操作平台、电解槽基础、母线支墩及其他小型设备基础等。2.2.1.1车间主厂房为砼排架结构，厂房跨度33m，大部分柱距6.5m，少数柱距为6.45m,6.3m,6.8m,10m，从1轴至185轴共计185轴线，总长1212.8m,屋架采用梯形钢屋架，钢框架大型轻质屋面板，重级工作制钢吊车梁，砌块围护。1)基础采用钢筋砼杯型基础，基础埋深-1.800m；砼预制柱采用矩形柱，C、D列柱下柱截面为1200*500，上柱截面为700*500，柱顶标高为17.150（通廊两侧除外），吊车梁牛腿标高为10.350m。2)屋架系统选用标准图集05G511中GWJ33-4XX,单榀重约6.3吨，屋架中部高度3640mm,端部高度1990mm。3)吊车梁系统采用钢吊车梁，钢吊车梁的制作参照标准图集05G514-4中12m实腹式钢吊车梁。2.2.1.23.450砼操作平台沿主厂房两条柱列线长向布置，其中靠D列轴线为大平台，为一层钢筋砼框架结构，平台外沿距D轴线为9.050m,靠C轴线为小平台，平台外沿距C轴线2.65m，小平台为梁板结构，支撑于C列柱牛腿内侧。大面平台基础形式为独立柱基杯型基础，靠近C列一侧同主厂房柱基础连接在一起。基础底标高基本为-1.800m.2.2.1.3电解槽基础及其附近的母线支墩沿车间横向布置于3.450m平台内侧，电解槽基础为井子梁结构，梁底标高-1.8m,梁顶标高为-0.6m,外形尺寸为4830mm*20580mm.上部为钢筋砼短柱，柱顶标高1.407m,电解槽基础、排架柱基础及平台柱基础施工完成后并土方回填完成后，再施工母线支墩基础，母线支墩位于电解槽基础两侧及端部，采用独立柱基础。两电解车间内部通廊结构同3.450m操作平台，分别为于1~5轴线、47~50轴线、92~95轴线、137~140轴线、181~185轴线。2.2.1.4两车间之间的通廊为轻型钢结构门式钢架2.2.1.5车...
