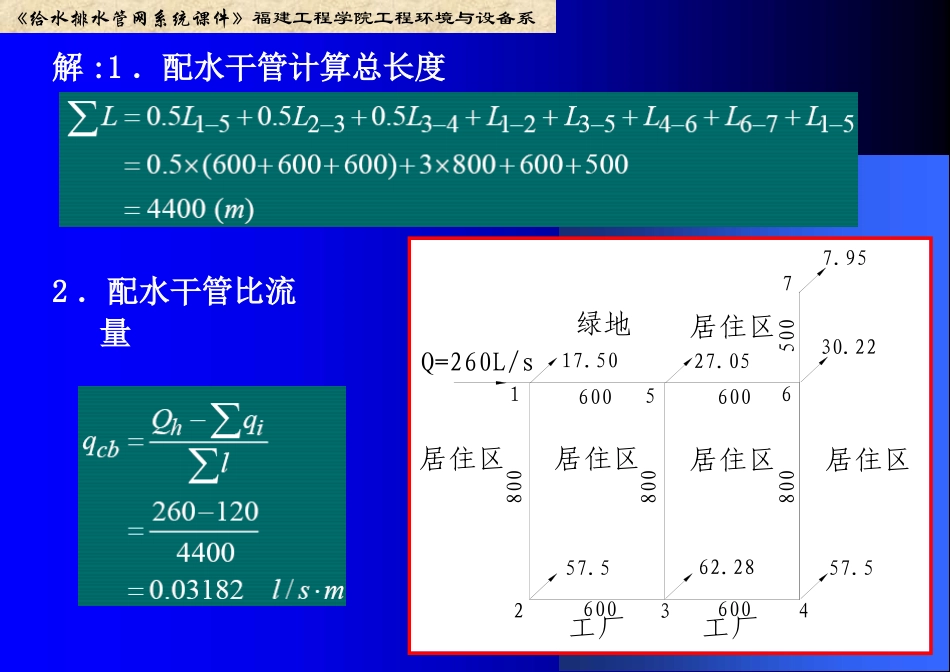

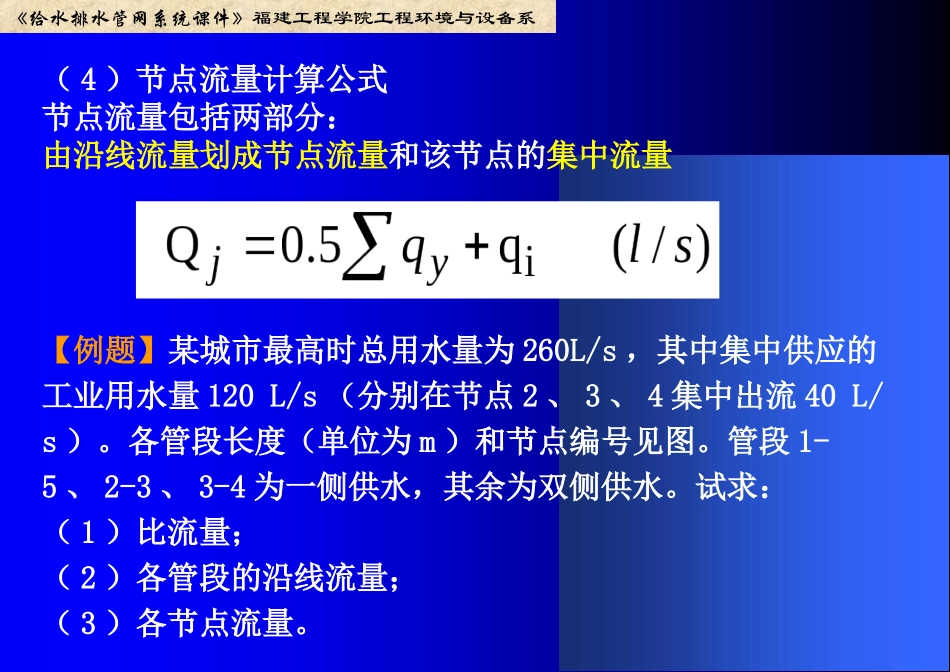

《给水排水管网系统课件》福建工程学院工程环境与设备系（4）节点流量计算公式节点流量包括两部分：由沿线流量划成节点流量和该节点的集中流量【例题】某城市最高时总用水量为260L/s，其中集中供应的工业用水量120L/s（分别在节点2、3、4集中出流40L/s）。各管段长度（单位为m）和节点编号见图。管段1-5、2-3、3-4为一侧供水，其余为双侧供水。试求：（1）比流量；（2）各管段的沿线流量；（3）各节点流量。《给水排水管网系统课件》福建工程学院工程环境与设备系解:1．配水干管计算总长度2．配水干管比流量居住区居住区居住区绿地居住区工厂工厂居住区Q=260L/s17.5027.0560057.562.2830.227.95800800800600600600342165757.5500《给水排水管网系统课件》福建工程学院工程环境与设备系3．沿线流量：各管段沿线流量计算比流量沿线流量管段编号管段计算总长度（m）(L/s.m)(L/s)0.0318225.458001-22-33-49.550.5×600=3009.550.5×600=3009.550.5×600=3001-525.453-580025.4519.094-68005-660015.916-7500140.00合计4400《给水排水管网系统课件》福建工程学院工程环境与设备系4．节点流量计算：各管段节点流量计算集中流量(L/s)节点总节点节点连的管段节点流量(L/s)流量(L/s)17.5011-2,1-50.5(25.45+9.55)=17.504021-2,2-357.500.5(25.45+9.55)=17.503402-3,3-4,3-562.280.5(9.55+9.55+25.45)=22.284403-4,4-657.500.5(25.45+9.55)=17.5051-5,3-5,5-627.050.5(9.55+25.45+19.09)=27.050.5(25.45+19.09+15.91)=30.2264-6,5-6,7-630.220.5(15.91)=7.9576-77.95合计120.0140.00260.00
