轻型井点降水设计例题VIP免费

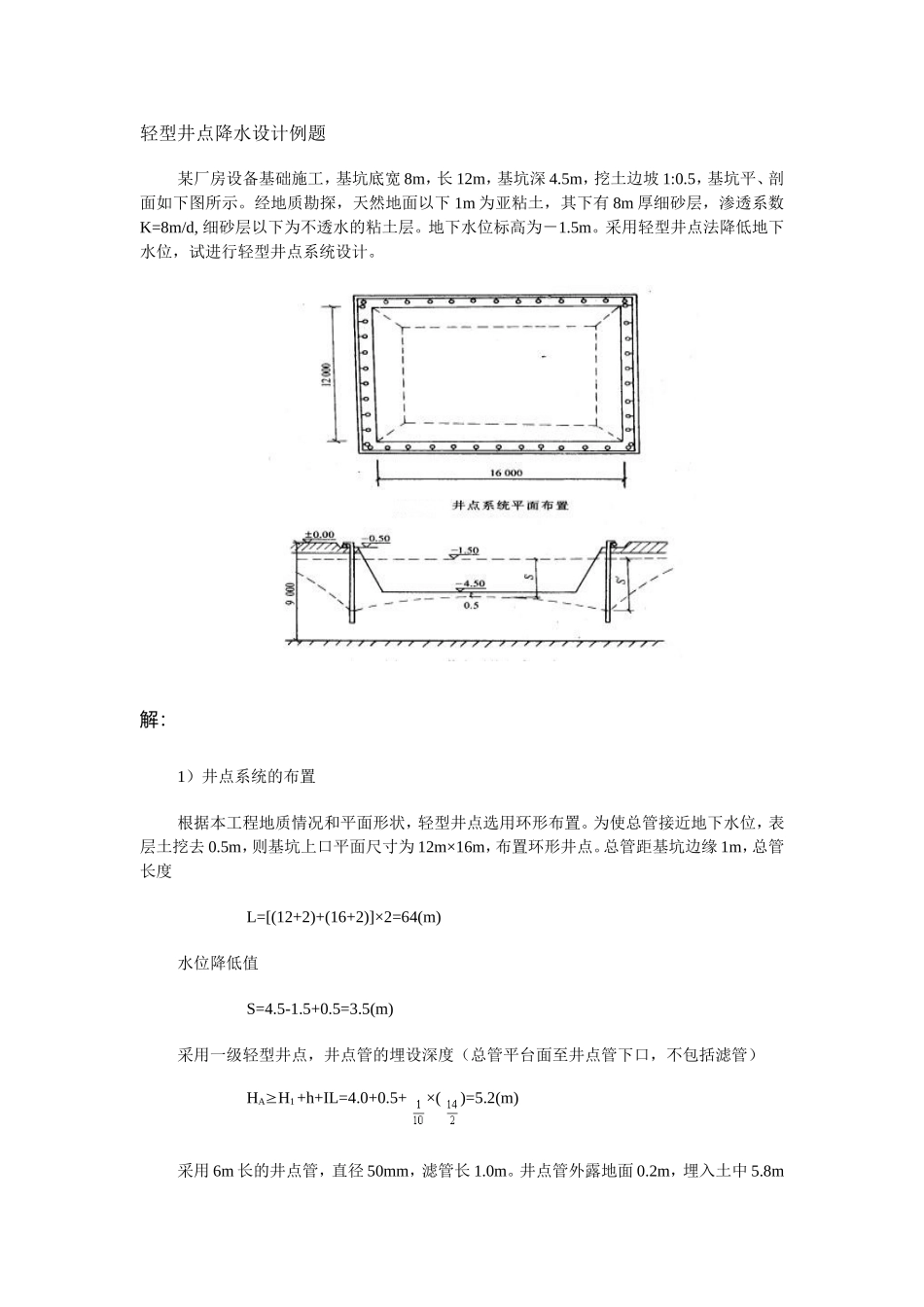

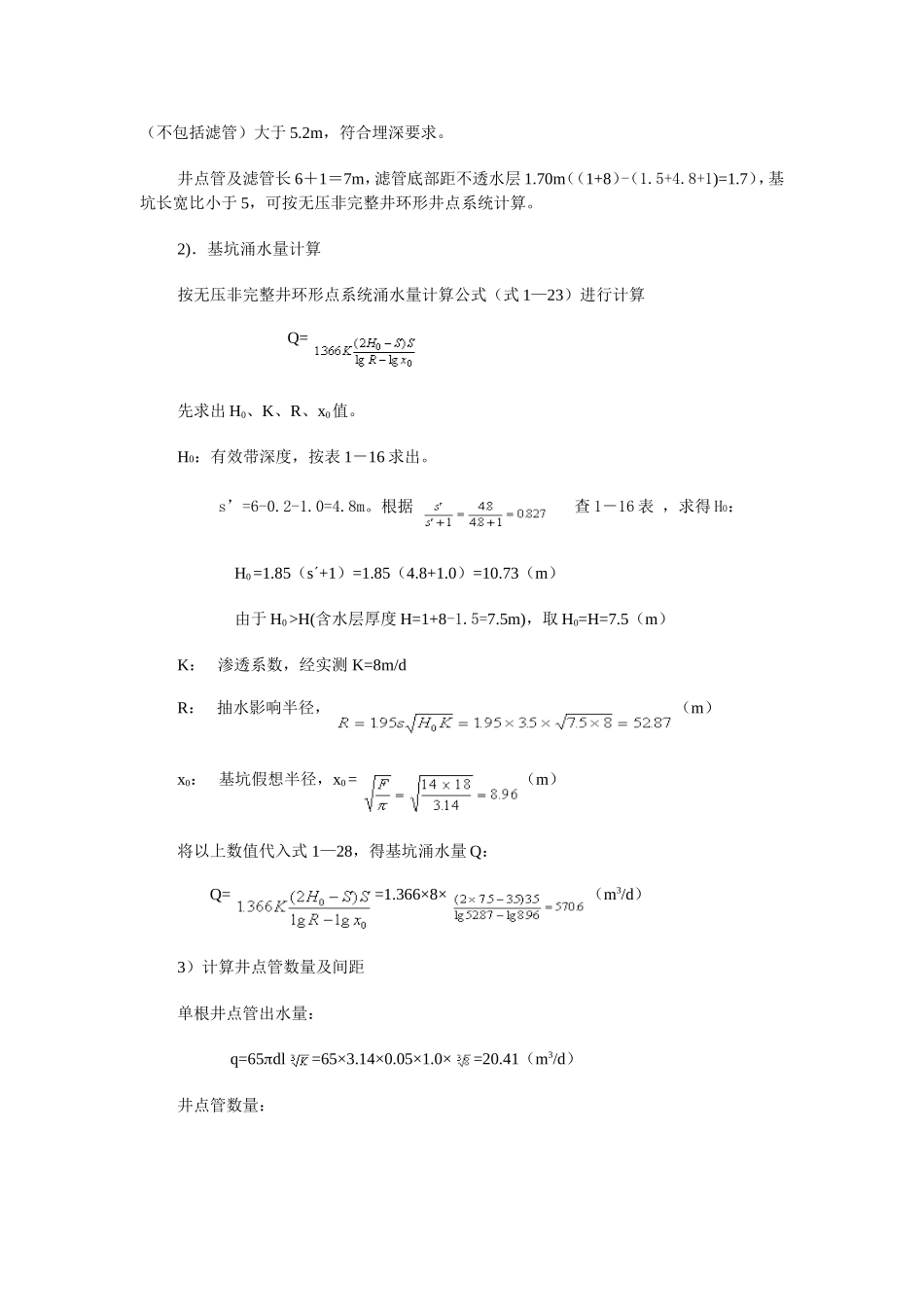

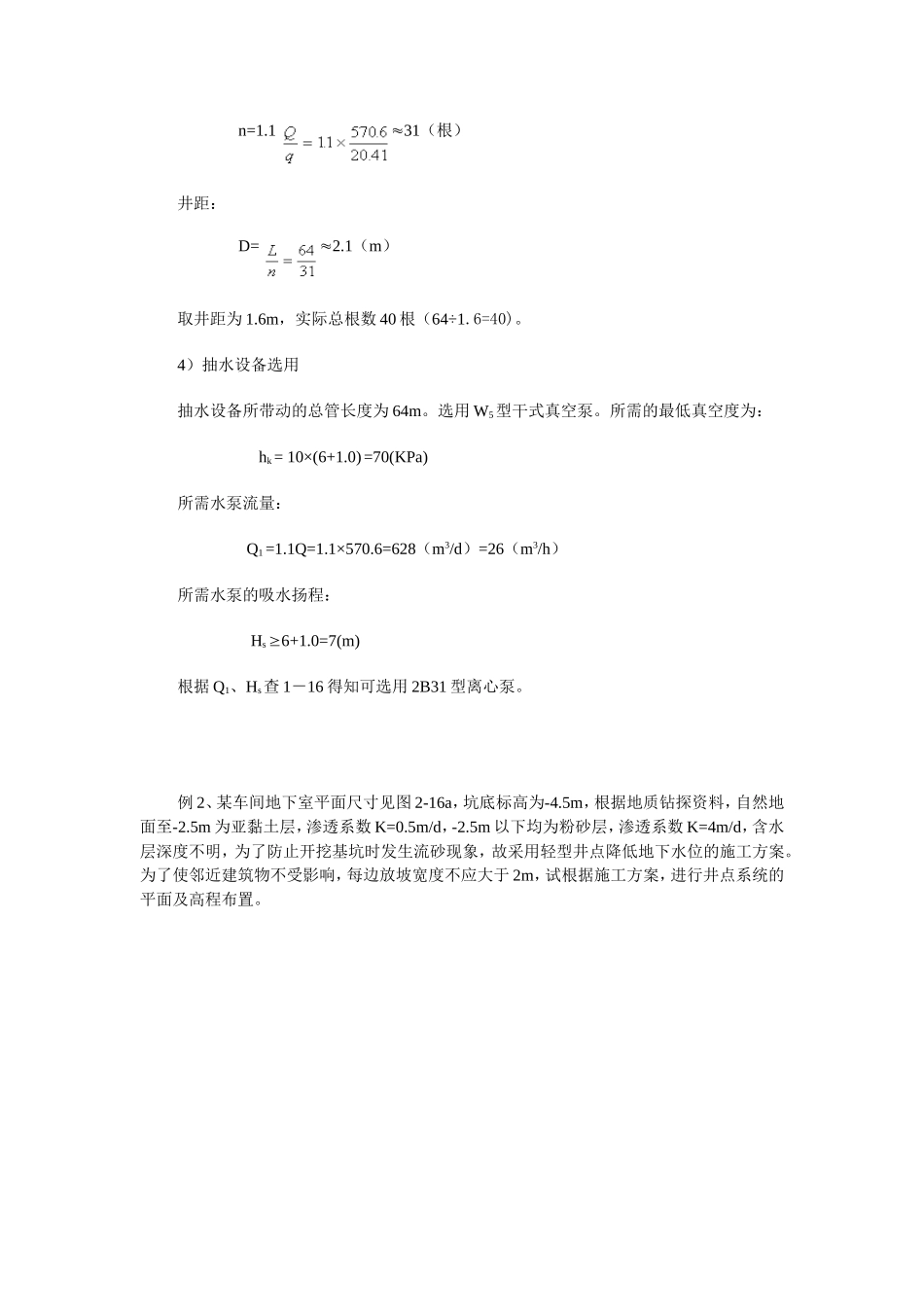

轻型井点降水设计例题某厂房设备基础施工，基坑底宽8m，长12m，基坑深4.5m，挖土边坡1:0.5，基坑平、剖面如下图所示。经地质勘探，天然地面以下1m为亚粘土，其下有8m厚细砂层，渗透系数K=8m/d,细砂层以下为不透水的粘土层。地下水位标高为－1.5m。采用轻型井点法降低地下水位，试进行轻型井点系统设计。解：1）井点系统的布置根据本工程地质情况和平面形状，轻型井点选用环形布置。为使总管接近地下水位，表层土挖去0.5m，则基坑上口平面尺寸为12m×16m，布置环形井点。总管距基坑边缘1m，总管长度L=[(12+2)+(16+2)]×2=64(m)水位降低值S=4.5-1.5+0.5=3.5(m)采用一级轻型井点，井点管的埋设深度（总管平台面至井点管下口，不包括滤管）HA³H1+h+IL=4.0+0.5+×()=5.2(m)采用6m长的井点管，直径50mm，滤管长1.0m。井点管外露地面0.2m，埋入土中5.8m（不包括滤管）大于5.2m，符合埋深要求。井点管及滤管长6＋1＝7m，滤管底部距不透水层1.70m（（1+8）-（1.5+4.8+1)=1.7），基坑长宽比小于5，可按无压非完整井环形井点系统计算。2)．基坑涌水量计算按无压非完整井环形点系统涌水量计算公式（式1—23）进行计算Q=先求出H0、K、R、x0值。H0：有效带深度，按表1－16求出。s’=6-0.2-1.0=4.8m。根据查1－16表，求得H0：H0=1.85（s¢+1）=1.85（4.8+1.0）=10.73（m）由于H0>H(含水层厚度H=1+8-1.5=7.5m)，取H0=H=7.5（m）K：渗透系数，经实测K=8m/dR：抽水影响半径，（m）x0：基坑假想半径，x0=（m）将以上数值代入式1—28，得基坑涌水量Q：Q==1.366×8×（m3/d）3）计算井点管数量及间距单根井点管出水量：q=65pdl=65×3.14×0.05×1.0×=20.41（m3/d）井点管数量：n=1.1»31（根）井距：D=»2.1（m）取井距为1.6m，实际总根数40根（64÷1.6=40)。4）抽水设备选用抽水设备所带动的总管长度为64m。选用W5型干式真空泵。所需的最低真空度为：hk=10×(6+1.0)=70(KPa)所需水泵流量：Q1=1.1Q=1.1×570.6=628（m3/d）=26（m3/h）所需水泵的吸水扬程：Hs³6+1.0=7(m)根据Q1、Hs查1－16得知可选用2B31型离心泵。例2、某车间地下室平面尺寸见图2-16a，坑底标高为-4.5m，根据地质钻探资料，自然地面至-2.5m为亚黏土层，渗透系数K=0.5m/d，-2.5m以下均为粉砂层，渗透系数K=4m/d，含水层深度不明，为了防止开挖基坑时发生流砂现象，故采用轻型井点降低地下水位的施工方案。为了使邻近建筑物不受影响，每边放坡宽度不应大于2m，试根据施工方案，进行井点系统的平面及高程布置。2.1井点系统的平面布置（见图a）根据基坑平面尺寸，井点采用环形布置，井管距基坑边缘取1m，总管长度L=[(66+2)+(20+2)]X2=180(m)2.2井点系统的高程布置（见图b）采用一级轻型井点管，其埋深（即滤管上口至总管埋设面的距离）hh≥h1+△h+iL=4.2+0.5+0.1X11=5.8m(长度)井点管布置时，通常露出总管埋设面0.2m，所以，井点管长度l=5.8+0.2=6m滤管长度可选用1m
