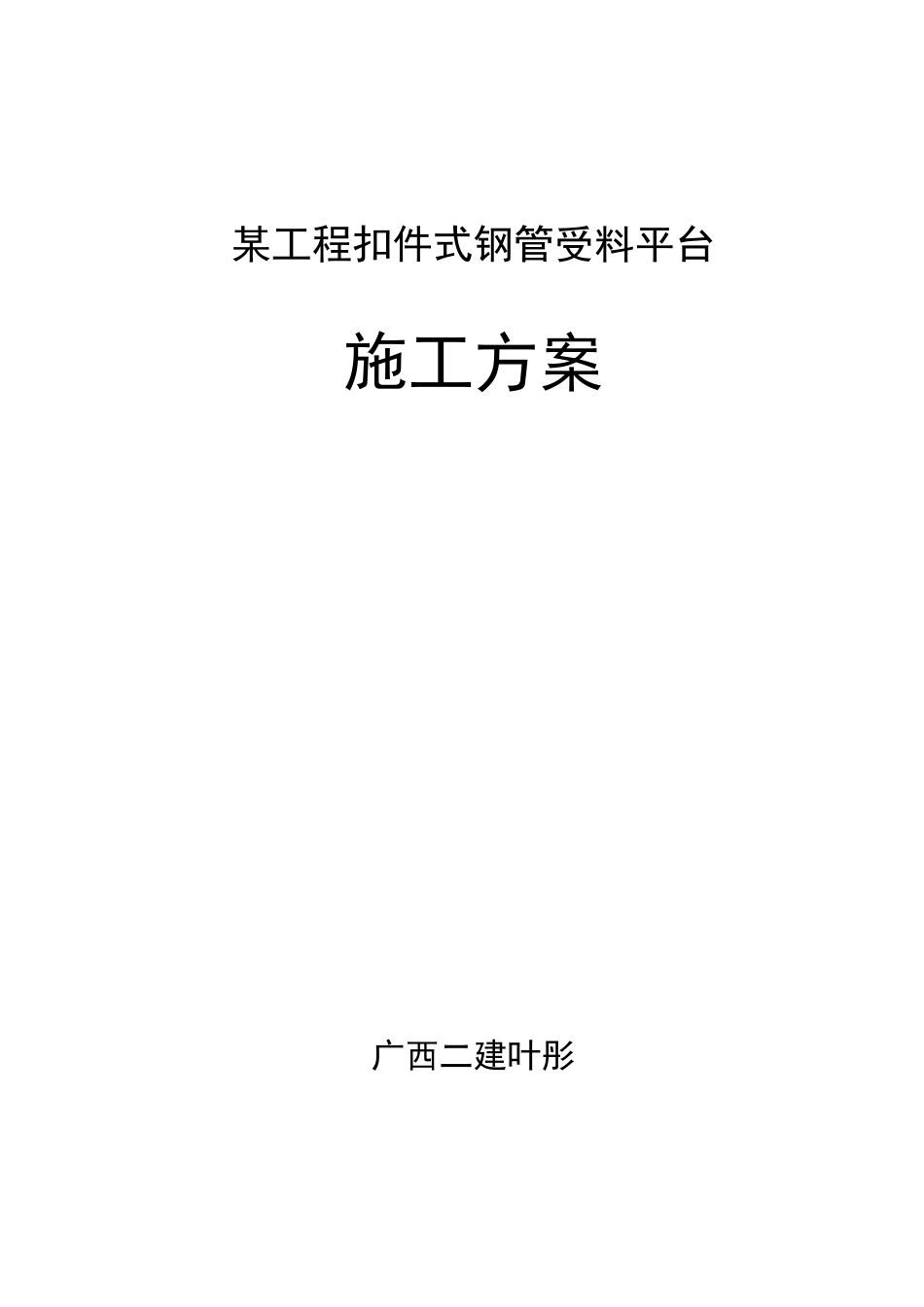

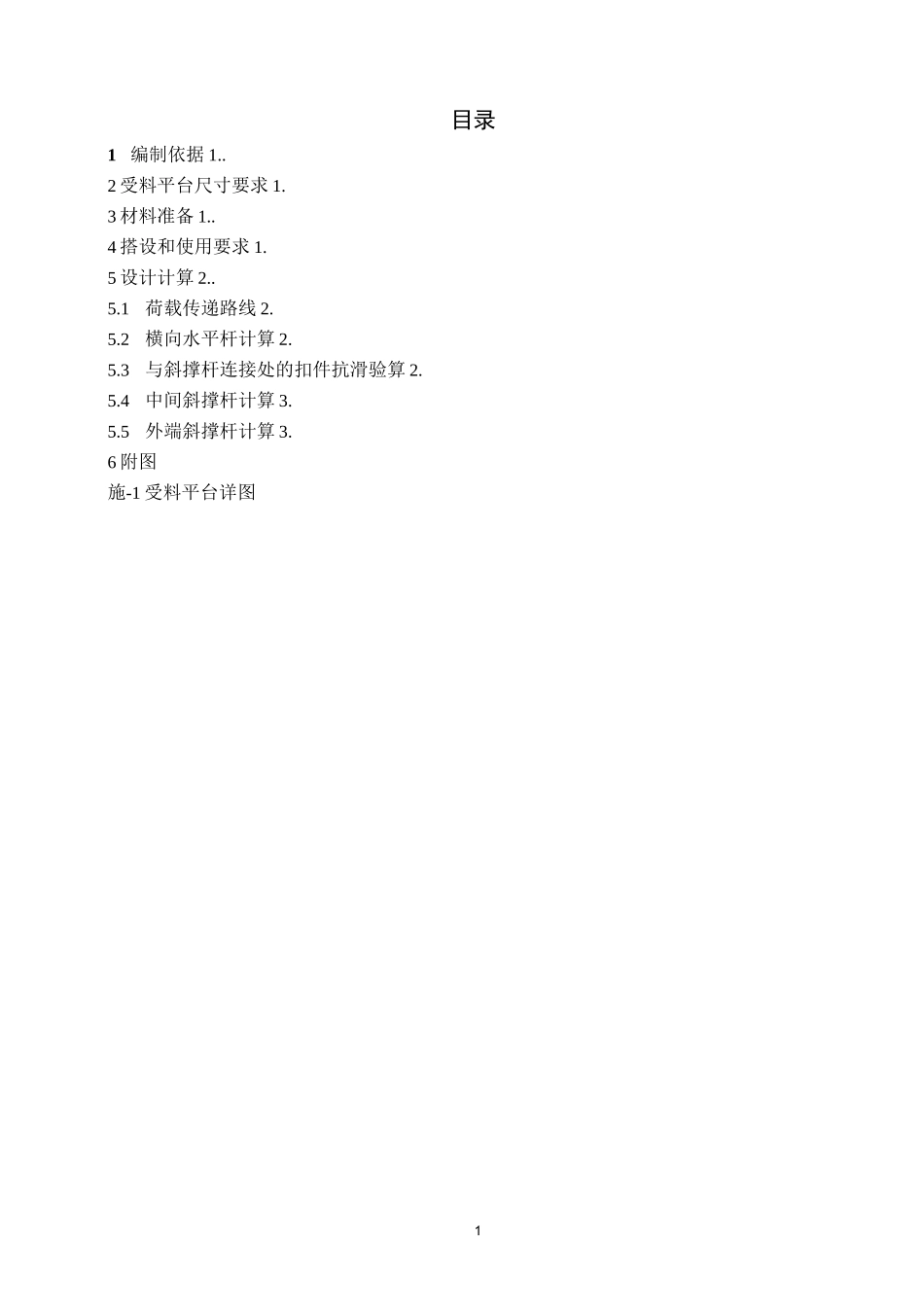

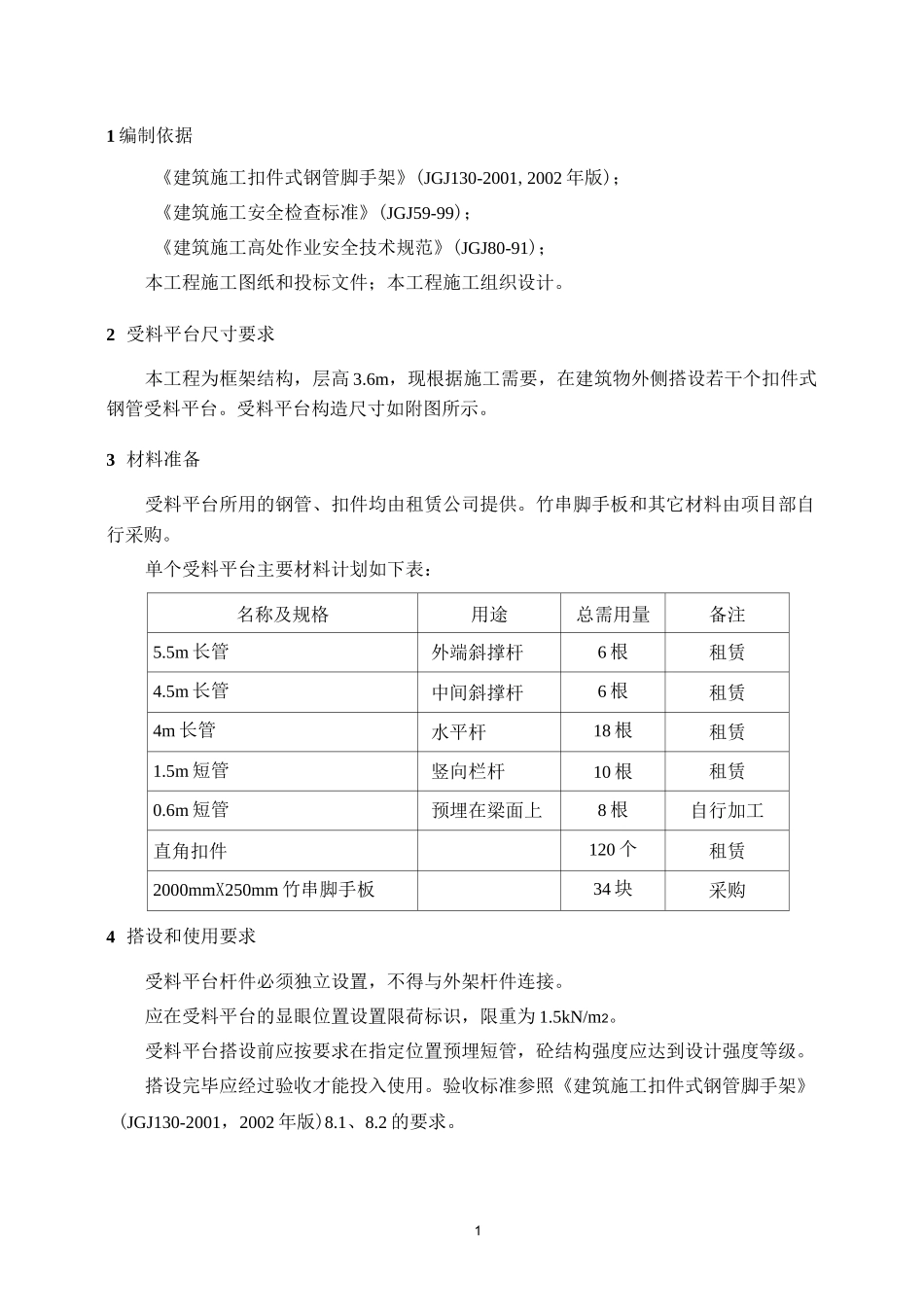

某工程扣件式钢管受料平台施工方案广西二建叶彤1目录1编制依据1..2受料平台尺寸要求1.3材料准备1..4搭设和使用要求1.5设计计算2..5.1荷载传递路线2.5.2横向水平杆计算2.5.3与斜撑杆连接处的扣件抗滑验算2.5.4中间斜撑杆计算3.5.5外端斜撑杆计算3.6附图施-1受料平台详图11编制依据《建筑施工扣件式钢管脚手架》(JGJ130-2001,2002年版);《建筑施工安全检查标准》(JGJ59-99);《建筑施工高处作业安全技术规范》(JGJ80-91);本工程施工图纸和投标文件;本工程施工组织设计。2受料平台尺寸要求本工程为框架结构,层高3.6m,现根据施工需要,在建筑物外侧搭设若干个扣件式钢管受料平台。受料平台构造尺寸如附图所示。3材料准备受料平台所用的钢管、扣件均由租赁公司提供。竹串脚手板和其它材料由项目部自行采购。单个受料平台主要材料计划如下表:名称及规格用途总需用量备注5.5m长管外端斜撑杆6根租赁4.5m长管中间斜撑杆6根租赁4m长管水平杆18根租赁1.5m短管竖向栏杆10根租赁0.6m短管预埋在梁面上8根自行加工直角扣件120个租赁2000mmX250mm竹串脚手板34块采购4搭设和使用要求受料平台杆件必须独立设置,不得与外架杆件连接。应在受料平台的显眼位置设置限荷标识,限重为1.5kN/m2。受料平台搭设前应按要求在指定位置预埋短管,砼结构强度应达到设计强度等级。搭设完毕应经过验收才能投入使用。验收标准参照《建筑施工扣件式钢管脚手架》(JGJ130-2001,2002年版)8.1、8.2的要求。=190.94N/mm2<205N/mm22受料平台使用过程中应加强检查,发现严重变形应立即停止使用,并报主管工程师处理。受料平台使用过程中严禁拆除任何杆件、扣件。当有六级及六级以上大风,雨、雾、雪天应停止使用,雨、雪后上平台作业应注意防滑。应沿受料平台三面设挡脚板。5设计计算5.1荷载传递路线竖向荷载:施工荷载f脚手板f横向水平杆f横向水平杆与斜撑杆连接的扣件f斜撑杆f斜撑杆与预埋短管连接的扣件f预埋短管f框架梁。5.2横向水平杆计算施工均布活荷载标准值:1.5kN/m2。(参考《建筑施工高处作业安全技术规范》(JGJ80-91)附录五取值)竹串脚手板均布荷载标准值:0.35kN/m2。满铺脚手板层横向水平杆、斜撑杆间距:0.9m。钢管、扣件自重与施工均布活荷载、脚手板自重相比甚小,可忽略不计。按双跨连续梁均有均布荷载分布验算中间横向水平杆的抗弯强度和变形。a)抗弯强度验算横向水平杆上的线荷载标准值:q=6.5+0.35)x0.9=1.665kN/m。k横向水平杆上的线荷载设计值:q=(1.4x1.5+1.2x0.35)x0.9=2.268kN/m。最大弯矩:M=0.125ql2=0.125x2.268x1.852=0.97kN•m。maxM0.97x106Q=max=W5.08x103满足要求。b)变形验算按JGJ130-2001中5.1.8要求,挠度不应超过//150=1850/150=12.33mm或10mm。0.521q140.521x1.665x18504,““v=k—==4.05mm<10mm100EI100x2.06x105x12.19x104满足要求。5.3与斜撑杆连接处的扣件抗滑验算厂(3.62+1.852F=一3厂J3.62+1.852F=—x5.24二5.89kN3.62+3.72F=—F「W+3・723.6x1.57二2.25kN直角扣件、旋转扣件抗滑承载力设计值按JGJ130-2001表5.1.7取R二8kN。c由横向水平杆传给扣件的中间支座反力:F=1.25ql=1.25x2.268x1.85=5.24kN中间支座传给扣件的滑动力为:F=185F=185x5.24=2.69kN水平向3.63.6由横向水平杆传给扣件的两端支座反力:F=0.375ql=0.375x2.268x1.85=1.57kN外端支座处传给扣件的滑动力为:3.73.7F=F=x2.25=2.31kN水平向3.63.6均满足要求。5.4中间斜撑杆计算a)验算长细比按JGJ130-2001中5.1.9注的要求,计算长度按/二1.271二1.27x2.68二3.4m。0l340长细比为:九=亠==215<250。i1.58满足要求。根据此长细比查JGJ130-2001附录C表C得稳定系数:申=0.157。b)稳定性验算x=76.72N/mm2<205N/mm2®A0.157x489满足要求。5.5外端斜撑杆计算a)验算长细比按JGJ130-2001中5.1.9注的要求,计算长度按1=1.27/=1.27x2.5=3.175m。l317.5长细比为:X=-O==201<250。i1.58满足要求。根据此长细比查JGJ130-2001附录C表C得稳定系数:申=0.179。b)稳定性验算N2.25x103==25.71N/mm2<205N/mm2®A0.179x489满足要求。
