牵引管施工方案 VIP免费

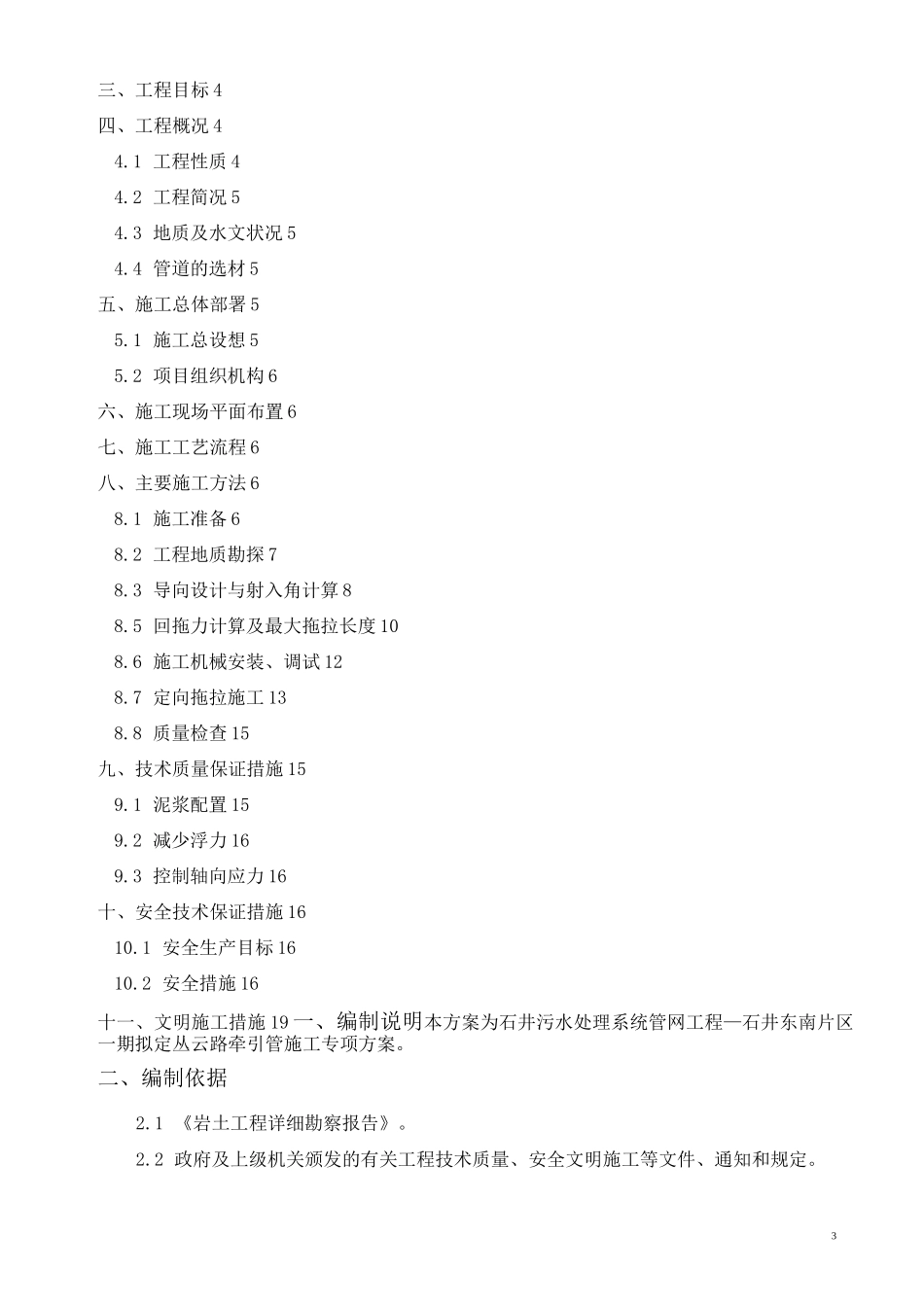

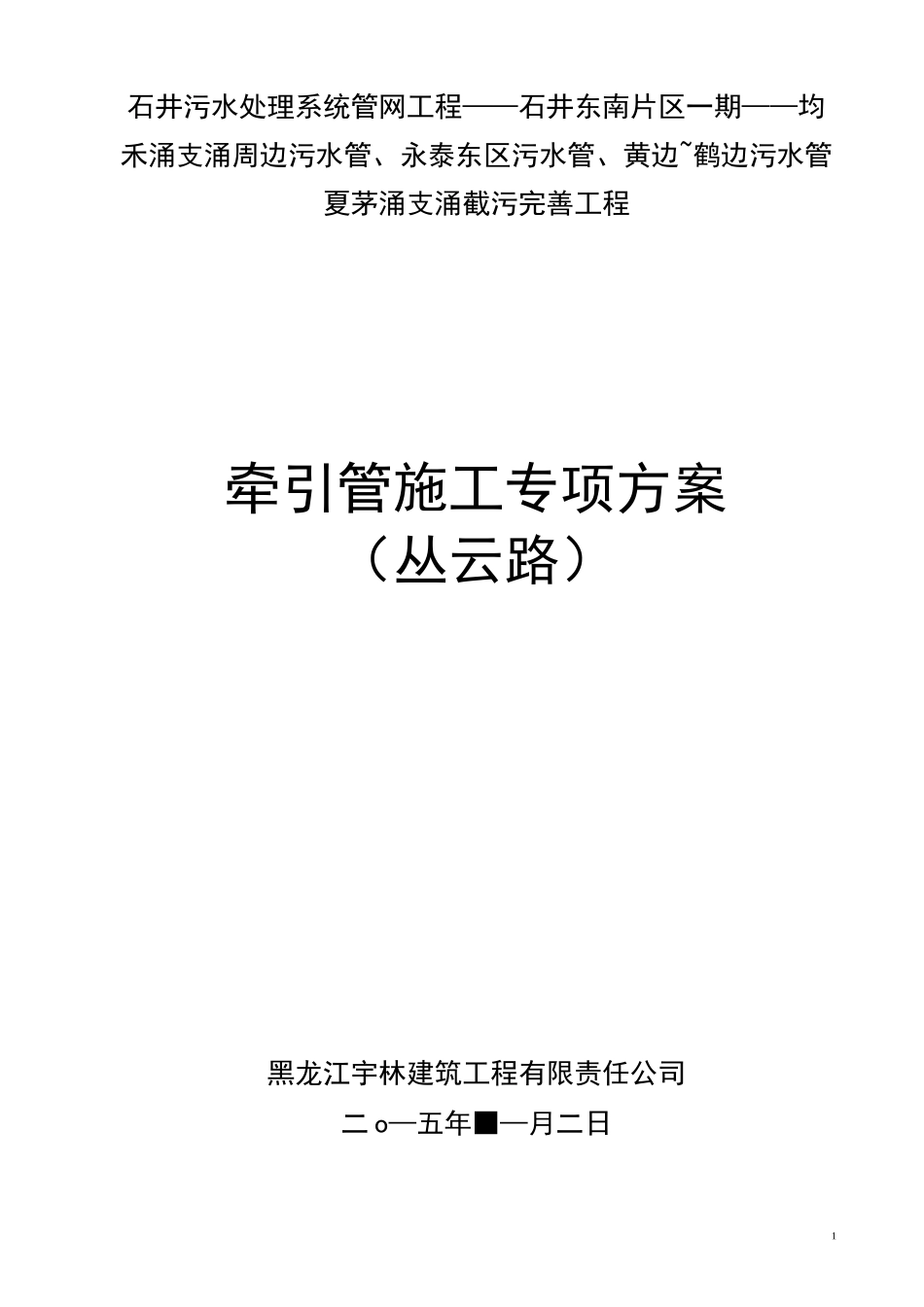

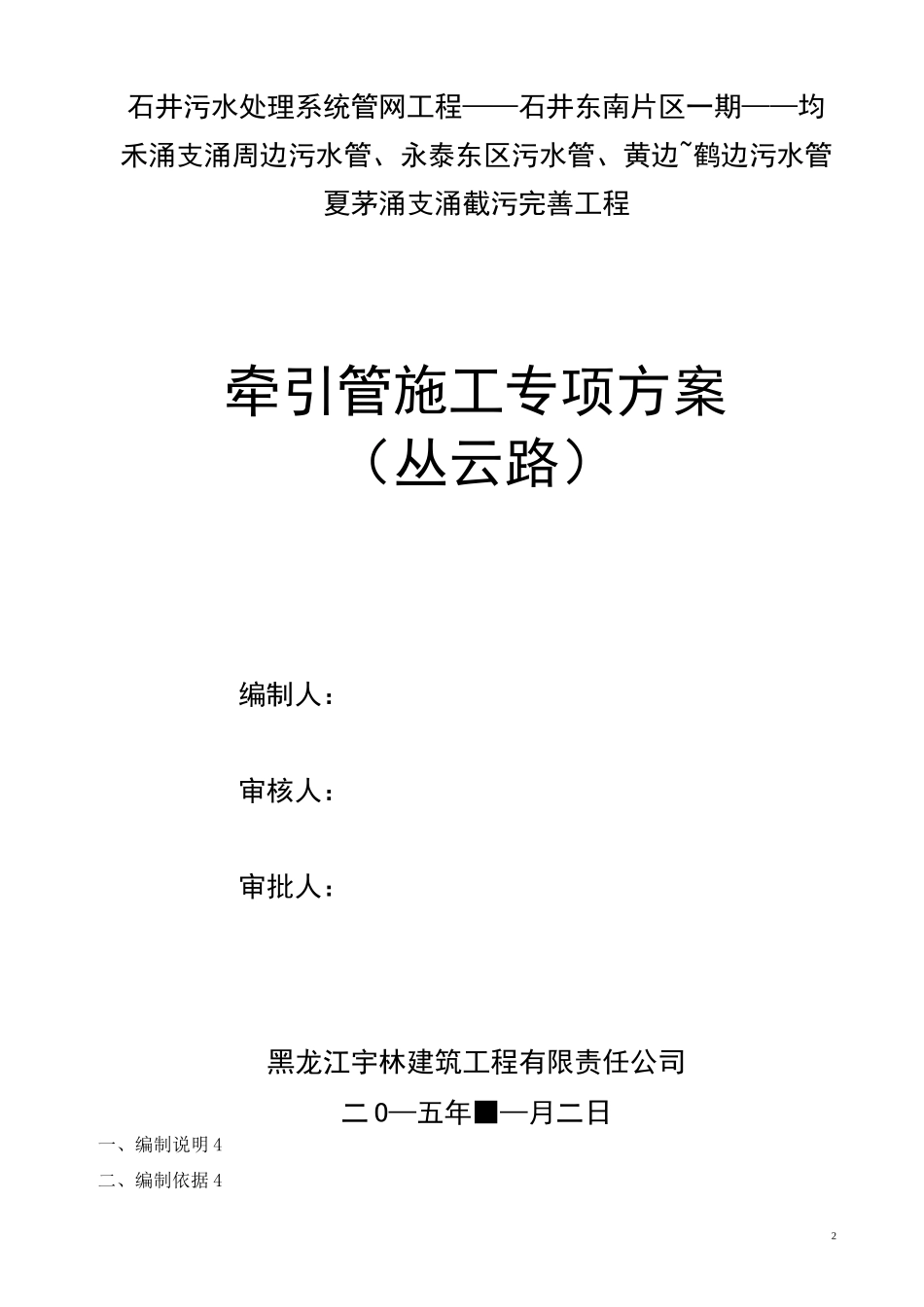

1石井污水处理系统管网工程——石井东南片区一期——均禾涌支涌周边污水管、永泰东区污水管、黄边~鹤边污水管夏茅涌支涌截污完善工程牵引管施工专项方案（丛云路）黑龙江宇林建筑工程有限责任公司二o—五年■—月二日2石井污水处理系统管网工程——石井东南片区一期——均禾涌支涌周边污水管、永泰东区污水管、黄边~鹤边污水管夏茅涌支涌截污完善工程牵引管施工专项方案（丛云路）编制人：审核人：审批人：黑龙江宇林建筑工程有限责任公司二O—五年■—月二日一、编制说明4二、编制依据43三、工程目标4四、工程概况44.1工程性质44.2工程简况54.3地质及水文状况54.4管道的选材5五、施工总体部署55.1施工总设想55.2项目组织机构6六、施工现场平面布置6七、施工工艺流程6八、主要施工方法68.1施工准备68.2工程地质勘探78.3导向设计与射入角计算88.5回拖力计算及最大拖拉长度108.6施工机械安装、调试128.7定向拖拉施工138.8质量检查15九、技术质量保证措施159.1泥浆配置159.2减少浮力169.3控制轴向应力16十、安全技术保证措施1610.1安全生产目标1610.2安全措施16十一、文明施工措施19一、编制说明本方案为石井污水处理系统管网工程—石井东南片区一期拟定丛云路牵引管施工专项方案。二、编制依据2.1《岩土工程详细勘察报告》。2.2政府及上级机关颁发的有关工程技术质量、安全文明施工等文件、通知和规定。42.3现行国家、行业及地方施工技术规范及有关规定：《工程测量规范》GB50026-93《工程排水管道通用图》《定向钻孔拖拉法工程施工及验收技术规程》试行版《给水排水管道工程施工及验收规范》GB50268-97《工程建设标注强制性条文》J405-2005《施工现场临时用电安全技术规范》JGJ46-2005《建筑机械使用安全技术规程》JGJ33-2001三、工程目标3.1依据合同文件要求，按国家质量标准和广州市有关质量规定进行施工，严格按照广州市建设工程竣工验收备案制实行，确保本工程质量达到一次验收合格，全部工程项目达到国家、省、部规范要求以及技术规范及验标要求，分项工程一次检查合格率100%。3.2安全生产以现行考核指标为依据，达标率为100％，杜绝重大恶性事故发生，确保无重大伤亡安全事故，无重大设备事故、管线事故，因工负伤率控制在1.5%。以内，确保周围交通畅通，争创某文明工地。3.3根据工程实际情况，施工过程中选择合理的流水节拍，确保在开槽埋管、顶管后拖拉管施工如期完成，而不影响其它工序的开展，使得整个工程的总工期不受影响。四、工程概况4.1工程性质建设单位：广州市净水有限公司设计单位：广州市市政工程涉及研究院施工单位：黑龙江宇林建筑工程有限责任公司监理单位：广州建筑工程监理有限公司4.2工程简况本方案主要为石井污水处理系统管网工程—石井东南片区一期丛云路新建污水管道施工编制，本工程中丛云路原设计要求为管道开槽施工工艺，全程管道施工共559m,管径DN400,管材为II钢筋混凝土管，根据我司对该路段施工前期勘察，丛云路为主要交通路段，且施工路段设有公交站，道路宽约7m，施工过程需封闭全幅施工路段，考虑施工过程将严重影响该路段交通行驶，故丛云路拟定采用牵引管施工工艺，管材为HDPE增强中空壁缠绕管。4.3地质状况4.3.1地形地貌5场区位于广州市西北部，属广花冲积平原地貌，地势较为平坦，地面标高一般为20.0A26.30m场地位于广从路旁，白云山教下的丛云路至临近华南快速干线段，地处陈田村-元下田村内主要交通要道，交通便利，但上下班时路窄车多，且周边建筑物较密集，地下管线较为复杂。4.3.2地层岩性①第四系人工填土层：素填土，灰褐色，稍湿，松散，主要由粉质粘土和少量植物根系组成；其中顶部50cm为砼路面；②第四系全新统河流相冲积层：粉质粘土，红黄色，硬塑，土质不均，砂感较强烈；③第四系上更新统河流相冲积层：粉质粘土，浅紫色，黄白色，硬塑，为粗砂岩风化残积土，遇水易软化；④石炭系沉积岩：全风化粗砂岩，灰黄~黄色，岩石风化完全，岩芯呈坚硬土柱状，手折可断，遇水易软化。4.4管道的选材采用HDPE增强中空壁缠绕管，环刚度达到12KN/m2。五、施工总体部署5.1施工总设想根据本工程特点及工期要求，为最大提高工作效率，减少施...
