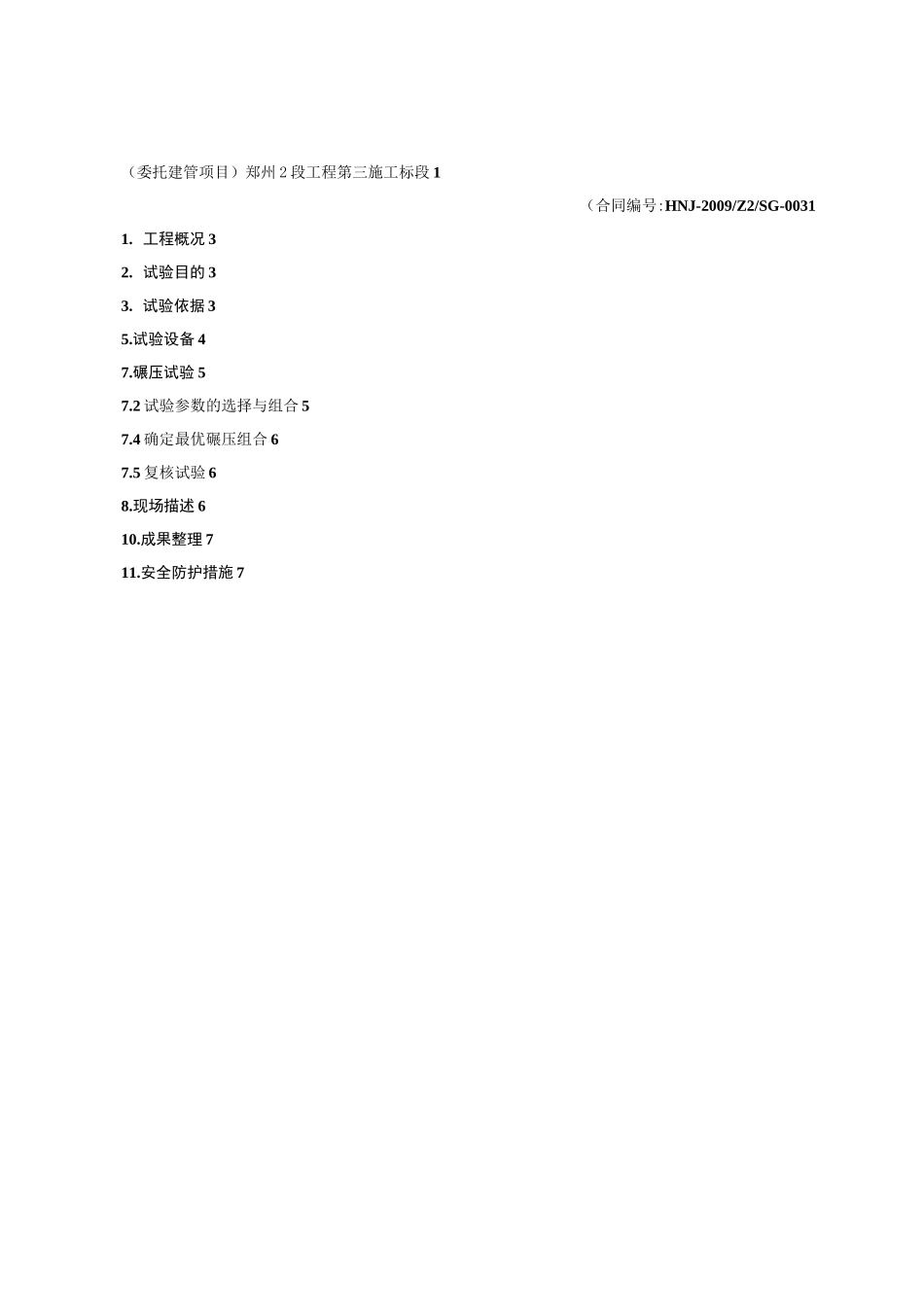

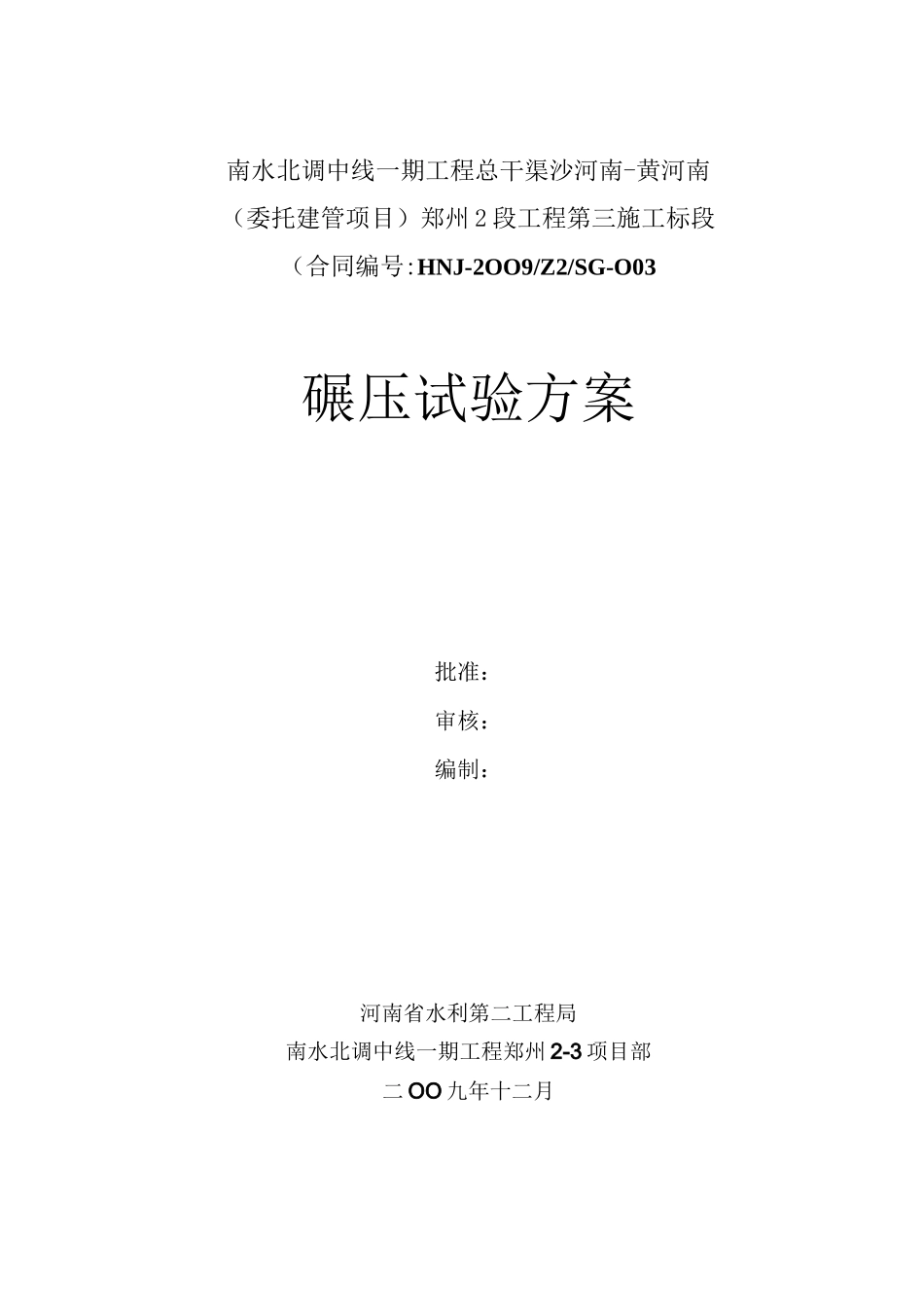

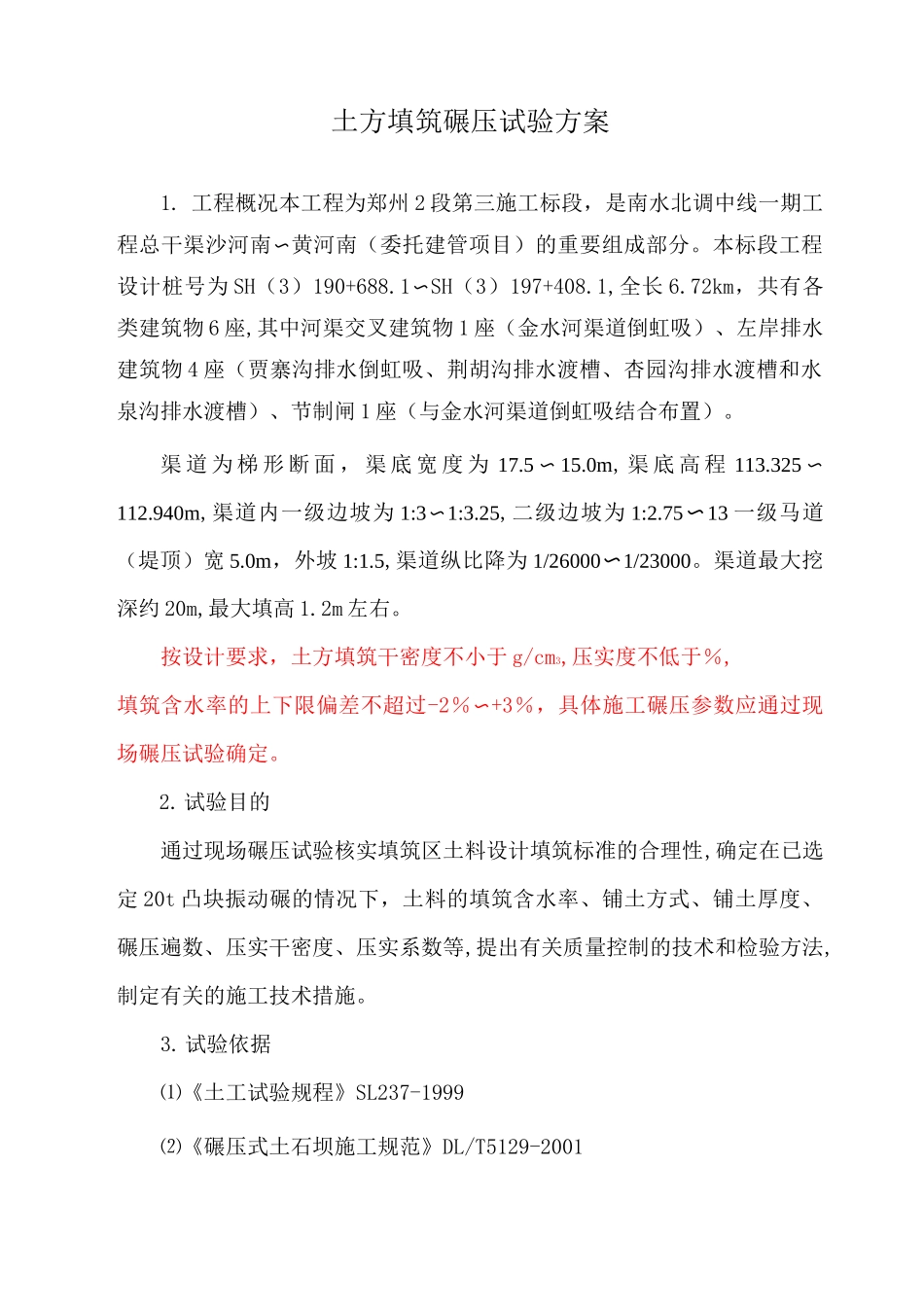

南水北调中线一期工程总干渠沙河南-黄河南（委托建管项目）郑州2段工程第三施工标段（合同编号:HNJ-2OO9/Z2/SG-O03碾压试验方案批准：审核：编制：河南省水利第二工程局南水北调中线一期工程郑州2-3项目部二OO九年十二月（委托建管项目）郑州2段工程第三施工标段1（合同编号:HNJ-2009/Z2/SG-00311.工程概况32.试验目的33.试验依据35.试验设备47.碾压试验57.2试验参数的选择与组合57.4确定最优碾压组合67.5复核试验68.现场描述610.成果整理711.安全防护措施7土方填筑碾压试验方案1.工程概况本工程为郑州2段第三施工标段，是南水北调中线一期工程总干渠沙河南〜黄河南（委托建管项目）的重要组成部分。本标段工程设计桩号为SH（3）190+688.1〜SH（3）197+408.1,全长6.72km，共有各类建筑物6座,其中河渠交叉建筑物1座（金水河渠道倒虹吸）、左岸排水建筑物4座（贾寨沟排水倒虹吸、荆胡沟排水渡槽、杏园沟排水渡槽和水泉沟排水渡槽）、节制闸1座（与金水河渠道倒虹吸结合布置）。渠道为梯形断面，渠底宽度为17.5〜15.0m,渠底高程113.325〜112.940m,渠道内一级边坡为1:3〜1:3.25,二级边坡为1:2.75〜13一级马道（堤顶）宽5.0m，外坡1:1.5,渠道纵比降为1/26000〜1/23000。渠道最大挖深约20m,最大填高1.2m左右。按设计要求，土方填筑干密度不小于g/cm3,压实度不低于％,填筑含水率的上下限偏差不超过-2％〜+3％，具体施工碾压参数应通过现场碾压试验确定。2.试验目的通过现场碾压试验核实填筑区土料设计填筑标准的合理性,确定在已选定20t凸块振动碾的情况下，土料的填筑含水率、铺土方式、铺土厚度、碾压遍数、压实干密度、压实系数等,提出有关质量控制的技术和检验方法,制定有关的施工技术措施。3.试验依据⑴《土工试验规程》SL237-1999⑵《碾压式土石坝施工规范》DL/T5129-2001⑶《堤防工程施工规范》SL260-98⑷招标文件《南水北调中线一期工程总干渠沙河南〜黄河南郑州2段工程第三施工标段招标文件技术条款》⑸施工图纸4.进度计划安排碾压试验计划安排为2009年12月日〜2009年12月日。5.试验设备试验用机械及仪器设备配置计划表机械及仪器设备名称型号及规格数量挖掘机1.0m31台自卸汽车20t2辆推土机山推118kw1台凸块振动碾20t1台水准仪DSZ3-A32X1台电子天平称量500g、感量0.01g1台电子秤称量15kg、感量1g1台烘箱2kw1台环刀500cm35套皿盒中号100个6.试验用土料由于回填土全部采用本标段开挖的可利用土料，所以碾压试验使用的土料为渠道开挖的黄土状中粉质壤土。计划采用%、%、%三种含水率的土料，其中%为击实试验确定的最优含水率。由于自然含水率与试验用含水率不符，不能满足试验要求，因此首先必须进行土料的加工和处理，将土料的含水率调整至试验所需的含水率，含水率偏差不大于±1%。含水率的调整在试验场附近进行，对含水率调整合格的土料及时拢堆，且覆盖好彩条布，并尽快进行碾压试验，避免含水率发生变化，影响试验结果。7.碾压试验7.1碾压试验场地的选择及试验区平面布置选择渠道桩号SH（3）191+100段检验合格后的左岸渠堤填筑基面上,作为本次碾压试验的试验场地，试验区面积为6X60m2,平面布置见附图。首先用推土机将试验区内的腐殖质土清除（不小于30cm厚）并整平,再用凸块碾将基面碾压6遍作为地基,然后用含水率为最优的试验料在地基上铺筑一层，最大厚度为30cm,用推土机将土料摊铺平整，并碾压至设计标准作为碾压试验的基层。经监理工程师检查验收后开始铺土进行试验。7.2试验参数的选择与组合碾压试验场地分为三个试验块，每个试验块为6mX20mo每个试验块分为三个组合,在同一铺土厚度下,每个试验组合采用同一含水率、不同碾压遍数作为试验参数。碾压试验参数组合表碾压机械自行式凸块振动碾（201）试验参数1.选6、8、10三种碾压遍数2.选25cm、30cm、35cm三种铺土厚度3.选％、％、％三种含水率复核试验按适宜参数进行7.3铺土碾压在三个试验块上分别铺一层含水率为%、%、%的土料厚度为25cm,先进行第一层碾压试验。首先对第一碾压段的三个试验组合按碾压方向振动碾压6遍，然后对第二碾压段的三个试验组合按碾压方向振动碾压8遍,最后对第三碾压段的三个试验组合按碾压方向振动碾压1...
