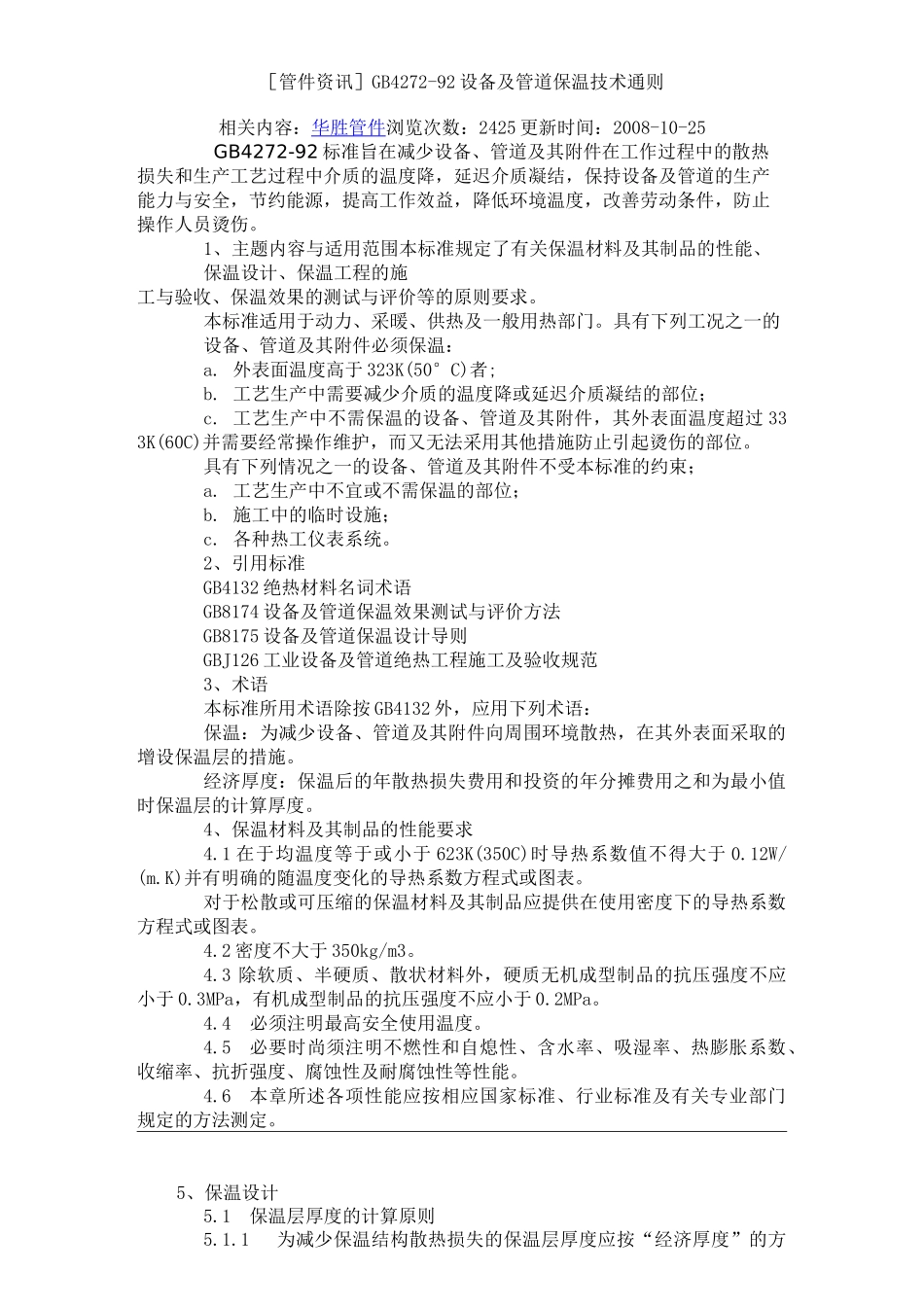

［管件资讯］GB4272-92设备及管道保温技术通则相关内容：华胜管件浏览次数：2425更新时间：2008-10-25GB4272-92标准旨在减少设备、管道及其附件在工作过程中的散热损失和生产工艺过程中介质的温度降，延迟介质凝结，保持设备及管道的生产能力与安全，节约能源，提高工作效益，降低环境温度，改善劳动条件，防止操作人员烫伤。1、主题内容与适用范围本标准规定了有关保温材料及其制品的性能、保温设计、保温工程的施工与验收、保温效果的测试与评价等的原则要求。本标准适用于动力、采暖、供热及一般用热部门。具有下列工况之一的设备、管道及其附件必须保温：a.外表面温度高于323K(50°C)者;b.工艺生产中需要减少介质的温度降或延迟介质凝结的部位；c.工艺生产中不需保温的设备、管道及其附件，其外表面温度超过333K(60C)并需要经常操作维护，而又无法采用其他措施防止引起烫伤的部位。具有下列情况之一的设备、管道及其附件不受本标准的约束；a.工艺生产中不宜或不需保温的部位；b.施工中的临时设施；c.各种热工仪表系统。2、引用标准GB4132绝热材料名词术语GB8174设备及管道保温效果测试与评价方法GB8175设备及管道保温设计导则GBJ126工业设备及管道绝热工程施工及验收规范3、术语本标准所用术语除按GB4132外，应用下列术语：保温：为减少设备、管道及其附件向周围环境散热，在其外表面采取的增设保温层的措施。经济厚度：保温后的年散热损失费用和投资的年分摊费用之和为最小值时保温层的计算厚度。4、保温材料及其制品的性能要求4.1在于均温度等于或小于623K(350C)时导热系数值不得大于0.12W/(m.K)并有明确的随温度变化的导热系数方程式或图表。对于松散或可压缩的保温材料及其制品应提供在使用密度下的导热系数方程式或图表。4.2密度不大于350kg/m3。4.3除软质、半硬质、散状材料外，硬质无机成型制品的抗压强度不应小于0.3MPa，有机成型制品的抗压强度不应小于0.2MPa。4.4必须注明最高安全使用温度。4.5必要时尚须注明不燃性和自熄性、含水率、吸湿率、热膨胀系数、收缩率、抗折强度、腐蚀性及耐腐蚀性等性能。4.6本章所述各项性能应按相应国家标准、行业标准及有关专业部门规定的方法测定。5、保温设计5.1保温层厚度的计算原则5.1.1为减少保温结构散热损失的保温层厚度应按“经济厚度”的方法计算，并且其散热损失不得超过表l或表2的数值。只有在用“经济厚度”的方法计算无法满足本条规定或无条件使用“经济厚度”公式时方可按允许散热损失计算。表1季节运行工况允许最大散热损失表2常年运行工况允许最大散热损失5．1．2设备及管道内介质在允许或指定温度降条件下输送时，保温层厚度按热平衡方法计算。5．1．3为延迟管道内介质冻结、凝固的保温层厚度按热平衡方法计算。5．1．4防止烫伤的保温层厚度按表面温度计算。保温层外表面温度不得超过333K(60°C)。5．1．5加热伴热保温及保温保冷双重结构按各专业部门规定的方法计算。5．1．6锅炉及工业炉窑的保温按各专业部门规定的方法计算。5．2保温层选材原则在保温材料的物理、化学性能满足工艺要求的前提下，应优先选用导热系数低、密度小，价格低廉、施工方便、便于维护的保温材料。5．3保温结构的基本要求5．3．1保温结构一般由保温层和保护层组成。5．3．2保温结构设计必须保证其在经济寿命年限内的完整性。5．3．3保温结构设计应保证其有足够的机械强度，不允许有在自重或偶然轻微外力作用下被破坏的现象发生。5．3．4保温结构一般不考虑可拆卸性，但需要经常维修的部位宜采用可拆卸式的保温结构。5．3．5保护层5．3．5．1保护层必须切实起到保护保温层的作用，以阻挡环境和外力对保温材料的影响，延长保温结构的寿命，并使保温结构外形整齐美观。5．3．5．2保护层材料应具有防水、防湿性，不燃性和自熄性，化学稳定性好，强度高，不易开裂，使用年限长等性能。6、保温工程的施工与验收6．1施工前准备6．1．1对于到达施工现场的保温材料及其制品，必须检查其出厂合格证书或化验、物性试验记录，凡不符合性能要求的不予使用。6．1．2堆放保温材料及其制品应采取防雨雪措施，严防受潮。6．1．3对需要保温的设备、管道及其附...
