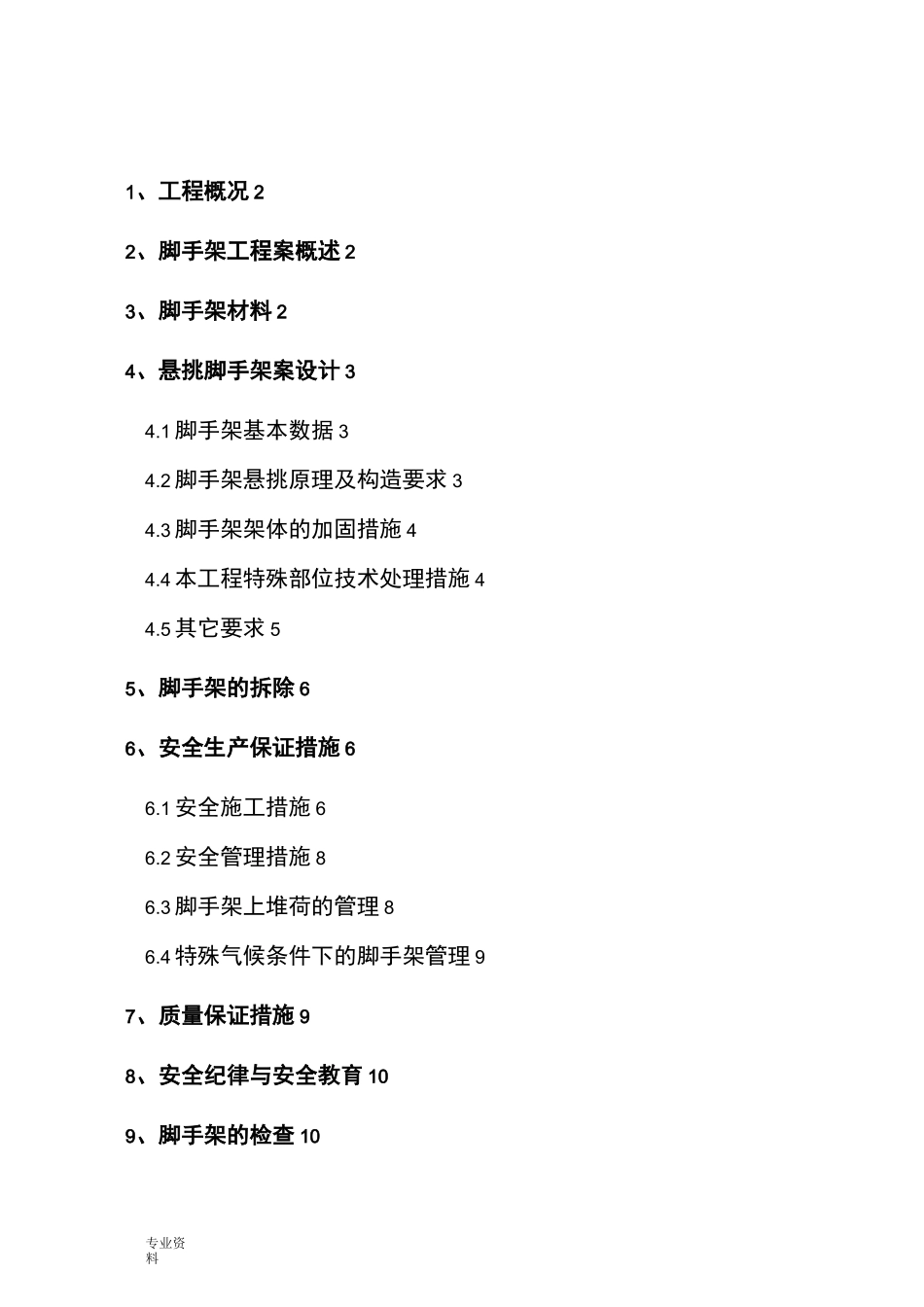

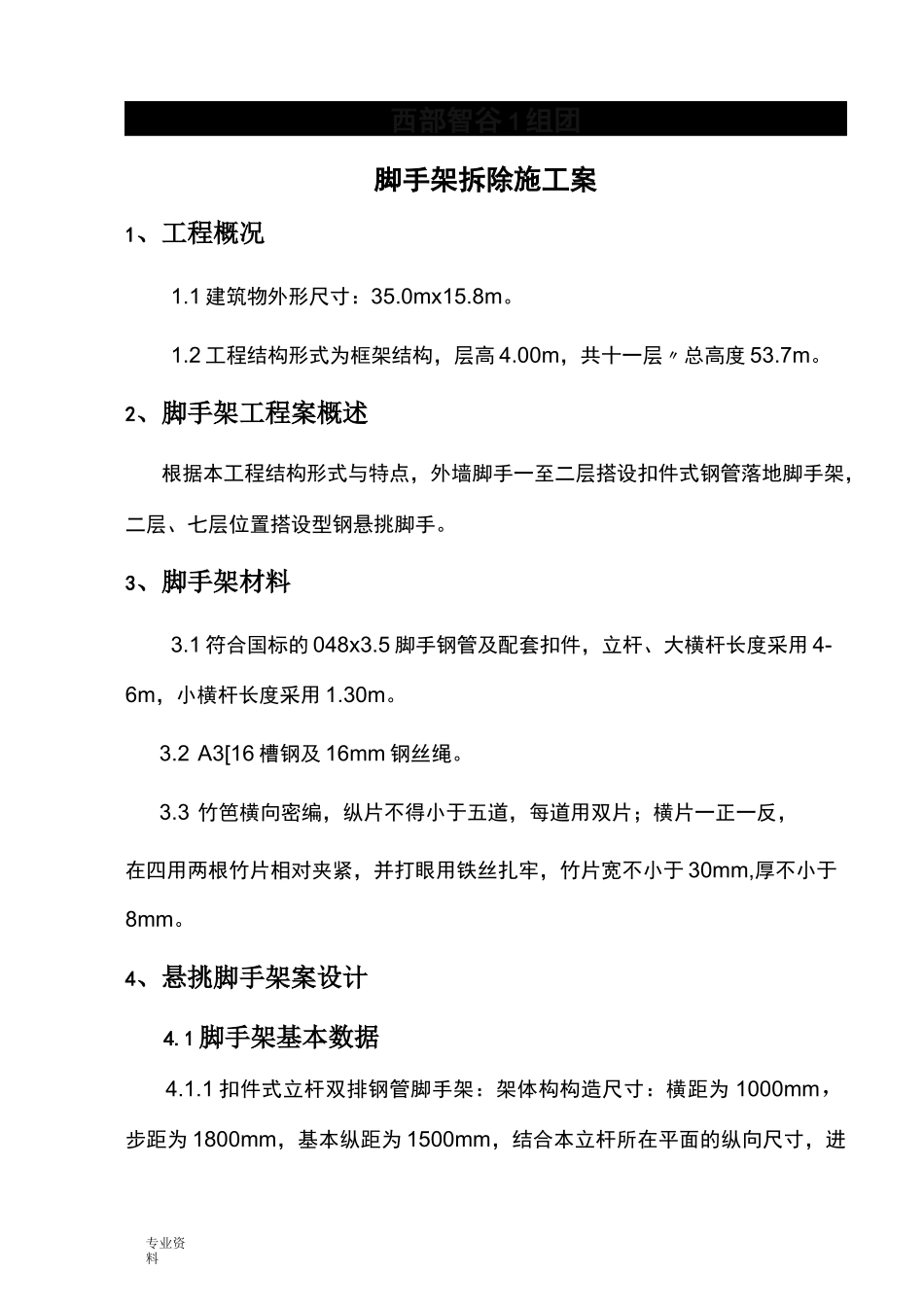

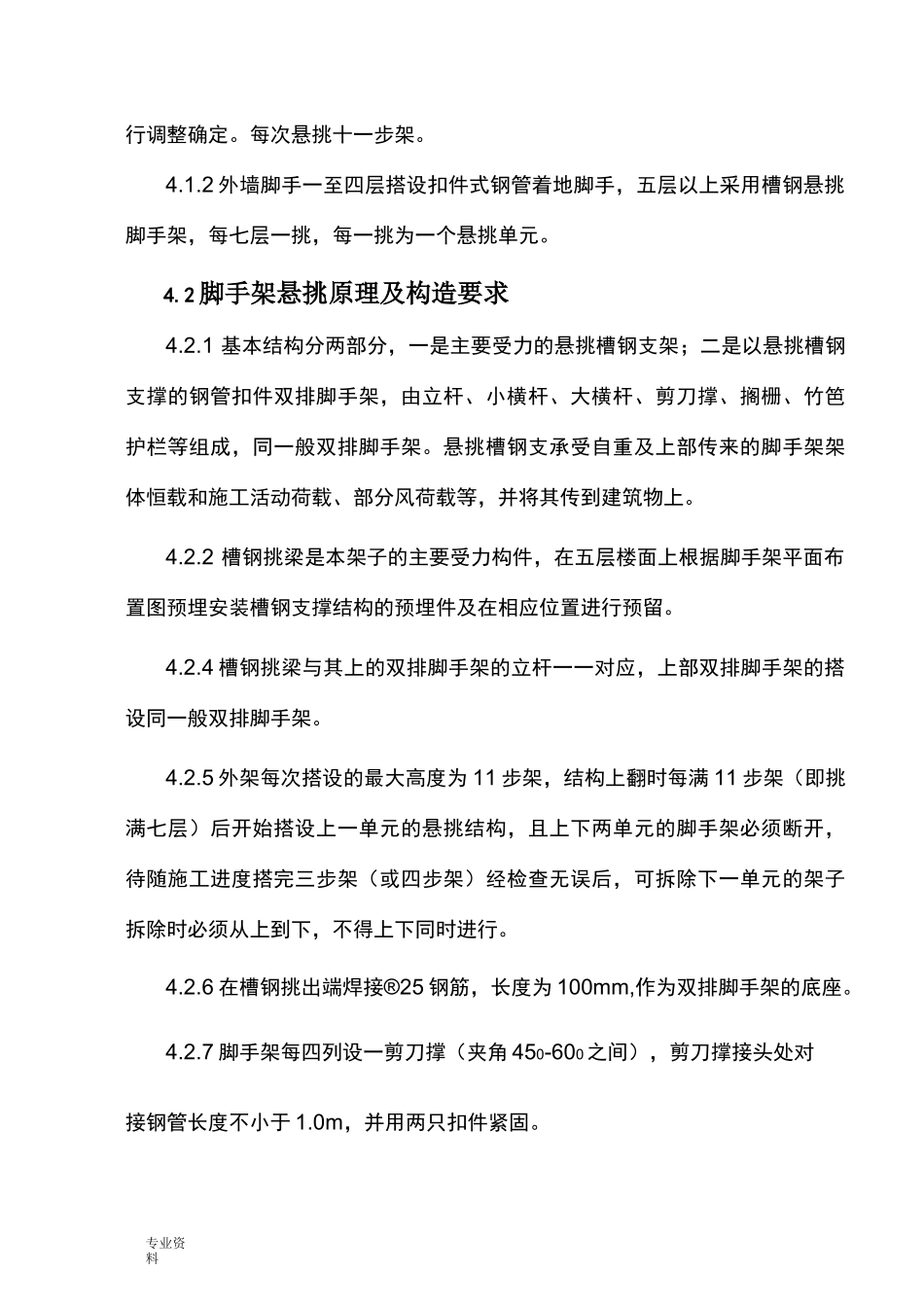

专业资料1、工程概况22、脚手架工程案概述23、脚手架材料24、悬挑脚手架案设计34.1脚手架基本数据34.2脚手架悬挑原理及构造要求34.3脚手架架体的加固措施44.4本工程特殊部位技术处理措施44.5其它要求55、脚手架的拆除66、安全生产保证措施66.1安全施工措施66.2安全管理措施86.3脚手架上堆荷的管理86.4特殊气候条件下的脚手架管理97、质量保证措施98、安全纪律与安全教育109、脚手架的检查10专业资料10、应急预案错误!未定义书西部智谷1组团脚手架拆除施工案1、工程概况1.1建筑物外形尺寸：35.0mx15.8m。1.2工程结构形式为框架结构，层高4.00m，共十一层〃总高度53.7m。2、脚手架工程案概述根据本工程结构形式与特点，外墙脚手一至二层搭设扣件式钢管落地脚手架，二层、七层位置搭设型钢悬挑脚手。3、脚手架材料3.1符合国标的048x3.5脚手钢管及配套扣件，立杆、大横杆长度采用4-6m，小横杆长度采用1.30m。3.2A3[16槽钢及16mm钢丝绳。3.3竹笆横向密编，纵片不得小于五道，每道用双片；横片一正一反，在四用两根竹片相对夹紧，并打眼用铁丝扎牢，竹片宽不小于30mm,厚不小于8mm。4、悬挑脚手架案设计4.1脚手架基本数据4.1.1扣件式立杆双排钢管脚手架：架体构构造尺寸：横距为1000mm，步距为1800mm，基本纵距为1500mm，结合本立杆所在平面的纵向尺寸，进专业资料行调整确定。每次悬挑十一步架。4.1.2外墙脚手一至四层搭设扣件式钢管着地脚手，五层以上采用槽钢悬挑脚手架，每七层一挑，每一挑为一个悬挑单元。4.2脚手架悬挑原理及构造要求4.2.1基本结构分两部分，一是主要受力的悬挑槽钢支架；二是以悬挑槽钢支撑的钢管扣件双排脚手架，由立杆、小横杆、大横杆、剪刀撑、搁栅、竹笆护栏等组成，同一般双排脚手架。悬挑槽钢支承受自重及上部传来的脚手架架体恒载和施工活动荷载、部分风荷载等，并将其传到建筑物上。4.2.2槽钢挑梁是本架子的主要受力构件，在五层楼面上根据脚手架平面布置图预埋安装槽钢支撑结构的预埋件及在相应位置进行预留。4.2.4槽钢挑梁与其上的双排脚手架的立杆一一对应，上部双排脚手架的搭设同一般双排脚手架。4.2.5外架每次搭设的最大高度为11步架，结构上翻时每满11步架（即挑满七层）后开始搭设上一单元的悬挑结构，且上下两单元的脚手架必须断开，待随施工进度搭完三步架（或四步架）经检查无误后，可拆除下一单元的架子拆除时必须从上到下，不得上下同时进行。4.2.6在槽钢挑出端焊接®25钢筋，长度为100mm,作为双排脚手架的底座。4.2.7脚手架每四列设一剪刀撑（夹角450-600之间），剪刀撑接头处对接钢管长度不小于1.0m，并用两只扣件紧固。专业资料4.3脚手架架体的加固措施4.3.1每一单元的挑架与结构主体必须与预埋件焊接牢固。4.3.2连墙件与建筑物的连接采用双扣件刚性连接，连墙件采用每层三跨，菱形布置。连墙杆与脚手架的连接、连墙杆与建筑物的连接均采用双扣件连接。4.3.3脚手架的荷载基本都是通过扣件传递的，所以每只扣件的扭矩要求必须达到45-55N・M。4.4本工程特殊部位技术处理措施4.4.1在结构施工时，必须事先根据本案的预埋点位置在每层预埋工作。4.4.2外架与结构主体之间距离为300mm,用废旧模板镶钉进行封闭，每四步一封闭，架体底部再兜网封闭，以防坠物。4.4.3在外立杆侧0.6m、1.2处设栏杆各一道,竹笆每步设置,踢脚板操作面设置三步，整个外架沿全高用安全密目网封闭。4.4.4人货电梯处外架断开，断开处加以封闭，并在脚手端部格设置硬拉接，并设置必要的横向支撑。4.5其它要求4.5.1每天必须有至少两名架子工专职负责对脚手架进行检查维护，对不符合要求、有隐患的地立即按要求处理，发现异常情况及时上报。4.5.2格按照有关脚手架的操作规定、规的要求进行操作。专业资料5、脚手架的拆除本工程第一次悬挑脚手搭设完毕，开始拆除着地脚手；第二次搭设悬挑脚手之前，拆除第一次搭设的悬挑脚手，依次上翻。外墙饰面、门窗、阳台栏杆安装完毕，脚手架再依次下翻。脚手架拆除后外墙洞口、临边应及时进行封闭。拆除注意事项如下：5.1拆除前，应对现场施工人员进行技术交底。5.2拆除现场必须设置警戒区域，挂醒目的警戒标志。警戒区域禁非操作人员通...
