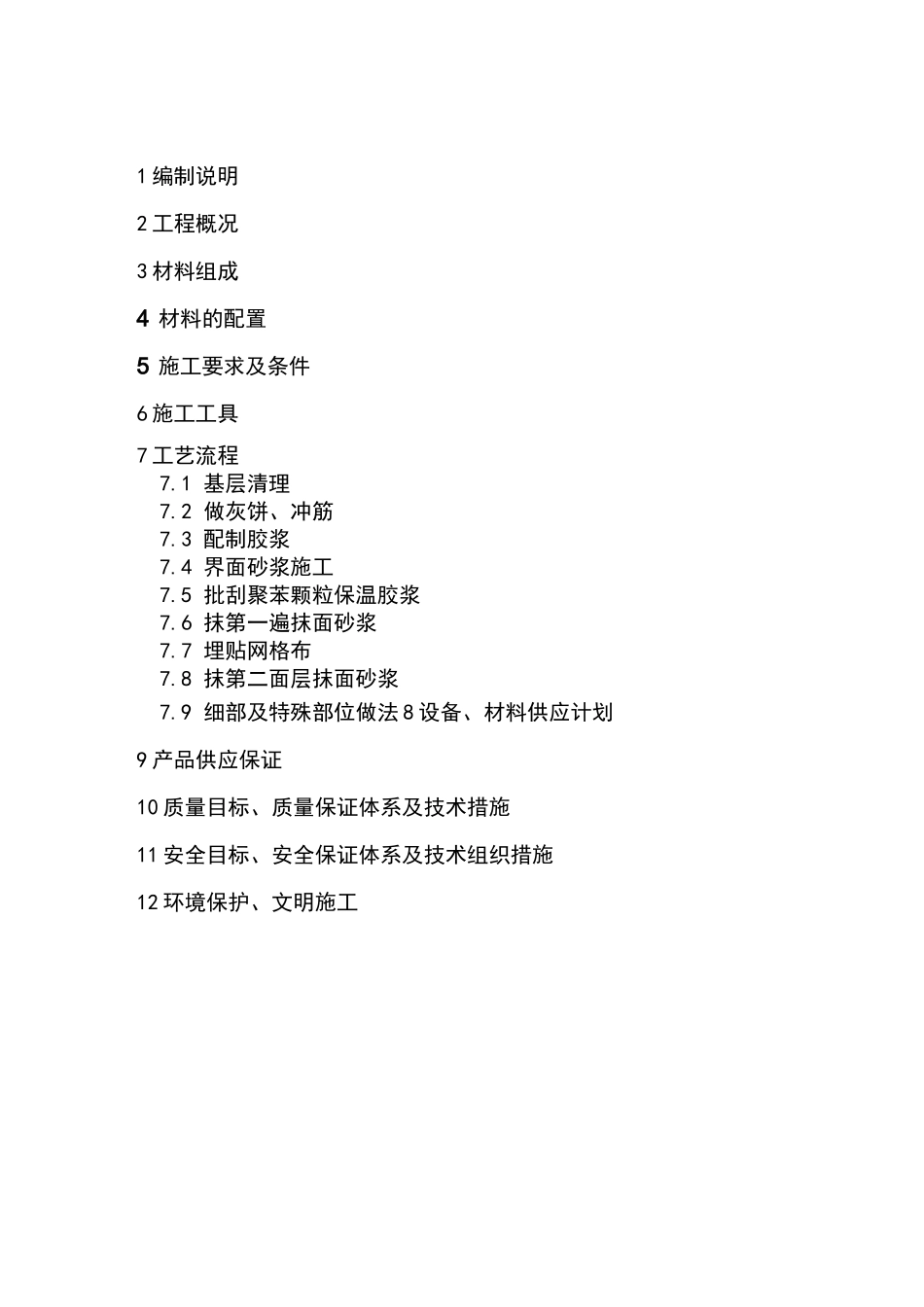

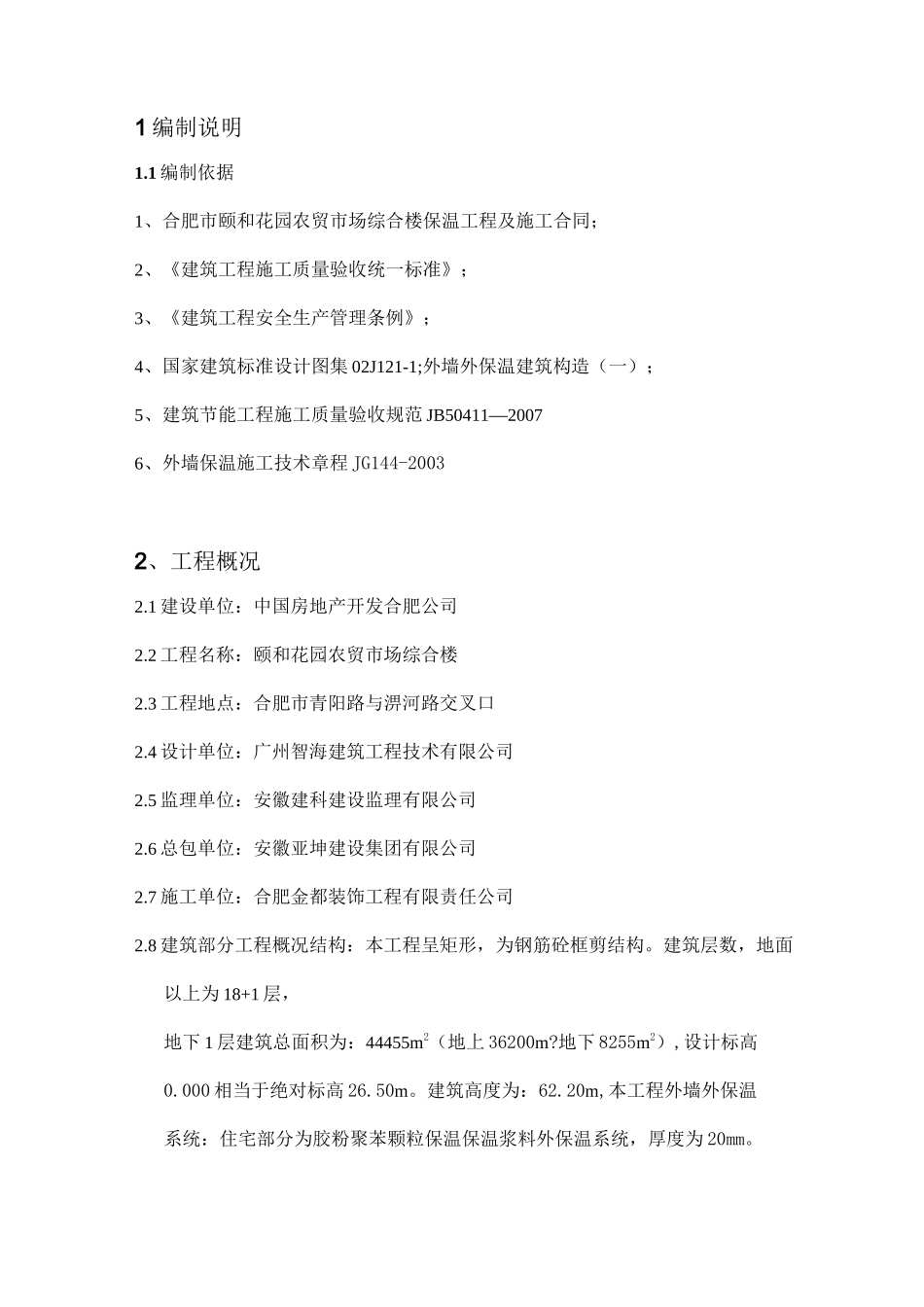

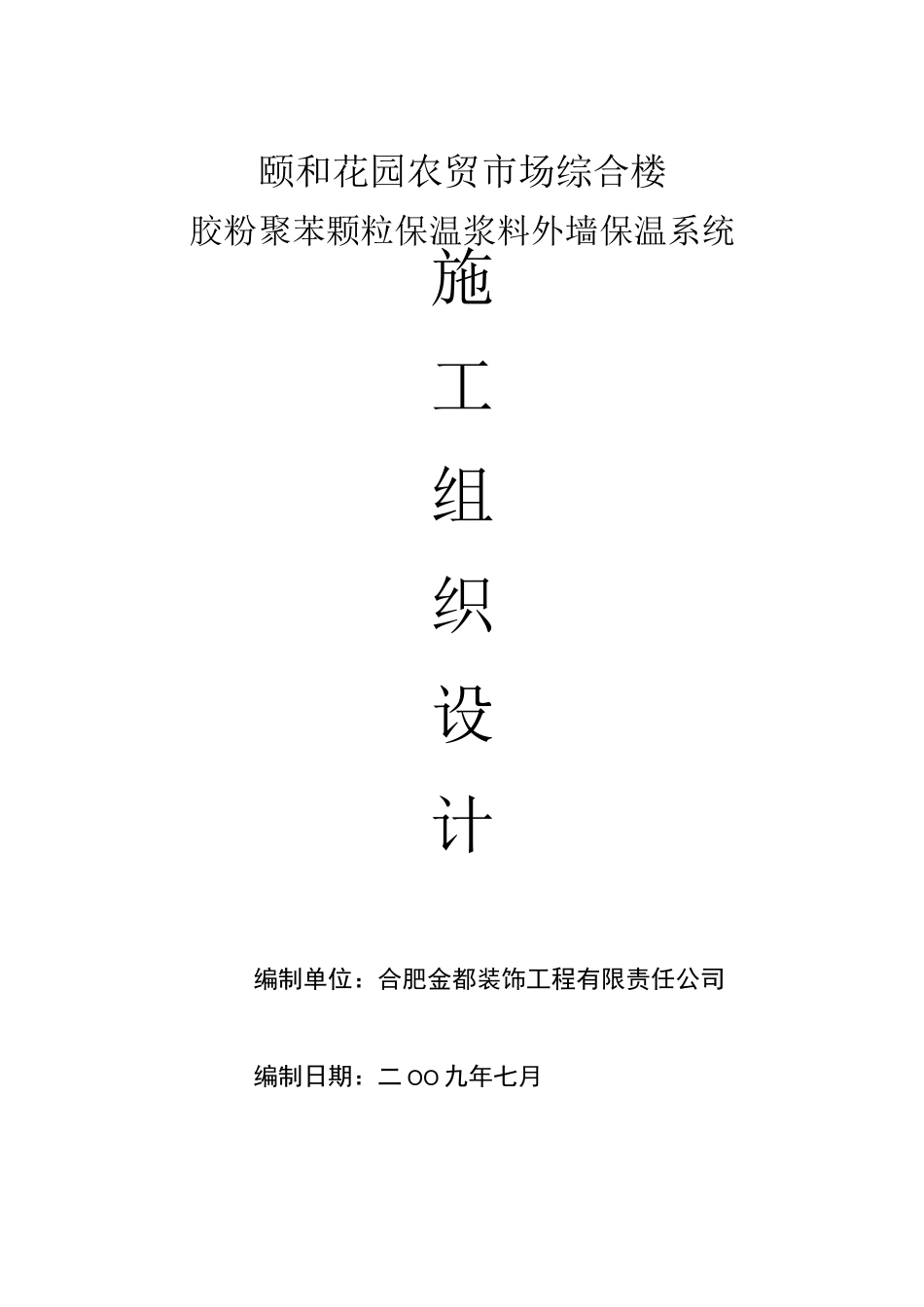

颐和花园农贸市场综合楼胶粉聚苯颗粒保温浆料外墙保温系统施工组织设计编制单位：合肥金都装饰工程有限责任公司编制日期：二OO九年七月1编制说明2工程概况3材料组成4材料的配置5施工要求及条件6施工工具7工艺流程7.1基层清理7.2做灰饼、冲筋7.3配制胶浆7.4界面砂浆施工7.5批刮聚苯颗粒保温胶浆7.6抹第一遍抹面砂浆7.7埋贴网格布7.8抹第二面层抹面砂浆7.9细部及特殊部位做法8设备、材料供应计划9产品供应保证10质量目标、质量保证体系及技术措施11安全目标、安全保证体系及技术组织措施12环境保护、文明施工1编制说明1.1编制依据1、合肥市颐和花园农贸市场综合楼保温工程及施工合同；2、《建筑工程施工质量验收统一标准》；3、《建筑工程安全生产管理条例》；4、国家建筑标准设计图集02J121-1;外墙外保温建筑构造（一）；5、建筑节能工程施工质量验收规范JB50411—20076、外墙保温施工技术章程JG144-20032、工程概况2.1建设单位：中国房地产开发合肥公司2.2工程名称：颐和花园农贸市场综合楼2.3工程地点：合肥市青阳路与淠河路交叉口2.4设计单位：广州智海建筑工程技术有限公司2.5监理单位：安徽建科建设监理有限公司2.6总包单位：安徽亚坤建设集团有限公司2.7施工单位：合肥金都装饰工程有限责任公司2.8建筑部分工程概况结构：本工程呈矩形，为钢筋砼框剪结构。建筑层数，地面以上为18+1层，地下1层建筑总面积为：44455m2（地上36200m?地下8255m2）,设计标高0.000相当于绝对标高26.50m。建筑高度为：62.20m,本工程外墙外保温系统：住宅部分为胶粉聚苯颗粒保温保温浆料外保温系统，厚度为20mm。2.9、聚苯颗粒外保温系统构造示意图基层墙体——界面砂浆二一胶粉聚苯颗粒保温层二-抗裂砂浆复合耐咬网布——弹性底涂、柔性腻子——外墙涂料涂料饰面建筑外保温构造示意图（保温层厚度20mm）3材料组成（1）界面砂浆处理是由界面剂、中细砂与水泥混合配置而成。用于提高胶粉聚苯颗粒与基层墙体的粘结力。界面剂各系数指标如下：项目单位指标压剪胶接强度原强度MPa±0.7耐水MPa±0.5耐冻融MPa±052）保温层材料：保温层是由胶粉料与聚苯颗粒骨料加水搅拌成浆料。涂于墙体表面。胶粉料各系数指标如下：项目单位指标初凝时间h±4终凝时间h<12试饼法——合格拉伸粘结强度MPa±06浸水拉伸粘结强度MPa±04聚苯颗粒料各系数指标如下：项目单位指标堆积密度Kg/立方8.0---20.0粒度（5mm空筛余）%W5胶粉聚苯颗粒保温浆料各系数指标项目单位指标导热系数W/(m.k)<0.060蓄热系数W/(m2.K)±0.95压缩强度kpa±250抗拉强度kpa±100压剪胶接强度kpa±50线形收缩率%<0.3软化系数—±0.7难燃系数—B1耐碱玻纤网格布各系数指标:项目单位指标网孔中心距离普通型mm4x4加强型6x6单位面积质量普通型G/m2±160加强型±500断裂系数普通型N/50mm±1250加强型±3000涂塑量G/m2±20玻璃含量%符合JC719的规定聚苯颗粒外保温系统的质量系数指标项目单位指标抗冲击强度J首层±10二层以上±3吸水量（浸水1h）g/平米<1000耐磨（500L铁砂）——无损坏耐冻融（30次）——无损坏抗风压值——不小于工程设计值不透水——无水渗透水蒸汽透过率g/M2.h±0.85耐候——合格胶粉聚苯颗粒外保温系统构造要求保温材料面层荷载要求为:外保温系统保温材料面层荷载指标胶粉聚苯颗粒外保温体系<600N/平米4、材料的配置（1）界面砂浆的配置：界面砂浆：水=4：1（重量比），搅拌均匀，满涂于基层墙体，刷过12H后进行保温施工。（2）胶粉聚苯颗粒的配置：先将35kg—40kg的水倒入砂浆搅拌机（加入的水以满足施工）。倒入一袋（35kg）胶粉料搅拌5min,再倒入一袋（180L）聚苯颗粒继续搅拌随搅随用。在4h用完。落地灰应在一个半小时内回收，按回收的量分批次的放入搅拌机和未搅拌的浆料混合搅拌使用。水的用量必须严格按照配合比，不得因为施工的方便而不控制用水量，如加入过多的水会严重影响工程质量。（3）抗裂砂浆的配置：抗裂砂浆为成品，配比为：抗裂砂浆：水=4：1（重量比），并在配置后两小时用完。（4）耐碱涂塑玻璃纤维网格布（简称网格布）用于增强保护层抗裂及整体性（规格每卷100m）5施工要求及条件5.1施工条件5.2施工环境温度不得低于5...
