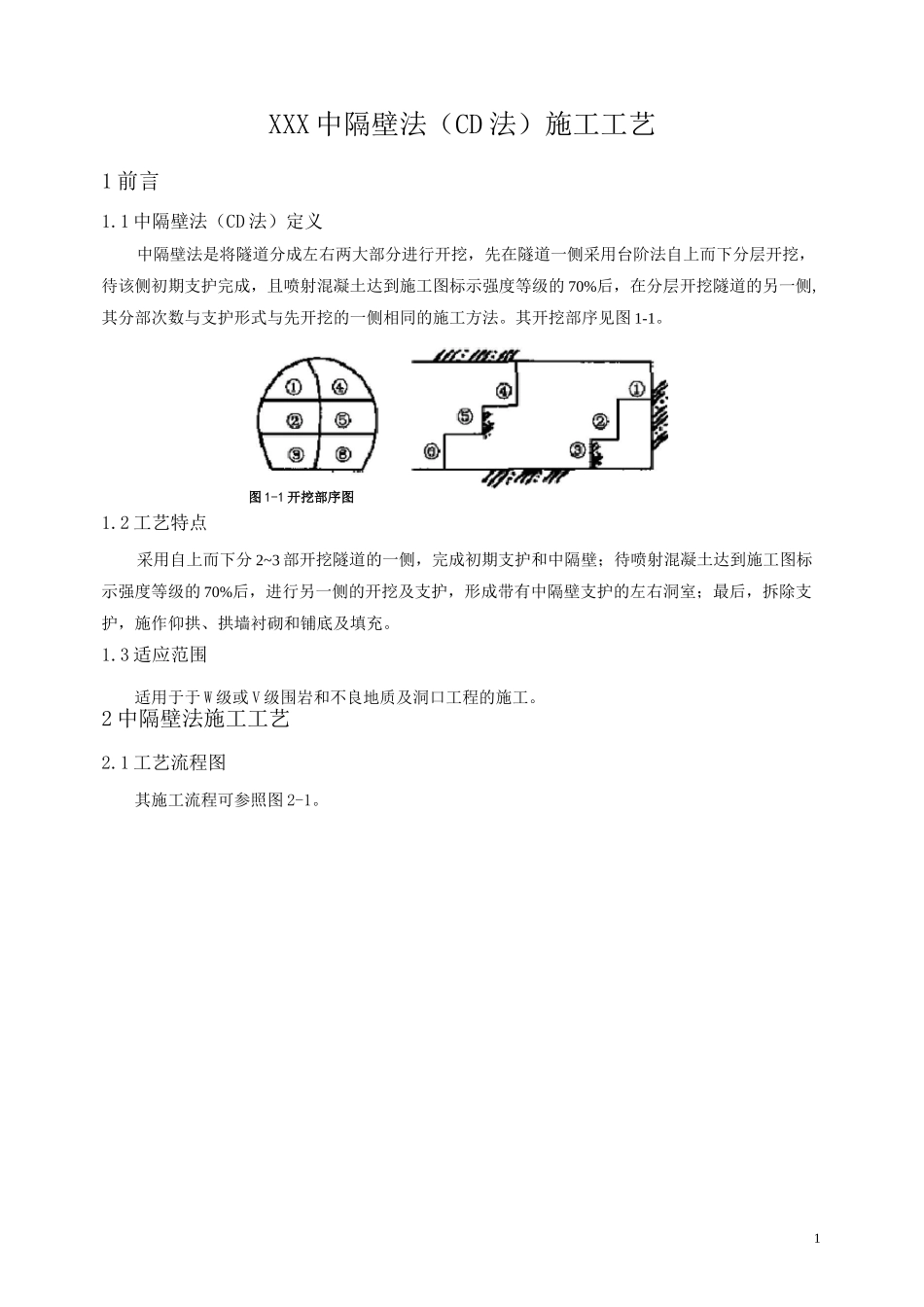

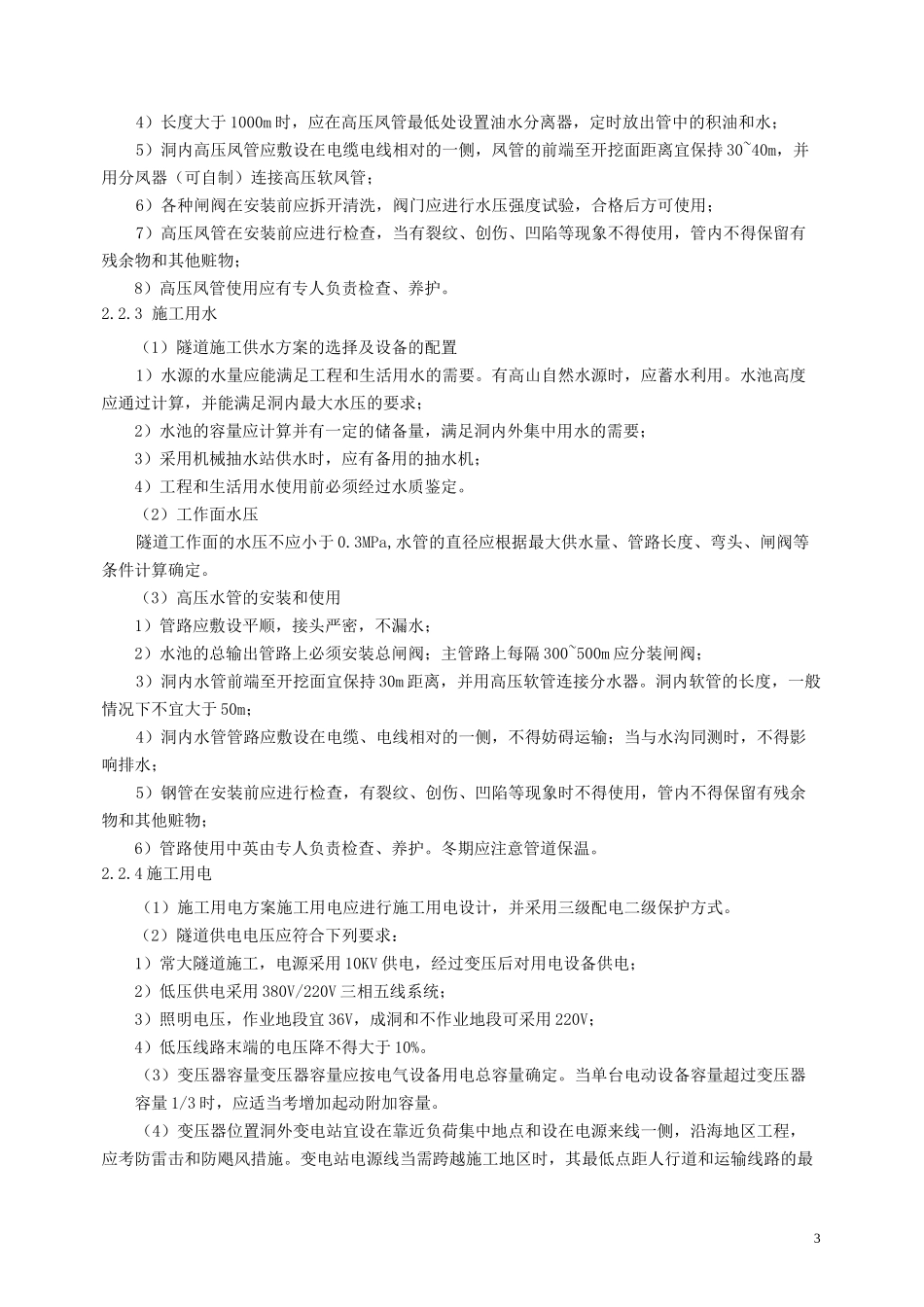

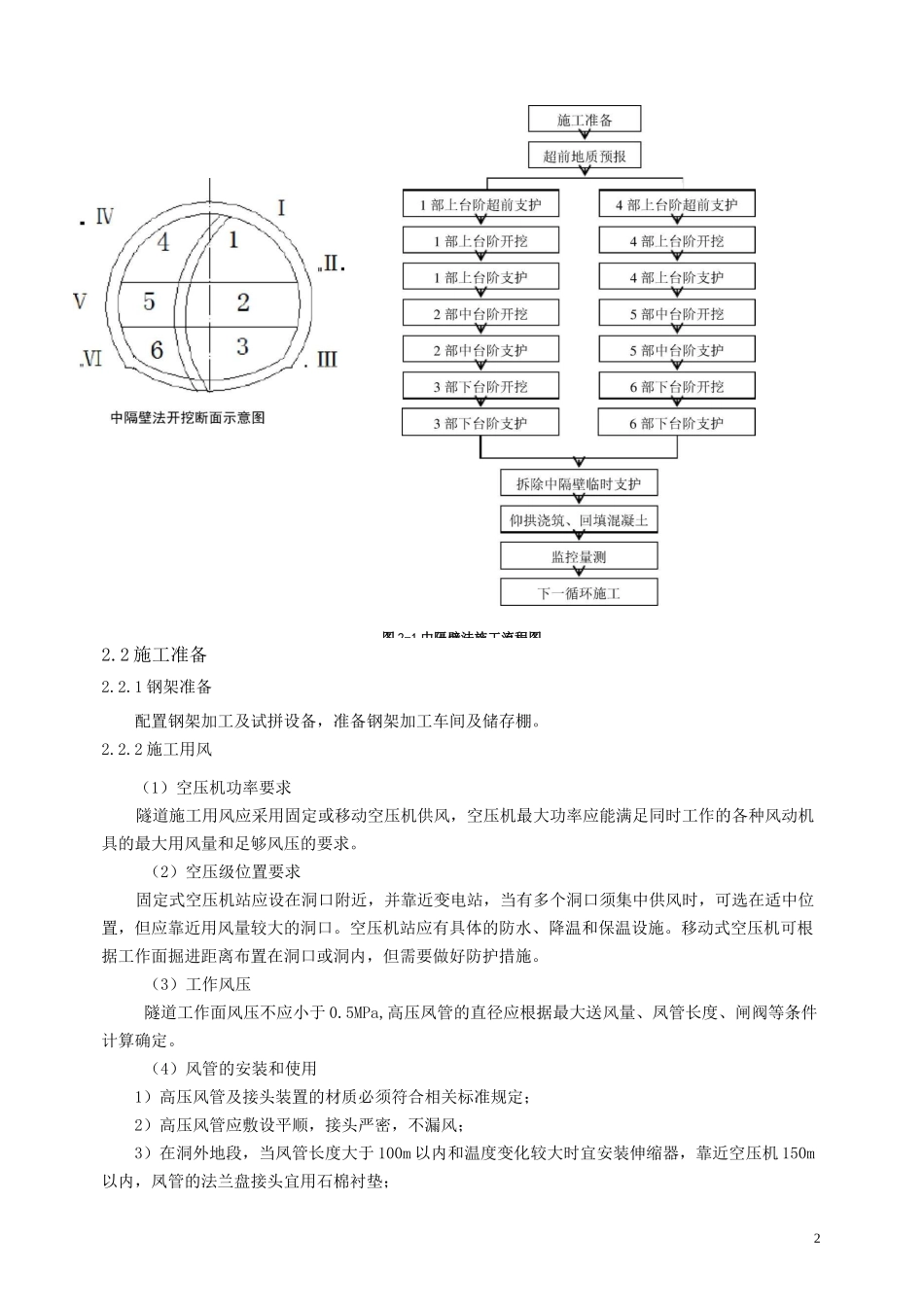

1XXX中隔壁法（CD法）施工工艺1前言1.1中隔壁法（CD法）定义中隔壁法是将隧道分成左右两大部分进行开挖，先在隧道一侧采用台阶法自上而下分层开挖，待该侧初期支护完成，且喷射混凝土达到施工图标示强度等级的70%后，在分层开挖隧道的另一侧,其分部次数与支护形式与先开挖的一侧相同的施工方法。其开挖部序见图1-1。图1-1开挖部序图1.2工艺特点采用自上而下分2~3部开挖隧道的一侧，完成初期支护和中隔壁；待喷射混凝土达到施工图标示强度等级的70%后，进行另一侧的开挖及支护，形成带有中隔壁支护的左右洞室；最后，拆除支护，施作仰拱、拱墙衬砌和铺底及填充。1.3适应范围适用于于W级或V级围岩和不良地质及洞口工程的施工。2中隔壁法施工工艺2.1工艺流程图其施工流程可参照图2-1。22.2施工准备2.2.1钢架准备配置钢架加工及试拼设备，准备钢架加工车间及储存棚。2.2.2施工用风（1）空压机功率要求隧道施工用风应采用固定或移动空压机供风，空压机最大功率应能满足同时工作的各种风动机具的最大用风量和足够风压的要求。（2）空压级位置要求固定式空压机站应设在洞口附近，并靠近变电站，当有多个洞口须集中供风时，可选在适中位置，但应靠近用风量较大的洞口。空压机站应有具体的防水、降温和保温设施。移动式空压机可根据工作面掘进距离布置在洞口或洞内，但需要做好防护措施。（3）工作风压隧道工作面风压不应小于0.5MPa,高压凤管的直径应根据最大送风量、凤管长度、闸阀等条件计算确定。（4）风管的安装和使用1）高压风管及接头装置的材质必须符合相关标准规定；2）高压风管应敷设平顺，接头严密，不漏风；3）在洞外地段，当凤管长度大于100m以内和温度变化较大时宜安装伸缩器，靠近空压机150m以内，凤管的法兰盘接头宜用石棉衬垫；图2-1中隔壁法施工流程图34）长度大于1000m时，应在高压凤管最低处设置油水分离器，定时放出管中的积油和水；5）洞内高压凤管应敷设在电缆电线相对的一侧，凤管的前端至开挖面距离宜保持30~40m，并用分凤器（可自制）连接高压软凤管；6）各种闸阀在安装前应拆开清洗，阀门应进行水压强度试验，合格后方可使用；7）高压凤管在安装前应进行检查，当有裂纹、创伤、凹陷等现象不得使用，管内不得保留有残余物和其他赃物；8）高压凤管使用应有专人负责检查、养护。2.2.3施工用水（1）隧道施工供水方案的选择及设备的配置1）水源的水量应能满足工程和生活用水的需要。有高山自然水源时，应蓄水利用。水池高度应通过计算，并能满足洞内最大水压的要求；2）水池的容量应计算并有一定的储备量，满足洞内外集中用水的需要；3）采用机械抽水站供水时，应有备用的抽水机；4）工程和生活用水使用前必须经过水质鉴定。（2）工作面水压隧道工作面的水压不应小于0.3MPa,水管的直径应根据最大供水量、管路长度、弯头、闸阀等条件计算确定。（3）高压水管的安装和使用1）管路应敷设平顺，接头严密，不漏水；2）水池的总输出管路上必须安装总闸阀；主管路上每隔300~500m应分装闸阀；3）洞内水管前端至开挖面宜保持30m距离，并用高压软管连接分水器。洞内软管的长度，一般情况下不宜大于50m；4）洞内水管管路应敷设在电缆、电线相对的一侧，不得妨碍运输；当与水沟同测时，不得影响排水；5）钢管在安装前应进行检查，有裂纹、创伤、凹陷等现象时不得使用，管内不得保留有残余物和其他赃物；6）管路使用中英由专人负责检查、养护。冬期应注意管道保温。2.2.4施工用电（1）施工用电方案施工用电应进行施工用电设计，并采用三级配电二级保护方式。（2）隧道供电电压应符合下列要求：1）常大隧道施工，电源采用10KV供电，经过变压后对用电设备供电；2）低压供电采用380V/220V三相五线系统；3）照明电压，作业地段宜36V，成洞和不作业地段可采用220V；4）低压线路末端的电压降不得大于10%。（3）变压器容量变压器容量应按电气设备用电总容量确定。当单台电动设备容量超过变压器容量1/3时，应适当考增加起动附加容量。（4）变压器位置洞外变电站宜设在靠近负荷集中地点和设在电源来线一侧，沿海地区工程，应考防雷击和防飓风措施。变电站电源线当需跨越施工地区时，其最低点...
