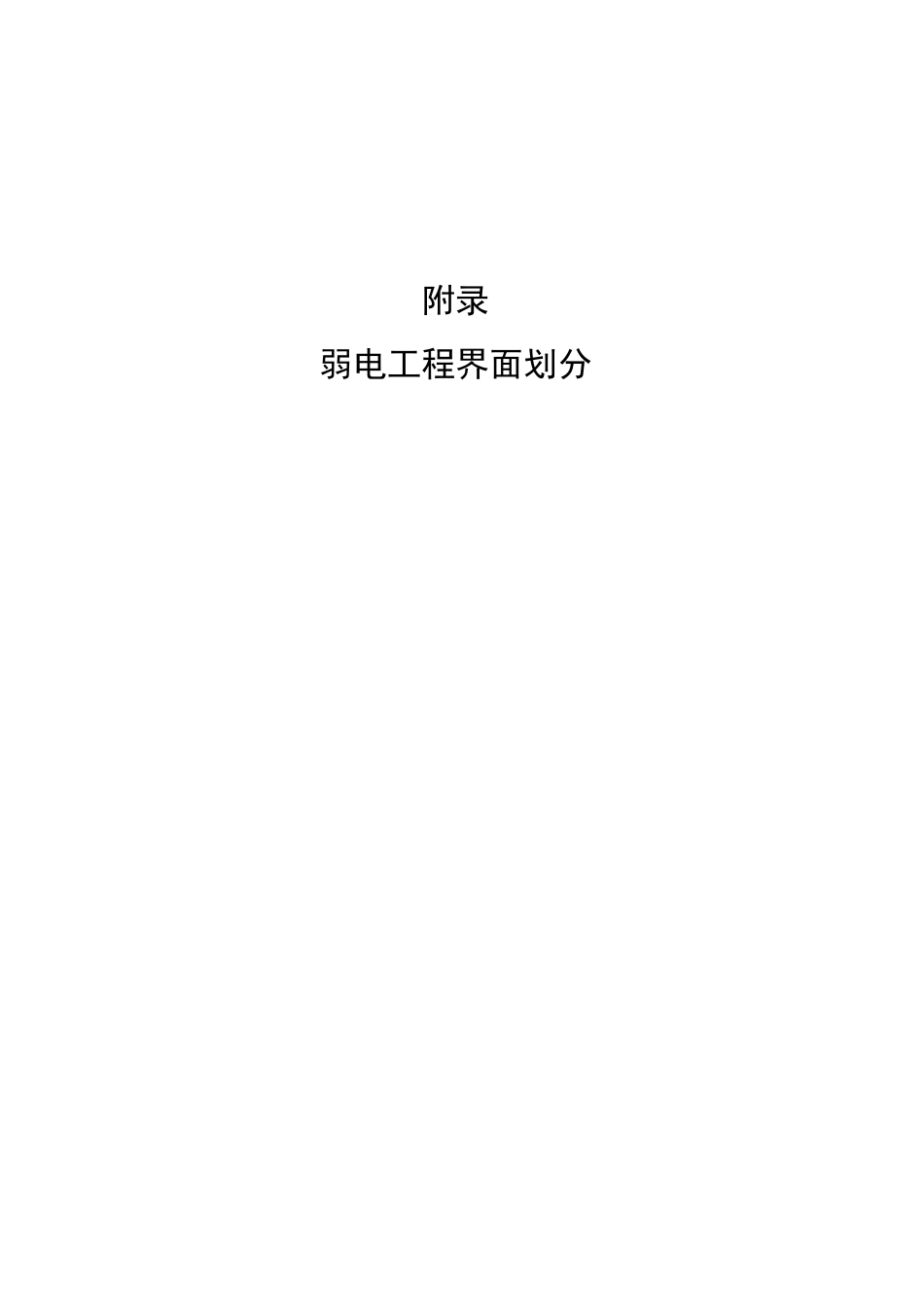

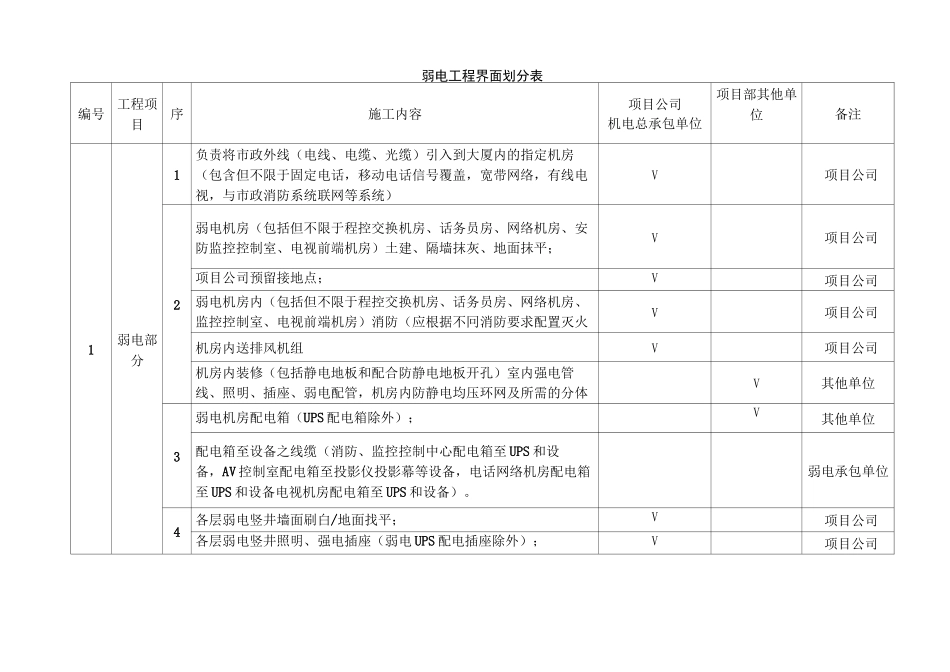

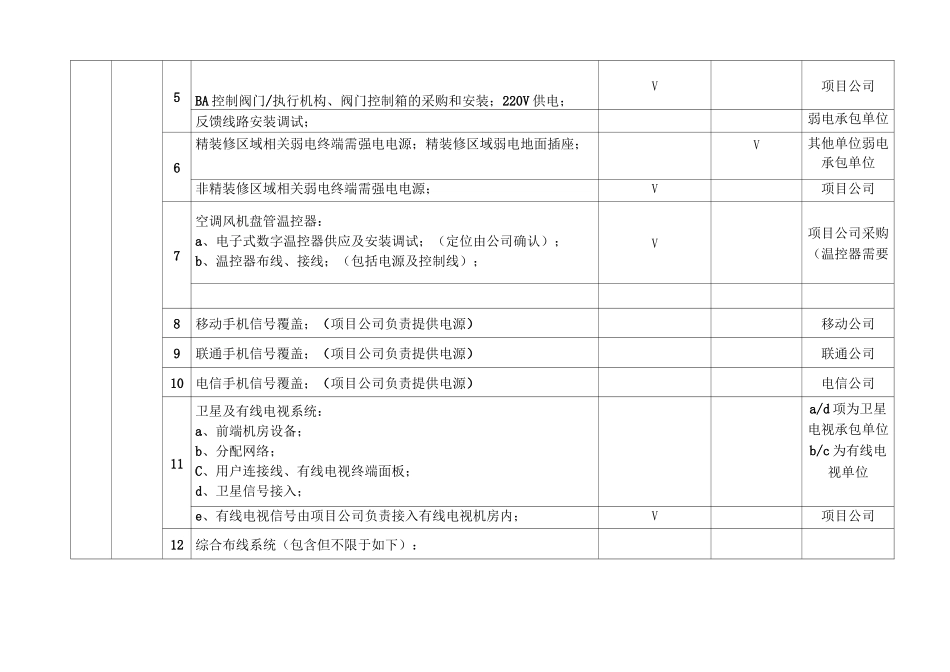

附录弱电工程界面划分弱电工程界面划分表编号工程项目序施工内容项目公司机电总承包单位项目部其他单位备注1弱电部分1负责将市政外线（电线、电缆、光缆）引入到大厦内的指定机房（包含但不限于固定电话，移动电话信号覆盖，宽带网络，有线电视，与市政消防系统联网等系统）V项目公司2弱电机房（包括但不限于程控交换机房、话务员房、网络机房、安防监控控制室、电视前端机房）土建、隔墙抹灰、地面抹平；V项目公司项目公司预留接地点；V项目公司弱电机房内（包括但不限于程控交换机房、话务员房、网络机房、监控控制室、电视前端机房）消防（应根据不冋消防要求配置灭火设备）；V项目公司机房内送排风机组V项目公司机房内装修（包括静电地板和配合防静电地板开孔）室内强电管线、照明、插座、弱电配管，机房内防静电均压环网及所需的分体空调；V其他单位3弱电机房配电箱（UPS配电箱除外）；V其他单位配电箱至设备之线缆（消防、监控控制中心配电箱至UPS和设备，AV控制室配电箱至投影仪投影幕等设备，电话网络机房配电箱至UPS和设备电视机房配电箱至UPS和设备）。弱电承包单位4各层弱电竖井墙面刷白/地面找平；V项目公司各层弱电竖井照明、强电插座（弱电UPS配电插座除外）；V项目公司5BA控制阀门/执行机构、阀门控制箱的采购和安装；220V供电；V项目公司反馈线路安装调试；弱电承包单位6精装修区域相关弱电终端需强电电源；精装修区域弱电地面插座；V其他单位弱电承包单位非精装修区域相关弱电终端需强电电源；V项目公司7空调风机盘管温控器：a、电子式数字温控器供应及安装调试；（定位由公司确认）；b、温控器布线、接线；（包括电源及控制线）；V项目公司采购（温控器需要8移动手机信号覆盖；（项目公司负责提供电源）移动公司9联通手机信号覆盖；（项目公司负责提供电源）联通公司10电信手机信号覆盖；（项目公司负责提供电源）电信公司11卫星及有线电视系统：a、前端机房设备；b、分配网络；C、用户连接线、有线电视终端面板；d、卫星信号接入；a/d项为卫星电视承包单位b/c为有线电视单位e、有线电视信号由项目公司负责接入有线电视机房内；V项目公司12综合布线系统（包含但不限于如下）：综合布线：①数据部分，以总机房内核心数据交换机为界限，从核心交换机出口接至所有末端点位之间主干电缆、光缆、综合机柜、跳线、配线架、水平布线及RJ45插座面板等网络设备供应及安装调试。*市政外线至核心交换机之间线缆、光缆、光缆接线盒、跳线等网络设备供应及安装调试。②语音部分，以总机房内语音总配线架（MDF）为界线，从语音配线架（含配线架供应）至所有末端语音点位之间电缆、配线架、跳线、水平布线及RJ45插座面板等语音设备供应及安装调试）*市政外线至程控交换机，程控交换机到语音总配线架之间线缆、光缆、光缆接线盒、及UPS等附属设备供应及安装调试。V弱电承包单位当地运营商弱电承包单位当地运营商IDS信息发布点位；楼控联网控制器点位；电梯五方对讲系统：由各电梯机房、电梯轿厢、电梯底坑至消防、监控控制室、话务员房、工程部所需线路及敷设；（若有）电梯集控系统：由各电梯机房至消防、监控控制室所需线路及敷设；客梯轿厢内的信息发布点电梯轿厢内的监控的安装（CCTV应具有楼显功能）问题均需特别注意与电梯安装单位的协调与配合。弱电承包单位13程控父换机，数据父换机（含核心父换机与楼层父换机）、防火墙、路由器、PC话务台、数字话机等设备的供应及安装配合调试。弱电承包单位14弱电工程设计/供应/安装/调试：1.楼宇设备自控系统；2.综合布线系统3.音视频系统；4.调光系统；5.信息发布系统；6.冃景音乐系统；7.电子巡更系统、无线对讲系统、保安监控系统（含至室外监控之土方管线工程）、保安报警系统；8.UPS配电系统（含至各层弱电井末端插座箱的管线及设备）9.电梯对讲及集控系统（各电梯机房至消防、监控控制室、话务员房、工程部等之线缆及调试）等（电缆型号符合电梯厂家要求）（若有）以上各系统调试；以及需要协调统筹楼宇设备自控系统的综合调试弱电承包单位桥架、线槽、线管：10.A、市政外线（电线、电缆）引入到大厦内的指定机房（监控控制室...
