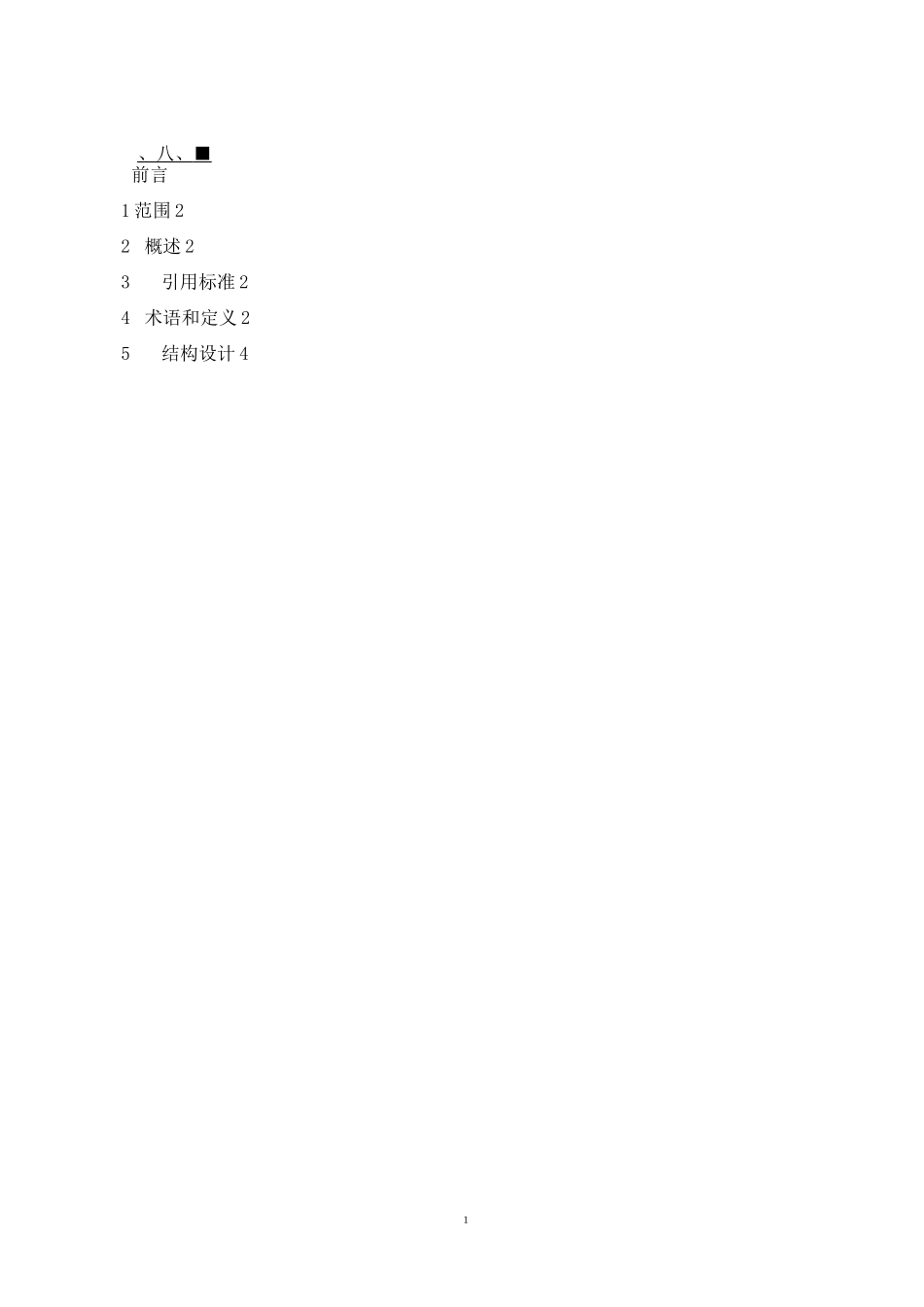

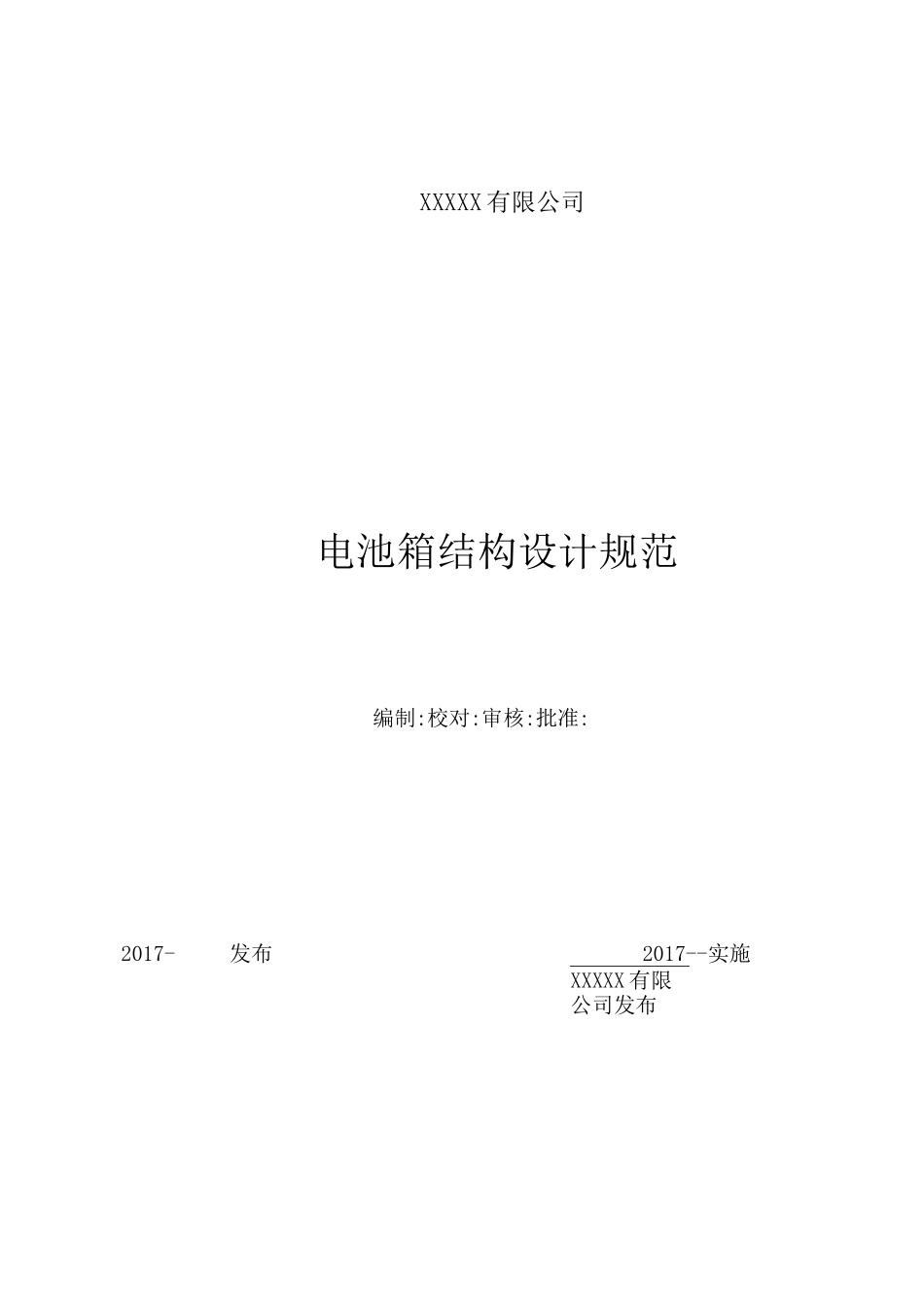

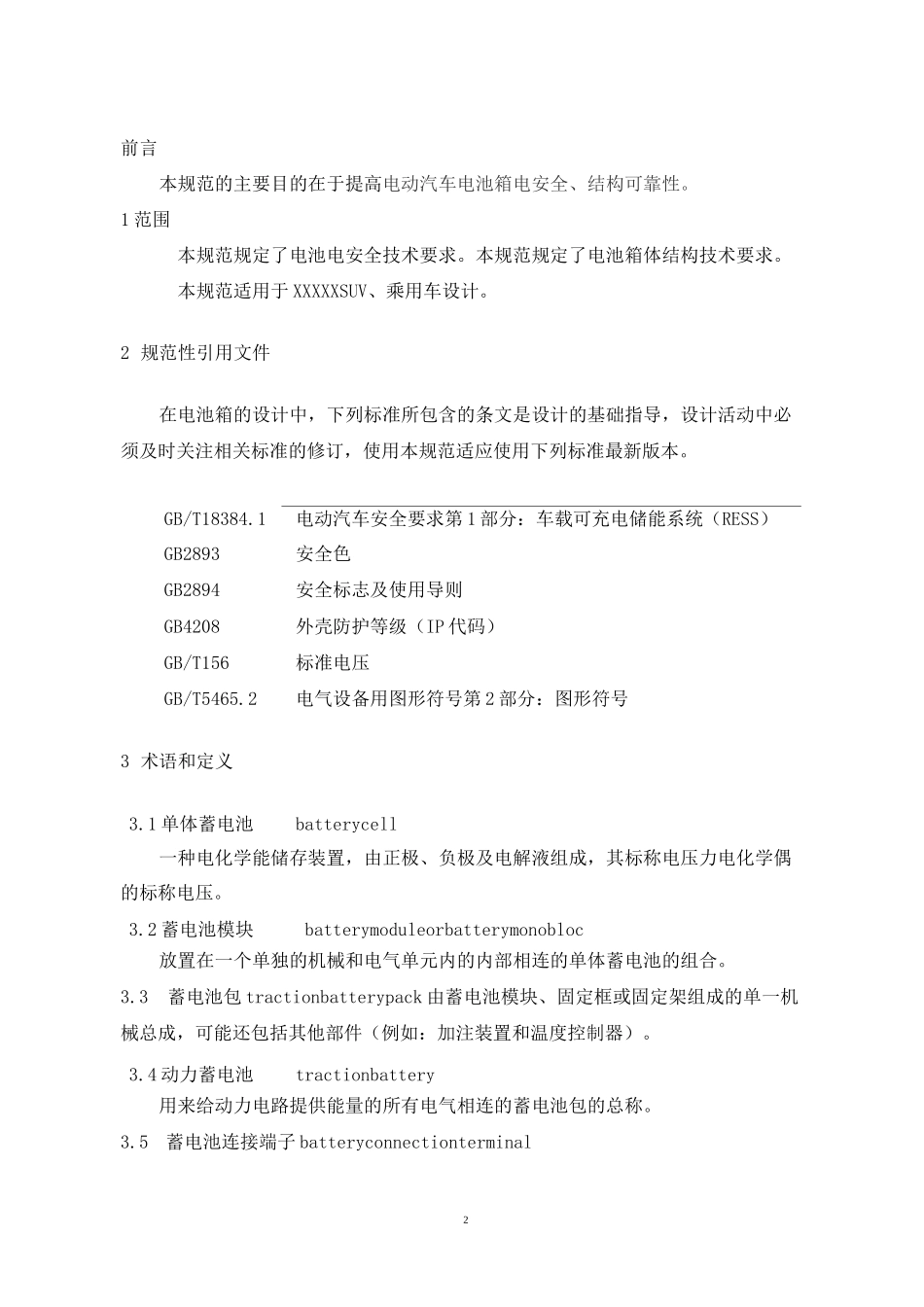

XXXXX有限公司电池箱结构设计规范编制:校对:审核:批准:XXXXX有限公司发布2017-发布2017--实施1、八、■前言1范围22概述23引用标准24术语和定义25结构设计42前言本规范的主要目的在于提高电动汽车电池箱电安全、结构可靠性。1范围本规范规定了电池电安全技术要求。本规范规定了电池箱体结构技术要求。本规范适用于XXXXXSUV、乘用车设计。2规范性引用文件在电池箱的设计中，下列标准所包含的条文是设计的基础指导，设计活动中必须及时关注相关标准的修订，使用本规范适应使用下列标准最新版本。GB/T18384.1电动汽车安全要求第1部分：车载可充电储能系统（RESS）GB2893安全色GB2894安全标志及使用导则GB4208外壳防护等级（IP代码）GB/T156标准电压GB/T5465.2电气设备用图形符号第2部分：图形符号3术语和定义3.1单体蓄电池batterycell一种电化学能储存装置，由正极、负极及电解液组成，其标称电压力电化学偶的标称电压。3.2蓄电池模块batterymoduleorbatterymonobloc放置在一个单独的机械和电气单元内的内部相连的单体蓄电池的组合。3.3蓄电池包tractionbatterypack由蓄电池模块、固定框或固定架组成的单一机械总成，可能还包括其他部件（例如：加注装置和温度控制器）。3.4动力蓄电池tractionbattery用来给动力电路提供能量的所有电气相连的蓄电池包的总称。3.5蓄电池连接端子batteryconnectionterminal3位于蓄电池包壳体外的带电部分，其作用是输送电能。3.6爬电距离creepagedistance连接端子的带电部分（包括任何可导电的连接件）和电底盘之间，或两个电位不同的带电部分之间的沿绝缘材料表面的最短距离。3.7可导电部件conductivepart能够使电流通过的部件，在正常工作状态下不带电，但当基本绝缘故障的情况下，可能成为带电部件。3.8外露可导电部件exposedConductivepar按照GB4208规定，可以通过IPXXB试指触及的导电部件。注1：本概念是针对特定的电路而言，一个电路中的带电部件也许是另一个电路中的外露导体，例如：乘用车的车身可能是辅助电路中的带电部件，但对于动力电路来说它是外露导体。3.9带电部件livepart正常使用时被通电的导体或导电部件。3.10电底盘electricalchassis一组电气相连的可寻电部件，其电位作为基准电位。3.11直接接触directcontact人员与带电部件的接触。3.12动力单元powerunit动力控制装置和电机的组合。3.13动力系统powersystem动力单元和车载储能装置的组合。4概述车载储能装置是电动车的唯一能量来源，是电动车辆性能的决定因素之一。现在发展的车载储能装置以电池为主。因为车载电源必须由数只甚至数百只单体电池串、并组合成电池组，形成能输出高电压、大电流的供电源，加之汽车的运行环境多变，对电池箱的散热、防水、绝缘等设计要求很高。本规范将指导本公司电池箱的结构设计。5结构设计5.1标识4电池箱体安装在车辆上后对外的平整表面明显标识警告标记，如下图，并标明动力蓄电池的化学类型。图1电池箱表面警告标志5.2结构设计电池箱的基本功能即容纳和保护电池组，其结构必须保证在保留最大的容纳空间基础上满足足够的强度。考虑到节省布置空间，并满足汽车多变的运行环境，电池箱的设计推荐使用框架结构，即边框、底框使用型材焊接，材料厚度推荐＞3mm,型材外面或双面焊接蒙皮。电池箱外形首选规则长方体，并根据布置要求可适当调整。下图为一典型的电池箱结构示图。图2电池箱的结构5.3通风与散热部分种类的动力蓄电池在充电和使用过程中有可能析出气体。为了防止爆炸、起火或有毒物质的危害，电池箱中动力蓄电池产生气体时应考虑下列问题：a)车辆的任何地方不得有潜在危险气体的聚集；5b)不允许乘客舱及封闭的货舱内的危险气体超过一定的浓度。c)在电池箱设计的通风通道周围不能存在火花源。火花源指——电接触——保险丝——接触电刷——制动衬片——静电放电——其他的火花源如香烟、开放火焰及光源等。允许气体的最大聚集量应符合国家相关标准的要求。汽车持续运行，尤其是长时间大负荷高速行驶，电池放电会同时释放出大量热量，为保证电池安全和使用寿命，电池箱必须具备良好的主动散热能力。对于本公司设计的车辆一般采用风冷方式散热，...
