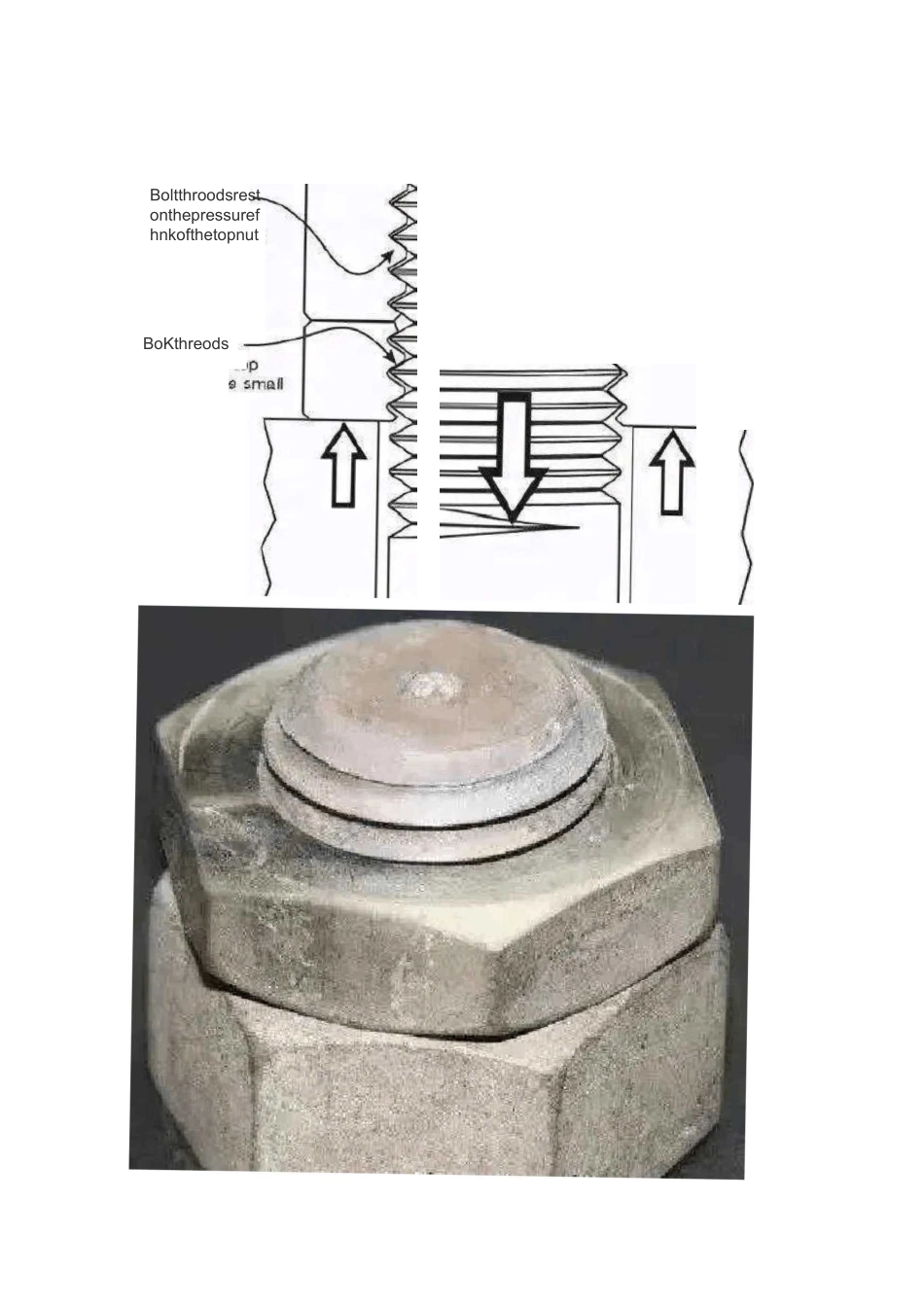

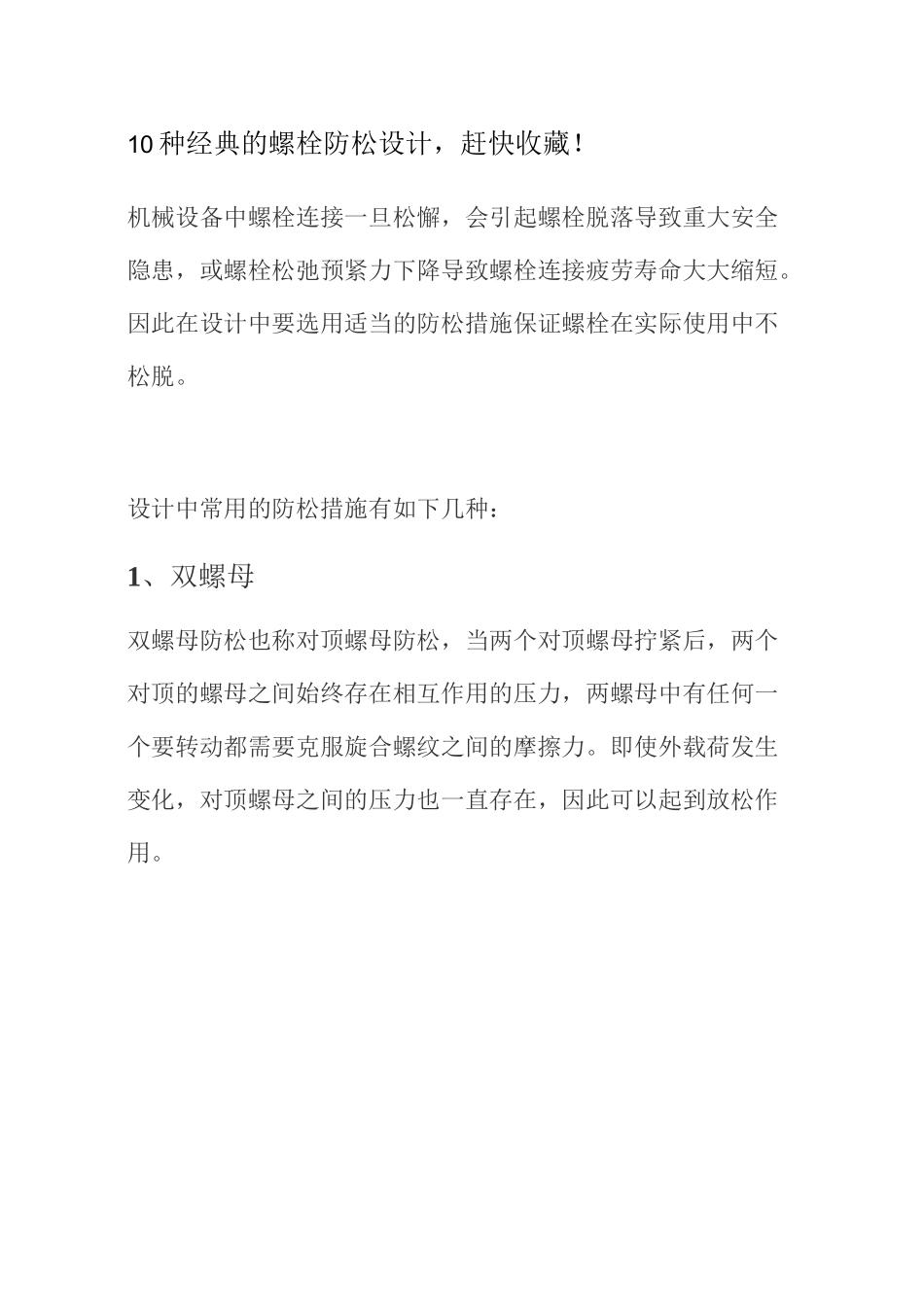

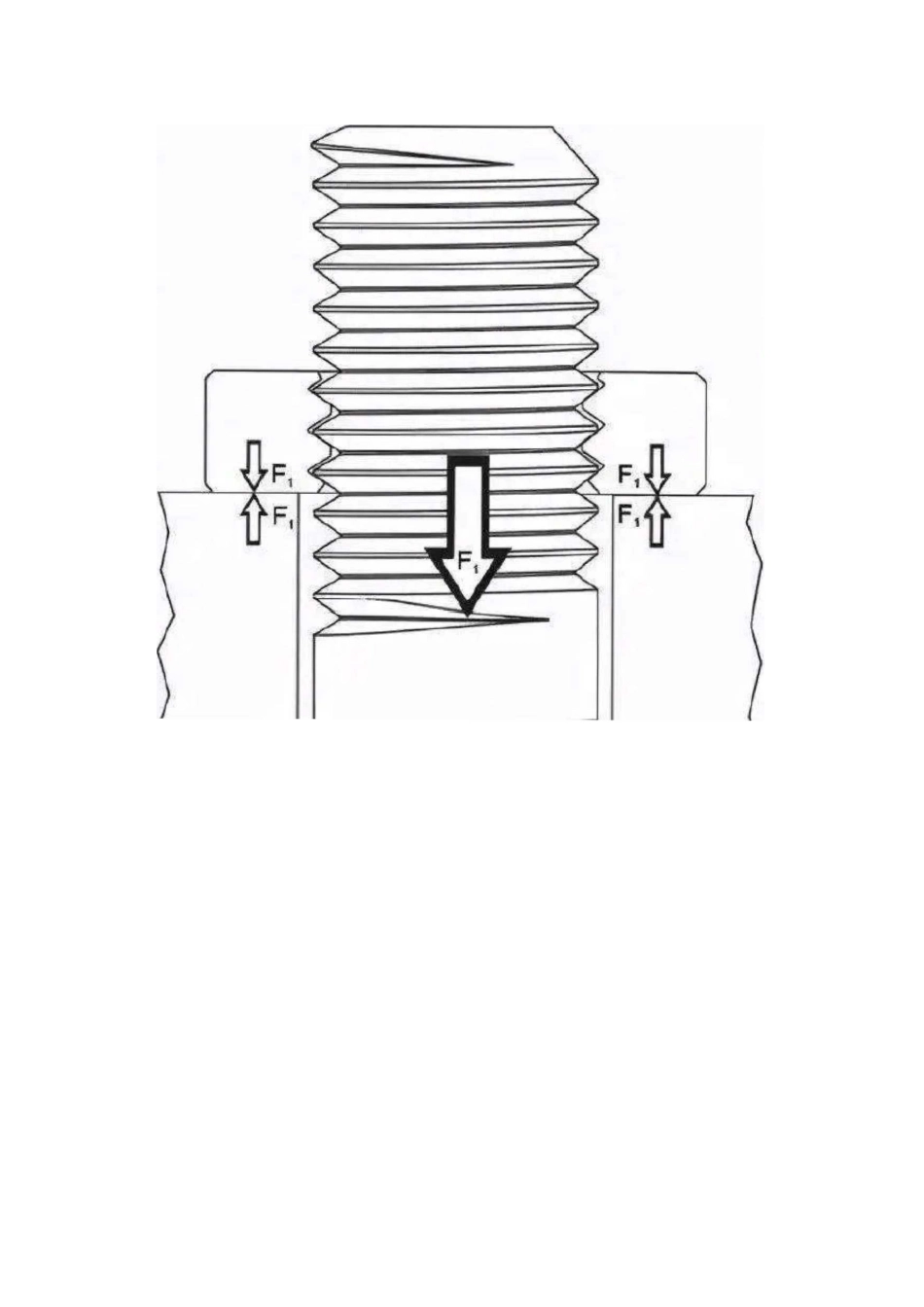

10种经典的螺栓防松设计,赶快收藏!机械设备中螺栓连接一旦松懈,会引起螺栓脱落导致重大安全隐患,或螺栓松弛预紧力下降导致螺栓连接疲劳寿命大大缩短。因此在设计中要选用适当的防松措施保证螺栓在实际使用中不松脱。设计中常用的防松措施有如下几种:1、双螺母双螺母防松也称对顶螺母防松,当两个对顶螺母拧紧后,两个对顶的螺母之间始终存在相互作用的压力,两螺母中有任何一个要转动都需要克服旋合螺纹之间的摩擦力。即使外载荷发生变化,对顶螺母之间的压力也一直存在,因此可以起到放松作用。BoltthroodsrestonthepressurefhnkofthetopnutBoKthreods2、自锁螺母自锁螺母一般是靠摩擦力,其原理是通过压花齿压入钣金的预置孔里,一般方预置孔的孔径略小于压铆螺母。运用螺母与锁紧机构相连,当拧紧螺母时,锁紧机构锁住螺栓螺纹。内嵌尼龙自锁螺母变形螺纹防松螺母楔子与锤子二合一的螺母楔子作用防松螺母3、螺纹锁固胶螺纹锁固胶是由(甲基)丙烯酸酯、引发剂、助促进剂、稳定剂(阻聚剂)、染料和填料等按一定比例配合在一起所组成的胶黏剂。4、开口销螺母拧紧后,把开口销插入螺母槽与螺栓尾部孔内,并将开口销尾部扳开,防止螺母与螺栓的相对转动5、开槽螺母开槽螺母与螺杆带孔螺栓和开口销配合使用,以防止螺栓与螺母相对转动。6、串联钢丝防松串联钢丝防松是将钢丝穿入螺栓头部的孔内,将各螺栓串联起来,起到相互牵制的作用。这种防松方式非常可靠,但拆卸比较麻烦。7、预紧高强度螺栓连接一般是不需要额外施加防松措施的,因为高强度螺栓一般都要求施加一个比较大的预紧力,这么大的预紧力使螺母与被连接件之间产生强大的压力,这种压力会产生阻止螺母转动的摩擦扭矩,因此螺母不会松脱。夹紧力N*m8、止动垫片螺母拧紧后,将单耳或双耳止动垫圈分别向螺母和连接件的侧面折弯贴紧,即可将螺母锁住。若两个螺栓需要双联锁紧时,可采用双联制动垫圈,使两个螺母相互制动。预紧9、弹簧垫圈开口弹簧垫圈锥形弹性垫圈热圈热圈10、双叠自锁垫圈
