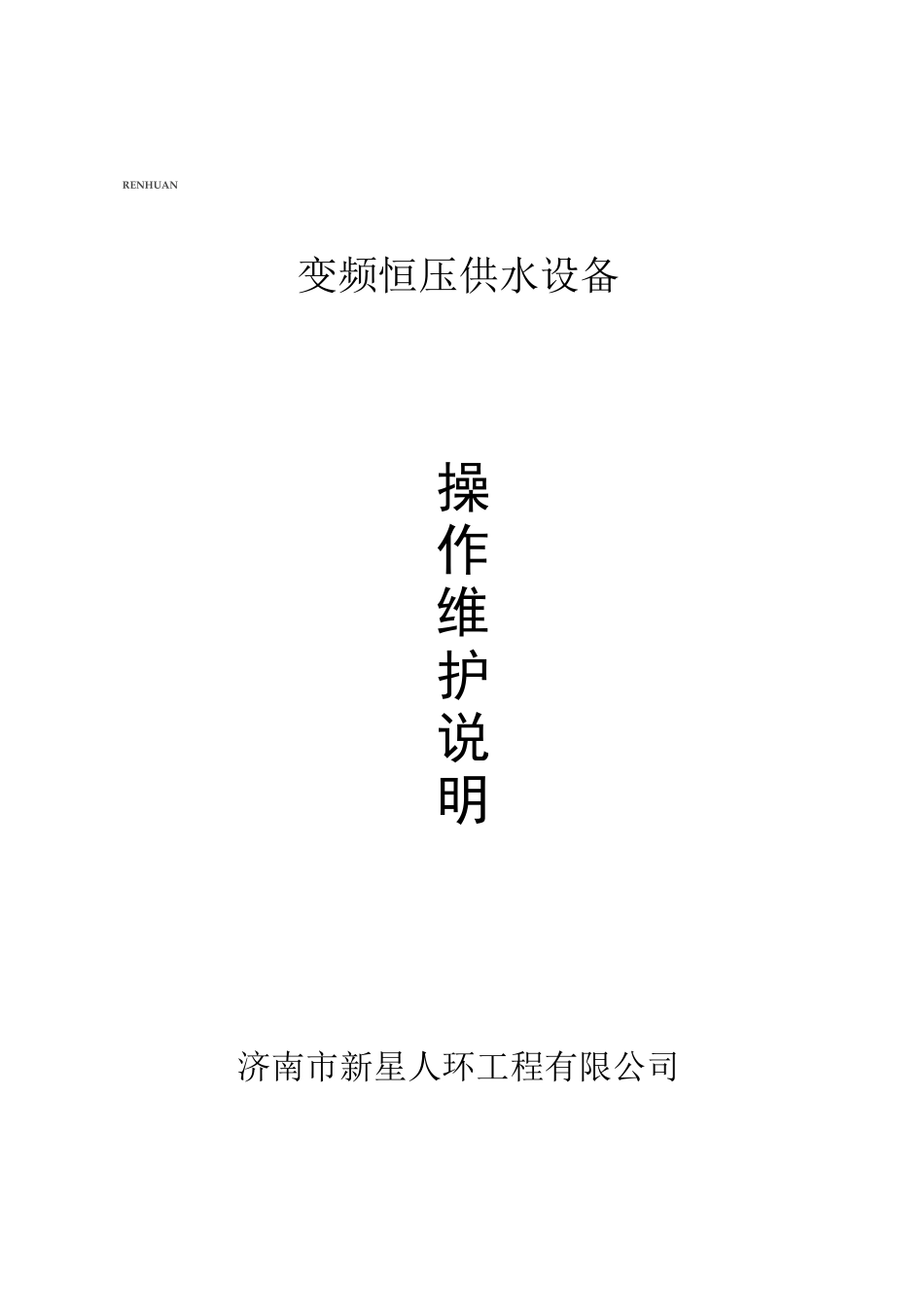

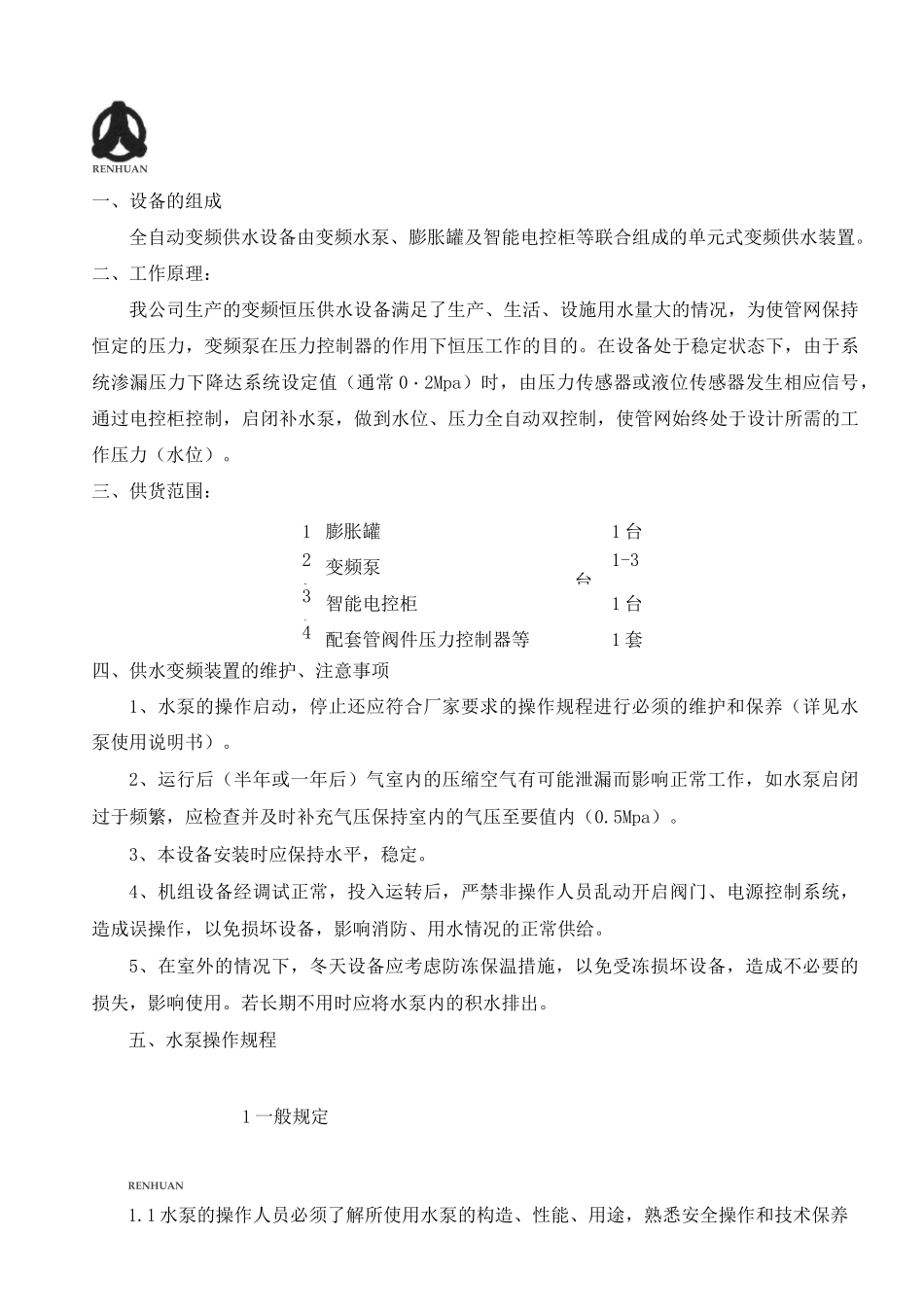

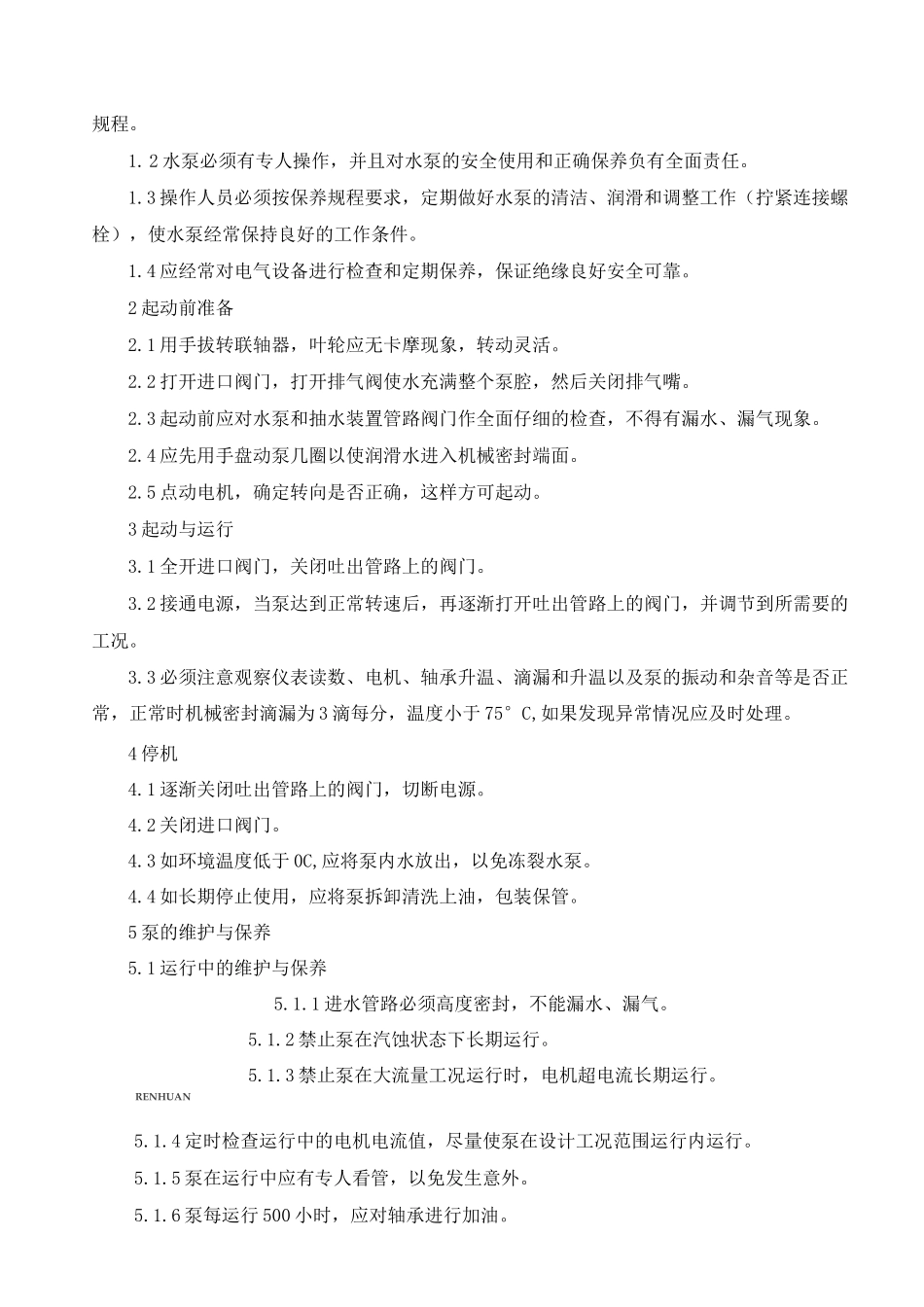

RENHUAN变频恒压供水设备操作维护说明济南市新星人环工程有限公司RENHUAN一、设备的组成全自动变频供水设备由变频水泵、膨胀罐及智能电控柜等联合组成的单元式变频供水装置。二、工作原理：我公司生产的变频恒压供水设备满足了生产、生活、设施用水量大的情况，为使管网保持恒定的压力，变频泵在压力控制器的作用下恒压工作的目的。在设备处于稳定状态下，由于系统渗漏压力下降达系统设定值（通常0・2Mpa）时，由压力传感器或液位传感器发生相应信号，通过电控柜控制，启闭补水泵，做到水位、压力全自动双控制，使管网始终处于设计所需的工作压力（水位）。三、供货范围：1、膨胀罐1台2、变频泵1-3台3、智能电控柜1台4、配套管阀件压力控制器等1套四、供水变频装置的维护、注意事项1、水泵的操作启动，停止还应符合厂家要求的操作规程进行必须的维护和保养（详见水泵使用说明书）。2、运行后（半年或一年后）气室内的压缩空气有可能泄漏而影响正常工作，如水泵启闭过于频繁，应检查并及时补充气压保持室内的气压至要值内（0.5Mpa）。3、本设备安装时应保持水平，稳定。4、机组设备经调试正常，投入运转后，严禁非操作人员乱动开启阀门、电源控制系统，造成误操作，以免损坏设备，影响消防、用水情况的正常供给。5、在室外的情况下，冬天设备应考虑防冻保温措施，以免受冻损坏设备，造成不必要的损失，影响使用。若长期不用时应将水泵内的积水排出。五、水泵操作规程1一般规定RENHUAN1.1水泵的操作人员必须了解所使用水泵的构造、性能、用途，熟悉安全操作和技术保养规程。1.2水泵必须有专人操作，并且对水泵的安全使用和正确保养负有全面责任。1.3操作人员必须按保养规程要求，定期做好水泵的清洁、润滑和调整工作（拧紧连接螺栓），使水泵经常保持良好的工作条件。1.4应经常对电气设备进行检查和定期保养，保证绝缘良好安全可靠。2起动前准备2.1用手拔转联轴器，叶轮应无卡摩现象，转动灵活。2.2打开进口阀门，打开排气阀使水充满整个泵腔，然后关闭排气嘴。2.3起动前应对水泵和抽水装置管路阀门作全面仔细的检查，不得有漏水、漏气现象。2.4应先用手盘动泵几圈以使润滑水进入机械密封端面。2.5点动电机，确定转向是否正确，这样方可起动。3起动与运行3.1全开进口阀门，关闭吐出管路上的阀门。3.2接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的阀门，并调节到所需要的工况。3.3必须注意观察仪表读数、电机、轴承升温、滴漏和升温以及泵的振动和杂音等是否正常，正常时机械密封滴漏为3滴每分，温度小于75°C,如果发现异常情况应及时处理。4停机4.1逐渐关闭吐出管路上的阀门，切断电源。4.2关闭进口阀门。4.3如环境温度低于0C,应将泵内水放出，以免冻裂水泵。4.4如长期停止使用，应将泵拆卸清洗上油，包装保管。5泵的维护与保养5.1运行中的维护与保养5.1.1进水管路必须高度密封，不能漏水、漏气。5.1.2禁止泵在汽蚀状态下长期运行。5.1.3禁止泵在大流量工况运行时，电机超电流长期运行。RENHUAN5.1.4定时检查运行中的电机电流值，尽量使泵在设计工况范围运行内运行。5.1.5泵在运行中应有专人看管，以免发生意外。5.1.6泵每运行500小时，应对轴承进行加油。5.1.7泵长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。5.2机械密封的维护与保养5.2.1机械密封润滑液应清洁无固体颗粒。5.2.2严禁机械密封在干磨情况下工作。5.2.3起动前应盘动泵（电机）几圈，以免突然起动造成机械密封断裂损坏。六、恒压变频供水设备电控使用说明1•特点1.1时尚外观，大尺寸液晶，显示信息丰富。1.2时间日期设定功能。1.3可保存10条故障信息，方便了解控制器运行情况。1.4双CPU结构设计，功能更强大。1.5全液晶显示，参数显示、设定一目了然，可设定供货商服务电话。1.6采用模糊控制原理，自动优化参数，操作简单方便，响应快、精度高、切换泵时管网压力冲击小。1.7定时换泵功能，可以精确到具体时间，提高水泵平均使用寿命。1.8提供两种节能方式：休眼功能和附属小泵功能。1.9超高压力、无水、压力信号、防爆压力等自动检测功...
