2、牵引管施工方案VIP免费

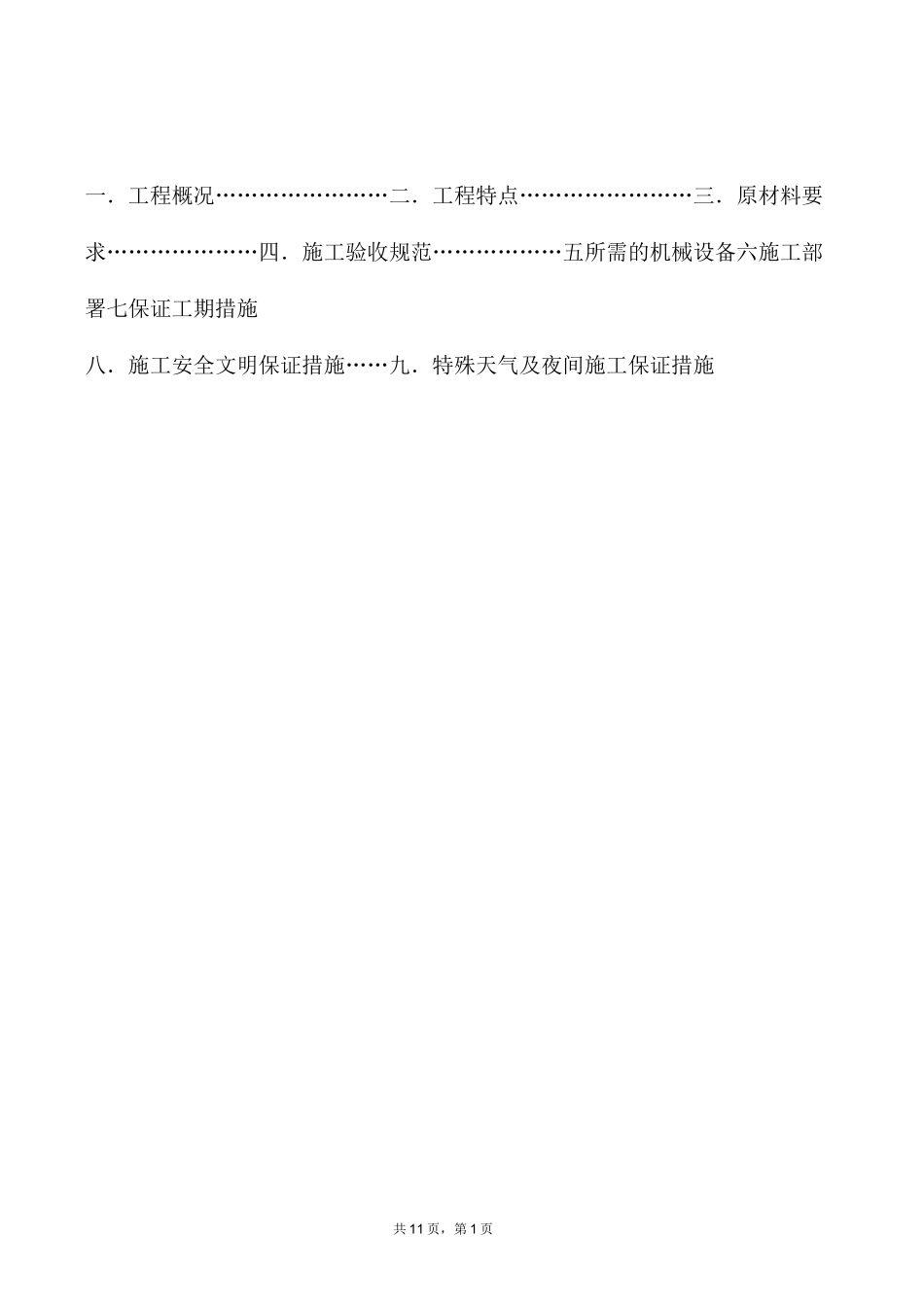

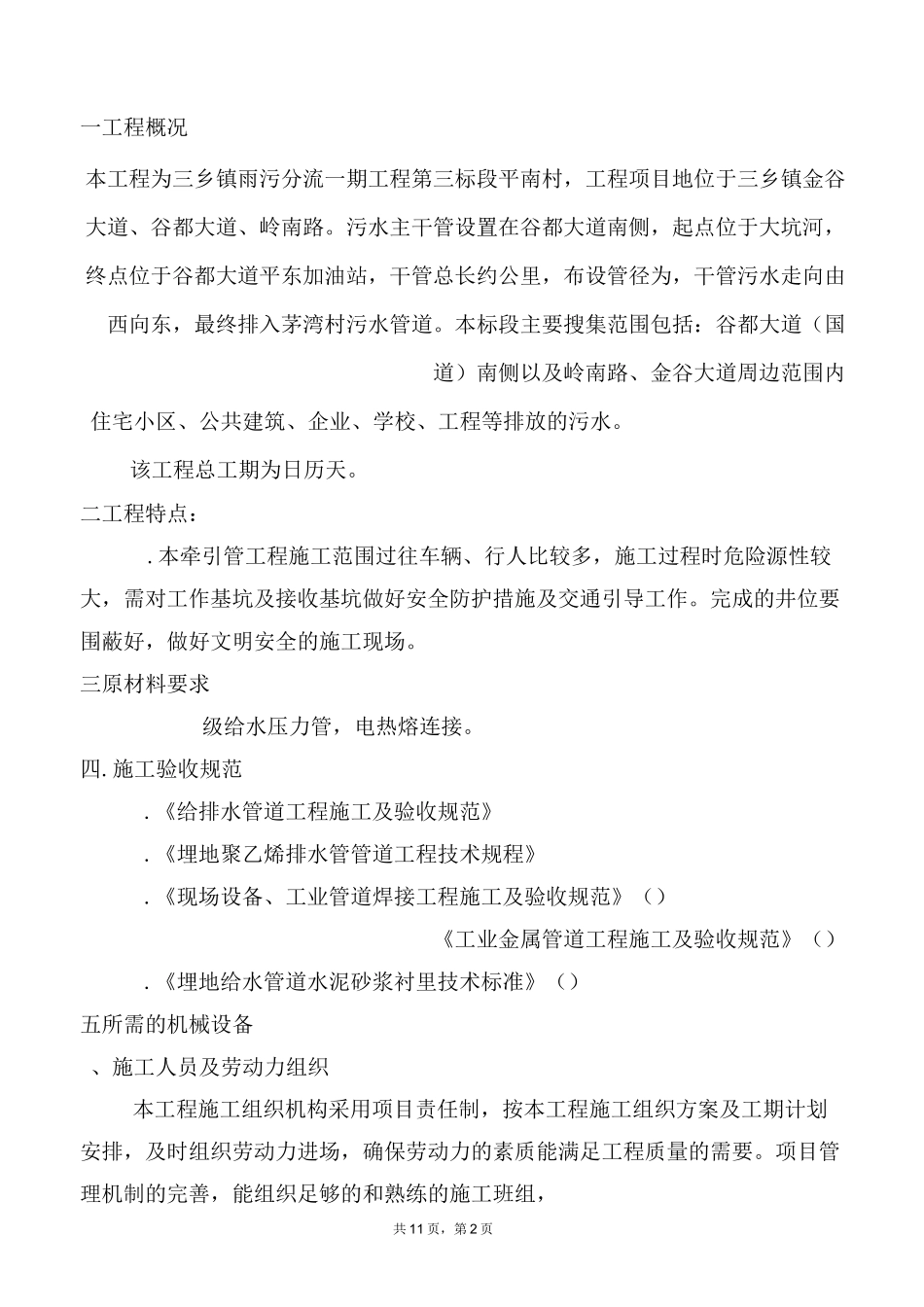

共11页，第1页一．工程概况……………………二．工程特点……………………三．原材料要求…………………四．施工验收规范………………五所需的机械设备六施工部署七保证工期措施八．施工安全文明保证措施……九．特殊天气及夜间施工保证措施共11页，第2页一工程概况本工程为三乡镇雨污分流一期工程第三标段平南村，工程项目地位于三乡镇金谷大道、谷都大道、岭南路。污水主干管设置在谷都大道南侧，起点位于大坑河，终点位于谷都大道平东加油站，干管总长约公里，布设管径为，干管污水走向由西向东，最终排入茅湾村污水管道。本标段主要搜集范围包括：谷都大道（国道）南侧以及岭南路、金谷大道周边范围内住宅小区、公共建筑、企业、学校、工程等排放的污水。该工程总工期为日历天。二工程特点：.本牵引管工程施工范围过往车辆、行人比较多，施工过程时危险源性较大，需对工作基坑及接收基坑做好安全防护措施及交通引导工作。完成的井位要围蔽好，做好文明安全的施工现场。三原材料要求级给水压力管，电热熔连接。四.施工验收规范.《给排水管道工程施工及验收规范》.《埋地聚乙烯排水管管道工程技术规程》.《现场设备、工业管道焊接工程施工及验收规范》（）《工业金属管道工程施工及验收规范》（）.《埋地给水管道水泥砂浆衬里技术标准》（）五所需的机械设备、施工人员及劳动力组织本工程施工组织机构采用项目责任制，按本工程施工组织方案及工期计划安排，及时组织劳动力进场，确保劳动力的素质能满足工程质量的需要。项目管理机制的完善，能组织足够的和熟练的施工班组，共11页，第3页为按计划完成工程施工进度提供了保障的条件，使该工程施工速度和质量得到保证。、劳动力使用计划表主要工种作业期人数（人）项目主管技术负责人机长及质安员操作工合计、施工主要机械的投入主要现场施工机具使用计划表序号名称型号规格单位数量进场时间备注定向钻机台管线仪台导向仪台卡车台电焊机台水准仪台水泵台、主要测量试验设备表序号名称型号单位数量备注水准仪台南方测绘仪台共11页，第4页钢尺米把六施工部署一施工进度：牵引管施工的主要工作量集中于谷都大道（即国道），其中排污主干管为，支管为，使用牵引管流水线施工。二、施工工艺测量定位一工作、接收坑形成f牵引设备就位一试钻、钻导向孔一泥浆制备一多级扩孔、管材连接加固一回拉管材一检查井砌筑一清理现场、根据设计图纸上井位的技术参数，和现场综合管线布置图，定出井位。、钻机就位检查钻机是否工作正常，钻机定位应准确、水平、稳固。、试钻启动钻机，钻入根钻杆，检查设备仪器是否运转良好，发现问题及时处理，试钻时还应检查泥浆混配系统是否渗漏。、泥浆设备：根据施工现场地质勘察，选择膨润土泥浆加稀释剂等添加剂通过非开挖铺管钻机泥浆混配系统调制均匀后备用。、钻导向孔根据测量的轴线，操作定向钻机水平钻进，路面上部采用定向钻进导向系统控制钻头的方向，严格按设计曲线形成导向孔。若发现钻头偏离设计轨迹或有偏离轨迹的趋势，通过调整钻头的倾角、旋转角等参数改变钻头方向。施工过程中，密切注意钻进过程中有无扭矩、钻压突变、泥浆漏失等异常情况，发现问题立即停止施工，待查明原因后采取相应措施后施工。共11页，第5页、多级扩孔导向孔完成后，卸下起始杆和导向钻头，换回扩钻头进行回扩。回扩过程中始终保持工作坑内泥浆坑内液面高度高于地下水位标高。回扩过程中使用好泥浆，扩孔时控制好泥浆各性能参数，不定期进行检测，按照施工要求及时调整泥浆性能指标。根据地层特点，合理控制回扩钻进速度，以利排渣。分三次回扩、最后一次回扩合理采用相应挤扩式钻头，如回拖力和回扩扭矩较大，则需多回扩一次，以利孔壁成型和稳定。钻进过程中，应及时作好施工原始记录，记录内容应包括钻进时间，轴线角度，扭矩，顶力，土质情况等。回扩过程中，密切注意钻进过程中有无扭矩、钻压突变等异常情况，发现问题立即停止施工，待查明原因后采取相应措施后施工。、回拉管道扩孔成功后，可以进行回拉管道工序。在回拖前要进行管线连接的工序，用热熔法将实壁管连接成与成孔长度相当的管道。准备好后，将管道与扩...
