锅炉焊接方案 VIP专享VIP免费

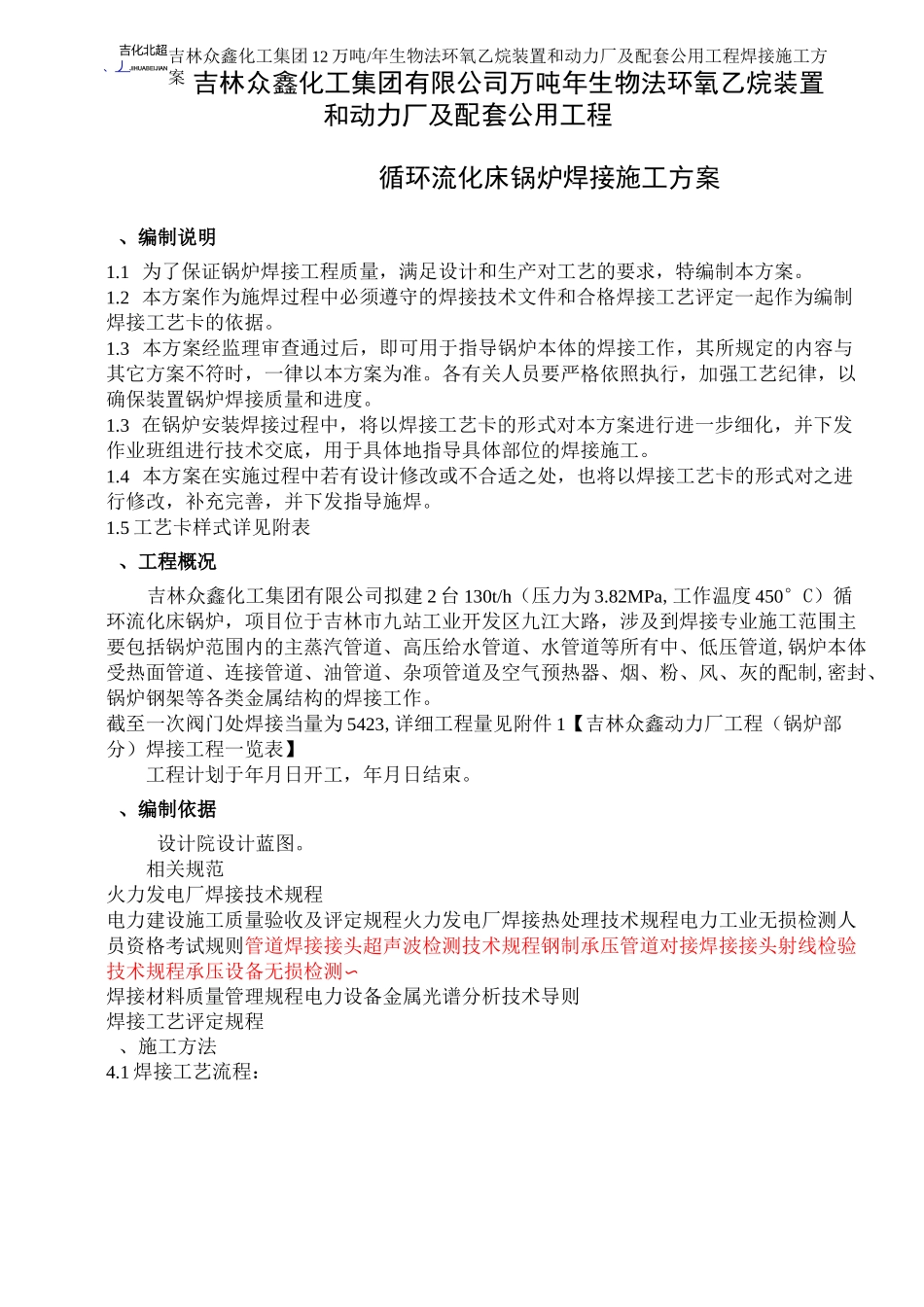

和动力厂及配套公用工程循环流化床锅炉焊接施工方案、编制说明1.1为了保证锅炉焊接工程质量，满足设计和生产对工艺的要求，特编制本方案。1.2本方案作为施焊过程中必须遵守的焊接技术文件和合格焊接工艺评定一起作为编制焊接工艺卡的依据。1.3本方案经监理审查通过后，即可用于指导锅炉本体的焊接工作，其所规定的内容与其它方案不符时，一律以本方案为准。各有关人员要严格依照执行，加强工艺纪律，以确保装置锅炉焊接质量和进度。1.3在锅炉安装焊接过程中，将以焊接工艺卡的形式对本方案进行进一步细化，并下发作业班组进行技术交底，用于具体地指导具体部位的焊接施工。1.4本方案在实施过程中若有设计修改或不合适之处，也将以焊接工艺卡的形式对之进行修改，补充完善，并下发指导施焊。1.5工艺卡样式详见附表、工程概况吉林众鑫化工集团有限公司拟建2台130t/h（压力为3.82MPa,工作温度450°C）循环流化床锅炉，项目位于吉林市九站工业开发区九江大路，涉及到焊接专业施工范围主要包括锅炉范围内的主蒸汽管道、高压给水管道、水管道等所有中、低压管道,锅炉本体受热面管道、连接管道、油管道、杂项管道及空气预热器、烟、粉、风、灰的配制,密封、锅炉钢架等各类金属结构的焊接工作。截至一次阀门处焊接当量为5423,详细工程量见附件1【吉林众鑫动力厂工程（锅炉部分）焊接工程一览表】工程计划于年月日开工，年月日结束。、编制依据设计院设计蓝图。相关规范火力发电厂焊接技术规程电力建设施工质量验收及评定规程火力发电厂焊接热处理技术规程电力工业无损检测人员资格考试规则管道焊接接头超声波检测技术规程钢制承压管道对接焊接接头射线检验技术规程承压设备无损检测〜焊接材料质量管理规程电力设备金属光谱分析技术导则焊接工艺评定规程、施工方法4.1焊接工艺流程：吉化北超、丿JIHUABEIJIAN吉林众鑫化工集团12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程焊接施工方案吉林众鑫化工集团有限公司万吨年生物法环氧乙烷装置否合格旦预热疋记记否是记记责任技术员焊工安装钳工/管工热处理工质检员4.2焊工要求：焊接钢结构的人员必须经过国家相应的技术培训及考核，合格后，在合格项目、证书有效期内进行施焊；焊接工艺管道部分的焊工，应具有国家技术监督局颁发的锅炉压力容器焊工合格证书，在有效期及合格项目范围内施焊,并应有不少于一年的专业技术实践；持有资格证书的焊工，经项目部及监理现场考核后发放现场合格焊工上岗证（具体做法如下），并将合格的焊工证报监理公司审核。从事热处理及无损检测的人员及单位，必须有相应的资质，并在有效期、合格项目内，热处理及无损检测人员需要报至专业监理审核。焊工入场，在焊工证符合要求的情况下，按照以下方法进行现场考核。根据现场实吉化北超、丿JHUABEIJIAN吉林众鑫化工集团12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程焊接施工方案吉林众鑫化工集团12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程焊接施工方案际情况，考试试件选择施工现场有代表性的管材进行考核。焊接质检员和技术人员应深入现场，做好自检、互检、监检和指导施工工作。焊接质量检查人员应根据图纸要求对焊接部件进行宏观的尺寸检验。4.3材料要求使用的所有焊材要具有出厂质量证明书，使用的各种辅助气体要具有出厂合格证，氩气纯度要求99.96%以上，各项指标符合规范要求。焊材保管和烘干要符合公司《焊材保管和烘干制度》的规定，并设专人负责焊材的烘干及发放，以避免误用和浪费。本项目烘干时间及温度具体如下表。焊材按规定放在焊条干燥箱内严格烘干。焊材烘干后要存放于焊条保温箱内，烘干箱和保温箱的热电偶必须定期校验合格。使用的各种辅助气体要妥善保管。焊条、焊丝应存放于干燥、通风良好、温度大于°C、且相对空气湿度小于的库房内。焊条在使用前应按照其说明书的要求进行烘焙，重复烘焙不得超过两次，使用时必须装入专用保温筒内，随用随取。焊丝在使用前必须清除锈、垢、油污。焊接设备要求焊接设备和机具必须性能良好、完好。焊接设备要放在机具房内，距离工作地点以内（但焊机使用可根据主工种施工要求灵活布置），预备...
