南方电网架线施工作业指导书VIP专享VIP免费

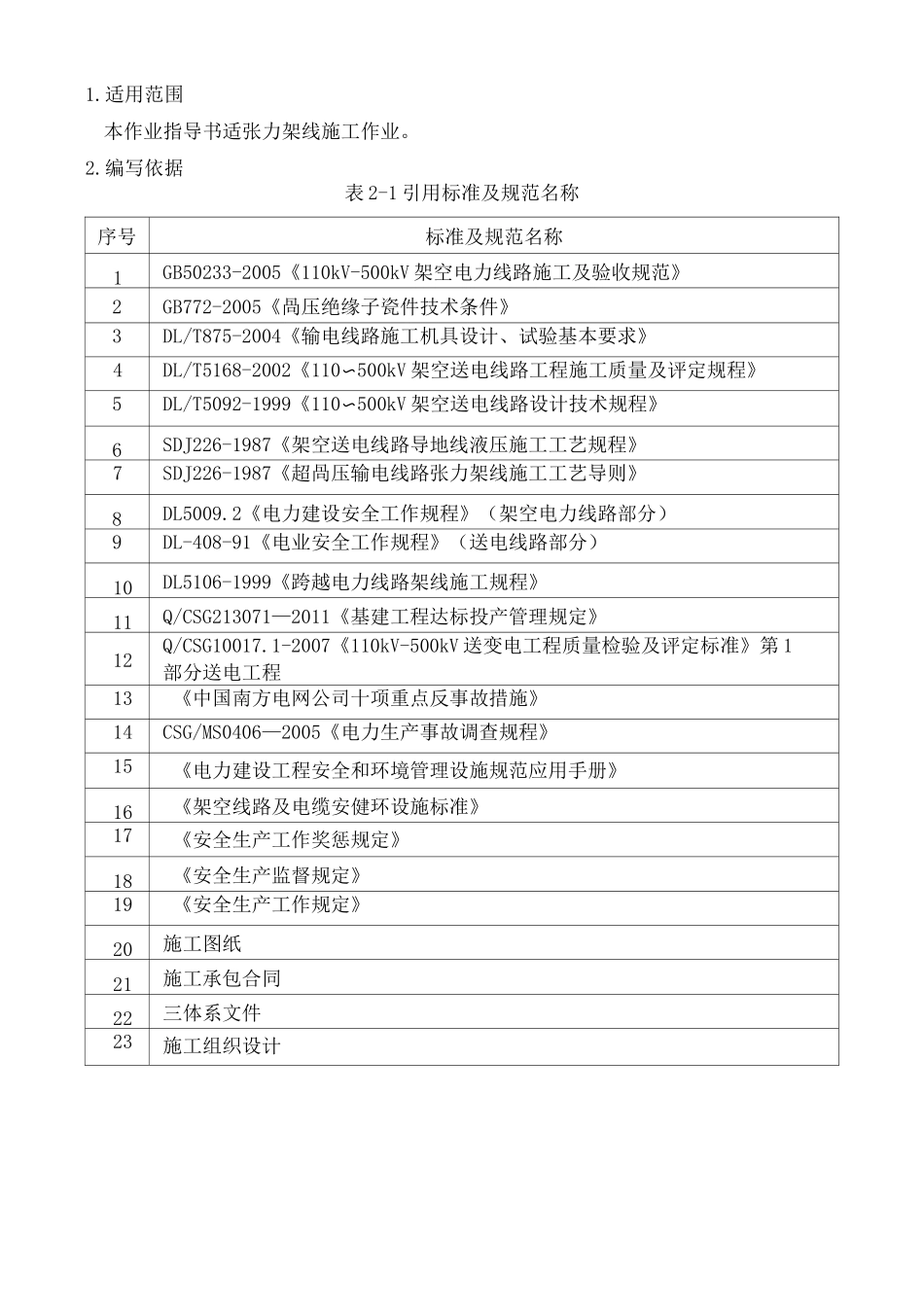

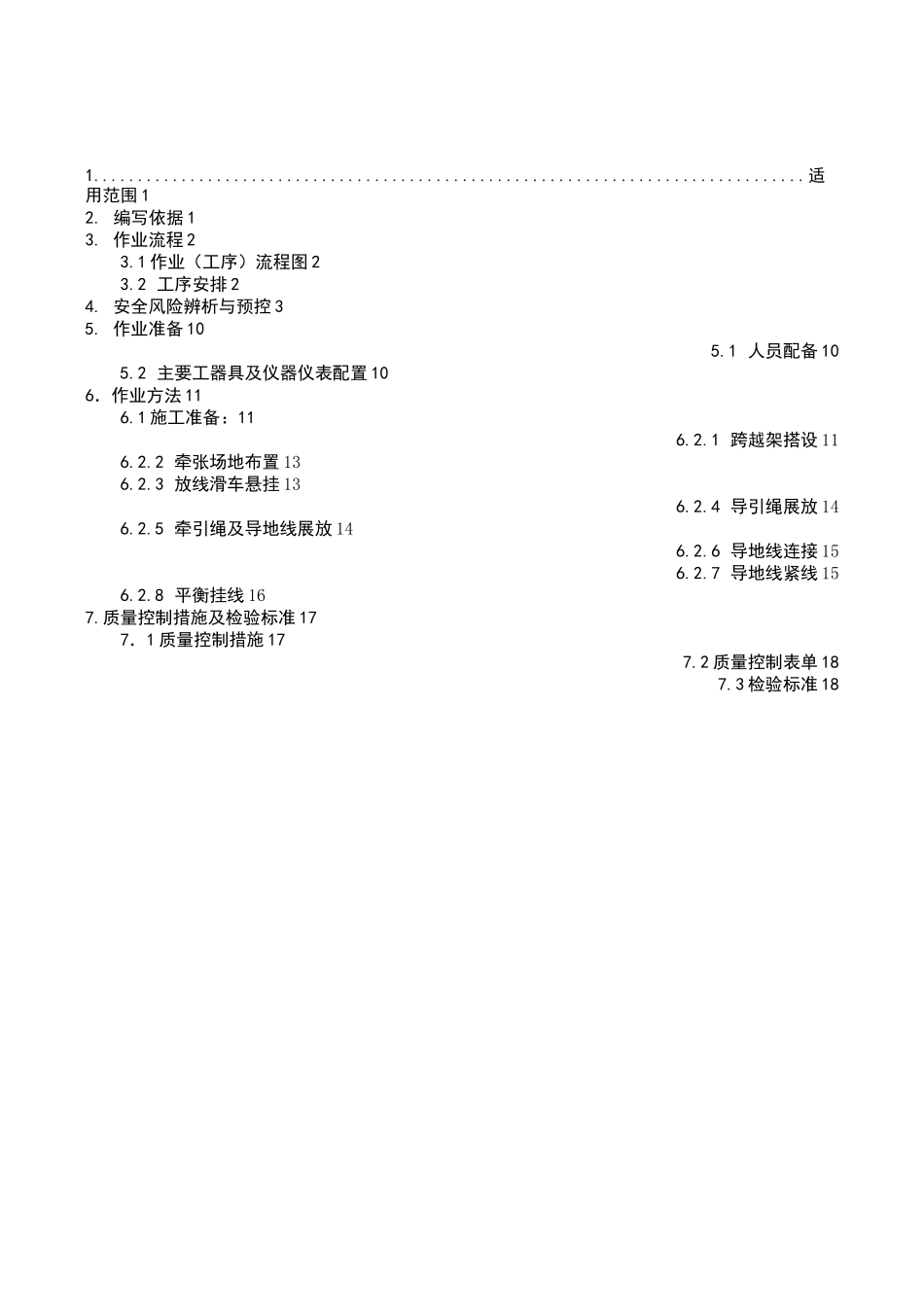

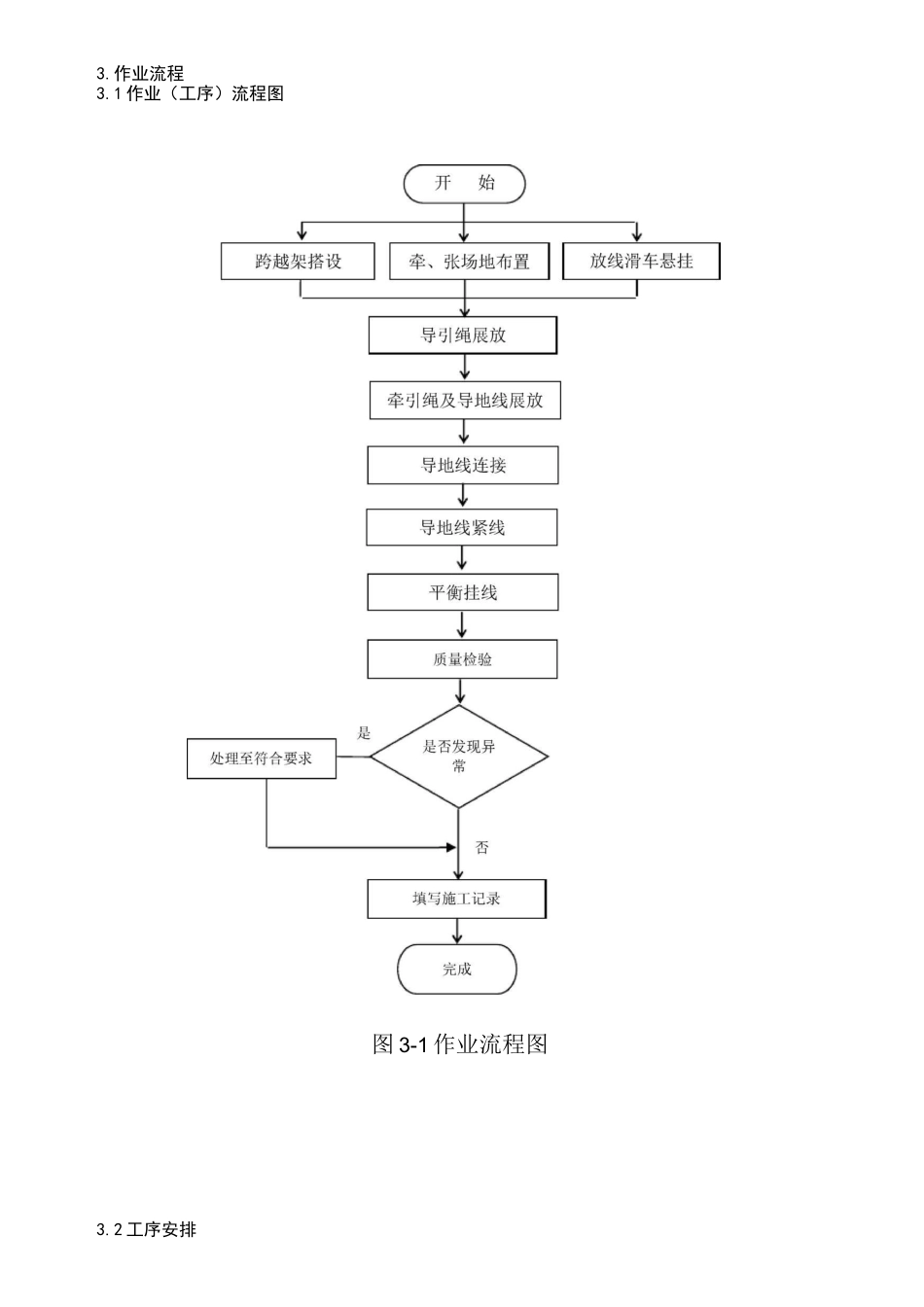

1.................................................................................适用范围12.编写依据13.作业流程23.1作业（工序）流程图23.2工序安排24.安全风险辨析与预控35.作业准备105.1人员配备105.2主要工器具及仪器仪表配置106．作业方法116.1施工准备：116.2.1跨越架搭设116.2.2牵张场地布置136.2.3放线滑车悬挂136.2.4导引绳展放146.2.5牵引绳及导地线展放146.2.6导地线连接156.2.7导地线紧线156.2.8平衡挂线167.质量控制措施及检验标准177．1质量控制措施177.2质量控制表单187.3检验标准181.适用范围本作业指导书适张力架线施工作业。2.编写依据表2-1引用标准及规范名称序号标准及规范名称1GB50233-2005《110kV-500kV架空电力线路施工及验收规范》2GB772-2005《咼压绝缘子瓷件技术条件》3DL/T875-2004《输电线路施工机具设计、试验基本要求》4DL/T5168-2002《110〜500kV架空送电线路工程施工质量及评定规程》5DL/T5092-1999《110〜500kV架空送电线路设计技术规程》6SDJ226-1987《架空送电线路导地线液压施工工艺规程》7SDJ226-1987《超咼压输电线路张力架线施工工艺导则》8DL5009.2《电力建设安全工作规程》（架空电力线路部分）9DL-408-91《电业安全工作规程》（送电线路部分）10DL5106-1999《跨越电力线路架线施工规程》11Q/CSG213071—2011《基建工程达标投产管理规定》12Q/CSG10017.1-2007《110kV-500kV送变电工程质量检验及评定标准》第1部分送电工程13《中国南方电网公司十项重点反事故措施》14CSG/MS0406—2005《电力生产事故调查规程》15《电力建设工程安全和环境管理设施规范应用手册》16《架空线路及电缆安健环设施标准》17《安全生产工作奖惩规定》18《安全生产监督规定》19《安全生产工作规定》20施工图纸21施工承包合同22三体系文件23施工组织设计3.作业流程3.1作业（工序）流程图图3-1作业流程图3.2工序安排表3-1工序安排表工序名称工序编号跨越架搭设牵张场地布置放线滑车悬挂导引绳展放牵引绳及导地线展放导地线连接平衡挂线4.安全风险辨析与预控4.1架线施工作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。4.2按《指南》中与人工挖孔桩基础作业相关联的《电网建设安全施工作业票》（编码：SDXL-ZW-09-01〜07/07）,结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。表4-1安全风险辨析及预控措施检查表序号危害名称风险种类风险等级风险控制措施1不按规定使用安全防护用具/个人防护用品物体打击咼处坠落低风险1.配备合格的安全防护用品（用具）。2•进入现场施工人员戴安全帽，并正确使用个人安全防护用品。3.空处作业人员必须使用全方位防冲击安全带。4.施工过程做好安全检查及安全2材料、设备和工具堆放失稳物体打击低风险1.器材按规程规范堆放，有防倾倒措施或防止滚落措施。3吊起的物件绑扎不牢固物体打击设备破损低风险1•安全监护制，技术人员到场指导。2•严格执行规程：吊件和起重臂下方严禁有人；严禁吊件从人或驾驶室上空越过；起重臂及吊件上严禁有人或有浮置物；吊挂钢丝绳间的夹角不得大于120°；起吊物绑扎牢4吊件起吊操作不按规程操作物体打击设备破损可接受的风险1•技术人员到场指导。2.确认制动装置完好有效。3•严格执行规程：起吊速度均匀、平稳，不得突然起落；吊件不得长时间悬空停留，短时间停留时，操作人员、指挥人员不得离开现场；序号危害名称风险种类风险等级风险控制措施时不得进行检修；吊钩悬挂点与吊物重心在同一垂线上，吊钩钢丝绳垂直，严禁偏拉斜吊；落钩时防止吊物局部着地引起吊绳偏斜；吊物未固定好严禁松钩；起吊成堆物件时，应有防止滚动或翻倒...
