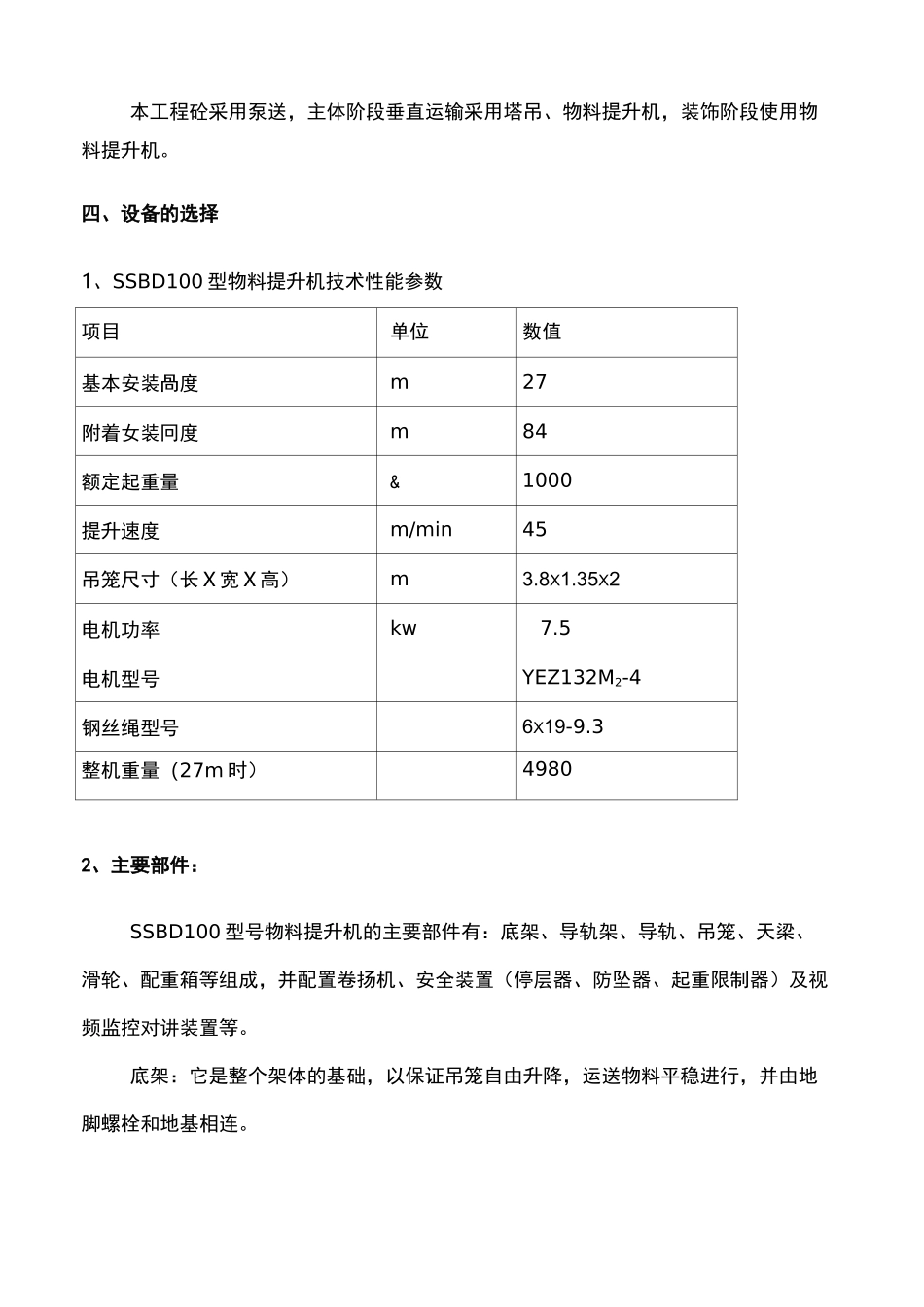

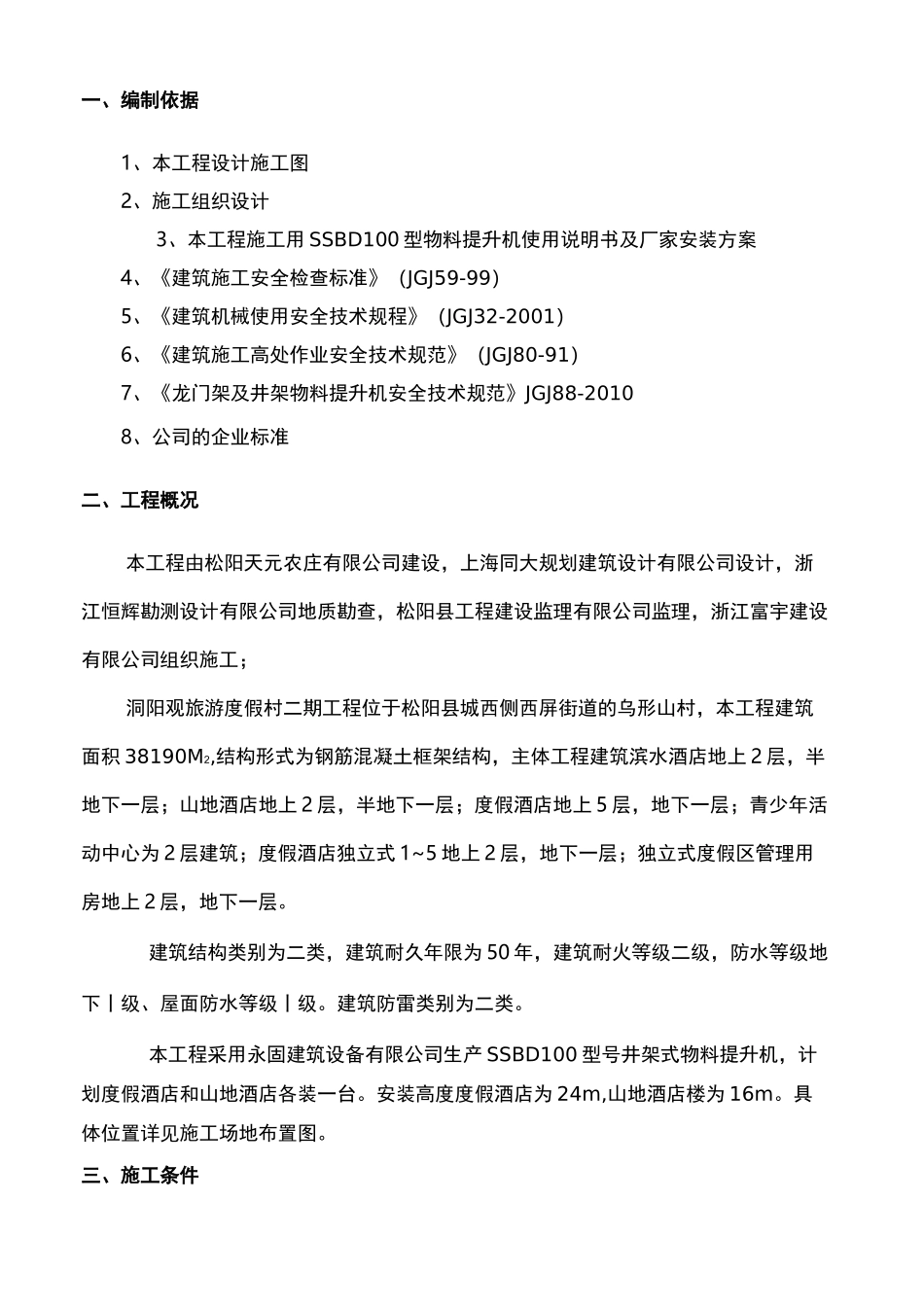

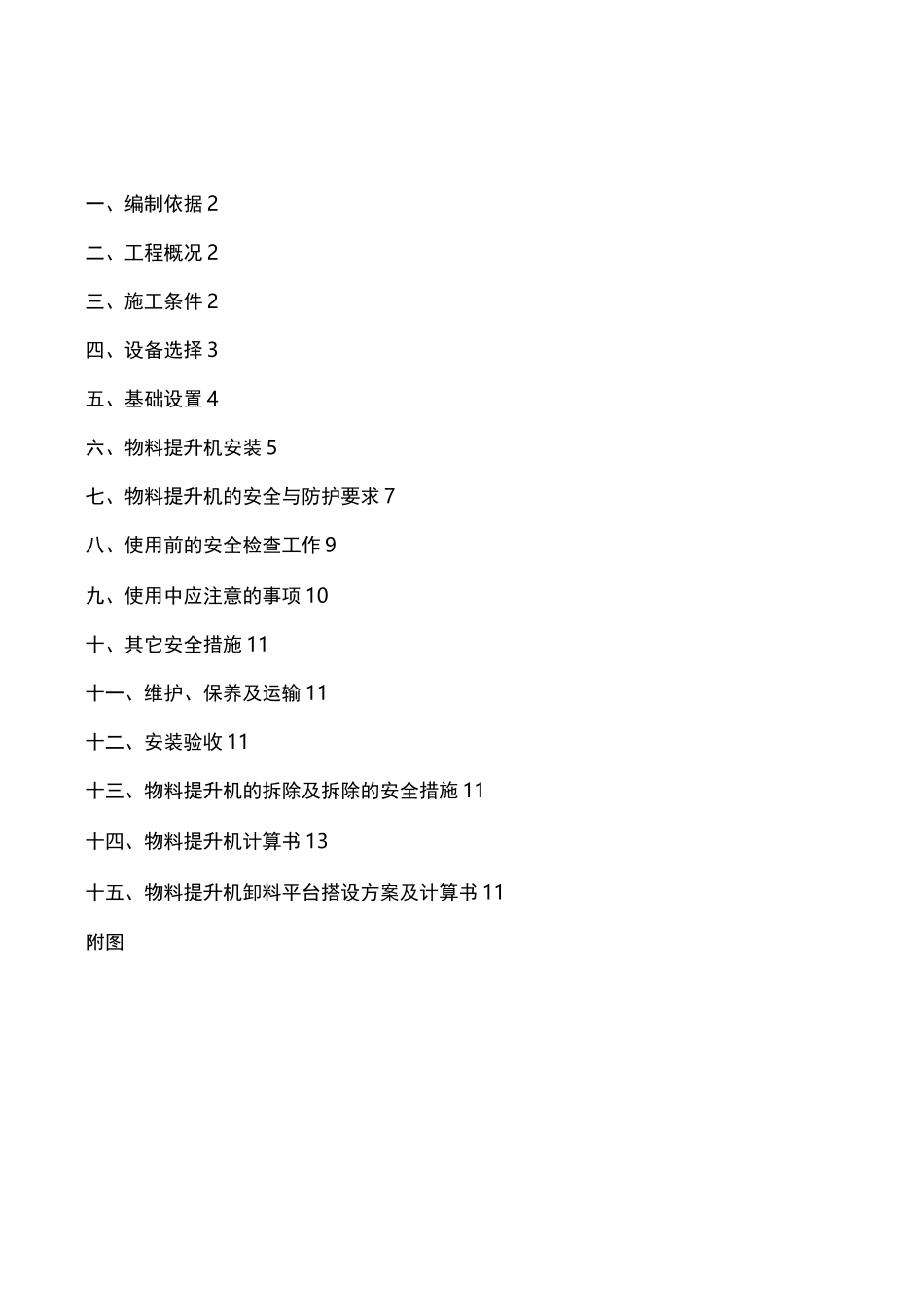

一、编制依据2二、工程概况2三、施工条件2四、设备选择3五、基础设置4六、物料提升机安装5七、物料提升机的安全与防护要求7八、使用前的安全检查工作9九、使用中应注意的事项10十、其它安全措施11十一、维护、保养及运输11十二、安装验收11十三、物料提升机的拆除及拆除的安全措施11十四、物料提升机计算书13十五、物料提升机卸料平台搭设方案及计算书11附图一、编制依据1、本工程设计施工图2、施工组织设计3、本工程施工用SSBD100型物料提升机使用说明书及厂家安装方案4、《建筑施工安全检查标准》（JGJ59-99）5、《建筑机械使用安全技术规程》（JGJ32-2001）6、《建筑施工高处作业安全技术规范》（JGJ80-91）7、《龙门架及井架物料提升机安全技术规范》JGJ88-20108、公司的企业标准二、工程概况本工程由松阳天元农庄有限公司建设，上海同大规划建筑设计有限公司设计，浙江恒辉勘测设计有限公司地质勘查，松阳县工程建设监理有限公司监理，浙江富宇建设有限公司组织施工；洞阳观旅游度假村二期工程位于松阳县城西侧西屏街道的乌形山村，本工程建筑面积38190M2,结构形式为钢筋混凝土框架结构，主体工程建筑滨水酒店地上2层，半地下一层；山地酒店地上2层，半地下一层；度假酒店地上5层，地下一层；青少年活动中心为2层建筑；度假酒店独立式1~5地上2层，地下一层；独立式度假区管理用房地上2层，地下一层。建筑结构类别为二类，建筑耐久年限为50年，建筑耐火等级二级，防水等级地下丨级、屋面防水等级丨级。建筑防雷类别为二类。本工程采用永固建筑设备有限公司生产SSBD100型号井架式物料提升机，计划度假酒店和山地酒店各装一台。安装高度度假酒店为24m,山地酒店楼为16m。具体位置详见施工场地布置图。三、施工条件本工程砼采用泵送，主体阶段垂直运输采用塔吊、物料提升机，装饰阶段使用物料提升机。四、设备的选择1、SSBD100型物料提升机技术性能参数项目单位数值基本安装咼度m27附着女装冋度m84额定起重量&1000提升速度m/min45吊笼尺寸（长X宽X高）m3.8X1.35X2电机功率kw7.5电机型号YEZ132M2-4钢丝绳型号6X19-9.3整机重量（27m时）49802、主要部件：SSBD100型号物料提升机的主要部件有：底架、导轨架、导轨、吊笼、天梁、滑轮、配重箱等组成，并配置卷扬机、安全装置（停层器、防坠器、起重限制器）及视频监控对讲装置等。底架：它是整个架体的基础，以保证吊笼自由升降，运送物料平稳进行，并由地脚螺栓和地基相连。五、基础设置物料提升机根据由厂家提供的施工升降机说明书要求，在基板面积土层整实或地基加固处理后，浇筑400X6500地梁，强度C30混凝土，配筋上下各2016、箍筋6@300。曳引机基础尺寸1050*2000mm，厚度600mm,混凝土强度C30，①8@150双层双向交错与地脚螺栓连接。12件M20螺栓以及曳引机基础由厂家进行施工指导。基础混凝土应充分震捣密实。基础表面经平整，平整度偏差＜5mm，6000*4000mm基础范围内，排水要畅通，不得有积水浸泡基础。在底板混凝土浇筑后，强度达到设计强度的70%以上，约7天后方可开始进行提升机安装，并保证提升机与外脚手架之间100mm的净距。六、物料提升机安装1、准备工作提升机由厂家派出技术人员负责安装，项目部派人配合。安装时，首先必须测定基础的水平度并进行校正。项目部配合人员听从厂家技术人员的指挥。安装前配备好手动葫芦、铁锤、撬棍、专用板手、力矩省力扳手等工具，清点机械零部件，核实基础的施工质量并准备好垫铁片，由项目部安全员和厂家技术人员对安装人员进行安全、技术、安装程序及相关注意事项等的交底。安装前应检查上岗人员及安全防护用品，设置警示标志，禁止无关人员进入安装场地，并准备安装用的40mm片子板。2、架体安装（1）、找平基础，安装底架，两根长与两根短的底节立角钢对角安装，度架成型后用水准仪校准底架四角水平（用垫钢板的方法找平）。对好地脚螺栓，预留孔内用C25混凝土浇捣并震捣密实，使地脚螺栓和升降机基础牢固结合后开始安装架体。（2）、安装三节标准层杆件，包括标准件立角钢、长横杆、短横杆、斜杆和底节轨、标准节导轨、连接板等，至6m高左右，再次用水准仪校准底架，各角高差不超过1mm，...
