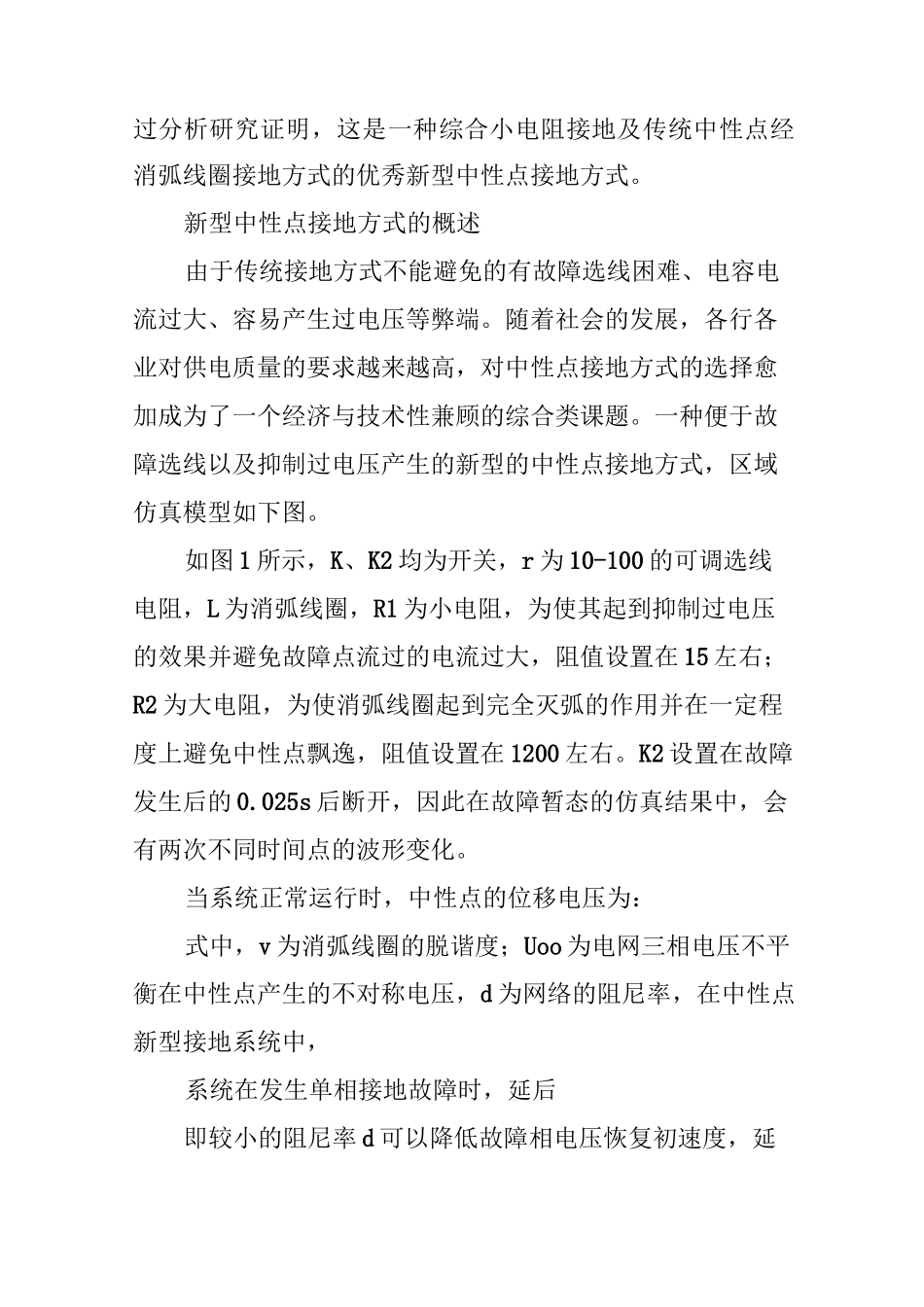

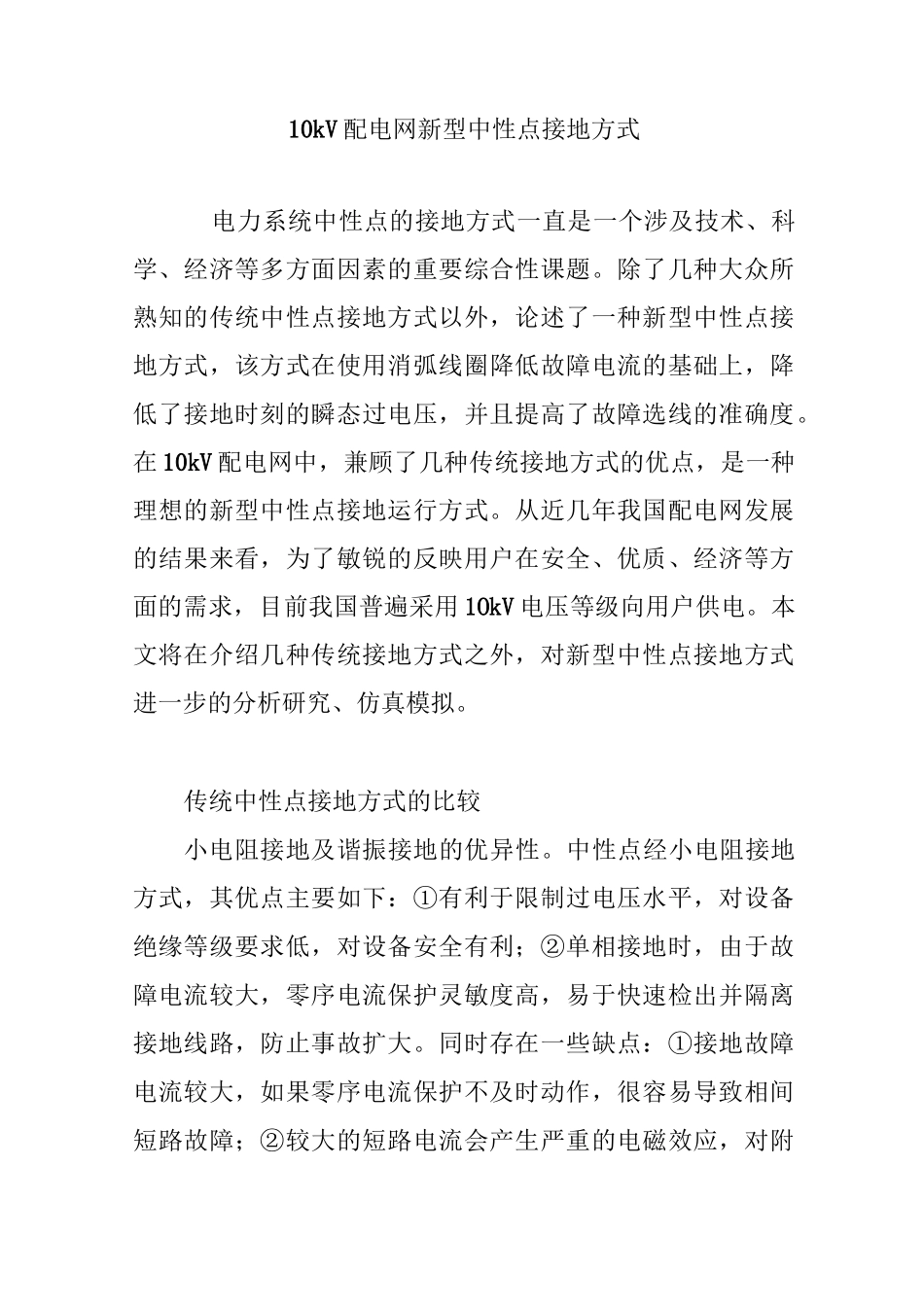

10kV配电网新型中性点接地方式电力系统中性点的接地方式一直是一个涉及技术、科学、经济等多方面因素的重要综合性课题。除了几种大众所熟知的传统中性点接地方式以外，论述了一种新型中性点接地方式，该方式在使用消弧线圈降低故障电流的基础上，降低了接地时刻的瞬态过电压，并且提高了故障选线的准确度。在10kV配电网中，兼顾了几种传统接地方式的优点，是一种理想的新型中性点接地运行方式。从近几年我国配电网发展的结果来看，为了敏锐的反映用户在安全、优质、经济等方面的需求，目前我国普遍采用1OkV电压等级向用户供电。本文将在介绍几种传统接地方式之外，对新型中性点接地方式进一步的分析研究、仿真模拟。传统中性点接地方式的比较小电阻接地及谐振接地的优异性。中性点经小电阻接地方式，其优点主要如下：①有利于限制过电压水平，对设备绝缘等级要求低，对设备安全有利；②单相接地时，由于故障电流较大，零序电流保护灵敏度高，易于快速检出并隔离接地线路，防止事故扩大。同时存在一些缺点：①接地故障电流较大，如果零序电流保护不及时动作，很容易导致相间短路故障；②较大的短路电流会产生严重的电磁效应，对附近的通讯线路干扰较大；③较大的短路电流会在故障点产生大量电离气体，建立持续的电弧，这导致线路发生可恢复的瞬时性接地故障时容易跳闸，线路跳闸率较高。中性点经消弧线圈接地方式亦称为谐振接地，具有以下优点：①发生单相接地故时消弧线圈产生的感性电流补偿电网产生的容性电流，可以使故障点电流接近于零，增强了供电可靠性；②故障电流小，可以有效阻止瞬时性接地向永久性接地故障的演变；此外，中性点经消弧线圈接地系统还具有人身设备安全性好、电磁兼容性强和运行维护工作量小等一系列优点。但也存在一定的缺点：①对补偿要求比较苛刻,运行要求比较严格；②为适应不断增长的电容电流的要求，要求不断增加消弧线圈数量以增加其补偿容量，很不经济：⑤发生单相接地故障时，健全相电压升高，容易引起绝缘损坏。对传统接地方式取优去劣的途径。收集某地10kV配电网在2014年度的接地故障情况与连接在10kV系统上的消弧线圈动作情况发现：在发生单相接地短路时，由于消弧线圈没有完全有效抑制线路产生的瞬态过电压，导致配电网绝缘薄弱处发生了闪络或击穿，从而使系统发生相间短路的概率升高。为了解决实际运用中消弧线圈出现的问题，在中性点经消弧线圈接地的基础上，并联一个中值电阻抑制过电压，经过分析研究证明，这是一种综合小电阻接地及传统中性点经消弧线圈接地方式的优秀新型中性点接地方式。新型中性点接地方式的概述由于传统接地方式不能避免的有故障选线困难、电容电流过大、容易产生过电压等弊端。随着社会的发展，各行各业对供电质量的要求越来越高，对中性点接地方式的选择愈加成为了一个经济与技术性兼顾的综合类课题。一种便于故障选线以及抑制过电压产生的新型的中性点接地方式，区域仿真模型如下图。如图1所示，K、K2均为开关，r为10-100的可调选线电阻，L为消弧线圈，R1为小电阻，为使其起到抑制过电压的效果并避免故障点流过的电流过大，阻值设置在15左右；R2为大电阻，为使消弧线圈起到完全灭弧的作用并在一定程度上避免中性点飘逸，阻值设置在1200左右。K2设置在故障发生后的0.025s后断开，因此在故障暂态的仿真结果中，会有两次不同时间点的波形变化。当系统正常运行时，中性点的位移电压为：式中，v为消弧线圈的脱谐度；Uoo为电网三相电压不平衡在中性点产生的不对称电压，d为网络的阻尼率，在中性点新型接地系统中，系统在发生单相接地故障时，延后即较小的阻尼率d可以降低故障相电压恢复初速度，延长电压恢复时间，降低发生间歇性电弧接地的概率。而且适当大小的阻尼率在一定程度上可以防止中性点位移电压过高。新型中性点接地方式的故障仿真分析设置架空线路在距离母线7km处，过渡电阻为2D,时,发生c相单相接地故障。故障发生的时间区域0.095s〜0.11s之间，观察并分析仿真得到的三相电流、三相电压与零序电压第一次发生波动的波形。如图2、图3以及图4所示：在c线路单相故障发生时，波形初次变化。故障电流在发生一个小故障...
