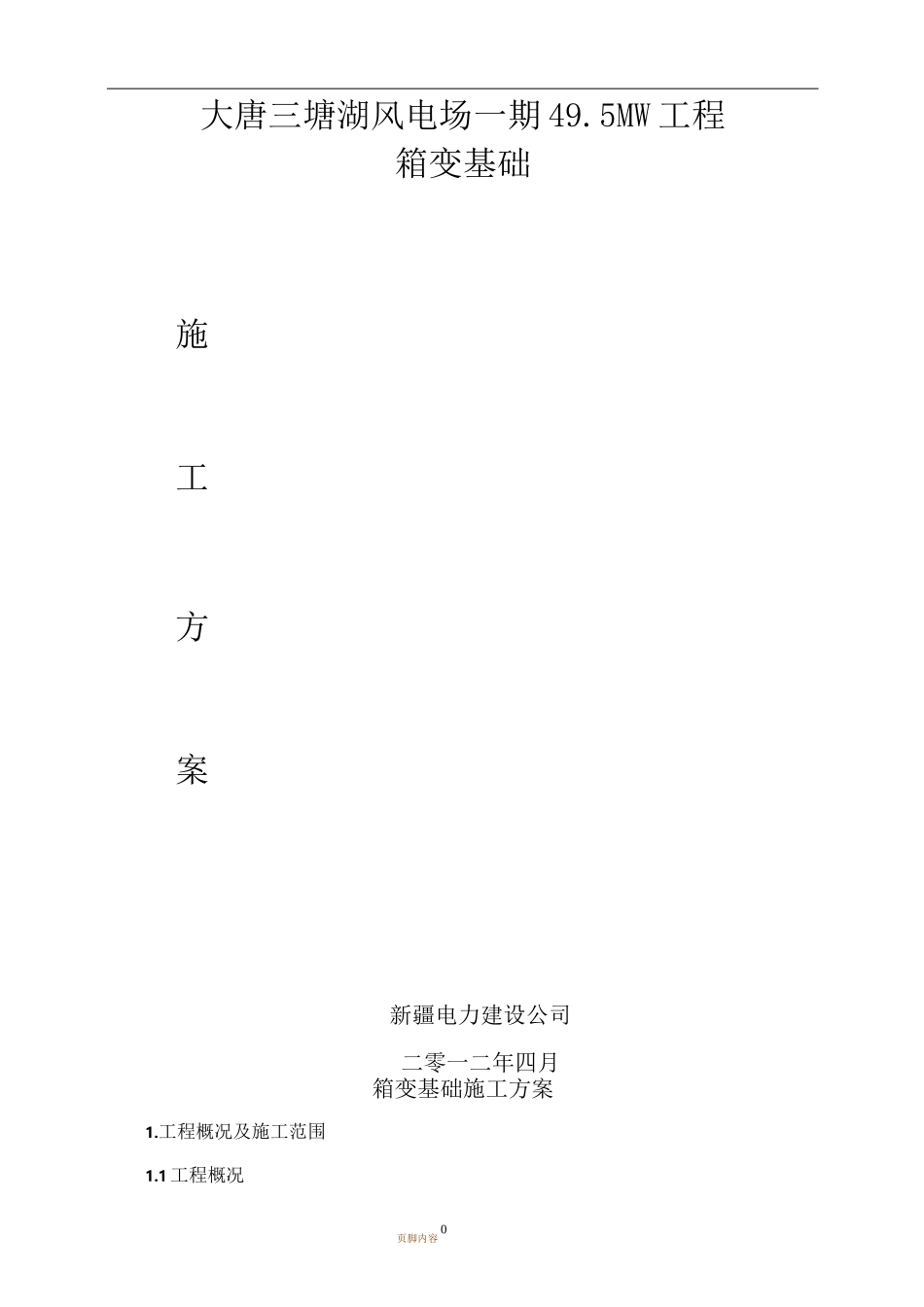

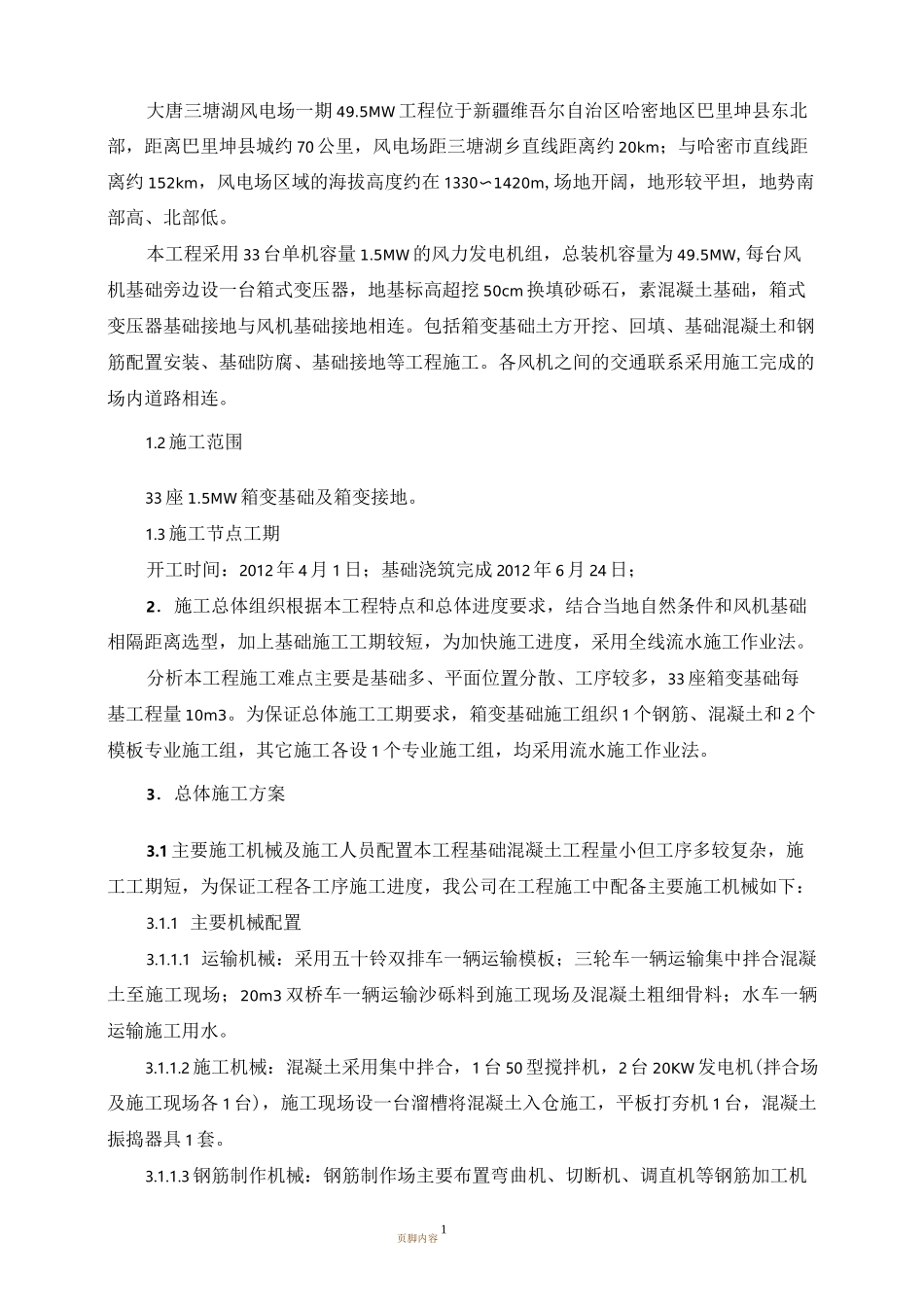

页脚内容0大唐三塘湖风电场一期49.5MW工程箱变基础施工方案新疆电力建设公司二零一二年四月箱变基础施工方案1.工程概况及施工范围1.1工程概况页脚内容1大唐三塘湖风电场一期49.5MW工程位于新疆维吾尔自治区哈密地区巴里坤县东北部，距离巴里坤县城约70公里，风电场距三塘湖乡直线距离约20km；与哈密市直线距离约152km，风电场区域的海拔高度约在1330〜1420m,场地开阔，地形较平坦，地势南部高、北部低。本工程采用33台单机容量1.5MW的风力发电机组，总装机容量为49.5MW,每台风机基础旁边设一台箱式变压器，地基标高超挖50cm换填砂砾石，素混凝土基础，箱式变压器基础接地与风机基础接地相连。包括箱变基础土方开挖、回填、基础混凝土和钢筋配置安装、基础防腐、基础接地等工程施工。各风机之间的交通联系采用施工完成的场内道路相连。1.2施工范围33座1.5MW箱变基础及箱变接地。1.3施工节点工期开工时间：2012年4月1日；基础浇筑完成2012年6月24日；2．施工总体组织根据本工程特点和总体进度要求，结合当地自然条件和风机基础相隔距离选型，加上基础施工工期较短，为加快施工进度，采用全线流水施工作业法。分析本工程施工难点主要是基础多、平面位置分散、工序较多，33座箱变基础每基工程量10m3。为保证总体施工工期要求，箱变基础施工组织1个钢筋、混凝土和2个模板专业施工组，其它施工各设1个专业施工组，均采用流水施工作业法。3．总体施工方案3.1主要施工机械及施工人员配置本工程基础混凝土工程量小但工序多较复杂，施工工期短，为保证工程各工序施工进度，我公司在工程施工中配备主要施工机械如下：3.1.1主要机械配置3.1.1.1运输机械：采用五十铃双排车一辆运输模板；三轮车一辆运输集中拌合混凝土至施工现场；20m3双桥车一辆运输沙砾料到施工现场及混凝土粗细骨料；水车一辆运输施工用水。3.1.1.2施工机械：混凝土采用集中拌合，1台50型搅拌机，2台20KW发电机(拌合场及施工现场各1台)，施工现场设一台溜槽将混凝土入仓施工，平板打夯机1台，混凝土振捣器具1套。3.1.1.3钢筋制作机械：钢筋制作场主要布置弯曲机、切断机、调直机等钢筋加工机页脚内容2械各1台。3.1.1.4混凝土供应配置：本工程混凝土工程量小，采用50型搅拌机集中拌合混凝土。3.1.1.5其它施工机具(见附表1)。3.1.2主要施工人员配置：工程施工人员及工种配置(见附表2)。3.2箱式变压器基础施工箱变基础施工工艺流程：定位放线f土方开挖及沙砾料换填f垫层施工f地板混凝土f模板安装及预埋件安装f混凝土浇灌f养护f基础防腐施工f基础接地施工f土方回填3.2.1定位放线3.2.1测量放线：根据坐标绘制放线图f补测坐标控制点并埋设控制桩f使用定位桩进行放线及标高引测f验线并做好放线、验线记录3.2.1.1、测量依据：a.《工程测量规范》(GB5002693)b.测绘院给定的场区平面、高程测量成果；c.工程施工图纸。3.2.1.2测量准备：对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，并对施工测量人员进行有关的技术交底，根据图纸条件及工程内部结构特征确定平面控制网形式及组成。3.2.1.3场区平面控制网的测设a.场区平面控制网布设原则：(a)平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；(b)布设平面控制网形首先根据设计总平面图，现场施工平面布置图；(c)选点应选在通视条件良好、安全、易保护的地方；(d)桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；b.场区平面控制网的布设：根据测绘院给定的定桩位，并依据总平面图上有关基础详细位置关系，确定基础须定位的纵横主轴线，然后以给定的定桩位为基准，采用极坐标或直角坐标定位放样的方法定出各基础主轴线的控制桩。经角度、距离校测符合点位限差要求后，作为该基础的轴线控制网。3.2.1.4高程控制网的建立页脚内容3a.为保证基础竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的水准基点（至少应提供三个），采用精密水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证...
