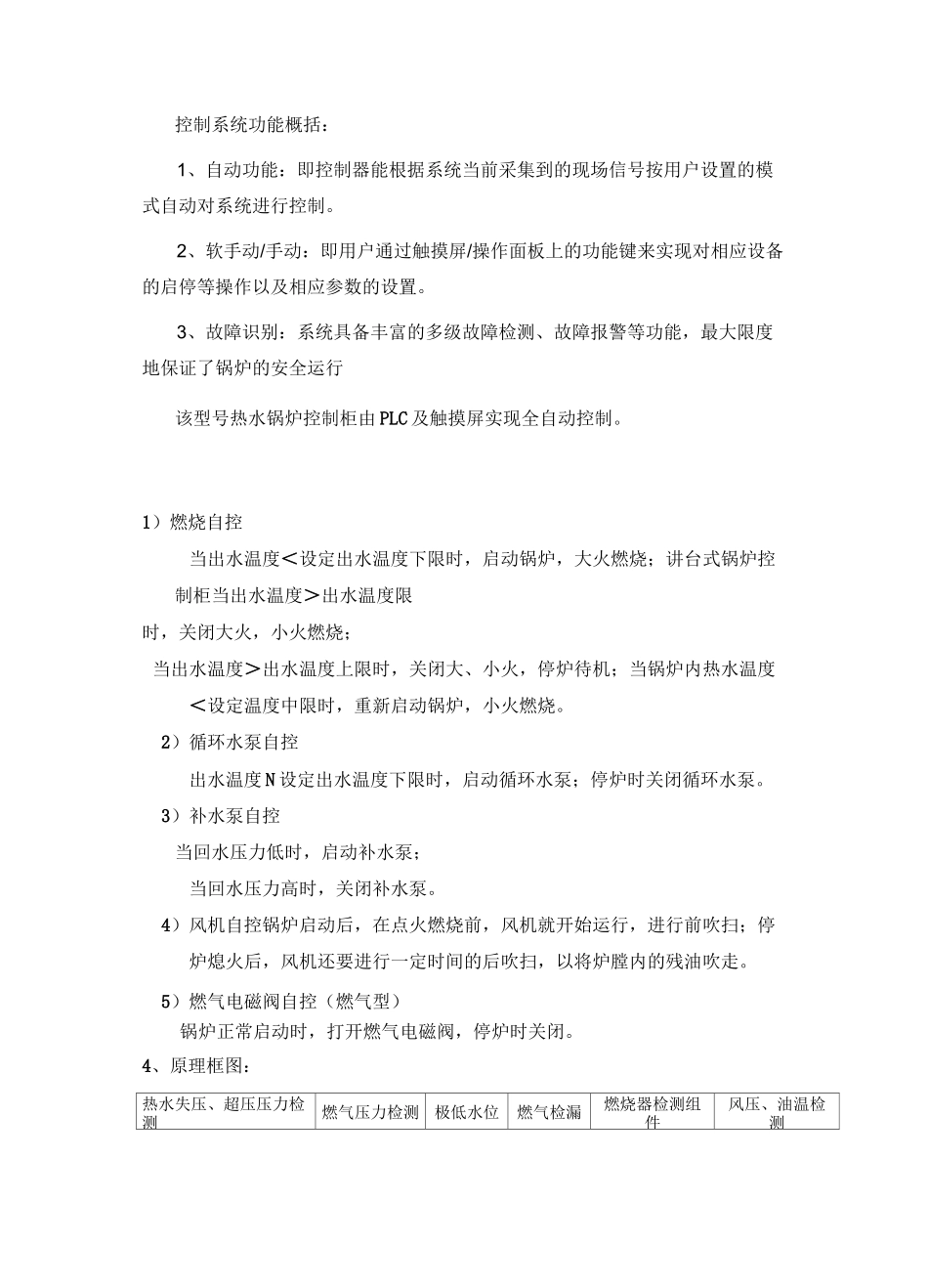

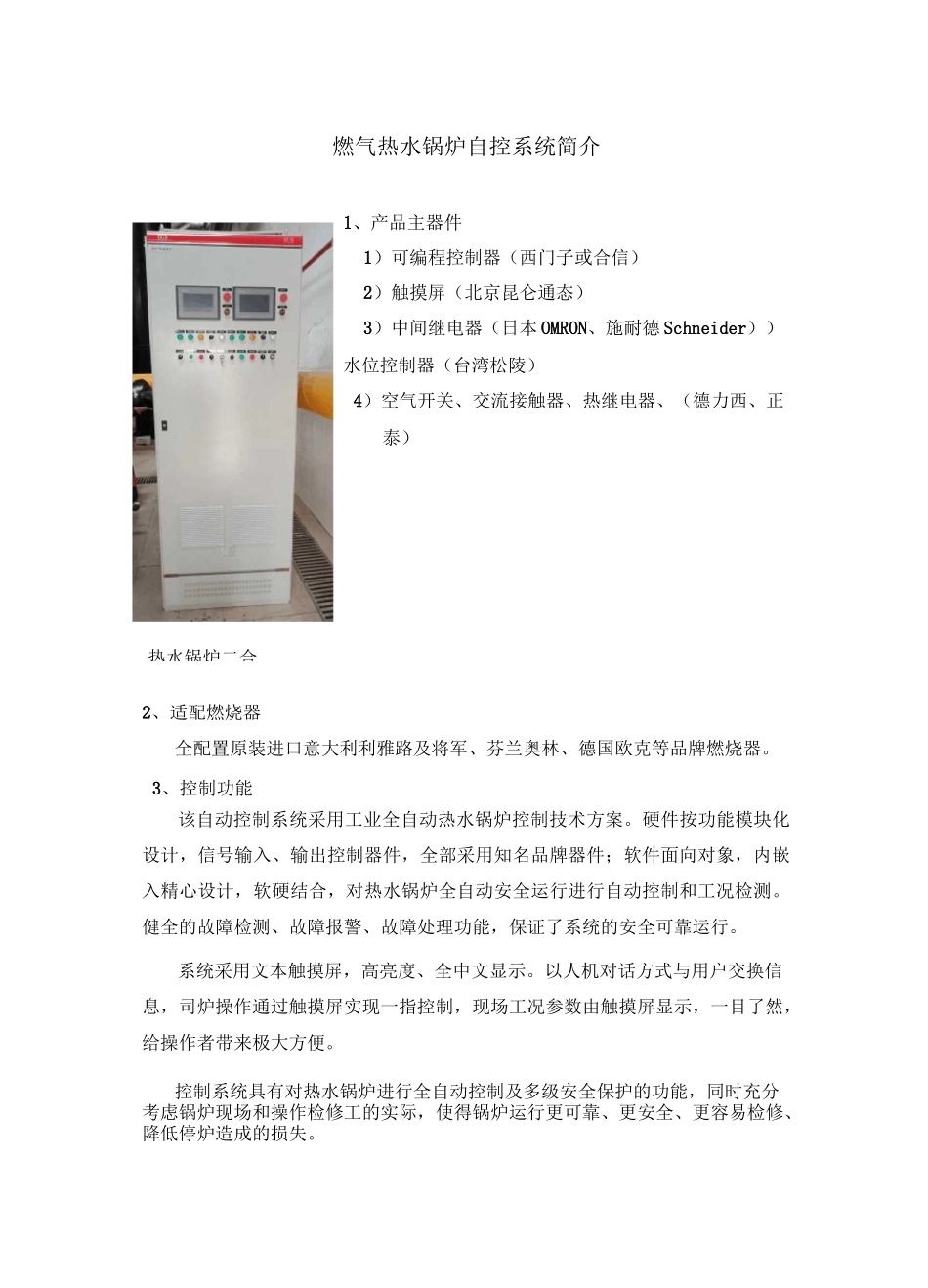

锅炉控制系统改造方案燃气热水锅炉自控系统简介1、产品主器件1）可编程控制器（西门子或合信）2）触摸屏（北京昆仑通态）3）中间继电器（日本OMRON、施耐德Schneider））水位控制器（台湾松陵）4）空气开关、交流接触器、热继电器、（德力西、正泰）2、适配燃烧器全配置原装进口意大利利雅路及将军、芬兰奥林、德国欧克等品牌燃烧器。3、控制功能该自动控制系统采用工业全自动热水锅炉控制技术方案。硬件按功能模块化设计，信号输入、输出控制器件，全部采用知名品牌器件；软件面向对象，内嵌入精心设计，软硬结合，对热水锅炉全自动安全运行进行自动控制和工况检测。健全的故障检测、故障报警、故障处理功能，保证了系统的安全可靠运行。系统采用文本触摸屏，高亮度、全中文显示。以人机对话方式与用户交换信息，司炉操作通过触摸屏实现一指控制，现场工况参数由触摸屏显示，一目了然，给操作者带来极大方便。控制系统具有对热水锅炉进行全自动控制及多级安全保护的功能，同时充分考虑锅炉现场和操作检修工的实际，使得锅炉运行更可靠、更安全、更容易检修、降低停炉造成的损失。热水锅炉二合控制系统功能概括：1、自动功能：即控制器能根据系统当前采集到的现场信号按用户设置的模式自动对系统进行控制。2、软手动/手动：即用户通过触摸屏/操作面板上的功能键来实现对相应设备的启停等操作以及相应参数的设置。3、故障识别：系统具备丰富的多级故障检测、故障报警等功能，最大限度地保证了锅炉的安全运行该型号热水锅炉控制柜由PLC及触摸屏实现全自动控制。1）燃烧自控当出水温度＜设定出水温度下限时，启动锅炉，大火燃烧；讲台式锅炉控制柜当出水温度＞出水温度限时，关闭大火，小火燃烧；当出水温度＞出水温度上限时，关闭大、小火，停炉待机；当锅炉内热水温度＜设定温度中限时，重新启动锅炉，小火燃烧。2）循环水泵自控出水温度N设定出水温度下限时，启动循环水泵；停炉时关闭循环水泵。3）补水泵自控当回水压力低时，启动补水泵；当回水压力高时，关闭补水泵。4）风机自控锅炉启动后，在点火燃烧前，风机就开始运行，进行前吹扫；停炉熄火后，风机还要进行一定时间的后吹扫，以将炉膛内的残油吹走。5）燃气电磁阀自控（燃气型）锅炉正常启动时，打开燃气电磁阀，停炉时关闭。4、原理框图：热水失压、超压压力检测燃气压力检测极低水位燃气检漏燃烧器检测组件风压、油温检测输入信号5、安全保护功能1）低水位故障当锅炉内水位极低缺水时，系统自动关闭所有受控设备，同时“低水位”声光报警指示。2）温度极高故障当锅炉内热水温度超过设定的极高值时，系统自动关闭所有受控设备，同时“超高温度”声光报警指示。3）超高压力故障当锅炉内水压高于锅炉额定水压时，系统自动关闭所有受控设备，同时“超高压力”声光报警指示。4）压力不足故障当锅炉内水压过低时，系统自动关闭所有受控设备，同时“压力不足”声光报警指示。5）熄火故障如果因各种原因及故障，锅炉不能正常燃烧时，系统自动关闭所有受控设备，同时“熄火”声光报警指示。6）气压故障（燃气型）管道内燃气压力低于或高于设定的正常气压范围值时，系统将停炉待机。7）风门开故障、风门关小故障、风门关闭故障（都为风门故障）当电脑发出风门开（关小或关闭）信号后，在一段时间内风门不能到位，系统将认为风门出现问题会以声音报警。8）其它还有如：高水位、点火失败、故障见火、燃气泄漏、风门检测失效等，都会发出长、短不同的间歇音报警。以上所有故障声音报警，都有消音装置。6、记录存储功能电脑（PLC）能够自动记录各种数据参数，如点火次数；锅炉风机、水泵运行时间；各种故障报警的参数等数据，可使用触摸屏进行查录、统计、管理。因为该系统为触摸屏智能操作系统，有别于传统的拨钮、按钮操作，是一种人人都会使用的计算机输入设备，或者说是人人都会使用的与计算机沟通的设备。人人都会使用，是触摸屏最大的魔力，这一点无论是键盘还是鼠标，都无法与其相比。7、人机界面操作方式：智能锅炉采用智能化触摸屏作为人机界面配有多级全中文菜单并具有锅炉运行状态模拟图形显示功能及汉字数字显示功能，能实...
