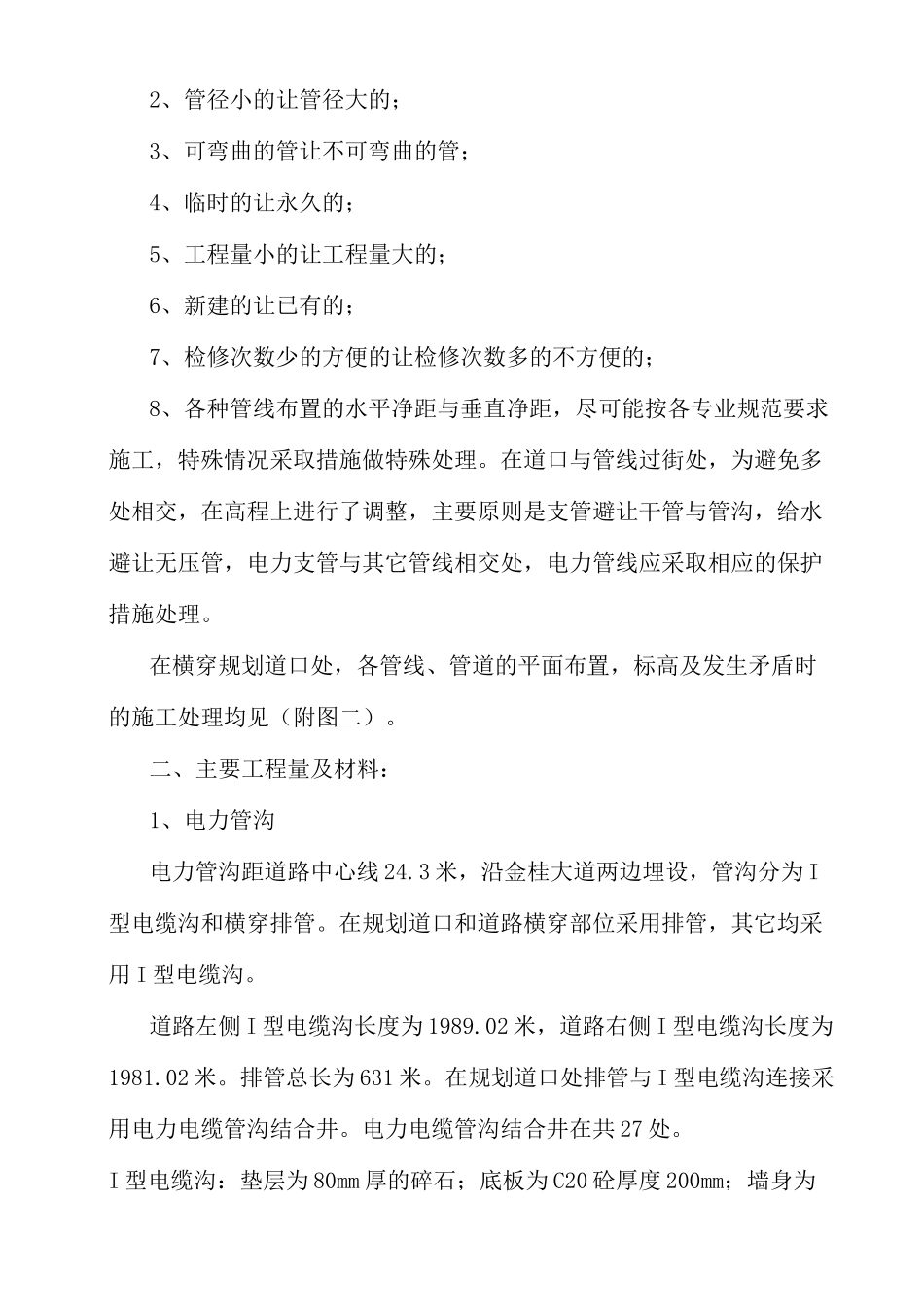

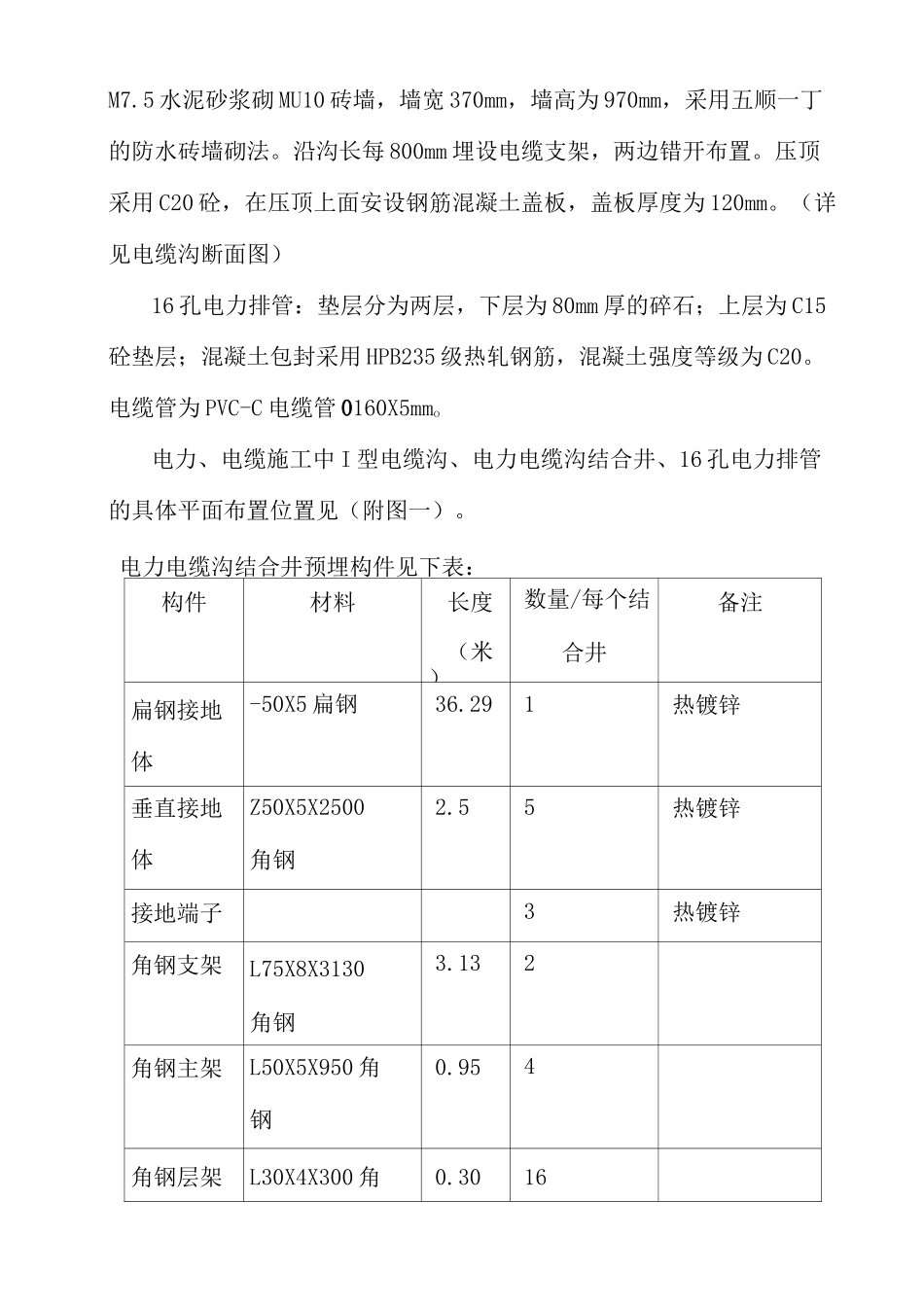

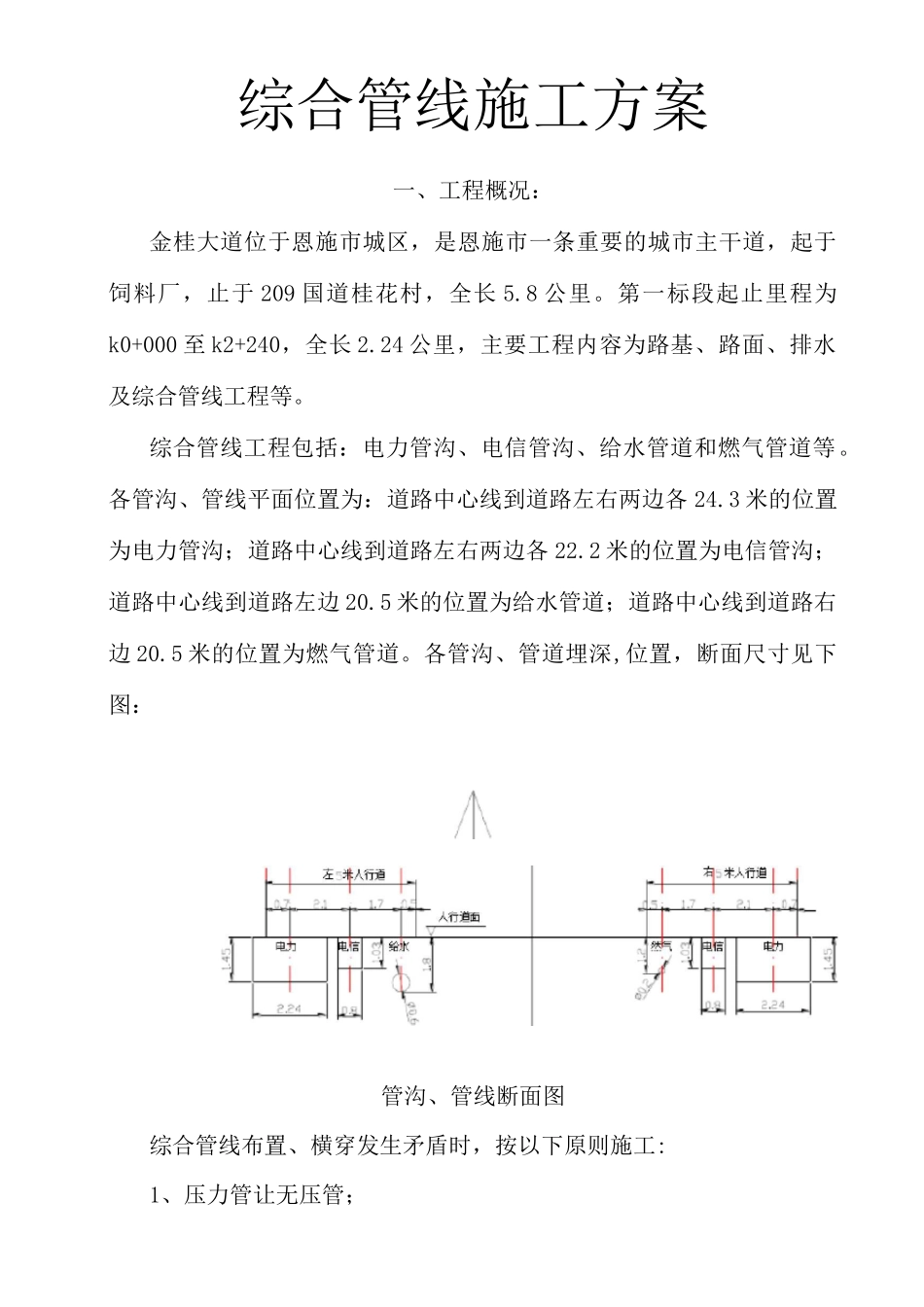

综合管线施工方案一、工程概况：金桂大道位于恩施市城区，是恩施市一条重要的城市主干道，起于饲料厂，止于209国道桂花村，全长5.8公里。第一标段起止里程为k0+000至k2+240，全长2.24公里，主要工程内容为路基、路面、排水及综合管线工程等。综合管线工程包括：电力管沟、电信管沟、给水管道和燃气管道等。各管沟、管线平面位置为：道路中心线到道路左右两边各24.3米的位置为电力管沟；道路中心线到道路左右两边各22.2米的位置为电信管沟；道路中心线到道路左边20.5米的位置为给水管道；道路中心线到道路右边20.5米的位置为燃气管道。各管沟、管道埋深,位置，断面尺寸见下图：管沟、管线断面图综合管线布置、横穿发生矛盾时，按以下原则施工:1、压力管让无压管；2、管径小的让管径大的；3、可弯曲的管让不可弯曲的管；4、临时的让永久的；5、工程量小的让工程量大的；6、新建的让已有的；7、检修次数少的方便的让检修次数多的不方便的；8、各种管线布置的水平净距与垂直净距，尽可能按各专业规范要求施工，特殊情况采取措施做特殊处理。在道口与管线过街处，为避免多处相交，在高程上进行了调整，主要原则是支管避让干管与管沟，给水避让无压管，电力支管与其它管线相交处，电力管线应采取相应的保护措施处理。在横穿规划道口处，各管线、管道的平面布置，标高及发生矛盾时的施工处理均见（附图二）。二、主要工程量及材料：1、电力管沟电力管沟距道路中心线24.3米，沿金桂大道两边埋设，管沟分为I型电缆沟和横穿排管。在规划道口和道路横穿部位采用排管，其它均采用I型电缆沟。道路左侧I型电缆沟长度为1989.02米，道路右侧I型电缆沟长度为1981.02米。排管总长为631米。在规划道口处排管与I型电缆沟连接采用电力电缆管沟结合井。电力电缆管沟结合井在共27处。I型电缆沟：垫层为80mm厚的碎石；底板为C20砼厚度200mm；墙身为M7.5水泥砂浆砌MU10砖墙，墙宽370mm，墙高为970mm，采用五顺一丁的防水砖墙砌法。沿沟长每800mm埋设电缆支架，两边错开布置。压顶采用C20砼，在压顶上面安设钢筋混凝土盖板，盖板厚度为120mm。（详见电缆沟断面图）16孔电力排管：垫层分为两层，下层为80mm厚的碎石；上层为C15砼垫层；混凝土包封采用HPB235级热轧钢筋，混凝土强度等级为C20。电缆管为PVC-C电缆管0160X5mmo电力、电缆施工中I型电缆沟、电力电缆沟结合井、16孔电力排管的具体平面布置位置见（附图一）。电力电缆沟结合井预埋构件见下表：构件材料长度（米）数量/每个结合井备注扁钢接地体-50X5扁钢36.291热镀锌垂直接地体Z50X5X2500角钢2.55热镀锌接地端子3热镀锌角钢支架L75X8X3130角钢3.132角钢主架L50X5X950角钢0.954角钢层架L30X4X300角0.3016钢电缆管PVC-C电缆管0110X5mm4排水管075X3mmPVC-U排水管1从积水坑通向道路排水管2、电信管沟：电信管沟布置于道路两侧，均距道路设计中线22.2米处，主线管道规模为12孔。一般人行道下通信管道采用10孔双壁波纹管（0110X4mm）与2孔梅花形PVC-U多孔管组合；横穿车行道及规划道口处的通信管道采用10孔YBB0100X5mm玻璃钢管与2孔梅花形PVC-U多孔管组合。为了满足日后发展的用户需求及避免对电缆沟的破环，每个手孔井处均埋设用户分支管（2孔YBB0100X5mm玻璃钢管）穿过电缆沟至道路外边线（至边线外0.5米考虑）。12孔管道的排列形式为4孔/层X3层；2孔横穿管道的排列形式为2孑L/层X1层。电信管沟在I标段，起止里程为k0+003.39-k2+240,其中横穿道路电信管沟有6道，横穿规划道口电信管沟有6道，其它为一般人行道下电信管沟，具体施工时按信息管道平面布置图施工。在k0+003.39-k2+240段，一共有手孔井37个；小号三通人孔井12个;小号直通人孔井13个。信息管道工作井的种类，以及管道在道路、规划道口横穿的平面布置见（附图一）。3、给水管道给水管道布置于道路左侧，距道路中心线20.5米处，主管道为DN600球墨铸铁管，沿金桂大道沿线布置，支管道为DN200、DN300球墨铸铁管，给水主线管道管底按设计变更距人行道路面埋深为1.8米，主线上每120.5米设置DN600*100三通，接市政消防栓，共18个。每套消防栓安装DN100阀门一台，砌筑阀门井一座，内空1.2米,深度根据实际...
