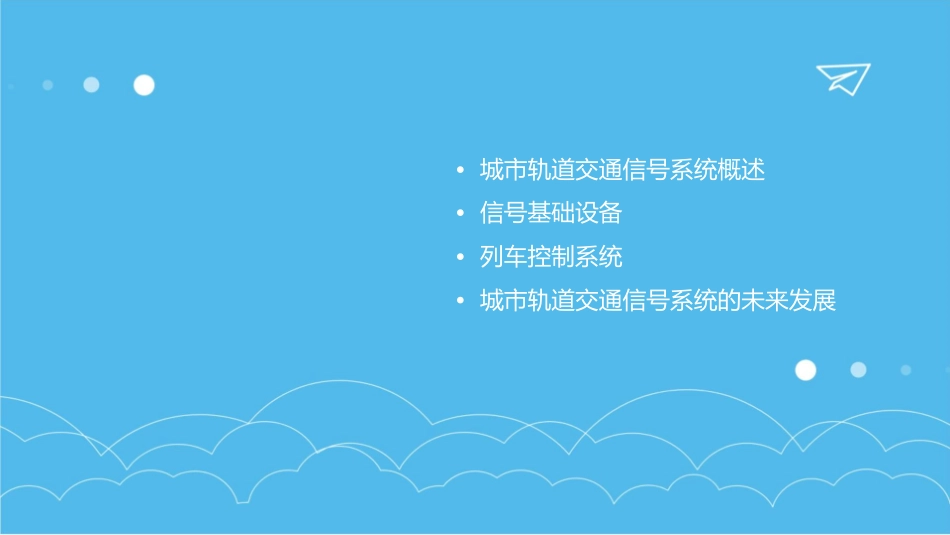

•城市轨道交通信号系统概述•信号基础设备•列车控制系统•城市轨道交通信号系统的未来发展信号系统的作用与意义010203安全保障高效运营乘客体验提升信号系统能够监控和控制列车的运行，确保列车在轨道上的安全间隔，防止碰撞和事故。通过对列车的精确调度和控制，信号系统能够提高城市轨道交通的运营效率，减少延误和等待时间。信号系统的稳定性和准确性直接影响乘客的出行体验，高效的信号系统能够提升乘客满意度。信号系统发展历程010203初级阶段自动化阶段智能化阶段早期的信号系统主要依赖人工操作，如手动信号机和人工调度。随着技术的发展，信号系统开始引入自动化技术，如固定闭塞和自动列车控制。近年来，随着计算机技术和通信技术的飞速发展，信号系统逐渐实现智能化，如移动闭塞和基于通信的列车控制。城市轨道交通信号系统的组成0102030405列车自动监控系统（ATS）：负责监控列车在轨道上的运行状态，包括位置、速度和信号状态。列车自动防护系统（ATP）：确保列车间的安全间隔，防止列车相撞或进入危险区域。列车自动驾驶系统（ATO）：控制列车的加联锁系统（Interlocking）综上所述，城市轨道交：管理轨道上的道岔、通信号系统是确保城市轨道交通安全、高效运速、制动和灯光等系统，信号机和进路，确保列确保列车按照预定的速车在轨道上的安全运行。营的关键。熟悉信号系统的基础设备和组成，度和信号运行。对于相关从业人员和学者来说，是不可或缺的知识储备。轨道电路定义与功能轨道电路是城市轨道交通信号系统中的重要组成部分，用于检测列车在轨道上的位置以及列车的占用情况。通过轨道电路，信号系统能够实时获取列车位置信息，确保列车间的安全距离。工作原理轨道电路利用轨道作为传输线，通过发送和接收信号来判断轨道是否被占用。当列车进入轨道电路区域时，列车车轮会短路轨道电路，从而改变接收端的信号状态，进而判断轨道的占用情况。类型根据传输信号的不同，轨道电路可分为直流轨道电路和交流轨道电路。直流轨道电路采用直流电源供电，信号稳定可靠；交流轨道电路采用交流电源供电，具备较高的抗干扰能力。信号机定义与功能01信号机是城市轨道交通系统中的一种视觉信号设备，用于向列车驾驶员提供行车信号，指示列车的行车许可、进路和信号状态等信息。信号显示02信号机通常采用灯光信号显示，包括红灯、黄灯、绿灯等。不同的灯光组合和闪烁方式表示不同的信号含义，列车驾驶员需根据信号机的显示来判断行车条件。控制方式03信号机的控制方式可分为手动控制和自动控制。手动控制由人工操作信号机的开关来控制信号显示；自动控制则由信号系统根据列车位置、进路状态等自动调整信号显示。道岔转辙设备定义与功能010203道岔转辙设备是城市轨道交通系统中用于控制道岔转换的设备，确保列车在分岔轨道上的正确行驶方向。道岔转辙设备能够根据需要将道岔定位到预定位置，保证列车的安全通过。主要组成道岔转辙设备主要由电动机、减速器、转换锁闭装置、表示装置等组成。电动机提供动力，通过减速器降低转速并增加扭矩，转换锁闭装置负责道岔的定位和锁闭，表示装置则显示道岔的位置状态。控制方式道岔转辙设备的控制方式可采用电动控制或液压控制。电动控制利用电能驱动电动机转动，进而驱动道岔转换；液压控制则通过液压系统实现道岔的转换和锁闭。在实际应用中，道岔转辙设备常与控制中心联动，实现远程控制和监控。自动列车控制系统（ATC）概述定义与功能系统组成优点自动列车控制系统（ATC）是一种综合控制系统，用于监控、控制和调度城市轨道交通列车在轨道上的运行。它包括列车自动监控系统（ATS）、列车自动防护系统（ATP）和列车自动驾驶系统（ATO）三个子系统，以确保列车的安全、高效运行。ATC系统由车载设备和轨旁设备组成，两者之间通过无线通信进行数据传输和控制指令的交换。提高列车运行的安全性、减少人为操作失误、增加运行效率、降低运营成本。列车自动监控系统（ATS）功能组成应用ATS系统负责监控列车在轨道上的实时位置、信号状态、设备故障等信息，并提供给调度员一个全面的视图，以实现对列车的有效调度。ATS系统包括控制中心设备、轨...
