外径千分尺的使用技巧分解课件VIP免费

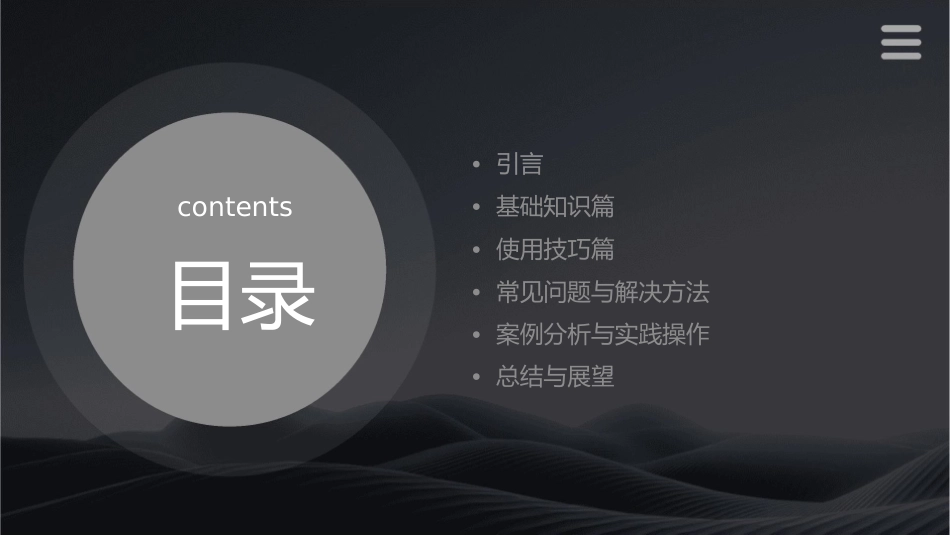

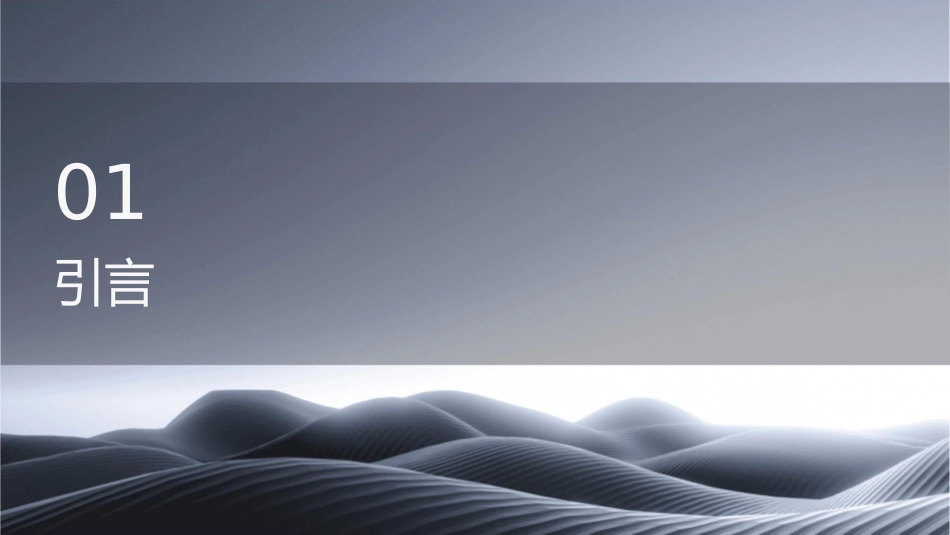

•引言contents•基础知识篇•使用技巧篇目录•常见问题与解决方法•案例分析与实践操作•总结与展望01引言课程目标与内容概述01020304掌握外径千分尺的基本原理和了解外径千分尺的测量范围和精度等级了解外径千分尺的维护和保养学习外径千分尺的使用方法和注意事项结构千分尺简介及重要性千分尺是一种高精度掌握千分尺的使用技巧对于提高产品质量和生产效率具有重要意义的长度测量工具在机械制造、电子、汽车等领域有着广泛的应用02基础知识篇千分尺的结构与原理结构组成千分尺由尺架、测砧、测微螺杆、锁紧装置、砧座、微分筒、测力装置等组成。工作原理千分尺利用螺旋副原理，通过旋转测微螺杆来带动测砧的移动，从而实现对被测物体的测量。千分尺的读数方法与精度等级读数方法读数时，先从固定套筒上露出的刻度线读出工件的毫米数，再从微分筒上由固定套筒纵刻度线所对的那一条刻度线读出工件的小数部分（十分位），然后将两者相加，即为工件的测量尺寸。精度等级千分尺的精度等级分为0级、1级和2级，其读数精度分别为0.01mm、0.02mm和0.05mm。使用时，应根据测量要求选择合适的精度等级。千分尺的选用与保养选用根据被测工件的尺寸、测量精度要求和测量环境等因素选择合适的千分尺。例如，对于较大尺寸的工件，应选用测量范围较大的千分尺；对于较小尺寸的工件，应选用测量范围较小的千分尺。保养使用前应检查千分尺是否完好无损，如有损坏应及时更换；使用过程中应避免碰撞和摔落，以免影响测量精度；使用后应清洁干净并涂上防锈油，存放在干燥通风的地方。03使用技巧篇测量前的准备工作清洁千分尺选择合适的测量范围使用干净的布擦拭千分尺的测量面和测微螺杆，确保没有灰尘和污垢。根据被测工件的尺寸选择合适的测量范围，避免过载或欠载。检查零位将千分尺的测微螺杆轻轻接触测量面，观察微分筒上的零位线是否与固定套管上的纵刻线对齐。测量过程中的注意事项01020304正确放置工件调整测微螺杆避免用力过猛多次测量求平均值将工件放置在稳定的台面上，确保测量面与台面平行，避免工件晃动。在测量过程中，根据需要轻轻转动测微螺杆，确保测微螺杆与测量面紧密接触。在转动测微螺杆时，不要用力过猛，以免损坏千分尺。对于同一尺寸的多个测量点，应多次测量并取平均值，以提高测量精度。测量结果的读取与记录010203读取测量结果记录测量结果校验千分尺从微分筒上读取测量结果，注意单位和精度。将测量结果记录在记录本或电子设备上，包括测量日期、时间、工件编号、测量结果等信息。定期对千分尺进行校验，确保其精度和可靠性。04常见问题与解决方法千分尺读数误差的产生原因及解决方法产生原因千分尺使用前未进行校准或校准不准确。测量时未将千分尺的测量头与被测物体完全接触。千分尺读数误差的产生原因及解决方法•测量人员读数方法不正确或视觉误差。千分尺读数误差的产生原因及解决方法解决方法使用前对千分尺进行校准，确保其准确度。测量时确保测量头与被测物体完全接触，避免空气间隙。培训测量人员，确保其掌握正确的读数方法，减少视觉误差。千分尺测量不准确的原因及解决方法产生原因千分尺长时间未使用，测量头磨损或松动。测量头与被测物体接触不良，如表面粗糙、有杂质等。千分尺测量不准确的原因及解决方法•千分尺未正确安装或固定，导致测量结果不稳定。千分尺测量不准确的原因及解决方法01解决方法02定期检查和保养千分尺，更换磨损的测量头。03在测量前对被测物体进行清洁和准备，确保表面平整、无杂质。04正准确安性装。和固定千分尺，确保其稳定性和千分尺使用过程中的常见问题及解决方法常见问题千分尺无法正确安装或拆卸。测量过程中千分尺出现松动或移动。千分尺使用过程中的常见问题及解决方法测量结果不稳定或重复性差。解决方法熟悉千分尺的结构和安装方法，确保正确安装和拆卸。千分尺使用过程中的常见问题及解决方法01在测量过程中保持千分尺的稳定，避免其受到外界干扰。02对同一物体进行多次测量，取平均值以提高测量结果的稳定性和准确性。05案例分析与实践操作案例一总结词：准确、稳定、高效010203详细描述选择合适的外径千分尺：根据...
