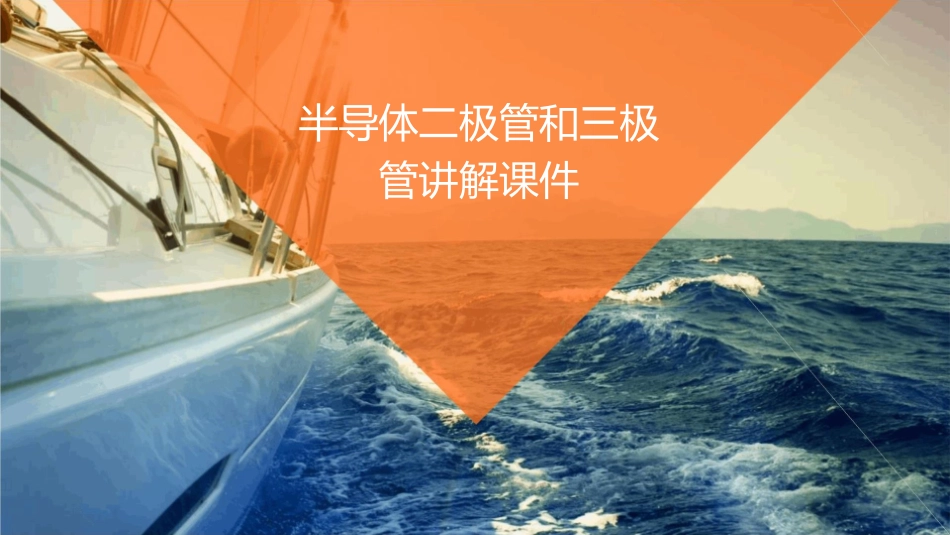

半导体二极管和三极管讲解课件_第1页
1/29

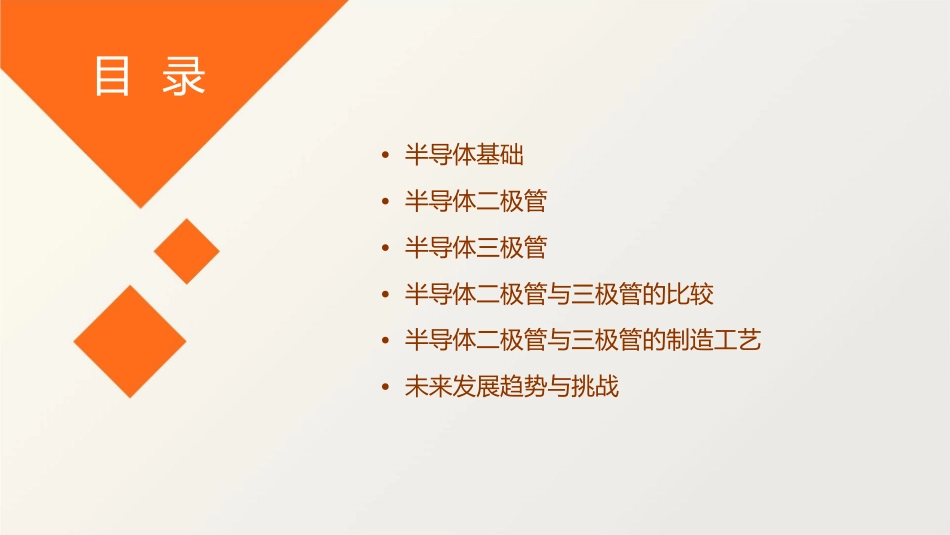

半导体二极管和三极管讲解课件_第2页
2/29
半导体二极管和三极管讲解课件_第3页
3/29
半导体二极管和三极管讲解课件目录•半导体基础•半导体二极管•半导体三极管•半导体二极管与三极管的比较•半导体二极管与三极管的制造工艺•未来发展趋势与挑战半导体基础01半导体的定义与特性总结词半导体的导电能力介于导体和绝缘体之间,其电阻率在一定温度范围内随温度升高而减小。详细描述半导体的导电能力受到温度、光照、杂质等因素的影响,其电阻率在一定温度范围内随温度升高而减小,这是由于半导体内部载流子的浓度和迁移率随温度升高而增加。半导体材料总结词常用的半导体材料有硅、锗、硒、磷等元素半导体和化合物半导体,如砷化镓、磷化铟等。详细描述硅是最常用的半导体材料,其纯度对半导体的性能影响很大。锗在某些领域也有应用。此外,还有一些化合物半导体材料,如砷化镓、磷化铟等,它们在高速、高温、高频等特殊环境下具有优异性能。半导体中的载流子总结词详细描述半导体中的载流子包括电子和空穴,它们的浓度和迁移率决定了半导体的导电能力。在半导体中,电子是主要的载流子之一,它们在价带中占据一定的状态。当价带中的电子获得足够的能量时,它们会跃迁到导带中,形成自由电子。与此同时,价带中会留下空位,即空穴。自由电子和空穴的浓度和迁移率受到温度、光照、杂质等因素的影响,它们决定了半导体的导电能力。VS半导体二极管02二极管的结构与工作原理结构由一个P型半导体和一个N型半导体结合而成的晶体管。工作原理当二极管两端加上正向电压时,电子从N型半导体流向P型半导体,形成电流。当加上反向电压时,电流极小或无电流。二极管的类型整流二极管开关二极管稳压二极管检波二极管用于整流电路,将交流电转换为直流电。用于开关电路,快速通断电路。用于稳压电路,稳定电压。用于检波电路,从调频信号中取出低频信号。二极管的特性参数最大正向电流反向击穿电压正向压降反向漏电流二极管能承受的最大正二极管能承受的最大反二极管的正向电压降。二极管在反向电压下的漏电流值。向电流值。向电压值。二极管的应用电子设备中的电源电路、控制电路和信号处理电路。家用电器中的电源供应、控制和保护电路等。通信设备中的调制解调器、滤波器和放大器等。半导体三极管03三极管的结构与工作原理结构由三个半导体区域(基区、集电极区和发射极区)构成,通过金属电极(基极、集电极和发射极)实现电流控制。工作原理当在基极和发射极之间施加电压时,空穴和电子在基区形成少数载流子,并在电场作用下分别向集电极和发射极移动,形成电流。三极管的类型NPN型01基区为N型,集电极区和发射极区为P型。PNP型02基区为P型,集电极区和发射极区为N型。达林顿管03由两个三极管反向并联构成,具有高放大倍数特点。三极管的特性参数电流放大倍数最大反向电压表示三极管对基极电流的控制能力,通常用β表示。基极与集电极之间的最大允许电压。集电极最大允许电流频率特性三极管能承受的最大集电极电流。三极管的工作频率范围,通常与三极管的材料、结构和工艺有关。三极管的应用信号放大利用三极管的电流放大作用,实现对微弱信号的放大。开关电路利用三极管的开关特性,实现电路的通断控01制。稳压电源利用三极管的电压调节功能,实现输出电压的稳定。02无线通信03利用三极管的放大和开关功能,实现无线信号的发送和接收。04半导体二极管与三极管的比较04工作原理的比较总结词二极管和三极管在电路中的工作原理有所不同。详细描述二极管是由一个PN结组成的电子器件,其工作原理基于PN结的单向导电性。当电压施加在二极管上时,电流只能在一个方向上流动。三极管则由三个半导体区域(集电极、基极和发射极)组成,其工作原理基于电流在基极的控制下在集电极和发射极之间流动。通过改变基极电流的大小,可以控制集电极和发射极之间的电流。特性参数的比较总结词二极管和三极管的特性参数有所不同。详细描述二极管的特性参数包括正向电压、反向电流和反向击穿电压等。而三极管的特性参数则包括电流放大倍数、输入阻抗、输出阻抗和频率响应等。其中,电流放大倍数是三极管最重要的特性参数,表示三极管对基极电流的控制能力。应用场景的比较要点一要点二总结词详细描...
