城市地下管道顶管施工课件VIP免费

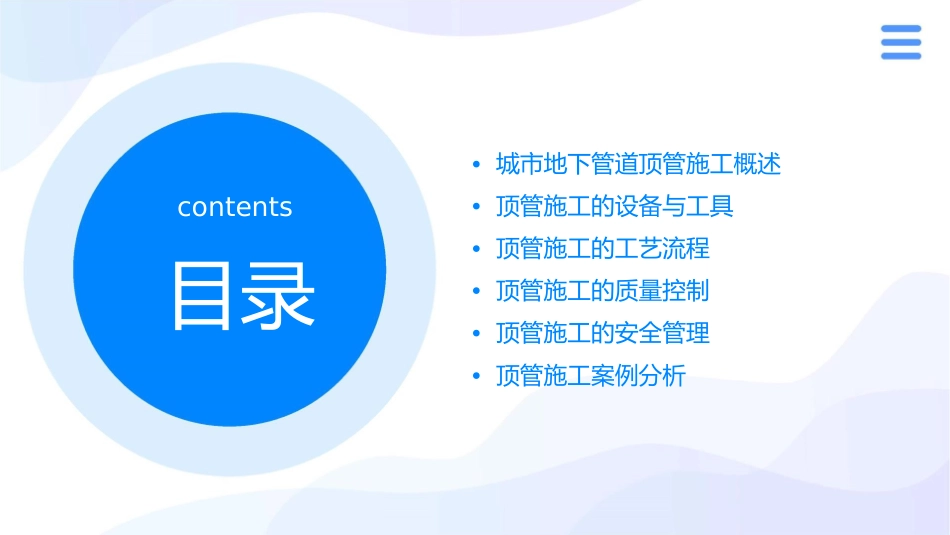

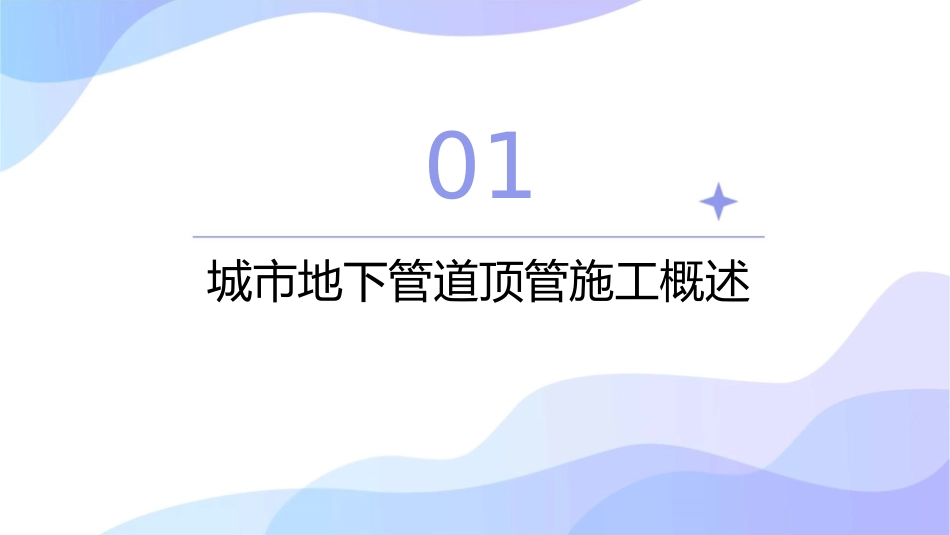

城市地下管道顶管施工课件•城市地下管道顶管施工概述•顶管施工的设备与工具•顶管施工的工艺流程•顶管施工的质量控制•顶管施工的安全管理•顶管施工案例分析contents目录01城市地下管道顶管施工概述顶管施工的定义与特点顶管施工定义顶管施工是一种非开挖的管道埋设方法，通过顶进设备将管道逐渐顶入土中，不需要开挖沟槽。顶管施工特点顶管施工具有对周围环境影响小、施工效率高、成本低等优点，广泛应用于城市地下管道建设。顶管施工的适用范围010203适用土质管道直径管道长度顶管施工适用于各种土质，特别是软土、粘土、砂土等松散土质。顶管施工适用于各种直径的管道，从DN200到DN2000不等。顶管施工适用于较长的管道埋设，通常在几百米到几千米之间。顶管施工的历史与发展起源未来展望未来随着非开挖技术的不断发展，顶管施工将更加高效、安全、环保，为城市地下管道建设提供更加广阔的应用前景。顶管施工起源于20世纪初，最早用于排水管道的埋设。发展历程随着技术的不断进步，顶管施工逐渐应用于燃气、电力等管道的埋设，成为城市地下管道建设的重要方法。02顶管施工的设备与工具顶管机顶管机是顶管施工中的核心设备，负责将需要铺设的管道按照设计要求顶入土中。根据不同的施工环境和管道类型，顶管机可分为多种类型，如单管顶管机、双管顶管机、多管顶管机等。顶管机的性能和效率直接影响到整个顶管施工的进度和质量，因此选择合适的顶管机非常重要。顶铁与背铁顶铁是用来传递顶力的设备，通常由钢板和型钢焊接而成，具有较高的强度和刚度。背铁则是用来固定管道的设备，通常由钢板和型钢组成，根据管道直径和长度进行定制。顶铁和背铁的设计和加工精度对顶管施工的精度和质量有很大影响。顶进架与导轨顶进架是用来支撑和导向顶管的设备，通常由型钢和钢板焊接而成，具有较好的稳定性和导向性。导轨则是在顶进架上安装的轨道，用来控制管道顶进的方向和高度。顶进架和导轨的设计和加工精度对管道顶进的方向和位置有很大影响。千斤顶与油泵千斤顶是用来提供顶力的设备，通常由油缸和活塞组成，通过油泵供油来实现顶力的大小和调节。油泵则是用来提供液压油的设备，通常由电机和油箱组成，通过调节电机转速和油量来实现液压油的流量和压力的调节。千斤顶和油泵的选择和使用对整个顶管施工的进度和质量有很大影响，因此需要选择性能稳定、可靠性高的设备。03顶管施工的工艺流程施工准备现场勘查施工组织设计设备与材料准备临时设施搭建对施工区域进行实地勘察，了解现场地形、地下管线、障碍物等情况。根据工程要求和现场条件，制定详细的施工组织设计方案。根据施工需要，准备顶管机、泥浆泵、管道等设备和材料。搭建临时工棚、堆放材料等。工作井施工01020304工作井设计土方开挖支护与排水垫层与底板浇筑根据顶管长度、直径和地质条件等因素，设计工作井的结构和尺寸。采用挖掘机等设备进行土方开根据地质条件，采取适当的支护措施，并设置排水系统。在工作井基坑内浇筑混凝土垫层和底板。挖，形成工作井的基坑。顶管机安装与调试顶管机选择顶管机安装顶管机调试根据工程要求和地质条件，选择合适的顶管机型。按照顶管机的安装要求，将其安装在已完成的工作井内。对顶管机进行调试，确保其各项性能指标达到要求。管道顶进管道选择与连接管道吊装与就位根据工程要求，选择合适的管道材料和规格，并进行连接。将管道吊装至工作井口，并调整其位置。管道防腐处理顶进操作对管道进行内外防腐处理，以提高其使用寿命。启动顶管机，将管道按照设计要求顶进至预定位置。顶管机拆卸与转移顶管机保养与维护对拆卸后的顶管机进行保养和维护，顶管机拆卸确保其性能良好。在管道顶进完成后，按照顶管机的拆卸要求将其拆卸。顶管机转移将拆卸后的顶管机转移至下一个施工地点。04顶管施工的质量控制管道顶进精度控制顶进方向控制纠偏措施顶进速度控制通过调整千斤顶的推力、后座墙的反作用力和前方导向等手段，确保顶进方向与设计轴线一致。在顶进过程中，应定期检测管道位置，发现偏差及时采取纠偏措施，如调整千斤顶的推力、改变纠偏千斤顶的方向等。为保证管道顶进精度，应合理控...
