地下管网探测实施方案课件VIP免费

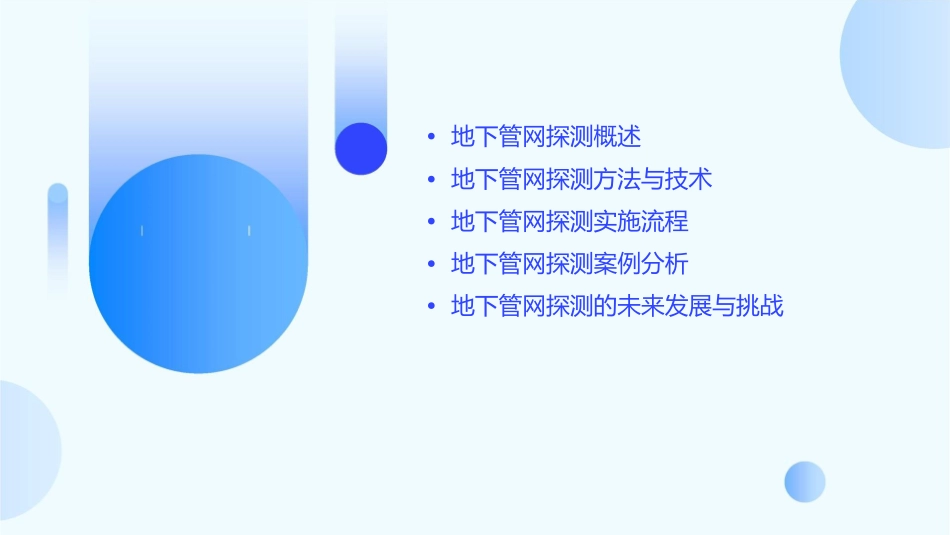

•地下管网探测概述•地下管网探测方法与技术•地下管网探测实施流程•地下管网探测案例分析•地下管网探测的未来发展与挑战地下管网探测概述地下管网的重要性城市基础设施的重要组成部分123地下管网承担着城市供水、排水、燃气、电力、通讯等重要功能，是城市正常运转的基础。保障城市安全地下管网的安全运行对于防范城市内涝、保障供水供电等具有重要意义，直接关系到城市居民的生活质量和安全。促进城市可持续发展地下管网的合理规划和建设是城市可持续发展的重要保障，有利于提高城市的整体运行效率和居民的生活质量。地下管网探测的目的和意义掌握地下管网的分布和状况通过对地下管网的探测，可以全面了解管网的分布、走向、埋深、材质等信息，为管网的规划、建设和管理提供基础数据。保障管网的安全运行通过探测地下管网的状况，可以及时发现存在的隐患和问题，采取相应的措施进行维修和改造，保障管网的安全运行。提高城市应急响应能力通过对地下管网的探测，可以建立完善的管网信息数据库，为城市应急响应提供快速准确的信息支持，提高城市的应对突发事件的能力。地下管网探测技术的发展历程传统探测方法电磁感应探测技术早期采用人工开挖或钻孔的方式进行探测，精度和效率较低，对地面破坏较大。利用电磁感应原理，通过测量地下管网的磁场异常来探测管网的分布和走向，具有较高的精度和效率。雷达探测技术综合探测技术利用雷达波的反射和穿透特性，对地下管网进行无损探测，具有较高的分辨率和探测深度。综合运用多种探测方法和技术手段，实现地下管网的全面覆盖和精确探测，提高探测的准确性和可靠性。地下管网探测方法与技术地下管网探测的基本方法010203直接探测法电磁感应法磁力勘探法通过直接挖掘或观察地面标志来确定管线的位置和深度。利用电磁感应原理，通过测量电磁场的变化来定位地下管线。利用磁力仪测量地下管线产生的磁场，从而确定其位置和走向。地下管网探测的常用技术雷达探测技术示踪技术声波探测技术利用雷达波对地下管线进行无损探测，具有高精度和高分辨率的特点。通过在管内放置示踪器，利用磁场或声波追踪其位置，适用于管道探测。利用声波在管道中的传播特性，通过接收声波信号来确定管道的位置和深度。地下管网探测的新技术激光雷达技术结合激光扫描和雷达技术，实现高精度和高分辨率的地下管线探测。遥感技术利用卫星或飞机搭载的遥感设备，对地下管线进行大面积的快速探测。人工智能技术利用人工智能算法对地下管线进行自动识别和分类，提高探测精度和效率。地下管网探测实施流程探测前的准备工作资料收集现场踏勘设备检查安全措施准备对探测区域进行实地考察，了解现场环境、交通状况以及可能的影响因素。收集地下管网的图纸、资料，了解管网的布局、材质、管径等信息。对探测设备进行检查和维护，确保设备处于良好状态。制定安全措施，准备必要的安全装备，如安全帽、警示标志等。探测过程中的注意事项01020304安全操作精度控制环境因素考虑记录与标记遵循安全操作规程，确保人员和设备安全。采取措施保证探测精度，如使用校准工具、多次测量取平均值等。考虑天气、土壤湿度等环境因素对探测结果的影响。对探测到的管网进行标记和记录，以便后续数据处理和分析。探测后的数据处理与分析数据处理分析评估对探测数据进行整理、分类、对探测结果进行深入分析，评估管网的状况和使用寿命，提出维护建议。筛选和初步处理，提取有效信息。绘制管网图报告编写根据处理后的数据绘制地下管网图，清晰展示管网的布局和连接关系。编写地下管网探测报告，汇总探测结果、分析结论和建议，提供决策参考。地下管网探测案例分析案例一：城市地下管网的探测与修复总结词城市地下管网探测的复杂性详细描述城市地下管网探测涉及到复杂的地理环境和多样的管道类型，如污水管道、雨水管道、电力管道等。探测过程中需采用先进的探测设备和技术手段，确保探测结果的准确性和可靠性。同时，针对破损管道进行修复时，需制定科学合理的修复方案，确保城市地下管网的正常运行。案例二：工业园区地下管网的探测与规划总结词工业园区地下管网的专业性详细描述工业园区地下...
