加速度计原理课件VIP专享VIP免费

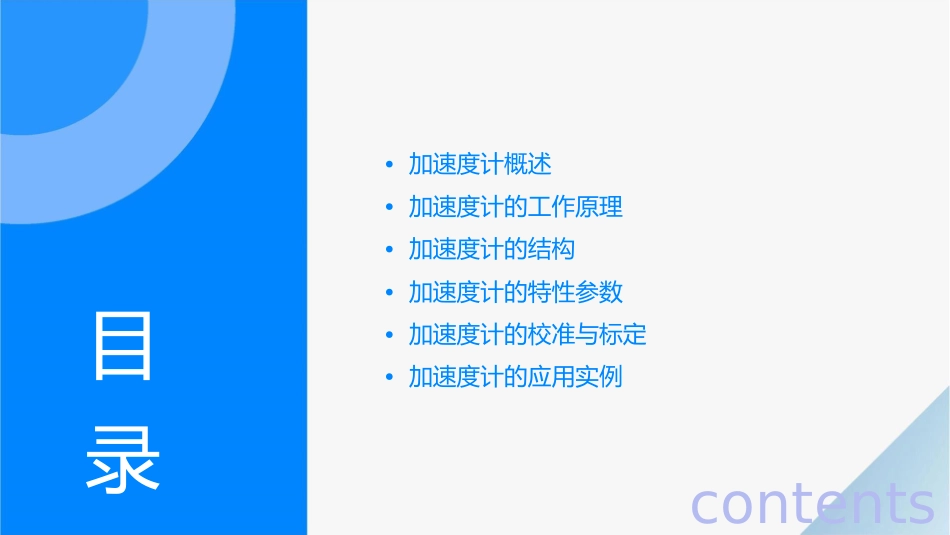

加速度原理件•加速度计概述•加速度计的工作原理•加速度计的结构•加速度计的特性参数•加速度计的校准与标定•加速度计的应用实例目录contents加速度概述01加速度计的定义总结词加速度计是一种测量物体加速度的传感器，通常由质量块和支撑系统组成。详细描述加速度计是一种物理传感器，用于测量物体在三个轴上的加速度。它通常由质量块和支撑系统组成，通过测量质量块相对于支撑系统的加速度来推算出物体的加速度。加速度计的分类总结词根据测量原理和应用场景，加速度计可分为多种类型，如压阻式、电容式、石英晶体式等。详细描述根据测量原理和应用场景，加速度计可分为多种类型，如压阻式、电容式、石英晶体式等。压阻式加速度计利用应变片测量质量块位移引起的压力变化；电容式加速度计通过测量电容极板间距的变化来推算出加速度；石英晶体式加速度计利用石英晶体的压电效应测量加速度。加速度计的应用领域总结词加速度计广泛应用于汽车安全、运动监测、健康监测等领域。详细描述加速度计具有广泛的应用领域，包括汽车安全系统中的碰撞传感器、运动监测中的速度和距离测量、健康监测中的步数和运动量统计等。此外，加速度计还用于无人机、机器人等智能设备的姿态控制和导航系统中。加速度的工作原理02牛顿第二定律与加速度计牛顿第二定律物体加速度的大小与作用力成正比，与物体的质量成反比。在加速度计中，这个原理用于测量加速度。加速度计中的力平衡系统通过测量施加在已知质量的物体上的力，可以计算出加速度。力平衡系统通常由弹簧和阻尼器组成，用于保持物体的平衡状态。压电效应与加速度计压电效应某些材料在受到压力时会产生电势，反之在电场作用下会发生形变。压电效应是加速度计中测量加速度的关键机制之一。加速度计中的压电元件压电元件作为加速度计的核心部分，通过将加速度转换为形变，再利用压电效应将形变转换为电信号，从而测量加速度。压电晶体与加速度计压电晶体常见的压电晶体材料包括石英、锆钛酸铅等，它们具有较高的压电常数和机电耦合系数，适合用于制造高性能的加速度计。加速度计中的压电晶体结构压电晶体通常被加工成薄片状，并采用特殊结构如双晶片或多晶片结构，以提高其灵敏度和稳定性。热电偶与加速度计热电偶原理热电偶是一种利用塞贝克效应将温度差转换为电势的传感器。在加速度计中，热电偶用于测量由于加速度引起的热变化。加速度计中的热电偶结构热电偶通常由两种不同材料的导体组成，它们被连接成一个回路，以产生与温度差成比例的电势差。在加速度计中，热电偶被放置在敏感元件上，以测量由于加速度引起的热变化。加速度的构03测量元件测量元件是加速度计的核心部分，用于感知和测量加速度。常用的测量元件包括压电式、压阻式和电容式等，它们通过不同的物理效应来感知加速度。测量元件的精度和灵敏度直接影响加速度计的性能。信号处理电路信号处理电路用于对测量元件输出的信号进行处理和调理。信号处理电路通常包括放大器、滤波器和模数转换器等，用于提取有用的加速度信息并消除噪声干扰。信号处理电路的设计和优化对于提高加速度计的测量精度和稳定性至关重要。输出接口输出接口用于将加速度计的测量结果输出到外部设备或系统。常见的输出接口包括模拟输出和数字输出，它们通过不同的方式将加速度信息传输出去。输出接口的规范和标准也会影响加速度计的应用范围和兼容性。加速度的特性参数04量程量程总结词详细描述指加速度计能够测量的最大加速度值。量程的选择取决于应用需求，如振动监测、冲击测量等。量程是加速度计的重要参数，决定了其能够测量的动态范围。在选择加速度计时，需要根据实际应用需求考虑所需的量程大小。过大的量程可能导致测量不准确，过小则可能无法覆盖实际加速度变化范围。分辨率分辨率指加速度计能够检测到的最小加速度值。分辨率越高，测量精度越高。总结词分辨率决定了加速度计的测量精度，是选择加速度计时需要考虑的重要参数。详细描述在振动、冲击等复杂环境中，高分辨率的加速度计能够更好地捕捉到微小的加速度变化，为分析提供更准确的数据。线性度线性度01指加速度计的输出与输入之间的线性关...
