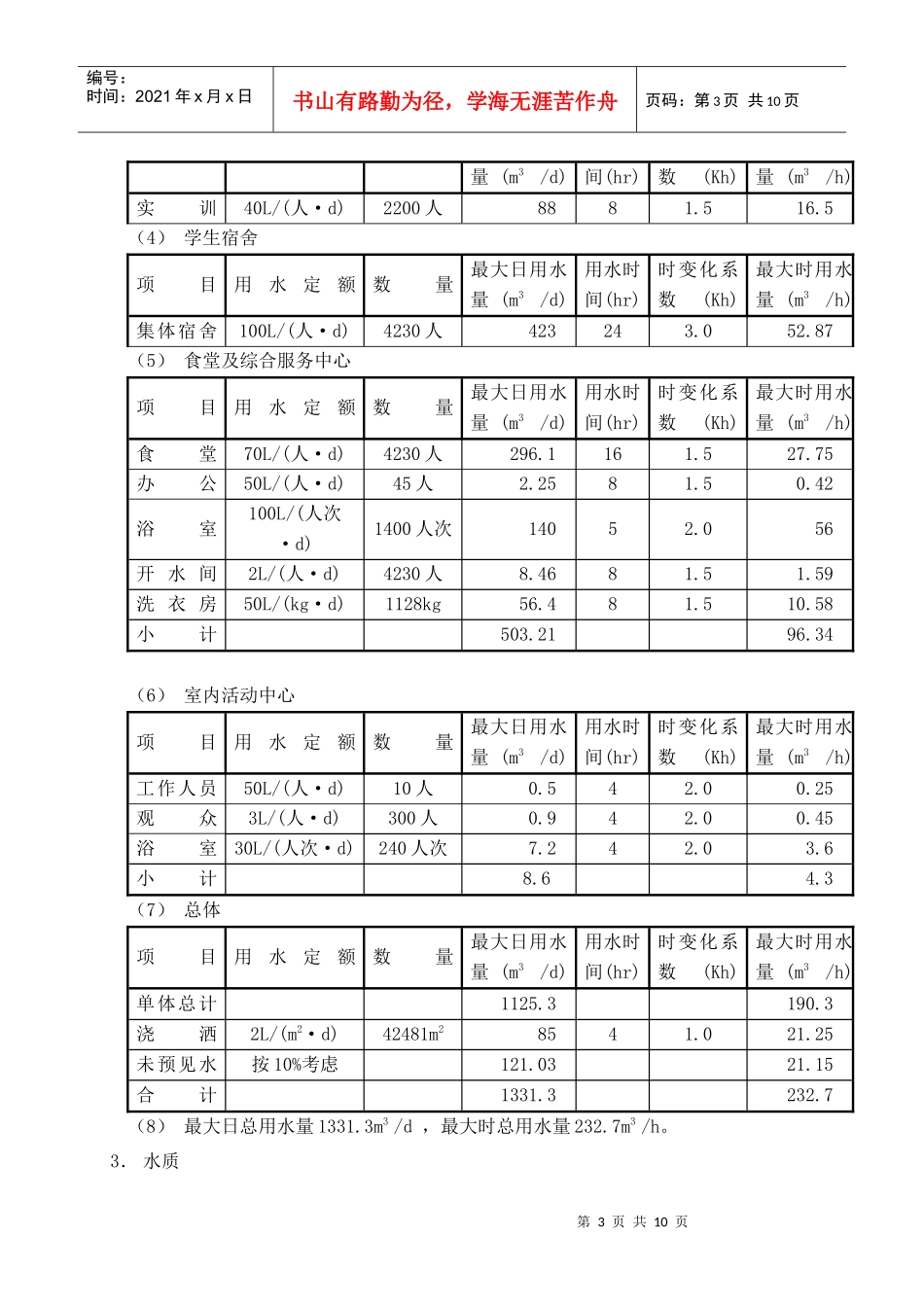

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页给排水初步设计一、概述本工程为大同市高级技工学校新校区建设项目，学校选址在御东新区，其用地东邻水泊寺乡用地，南、西均临规划路，北邻已建居民住宅；学校用地往北为初具规模的大同大学；学校建设用地位于新区内相对集中的教育用地范围内。大同市高级技工学校总用地面积93931.56M2，总建筑面积88261M2，其中地下建筑面积2790M2。共包括六组建筑，分别为：1.图书馆及行政楼2.理论及实验,实训教学楼3.实训楼4.食堂及综合服务中心、5.学生公寓6.室内活动中心二、设计依据1．建设单位提出的使用要求及相关资料。2．建筑专业提供的图纸资料。3．《建筑给水排水设计规范》【GB50015-2003】4．《建筑设计防火规范》【GB50016—2006】5．《高层民用建筑设计防火规范》【GB50045-95】（2005年版）6．《汽车库、修车库、停车场设计防火规范》【GB50067-97】7．《自动喷水灭火系统设计规范》【GB50084-2001】（2005年版）8．《建筑灭火器配置设计规范》【GB50140-2005】9．《室外给水设计规范》【GB50013-2006】10．《室外排水设计规范》【GB50014-2006】第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页三、设计范围本工程给排水设计包括室内外给水系统、排水系统、消防系统。四、生活给水部分1．供水水源由城市自来水作为水源。由校区西侧规划道路和校区南侧规划道路市政给水管网分别提供一路DN300给水管，使其在基地内呈环状布置，以供生活及消防用水。市政供水压力为0.15MPa。2．用水量1)消防用水量室外消防:30升/秒室内消火栓:以最大建筑物计算20升/秒自动喷淋灭火系统28升/秒自动扫描射水高空水炮10升/秒2)生活用水量（1）图书馆行政楼项目用水定额数量最大日用水量(m3/d)用水时间(hr)时变化系数(Kh)最大时用水量(m3/h)会议6L/(人·d)456座2.7441.20.82办公50L/(人·d)50人2.581.50.47阅览5L/(人·d)1200人次681.20.9车库地面冲洗用水2L/(m2·次)1614m23.22211.61小计14.463.8（2）理论教学楼实验,实训教学楼项目用水定额数量最大日用水量(m3/d)用水时间(hr)时变化系数(Kh)最大时用水量(m3/h)教学，实验，实训40L/(人·d)2200人8881.516.5（3）实训教学楼项目用水定额数量最大日用水用水时时变化系最大时用水第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页量(m3/d)间(hr)数(Kh)量(m3/h)实训40L/(人·d)2200人8881.516.5（4）学生宿舍项目用水定额数量最大日用水量(m3/d)用水时间(hr)时变化系数(Kh)最大时用水量(m3/h)集体宿舍100L/(人·d)4230人423243.052.87（5）食堂及综合服务中心项目用水定额数量最大日用水量(m3/d)用水时间(hr)时变化系数(Kh)最大时用水量(m3/h)食堂70L/(人·d)4230人296.1161.527.75办公50L/(人·d)45人2.2581.50.42浴室100L/(人次·d)1400人次14052.056开水间2L/(人·d)4230人8.4681.51.59洗衣房50L/(kg·d)1128kg56.481.510.58小计503.2196.34（6）室内活动中心项目用水定额数量最大日用水量(m3/d)用水时间(hr)时变化系数(Kh)最大时用水量(m3/h)工作人员50L/(人·d)10人0.542.00.25观众3L/(人·d)300人0.942.00.45浴室30L/(人次·d)240人次7.242.03.6小计8.64.3（7）总体项目用水定额数量最大日用水量(m3/d)用水时间(hr)时变化系数(Kh)最大时用水量(m3/h)单体总计1125.3190.3浇洒2L/(m2·d)42481m28541.021.25未预见水按10%考虑121.0321.15合计1331.3232.7（8）最大日总用水量1331.3m3/d，最大时总用水量232.7m3/h。3．水质第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页由城市自来水直接使用。4．供水方式整个学校所有单体统一采用“地下生活储水箱→恒压变频调速水泵→用水点”的供水方式。室外设埋地生活增压供水管，最低配水点压力不超过400KPa，由生活水泵房恒压变频调速水泵供水。生活水泵房设于图书馆行政楼地下室，生活储水箱集中设置于生活水泵房内。5．地下贮水箱容积地下泵房设置有效容积分别为113m3...
