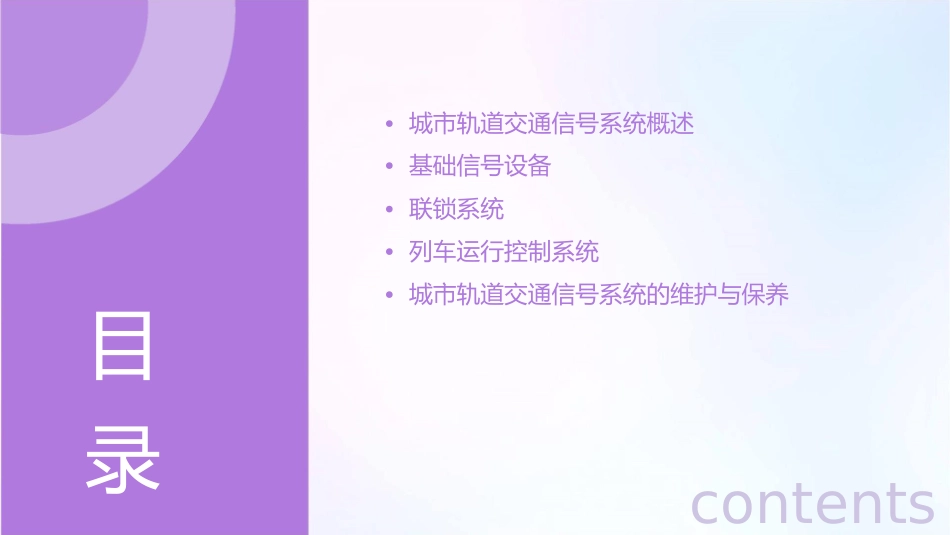

城市轨道交通基础信号设备课件•城市轨道交通信号系统概述•基础信号设备•联锁系统•列车运行控制系统•城市轨道交通信号系统的维护与保养目录contents01城市轨道交通信号系统概述信号系统的定义与作用定义城市轨道交通信号系统是指通过控制列车运行速度、保障列车安全、提高运输效率的信号设备系统。作用城市轨道交通信号系统是城市轨道交通的“大脑”，它起着指挥列车运行、保障列车安全、提高运输效率的关键作用。城市轨道交通信号系统的组成联锁系统包括计算机联锁设备、继电器联锁设备等，用于控制信号灯、道岔等设备的状态，确保列车运行的安全。列车控制系统包括轨道电路、应答器、无线通信网络等设备，用于实时监测列车位置和速度，向列车发送控制指令。监控系统包括列车监控设备、车站监控设备等，用于实时监控列车的运行状态和位置，以及信号设备的工作状态。城市轨道交通信号系统的发展历程初始阶段发展阶段成熟阶段早期的城市轨道交通信号系统主要采用机械联锁和人工指挥的方式，安全性较低。随着技术的发展，计算机联锁和自动化控制系统逐渐应用于城市轨道交通信号系统。现代城市轨道交通信号系统已经实现了高度自动化和智能化，能够实现列车的远程控制和自动化运营。02基础信号设备轨道电路010203轨道电路的作用轨道电路的类型轨道电路的组成轨道电路由轨道、轨道绝缘、轨道继电器等组成，是城市轨道交通信号系统的基础设备之一。轨道电路的作用是检查列车是否占用轨道，并将检查结果传输给联锁设备，以确保列车运行的安全。轨道电路有交流和直流两种类型，根据不同的需求和应用场合选择使用。信号机信号机的种类信号机的显示方式信号机的设置位置信号机分为地面信号机和车载信号机，用于向列车发送信号，指示列车的运行方向和速度。信号机的显示方式包括红、黄、绿三种颜色，每种颜色代表不同的指示意义。信号机一般设置在城市轨道交通线路的各个路口、道岔和进站区域，以确保列车安全运行。道岔控制电路道岔控制电路的组成道岔控制电路由道岔转换设备、表示设备和控制设备等组成。道岔控制电路的作用道岔控制电路的作用是控制道岔的转换，以确保列车在通过道岔时的安全。道岔控制电路的类型道岔控制电路有电动型和电液型两种类型，根据不同的需求和应用场合选择使用。03联锁系统联锁系统的定义及作用定义联锁系统是指通过技术手段，将城市轨道交通线路中的信号机、道岔、进路等设备进行逻辑关联和控制，实现信号的联锁和进路的自动排列。作用联锁系统是城市轨道交通信号系统的核心，其作用是确保列车在行驶过程中的安全和高效，防止列车冲突和事故的发生。联锁系统的组成及功能组成联锁系统主要由计算机硬件、网络通信设备、输入输出设备等组成，其中计算机硬件是核心部分，负责实现信号的逻辑处理和计算。功能联锁系统的主要功能包括信号机的控制和显示、道岔的转换和锁闭、进路的排列和解锁等，同时还可以实现列车运行状态的监测和报警。联锁系统的基本结构及工作原理基本结构联锁系统的基本结构包括中央联锁单元、区域联锁单元、轨道电路、信号机等设备。其中中央联锁单元负责全线设备的监控和控制，区域联锁单元负责各自区域的设备监控和控制。工作原理联锁系统的工作原理是通过计算机硬件和软件程序，将信号机、道岔、进路等设备的状态进行采集和逻辑处理，然后输出控制指令，实现信号的联锁和进路的自动排列。同时，联锁系统还可以通过监测设备对列车运行状态进行实时监测和报警。04列车运行控制系统列车运行控制系统的定义及作用定义列车运行控制系统是一种用于监控和控制列车运行的安全系统，主要作用是确保列车安全、高效、有序地运行。作用列车运行控制系统能够控制列车的启动、加速、减速和停止，同时对列车的行驶速度、距离和时间进行监控和调整，以确保列车行驶在安全、预定的线路上。列车运行控制系统的组成及功能组成功能列车运行控制系统主要由以下几个部分组成：轨道电路、信号机、联锁设备、列车运行控制系统能够实现以下功能：控制列车的启动和停止，确保列车在轨道上的安全距离，监控列车的行驶速度和距离，防止列车冲突和事故，保证列车在预...
