动车组制动系统组成及原理剖析课件VIP免费

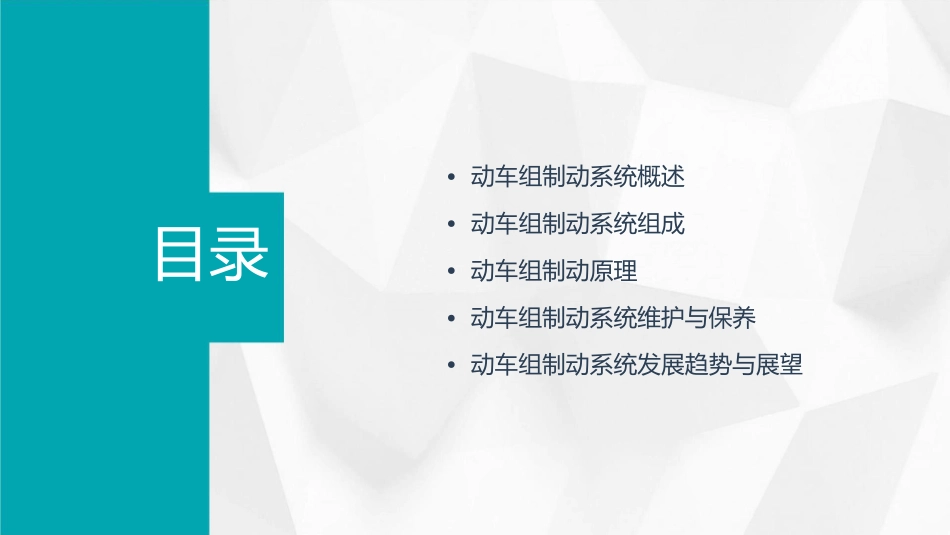

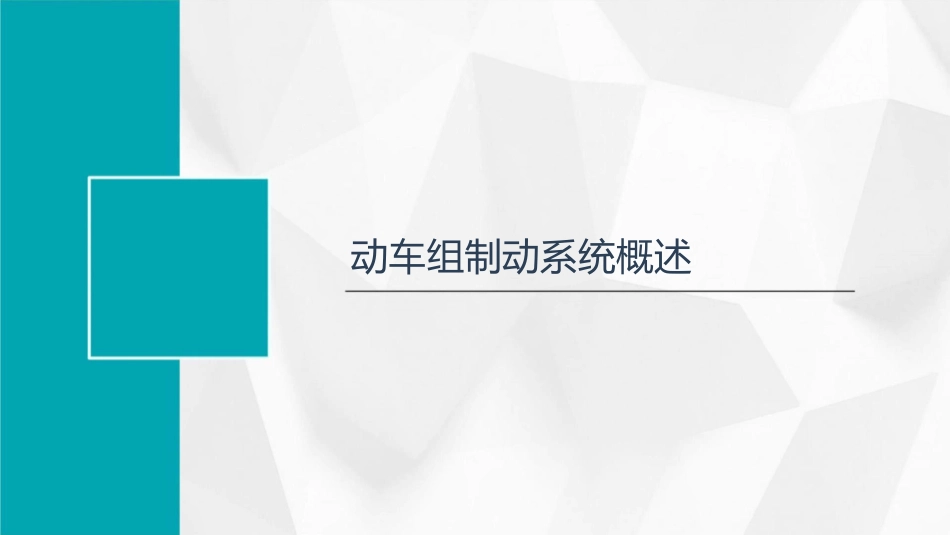

•动车组制动系统概述•动车组制动系统组成目录•动车组制动原理•动车组制动系统维护与保养•动车组制动系统发展趋势与展望动车组制动系统概述制动系统定义制动系统定义动车组制动系统是用于控制列车运行速度和停车的装置，是列车安全运行的重要保障。制动系统分类动车组制动系统可以分为电制动和空气制动两种类型，其中电制动又可以分为再生制动和电阻制动。制动系统的重要性01确保列车安全制动系统是列车安全运行的重要保障，能够有效地控制列车速度，防止列车超速或失控。02提高运行效率通过制动系统可以实现列车的减速、停车和保持定速运行，提高列车的运行效率和旅客的舒适度。制动系统的历史与发展早期制动系统01早期的列车制动系统主要采用压缩空气作为制动动力，通过气动阀和机械杠杆等机构实现列车的制动。现代制动系统02随着技术的发展，现代动车组制动系统采用更加先进的技术，如电制动、盘形制动、磁轨制动等，提高了制动性能和可靠性。未来发展趋势03未来动车组制动系统将朝着更加智能化、节能化和环保化的方向发展，以满足更高的安全性能和运行效率要求。动车组制动系统组成供风系统压缩空气供应01动车组的制动系统需要压缩空气作为动力源，供风系统负责提供稳定的压缩空气。空气干燥装置02为了防止制动系统内部出现凝结水或冰冻，影响制动效果，供风系统配备了空气干燥装置。压力调节装置03根据制动需求，供风系统能够调节压缩空气的压力，以满足制动控制系统的需求。制动控制系统制动指令传输制动力的分配防滑控制制动控制系统负责接收司机制动指令，并将其传输到各个车辆的制动控制装置。根据车辆的运行状态和司机的制动指令，制动控制系统能够合理地分配各轴的制动力。当车轮出现滑行时，制动控制系统能够自动调整制动力的分配，以防止车轮滑行。基础制动装置010203盘形制动闸片更换散热设计动车组采用盘形制动装置，通过制动盘与闸片的摩擦产生制动效果。为了保证制动效果，基础制动装置中的闸片需要定期更换。为了防止制动时产生的热量对制动装置造成损害，基础制动装置中设计了散热结构。防滑装置速度传感器制动力的调整解除制动防滑装置通过速度传感器监测车轮的转速，判断车轮是否出现滑行。当检测到车轮滑行时，防滑装置会自动调整制动力的分配，以恢复车轮的附着力。当车轮恢复附着力后，防滑装置会自动解除制动，使车辆继续运行。动车组制动原理制动方式盘形制动轴盘制动利用制动盘与闸片之间的摩擦力产生制动通过在车轴上安装制动盘，利用闸片施加压力进行制动。效果。轨道电磁制动空气制动利用电磁力使制动铁鞋与轨道产生摩擦，从而实现制动。通过空气压力作用实现制动，是动车组主要的制动方式。制动控制原理制动指令制动压力制动力的分配由司机室发出制动指令，通过列车控制系统传递至各个车辆。根据制动指令，制动控制装置会计算出所需的制动压力。根据车辆的运行状态和位置，制动控制装置会合理分配各车辆的制动力，确保列车安全停车。制动力的分配根据车辆载重根据车轮磨损状态载重较轻的车辆需要更大的制动力来减速。磨损程度不同的车轮需要不同的制动力分配，以避免过度磨损。根据运行速度高速运行时需要更大的制动力来快速减速。制动系统的响应时间识别时间1从司机发出制动指令到列车控制系统识别指令的时间。计算时间列车控制系统计算所需制动压力和制动力分配的时间。23执行时间从制动控制装置发出制动指令到各车辆开始产生制动力的时间。动车组制动系统维护与保养日常维护保养清洁检查0103保持制动系统的清洁，防每日对制动系统进行外观检查，确保无异常现象，如漏油、破损等。止灰尘、污垢等杂物进入，影响制动性能。紧固油液检查0204定期对制动系统的各个紧固件进行检查和紧固，防止松动。检查制动系统油液的液位和品质，确保油液充足且无杂质。定期检查与维修性能测试更换磨损件油液更换电气检查定期对制动系统进行性能测试，确保各项功能正常。对制动系统中磨损严重的部件进行更换，如制动盘、制动片等。定期更换制动系统油液，保证油液性能和清洁度。检查制动系统的电气线路和元件，确保无故障。常见故障与处理方法制动不灵漏油电气...
