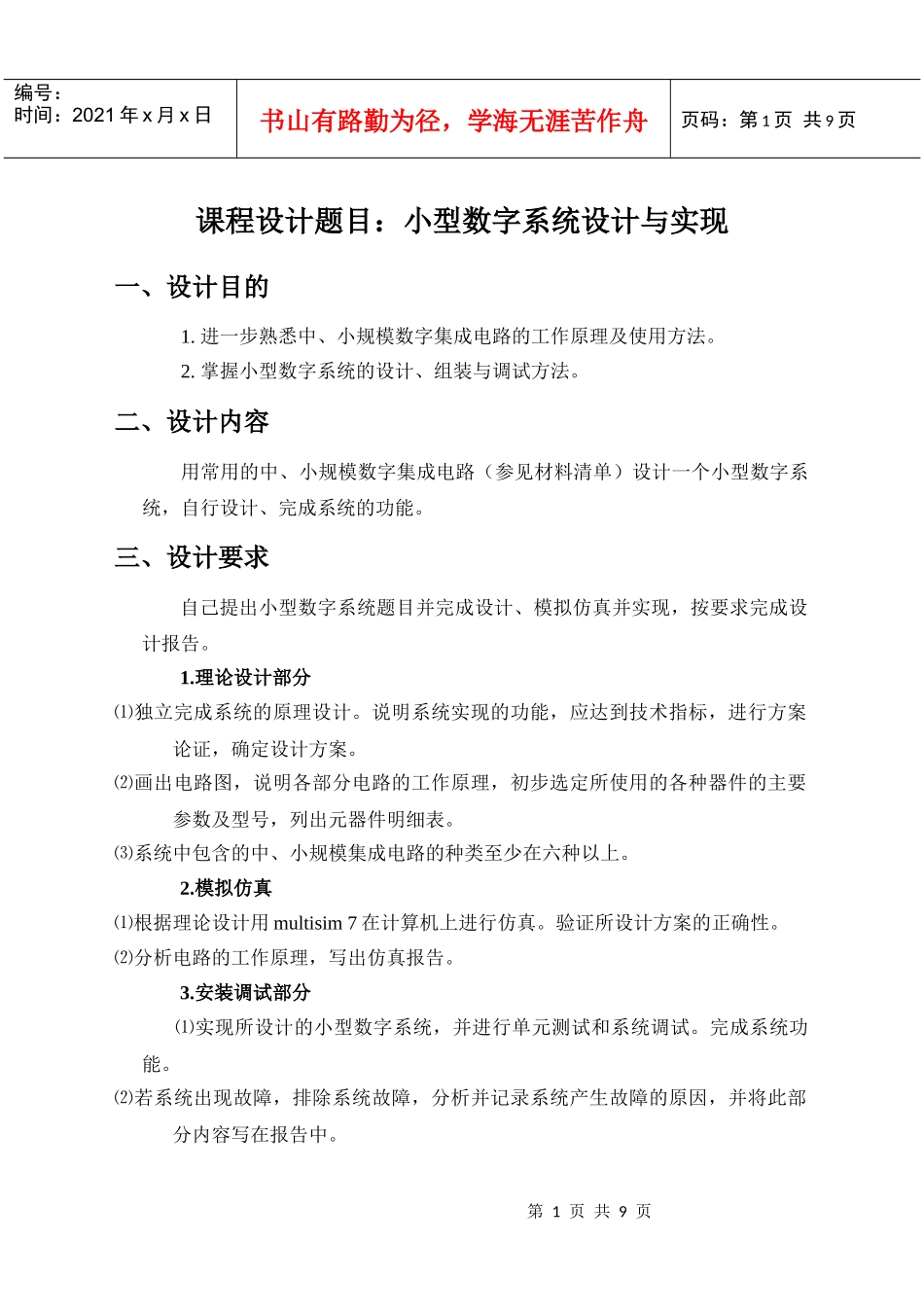

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页课程设计题目：小型数字系统设计与实现一、设计目的1.进一步熟悉中、小规模数字集成电路的工作原理及使用方法。2.掌握小型数字系统的设计、组装与调试方法。二、设计内容用常用的中、小规模数字集成电路（参见材料清单）设计一个小型数字系统，自行设计、完成系统的功能。三、设计要求自己提出小型数字系统题目并完成设计、模拟仿真并实现，按要求完成设计报告。1.理论设计部分⑴独立完成系统的原理设计。说明系统实现的功能，应达到技术指标，进行方案论证，确定设计方案。⑵画出电路图，说明各部分电路的工作原理，初步选定所使用的各种器件的主要参数及型号，列出元器件明细表。⑶系统中包含的中、小规模集成电路的种类至少在六种以上。2.模拟仿真⑴根据理论设计用multisim7在计算机上进行仿真。验证所设计方案的正确性。⑵分析电路的工作原理，写出仿真报告。3.安装调试部分⑴实现所设计的小型数字系统，并进行单元测试和系统调试。完成系统功能。⑵若系统出现故障，排除系统故障，分析并记录系统产生故障的原因，并将此部分内容写在报告中。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页4.写出课程设计总结报告(要求报告为A4纸20页以上，并打印)。报告应包括以下内容：摘要（300~400字）目录1.概述本文分析了双闭环流量比值控制系统的组成特征、适用范围、优点，相比于开环比值系统和单闭环比值系统，双闭环比值系统组成更为复杂、动态特性和静态特性更好。阐述了变频器的工作原理和在双闭环流量比值控制系统中的作用。论述PID控制算法的基本和原理及其比例、积分、微分三个参数对控制过程的影响，列举了工程中较为常用的参数整定算法，并在Matlab/Simulink环境下进行了PID控制的建模仿真。基于浙大中控CS4000个过程控制实验装置的水箱系统，对双容水箱进行试验建模并仿真，采用PID控制策略对双闭环流量比值实现组态和监控，比较方针和最终实验结果，并探讨双闭环流量比值控制系统的可行性。2.流量比值控制系统的方案选定2.1流量比值控制系统的在工程实际中的应用工业生产过程中，要求两种或多种物料成一定比例关系，一旦比例失调，会影响生产的正常进行，影响产品质量，浪费原料，消耗动力，造成环境污染，甚至产生生产事故，所以严格控制其比例，对于安全生产来说十分重要。尤其是在化工生产中，经常需要两种或者两种以上的无聊按一定比例混合或者进行化学反应，如果比例失调，轻则造成产品质量不合格，重则会造成生产事故或者发生人身伤害，给企业带来较大的损失。比值控制系统（流量比值控制系统）：实现两个或两个以上参数符合一定的第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页比例关系的控制系统。主动量（主流量）：需要保持比值关系的两种物料中，处于主导地位物料，称之为主动量（主流量）。从动量（副流量）：按主物量进行配比变化的物料，在控制过程中随主物料而变化，称之为从动量（副流量）。2.2设计要求3.理论设计3.1方案论证3.2系统设计3.2.1结构框图及说明3.2.2系统原理图及工作原理3.3单元电路设计3.3.1单元电路工作原理3.3.2元件参数选择4.软件仿真4.1仿真电路图4.2仿真过程4.2仿真结果5.安装调试5.2安装调试过程5.3故障分析6.结论7.使用仪器设备清单8.参考文献。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页9.收获、体会和建议。四、参考文献1.李景宏，马学文.电子技术实验教程.沈阳：东北大学出版社.2002.王永军，李景华编著.数字逻辑与数字系统.北京：电子工业出版社，20023.高吉祥，易凡编著.电子技术基础实验与课程设计.北京：电子工业出版社，20024.陈大钦编著.电子技术基础实验.北京：高等教育出版社，2000第5页共9页第4页共9页1号宋体3号宋体4号宋体编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页课程设计报告设计题目：XXXXXXXXXXX班级：XXXXXXXXX学号：XXXXXXXXX姓名：XXX封皮...
