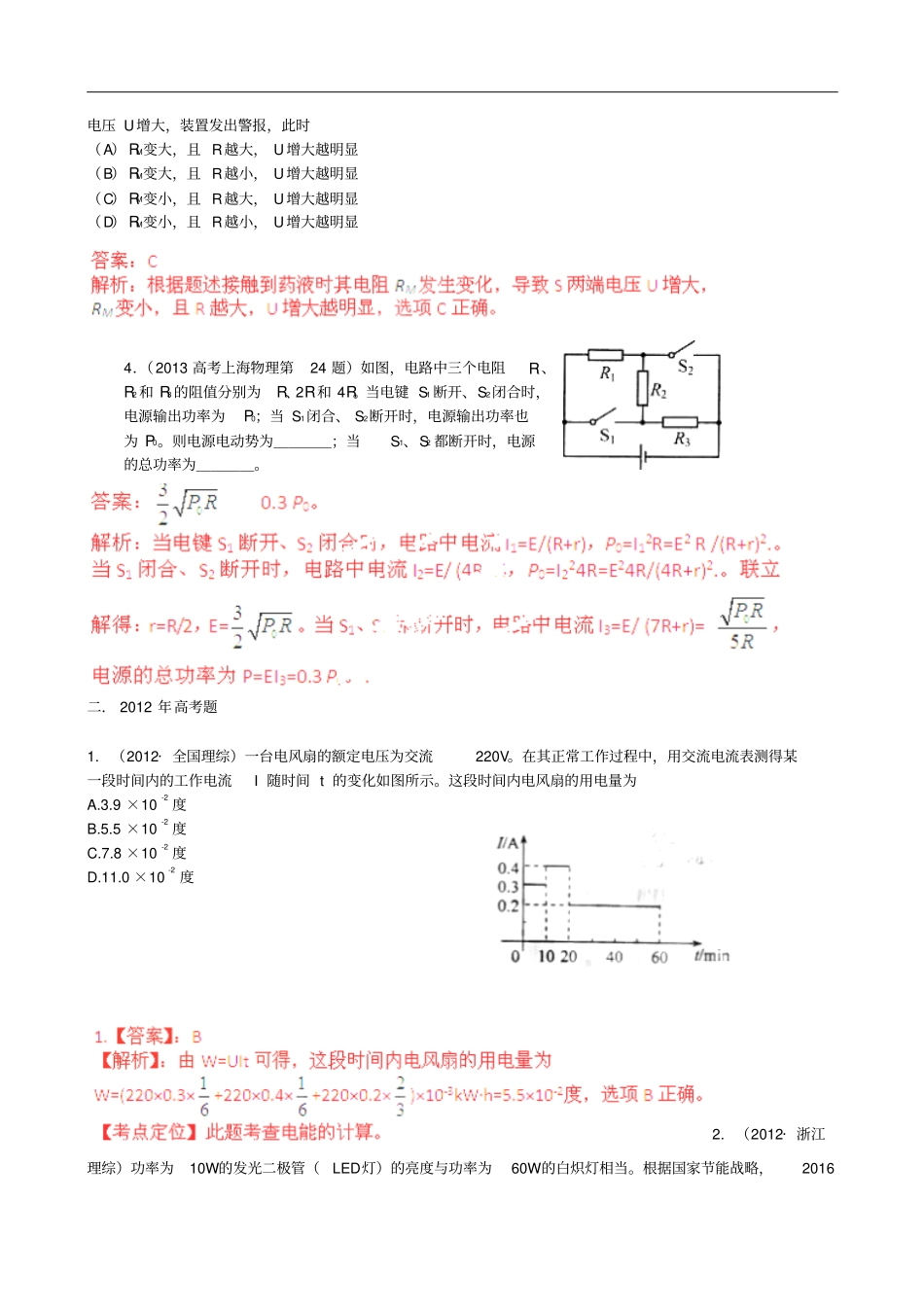

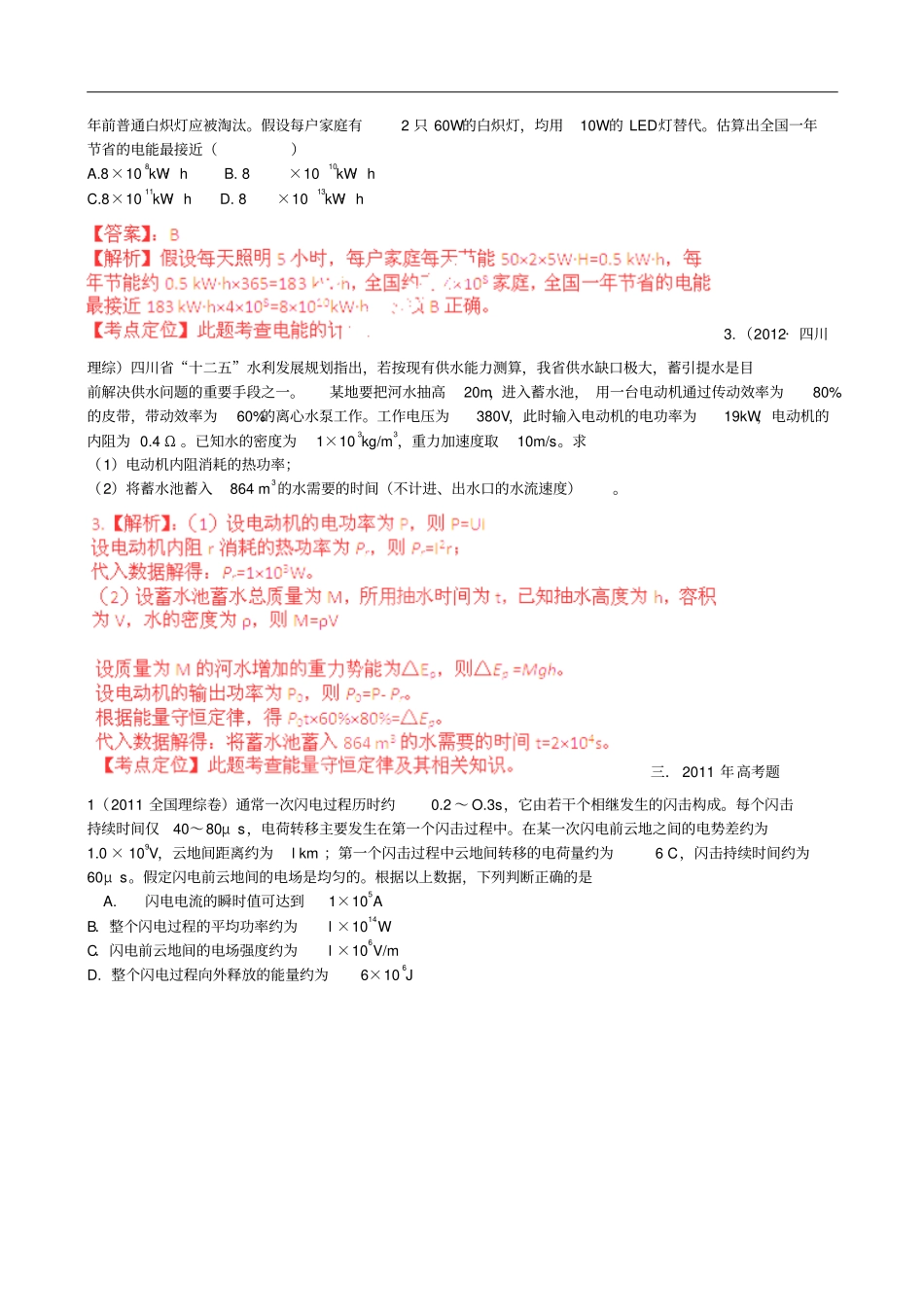

2004-2013十年高考物理大全分类解析专题11恒定电流一．2013年高考题1.（2013高考安徽理综第19题）用图示的电路可以测量电阻的阻值。图中Rx是待测电阻，R0是定值，○G是灵敏度很高的电流表，MN是一段均匀的电阻丝。闭合开关，改变滑动头P的位置，当通过电流表○G的电流为零时，测得MP=l1，PN=l2，，则Rx的阻值为A.102lRlB.1012lRllC.201lRlD.2012lRll2．（2013高考上海物理第12题）在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。能实现此功能的电路是3。(2013高考江苏物理第4题)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示。M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时（A）RM变大，且R越大，U增大越明显（B）RM变大，且R越小，U增大越明显（C）RM变小，且R越大，U增大越明显（D）RM变小，且R越小，U增大越明显4．（2013高考上海物理第24题）如图，电路中三个电阻Rl、R2和R3的阻值分别为R、2R和4R。当电键S1断开、S2闭合时，电源输出功率为P0；当S1闭合、S2断开时，电源输出功率也为P0。则电源电动势为＿＿＿＿；当S1、S2都断开时，电源的总功率为＿＿＿＿。二．2012年高考题1.（2012·全国理综）一台电风扇的额定电压为交流220V。在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示。这段时间内电风扇的用电量为A.3.9×10-2度B.5.5×10-2度C.7.8×10-2度D.11.0×10-2度2.（2012·浙江理综）功率为10W的发光二极管（LED灯）的亮度与功率为60W的白炽灯相当。根据国家节能战略，2016年前普通白炽灯应被淘汰。假设每户家庭有2只60W的白炽灯，均用10W的LED灯替代。估算出全国一年节省的电能最接近（）A.8×108kW·hB.8×1010kW·hC.8×1011kW·hD.8×1013kW·h3.（2012·四川理综）四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一。某地要把河水抽高20m，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作。工作电压为380V，此时输入电动机的电功率为19kW，电动机的内阻为0.4Ω。已知水的密度为1×103kg/m3，重力加速度取10m/s。求（1）电动机内阻消耗的热功率；（2）将蓄水池蓄入864m3的水需要的时间（不计进、出水口的水流速度）。三．2011年高考题1（2011全国理综卷）通常一次闪电过程历时约0.2～O.3s，它由若干个相继发生的闪击构成。每个闪击持续时间仅40～80μs，电荷转移主要发生在第一个闪击过程中。在某一次闪电前云地之间的电势差约为1.0×109V，云地间距离约为lkm；第一个闪击过程中云地间转移的电荷量约为6C，闪击持续时间约为60μs。假定闪电前云地间的电场是均匀的。根据以上数据，下列判断正确的是A.闪电电流的瞬时值可达到1×105AB．整个闪电过程的平均功率约为l×1014WC．闪电前云地间的电场强度约为l×106V/mD.整个闪电过程向外释放的能量约为6×106J2（2011上海物理第12题）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，(A)电压表V读数先变大后变小，电流表A读数变大(B)电压表V读数先变小后变大，电流表A读数变小(C)电压表V读数先变大后变小，电流表A读数先变小后变大(D)电压表V读数先变小后变大，电流表A读数先变大后变小3（2011海南物理）如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。初始时S0与S均闭合，现将S断开，则A.○V的读数变大，○A的读数变小B.○V的读数变大，○A的读数变大C.○V的读数变小，○A的读数变小D.○V的读数变小，○A的读数变大4（2011北京理综卷）如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动端向下滑动的过程中A.电压表与电流表的示数都减小B.电压表与电流表的示数都增大C.电压表的示数增大，电流表的示数减小D.电压表的示数减小，电流表的示数增大四．2010年高考题与电源的1．（2010新课标卷）电源的效率定义为外电路电阻消耗的功率总功率之比.在测电...
