列管换热器的常见故障与处理方法课件VIP免费

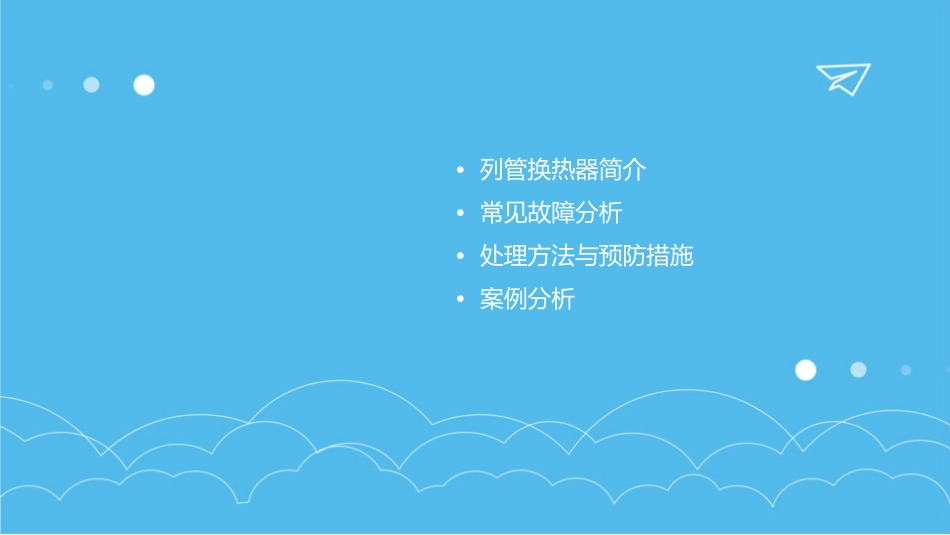

•列管换热器简介•常见故障分析•处理方法与预防措施•案例分析定义与工作原理0102定义工作原理列管换热器是一种广泛应用于化工、石油、食品等行业的传热设备，它通过内部列管的传热作用，实现热量交换。列管换热器的工作原理主要是通过两种流体在换热管内的流动，利用管壁的导热作用，实现热量的传递。常见类型与用途常见类型根据不同的分类标准，列管换热器可以分为多种类型，如根据传热面的形状可分为圆形和螺旋形等；根据用途可分为固定式和移动式等。用途列管换热器广泛应用于各种工业生产过程中，如石油、化工、制药、食品等领域，用于实现各种不同温度和压力下的热量交换。优点与局限性优点列管换热器具有传热效率高、处理量大、适用范围广等优点，同时其结构紧凑、易于维护和清洗，能够满足各种工业生产的需求。局限性列管换热器的传热效果受到流体物性、流速、传热面积等因素的影响，有时需要采用强化传热措施，同时其制造成本较高，对于高温高压等极端条件下的应用存在一定的限制。列管腐蚀总结词列管腐蚀是换热器常见故障之一，会导致设备性能下降和维修成本增加。详细描述列管腐蚀通常是由于介质腐蚀性较强、设备选材不当或防腐措施失效等原因造成的。腐蚀会导致列管变薄、破裂甚至穿孔，严重影响换热效果和设备安全。列管堵塞总结词列管堵塞会降低换热效率，严重时可能导致设备停机。详细描述列管堵塞的原因有多种，如介质中的杂质、结垢或生物污垢等。堵塞的列管会导致流体流动受阻，降低换热效率，同时增加流体阻力和压力降，严重时可能引发设备故障或停机。热效率降低总结词热效率降低是换热器常见的故障之一，会导致能源浪费和生产效率下降。详细描述热效率降低的原因有多种，如列管内壁结垢、介质流量不足或操作温度偏离设计值等。热效率降低会导致能源浪费和生产成本增加，影响企业的经济效益。振动和噪音总结词详细描述换热器在运行过程中产生的振动和噪音可能对设备性能和安全性造成影响。振动和噪音可能是由于流体动力学因素、机械不平衡或结构问题等原因造成的。长期振动可能导致列管松动、连接部位松动或疲劳断裂等故障，影响设备寿命和安全性。VS泄漏总结词换热器泄漏是一种常见的故障，可能导致环境污染、安全事故和生产损失。详细描述换热器泄漏可能是由于列管破裂、连接部位松动或密封件失效等原因造成的。泄漏不仅会导致介质外泄和环境污染，还可能引发安全事故和生产损失。及时发现和处理泄漏故障对于保障设备安全和生产正常运行至关重要。列管腐蚀的预防与处理•总结词：列管腐蚀是换热器常见故障之一，需要采取有效的预防和处理措施。列管腐蚀的预防与处理预防措施使用耐腐蚀材料制造换热器，或对金属表面进行防腐蚀处理。控制介质流速，避免过快流速冲刷列管表面。列管腐蚀的预防与处理010203定期检查并更换腐蚀严重的处理方法对腐蚀列管进行修复或更换。列管。列管腐蚀的预防与处理02加强列管表面防腐蚀处理，如涂防腐涂层。01调整工艺参数，减少介质对列管的腐蚀。列管堵塞的预防与处理•总结词：列管堵塞会严重影响换热器的正常运行，需要采取措施预防和处理。列管堵塞的预防与处理预防措施定期清洗换热器，保持设备清洁。控制介质中的杂质和颗粒物，防止其进入换热器。列管堵塞的预防与处理对堵塞列管进行清洗或疏通。03处理方法02定期检查并更换堵塞严重的列管。01列管堵塞的预防与处理0102使用化学清洗剂或高压水枪进行深度清洗。加强设备密封性，防止杂质的进入。热效率降低的预防与处理•总结词：热效率降低是换热器常见的故障之一，需要采取措施预防和处理。热效率降低的预防与处理预防措施定期检查换热器表面是否有积垢或污物，及时清理。保持介质流量和温度稳定，避免波动过大。热效率降低的预防与处理定期对换热器进行维护和保养。处理方法对换热器表面进行清洗，去除积垢和污物。热效率降低的预防与处理01检查并修复换热器内部的泄漏和堵塞问题。02调整工艺参数，提高换热器的热效率。振动和噪音的预防与处理•总结词：振动和噪音是换热器运行过程中的常见问题，需要采取措施预防和处理。振动和噪音的预防与处理预防措施01确保设备...
