卓尼柳林镇上卓村便民桥梁施工组织设计VIP免费

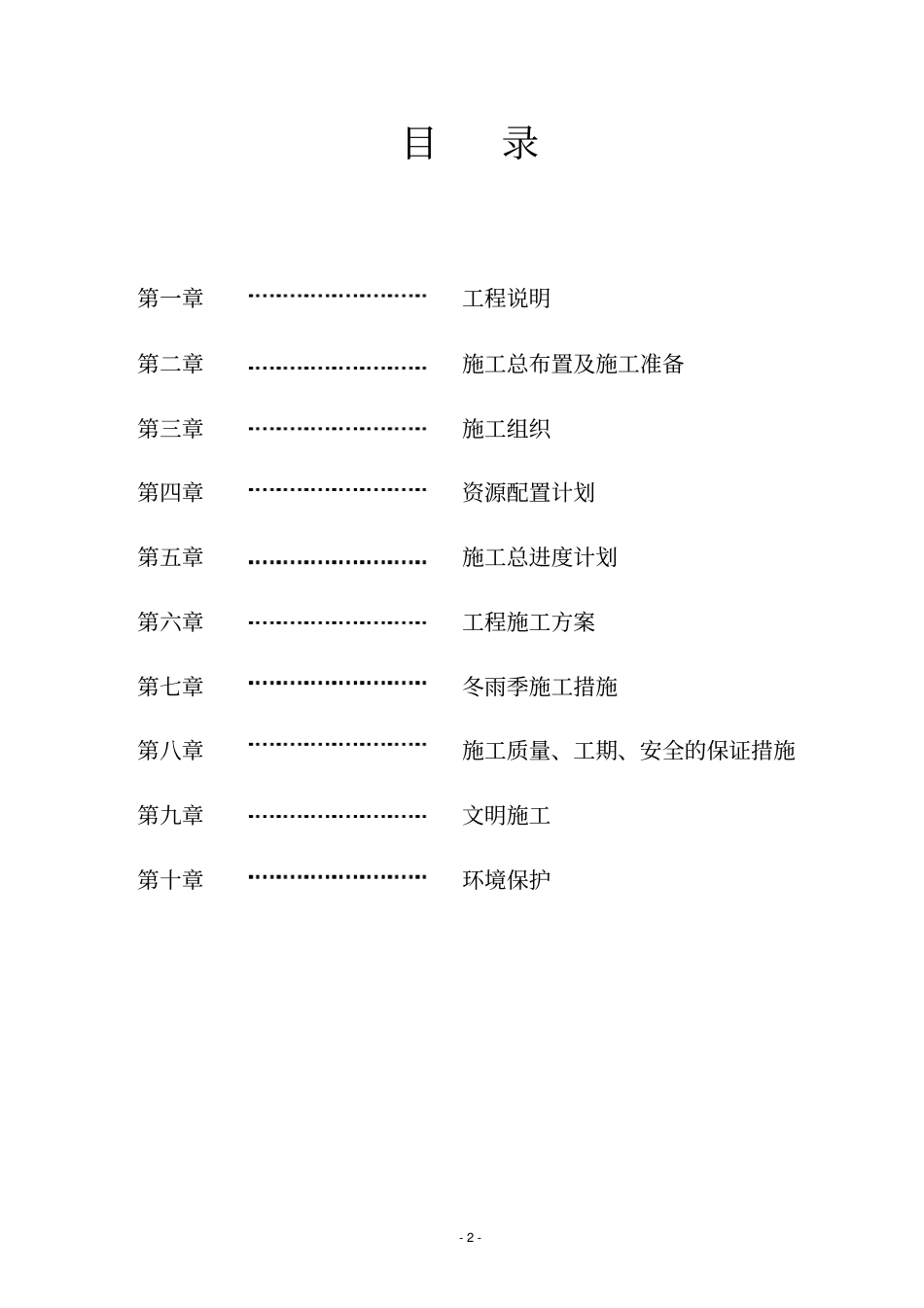

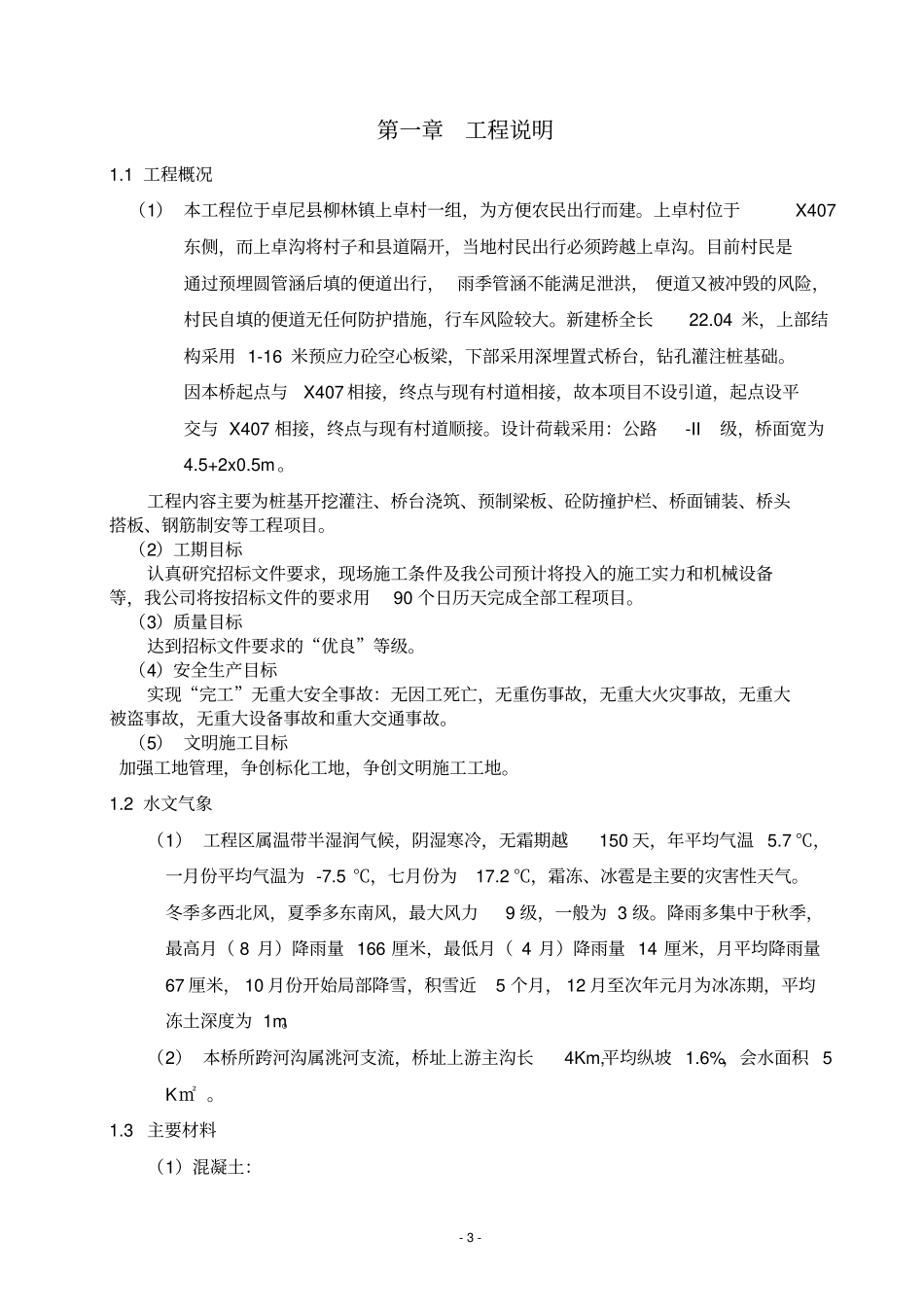

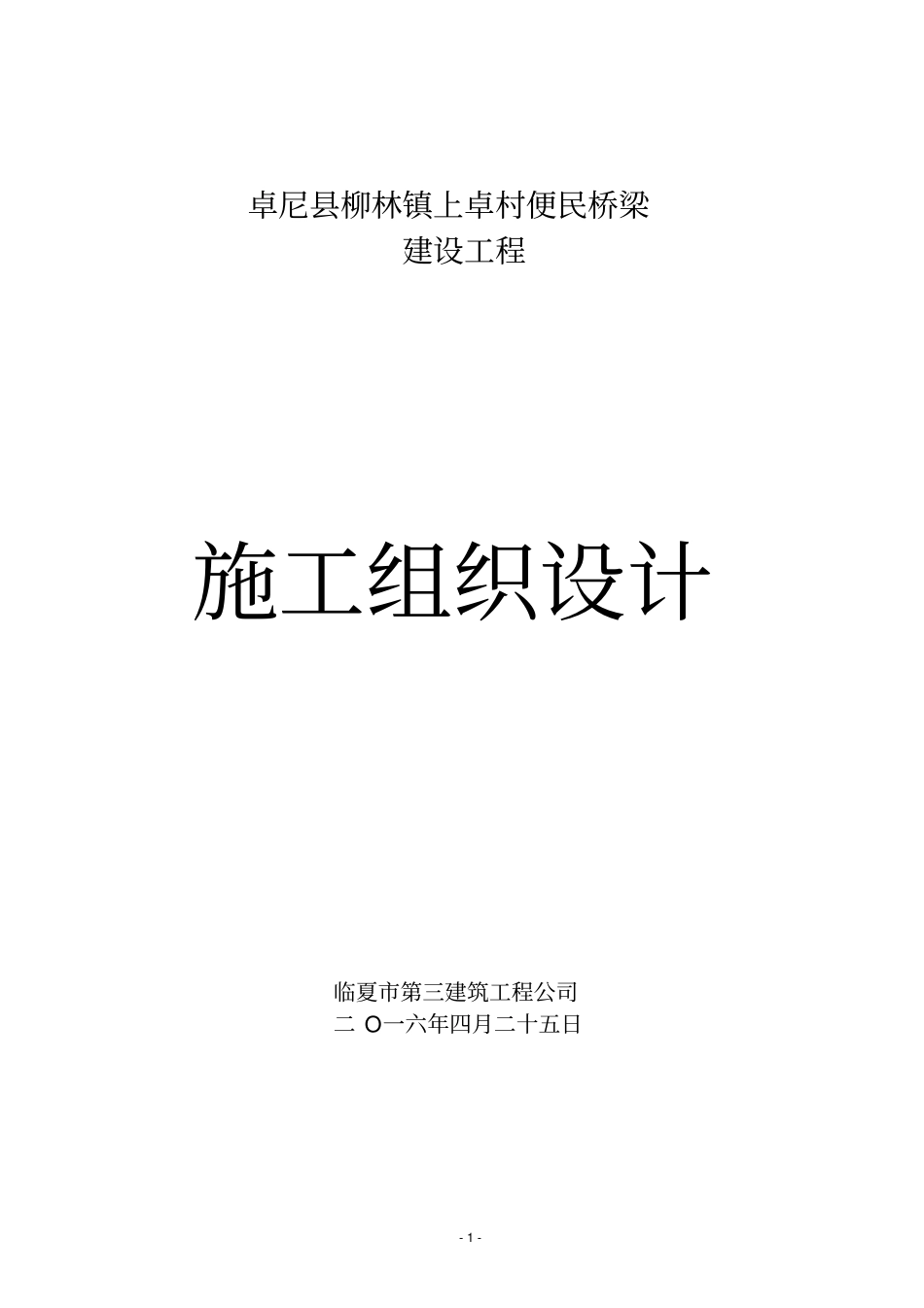

-1-卓尼县柳林镇上卓村便民桥梁建设工程施工组织设计临夏市第三建筑工程公司二O一六年四月二十五日-2-目录第一章工程说明第二章施工总布置及施工准备第三章施工组织第四章资源配置计划第五章施工总进度计划第六章工程施工方案第七章冬雨季施工措施第八章施工质量、工期、安全的保证措施第九章文明施工第十章环境保护-3-第一章工程说明1.1工程概况（1）本工程位于卓尼县柳林镇上卓村一组，为方便农民出行而建。上卓村位于X407东侧，而上卓沟将村子和县道隔开，当地村民出行必须跨越上卓沟。目前村民是通过预埋圆管涵后填的便道出行，雨季管涵不能满足泄洪，便道又被冲毁的风险，村民自填的便道无任何防护措施，行车风险较大。新建桥全长22.04米，上部结构采用1-16米预应力砼空心板梁，下部采用深埋置式桥台，钻孔灌注桩基础。因本桥起点与X407相接，终点与现有村道相接，故本项目不设引道，起点设平交与X407相接，终点与现有村道顺接。设计荷载采用：公路-II级，桥面宽为4.5+2x0.5m。工程内容主要为桩基开挖灌注、桥台浇筑、预制梁板、砼防撞护栏、桥面铺装、桥头搭板、钢筋制安等工程项目。（2）工期目标认真研究招标文件要求，现场施工条件及我公司预计将投入的施工实力和机械设备等，我公司将按招标文件的要求用90个日历天完成全部工程项目。（3）质量目标达到招标文件要求的“优良”等级。（4）安全生产目标实现“完工”无重大安全事故：无因工死亡，无重伤事故，无重大火灾事故，无重大被盗事故，无重大设备事故和重大交通事故。（5）文明施工目标加强工地管理，争创标化工地，争创文明施工工地。1.2水文气象（1）工程区属温带半湿润气候，阴湿寒冷，无霜期越150天，年平均气温5.7℃，一月份平均气温为-7.5℃，七月份为17.2℃，霜冻、冰雹是主要的灾害性天气。冬季多西北风，夏季多东南风，最大风力9级，一般为3级。降雨多集中于秋季，最高月（8月）降雨量166厘米，最低月（4月）降雨量14厘米，月平均降雨量67厘米，10月份开始局部降雪，积雪近5个月，12月至次年元月为冰冻期，平均冻土深度为1m。（2）本桥所跨河沟属洮河支流，桥址上游主沟长4Km,平均纵坡1.6%，会水面积5K㎡。1.3主要材料（1）混凝土：-4-桩基采用C25混凝土；生产桥墩台帽、挡块、垫石采用C30混凝土；耳背墙采用C25混凝土；预制梁板采用C5O混凝土；铰缝采用C50混凝土；桥面铺装采用C40混凝土。(2)普通钢筋：钢筋直径≥12mm采用HRB335热轧螺纹钢筋，其力学指标应符合GB1499-98中Ⅱ级钢筋的规定；钢筋直径＜12mm采用R235钢筋，其力学指标应符合GB13013-91中Ⅰ级钢筋的规定；（3）支座采用GYZ250X42mm型板式橡胶支座第二章施工总布置及施工准备2.1总体布置考虑到本工程的地理位置，场地的局限性。为满足施工需要，根据招标资料和现场查勘情况，拟在一处设预制场，将所有的预制粱板、栏杆等中小预制件在此集中预制，然后转运到桥址处安装。桥址处设立临时设施布置场，满足现场施工的需要。工场规划本着就近布置，便于施工监理满意的原则，同时综合考虑现场地形条件合理规划和布置，并报监理人审批后实施。2.2场内外交通道路本工程施工交通较为便利，利用现有的乡镇道路，可以满足施工需要，可以保证施工机械设备、材料、物资等运输进、退场等。场内交通道路将根据现场临时设施的布置情况，充分搞好场地平整，然后布置交通道路。2.3施工用水生活用水：施工现场生活用水取就近自来水。施工生产用水：就近抽取河内经检验合格的河水。2.4通讯、照明和动力施工现场各主要人员都配备手机，可以很方便地和外界联络。同时，我们的项目经理部将安装程控电话，配备传真机，以满足施工需要，保持通讯畅通。-5-因为沿线临时生产设施分布的点较多，进场我们将和卓尼县供电局联系，尽量将电网电接到施工现场，并按照现场用电设备的容量，配备电表，在临时设施布置区内架设临时线路，安装室外照明防雨灯，在线杆上设配电箱，供接动力电之用，同时我们自备发电机备用。2.5临时生产设施在各临设区内设置砂石料场、水泥仓库，钢筋场，设预制场300平方米，水泥仓库、木工、钢筋、金属加工厂等。2.6砼及砂浆拌和系统由于本工程场地局限...
