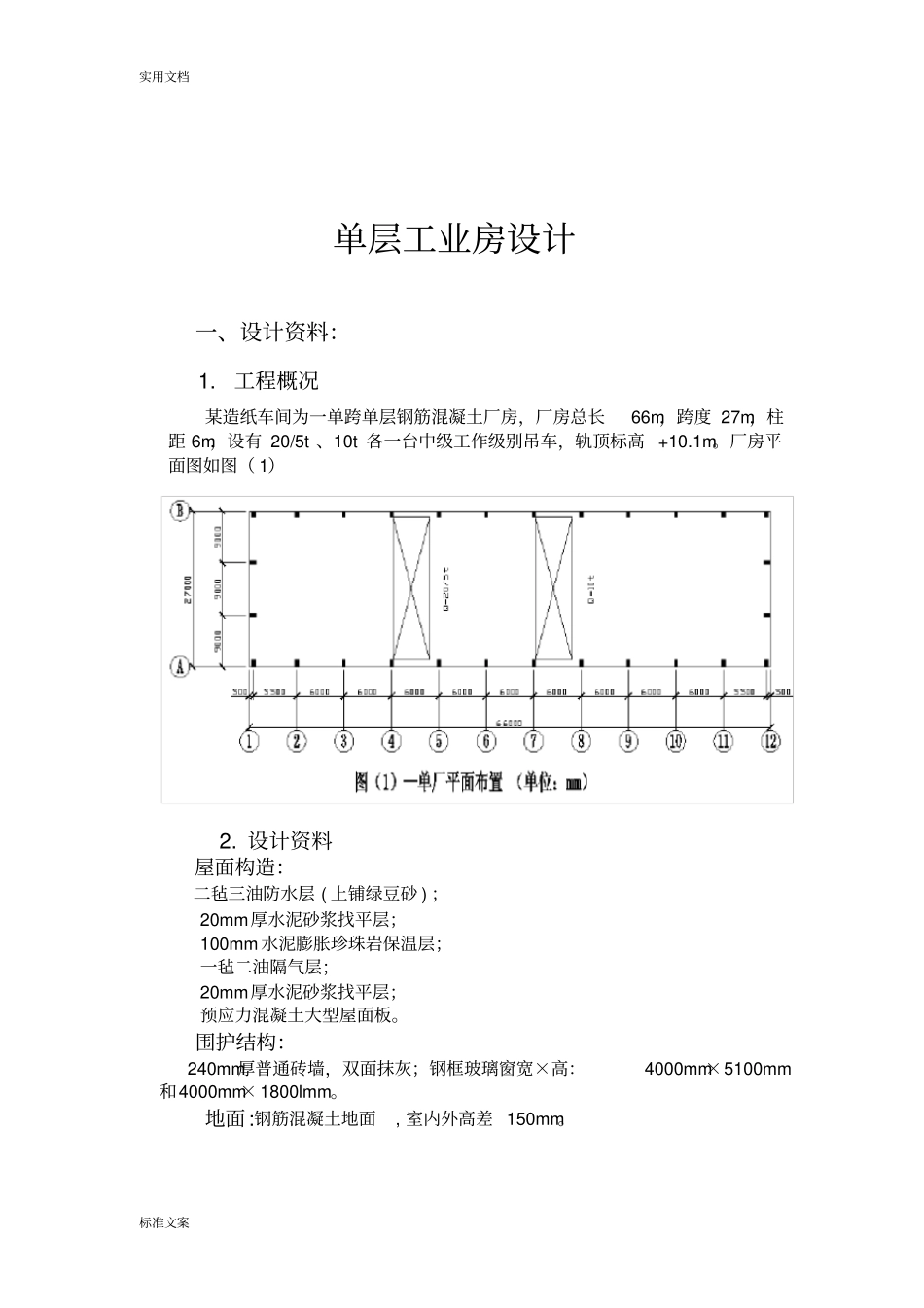

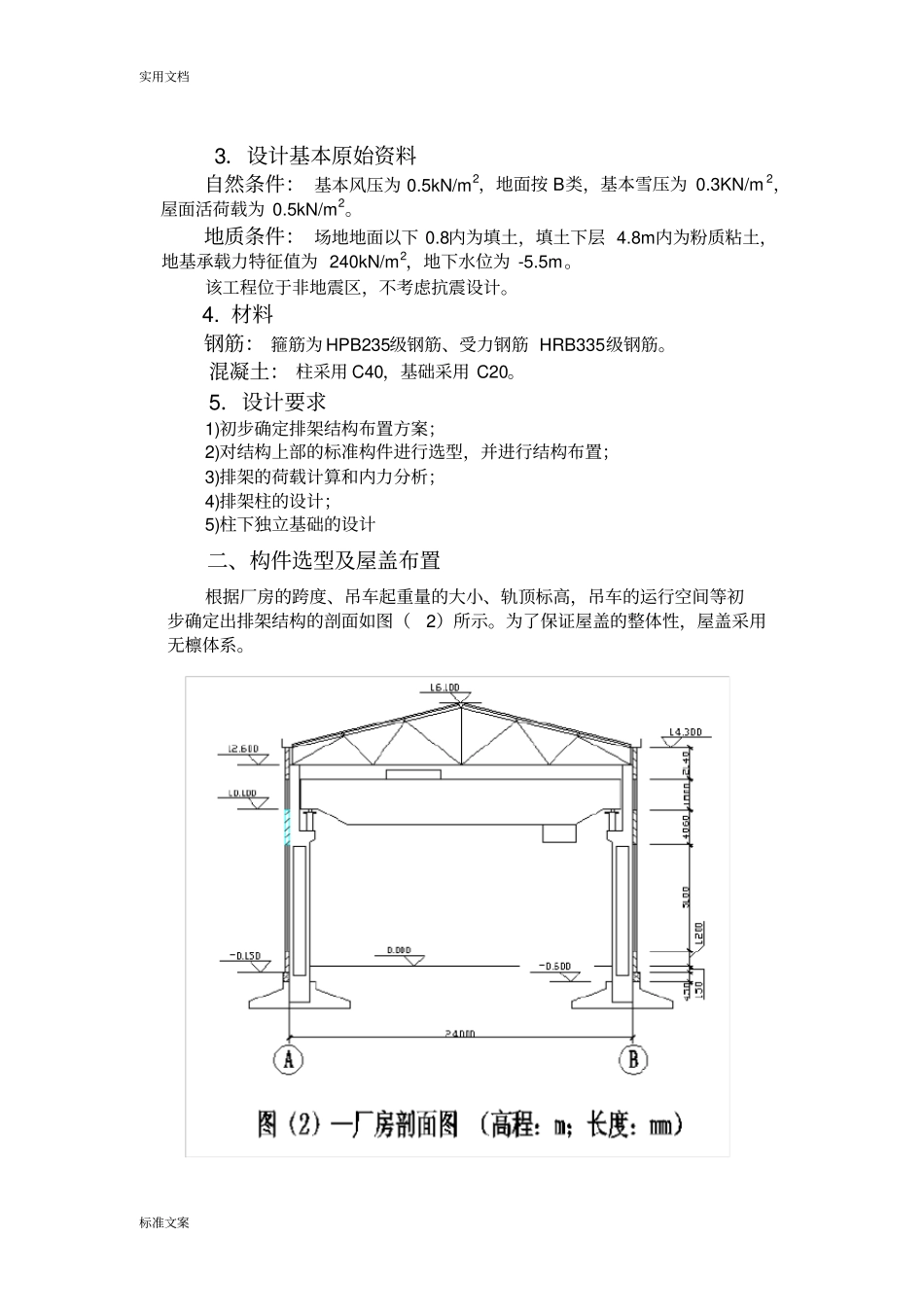

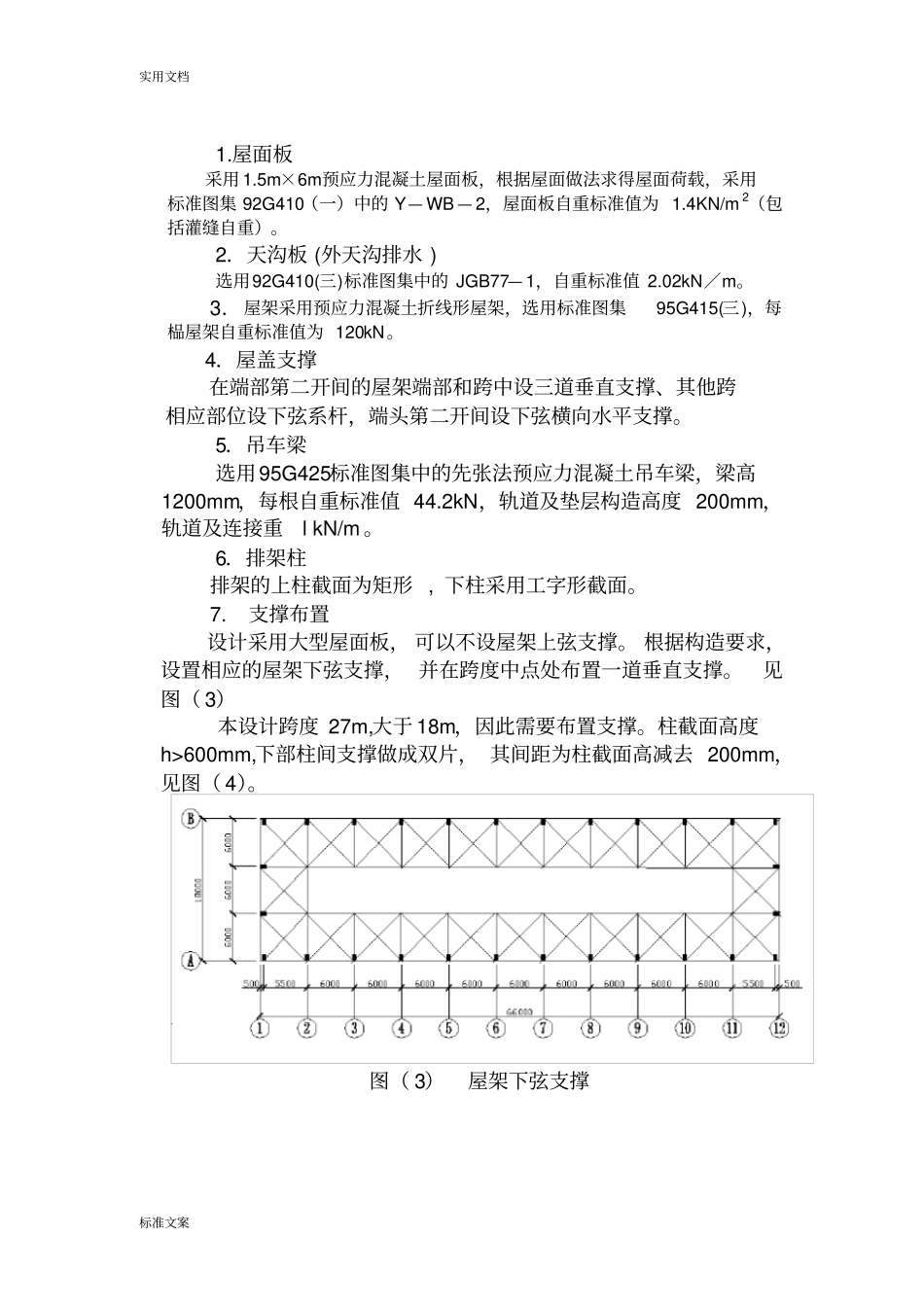

实用文档标准文案单层工业房设计一、设计资料：1.工程概况某造纸车间为一单跨单层钢筋混凝土厂房，厂房总长66m，跨度27m，柱距6m，设有20/5t、10t各一台中级工作级别吊车，轨顶标高+10.1m。厂房平面图如图（1）2.设计资料屋面构造：二毡三油防水层(上铺绿豆砂)；20mm厚水泥砂浆找平层；100mm水泥膨胀珍珠岩保温层；一毡二油隔气层；20mm厚水泥砂浆找平层；预应力混凝土大型屋面板。围护结构：240mm厚普通砖墙，双面抹灰；钢框玻璃窗宽×高：4000mm×5100mm和4000mm×1800lmm。地面:钢筋混凝土地面,室内外高差150mm。实用文档标准文案3．设计基本原始资料自然条件：基本风压为0.5kN/m2，地面按B类，基本雪压为0.3KN/m2，屋面活荷载为0.5kN/m2。地质条件：场地地面以下0.8内为填土，填土下层4.8m内为粉质粘土，地基承载力特征值为240kN/m2，地下水位为-5.5m。该工程位于非地震区，不考虑抗震设计。4.材料钢筋：箍筋为HPB235级钢筋、受力钢筋HRB335级钢筋。混凝土：柱采用C40，基础采用C20。5．设计要求1)初步确定排架结构布置方案；2)对结构上部的标准构件进行选型，并进行结构布置；3)排架的荷载计算和内力分析；4)排架柱的设计；5)柱下独立基础的设计二、构件选型及屋盖布置根据厂房的跨度、吊车起重量的大小、轨顶标高，吊车的运行空间等初步确定出排架结构的剖面如图（2）所示。为了保证屋盖的整体性，屋盖采用无檩体系。实用文档标准文案1.屋面板采用1.5m×6m预应力混凝土屋面板，根据屋面做法求得屋面荷载，采用标准图集92G410（一）中的Y—WB—2，屋面板自重标准值为1.4KN/m2（包括灌缝自重）。2．天沟板(外天沟排水)选用92G410(三)标准图集中的JGB77—1，自重标准值2.02kN／m。3．屋架采用预应力混凝土折线形屋架，选用标准图集95G415(三)，每榀屋架自重标准值为120kN。4．屋盖支撑在端部第二开间的屋架端部和跨中设三道垂直支撑、其他跨相应部位设下弦系杆，端头第二开间设下弦横向水平支撑。5．吊车梁选用95G425标准图集中的先张法预应力混凝土吊车梁，梁高1200mm，每根自重标准值44.2kN，轨道及垫层构造高度200mm，轨道及连接重lkN/m。6．排架柱排架的上柱截面为矩形,下柱采用工字形截面。7.支撑布置设计采用大型屋面板，可以不设屋架上弦支撑。根据构造要求，设置相应的屋架下弦支撑，并在跨度中点处布置一道垂直支撑。见图（3）本设计跨度27m,大于18m，因此需要布置支撑。柱截面高度h>600mm,下部柱间支撑做成双片，其间距为柱截面高减去200mm，见图（4）。图（3）屋架下弦支撑实用文档标准文案图（4）柱的支撑布置三、排架的荷载计算1．排架计算简图的确定(1)确定柱高。吊车梁顶标高=轨顶标高—轨道构造高度=10.1—0.2=9.9m牛腿标高=吊车梁顶标高—吊车梁高=9.9-1.2=8.7m柱顶标高=轨顶标高+吊车高度H+上部运行尺寸，取为12.6m上柱高Hu=柱顶标高--牛腿标高=12.6—8.7=3.9m全柱高H=柱顶标高—基顶标高=12.6--（--0.6）=13.2m下柱高Hl=H--Hu=13.2-3.9=9.3m,λ=Hu/H=3.9/13.2=0.295（2）初步拟订柱尺寸根据表一的参考尺寸，取上柱b×h=400mm×450mm,下柱b×h×hf=400mm×850mm×200mm,截面尺寸如图（5）所示。图（5）下柱截面尺寸（单位：mm）图（6）排架计算简图实用文档标准文案（3）参数计算上柱：493100375.3450400121mmIu下柱：233L25)322500(25300212500300121850400121I41010887.1mm比值：16.0luIIn排架计算简图如图（6）2．荷载计算(1)恒载计算。1)屋盖结构自重标准值：二毡三油防水层0.35KN/m220mm厚水泥砂浆找平层；20×0.02=0.4KN/m2100mm水泥膨胀珍珠岩保温层；4×0.1=0.4KN/m2一毡二油隔气层；0.05KN/m220mm厚水泥砂浆找平层；20×0.02=0.4KN/m2预应力混凝土大型屋面板。1.4KN/m2gk=3.00KN/m2天沟板2.02×6=12.12KN屋架自重120KN则作用在一榀横向平面排架一端柱顶的屋盖自重标准值为kNGk12.315212012.1222760.31mmheu751502450150212)柱自重标准值：上柱G2k=25×0.4×0.45×3.9=17.55kNmmhheul20024502850222下柱G3k=25×9.1×[0.2×0.4×2+0.4×0.1+2×kN4.541.1]025.0)1.04.0(21注（1.1为考虑下柱仍有部分矩形截面而乘的增大系数）3e=0实用文档标准文案3）吊...
