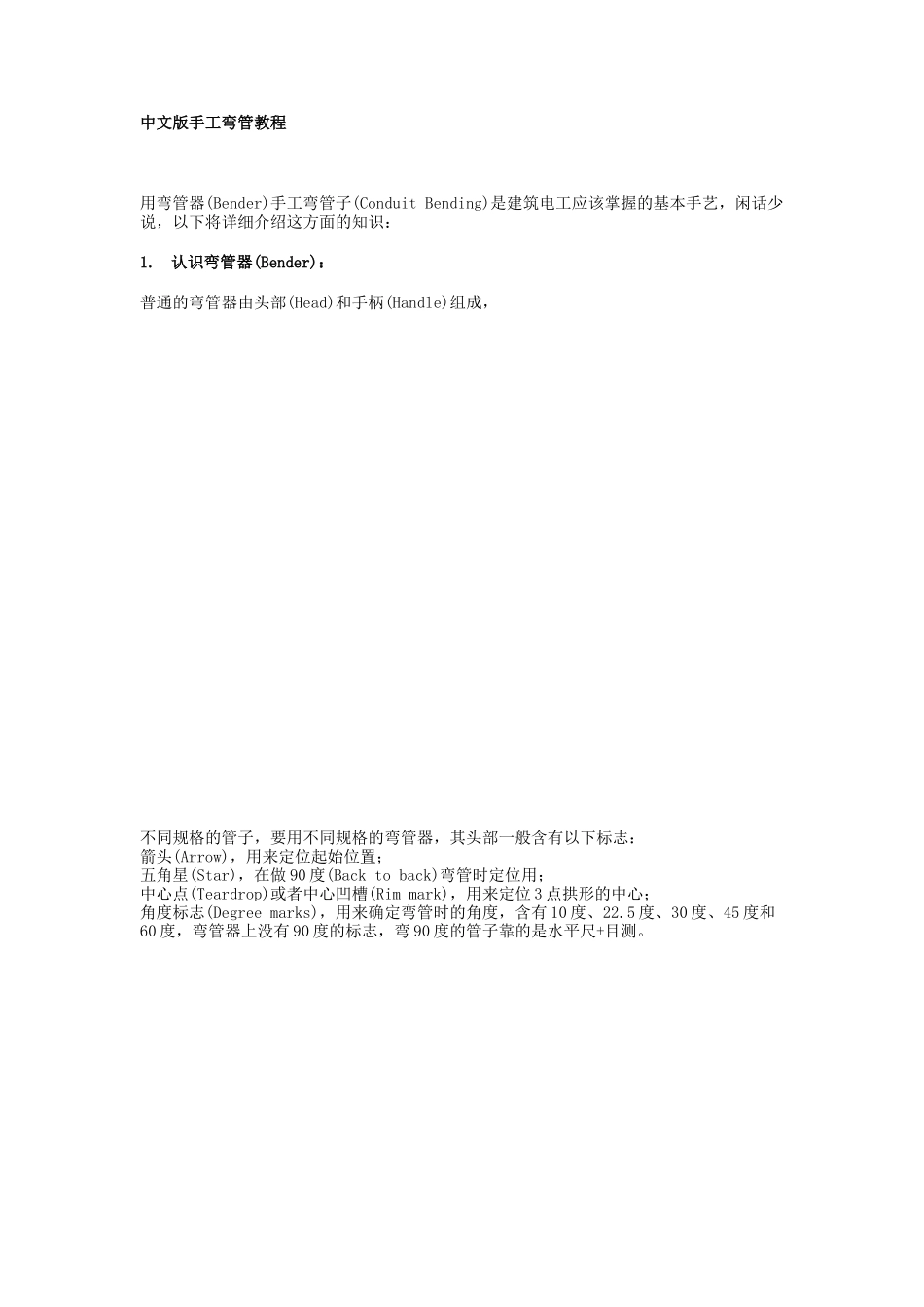

中文版手工弯管教程用弯管器(Bender)手工弯管子(ConduitBending)是建筑电工应该掌握的基本手艺，闲话少说，以下将详细介绍这方面的知识：1.认识弯管器(Bender)：普通的弯管器由头部(Head)和手柄(Handle)组成，不同规格的管子，要用不同规格的弯管器，其头部一般含有以下标志：箭头(Arrow)，用来定位起始位置；五角星(Star)，在做90度(Backtoback)弯管时定位用；中心点(Teardrop)或者中心凹槽(Rimmark)，用来定位3点拱形的中心；角度标志(Degreemarks)，用来确定弯管时的角度，含有10度、22.5度、30度、45度和60度，弯管器上没有90度的标志，弯90度的管子靠的是水平尺+目测。手工弯管其实没什么神秘的，掌握了以下四种形状的弯管方法，你就可以在任何人面前昂首挺胸的说："That'snothing,justshowmewhatyouwant."，不过需要强调一下：一定要动手练习才能真正学会，否则就算是把这篇教程一字不差的背下来，刚上手还是会发晕。1.普通90度弯角(Stubupbend):需要用到的标记：箭头标记(Arrow)如图中所示尺寸21.5"，需要减去一个调节量，对于1/2"的管子减5"；对于3/4"的管子减6"，以1/2"管子为例，得到21.5-5=16.5"，从管子的起始端测量16.5"做标志，然后按照下图所示弯管：完成时的样子：2.背靠背90度弯角(BacktoBackBend)需要用到的标记：五角星(Star)如上图所示，如果我们已经有了左边的90度弯，现在需要按图中的尺寸(62")弯出右边的90度弯角的话，除了用前面提到的'Stubup'的方法外，还可以使用以下的方法：先在管子上量出62"的位置，做上标记，然后用弯管器按照下图所示弯管：完成时的样子：有兴趣的兄弟可以琢磨琢磨：只用'Stubup'的方法如何弯出以上的形状来。3.偏移(OffsetBend)制作这种形状的方法比以上的两种方法稍微复杂一点点，比如需要制作下图所示形状：障碍物高6"，距起点36"。首先需要确定管子的爬升角度。注意，管子的爬升角度越陡峭，日后在管子里穿线的阻力就越大，所以一般在允许的条件下，都尽可能使用小角度。这个例子里我们使用30度。接着就需要使用到下面这张表了：根据角度值，用障碍物高度分别乘以补充量和距离系数，得到：6"*1/4=1.5";6"*2=12"然后用起始长度值加上补充量得到：36"+1.5"=37.5"，在管子上量出这个长度并作上第一个标记，接着反方向量出12"并作上第二个标记，如下图所示：做标记时要在管子的整个圆周上标记一圈，因为一会儿弯管过程中我们要将管子转180度。接下来将弯管器的箭头标记(Arrow)对准管子上的第一个标记，制作第一个30度弯角：完成第一个30度弯角后，不要把管子从弯管器上拿下来，将管子和弯管器同时翻转成如下图所示的样子：将管子在弯管器中向下移动，直到弯管器的箭头标记(Arrow)对准管子上的第二个尺寸标记，然后将管子周向旋转180度，如下图：接着向下压下管子，弯出第二个30度弯角。完成时的样子：4.3点拱形(3PointSaddleBend)需要使用的标记：中心点(Teardrop)或中心凹槽(Rimmark)+箭头(Arrow)比如要做一个下图所示形状：首先确定要弯的角度，还是那个原则：越小越好，还要注意的是拱顶处需要折弯的角度等于拱底处的两倍，这里我们采用30度。接着还是使用上次的“偏移弯管参数表”，查30度角的参数，得到：长度补充量=4"*1/4=1"；折弯间距离=4"*2=8"然后在管子上先量出中心点距离=41.5"+1"=42.5"，作上标记；再在中心点的两边量出折弯间距并在整个圆周作上标记，如下图所示：随后将弯管器的Teardrop或Rimmark标记对准管子上的第一个标记，弯60度角：不要把管子从弯管器上拿下来，将管子和弯管器同时翻转：在弯管器中滑动管子，让弯管器的箭头标志对准管子上的第二个折弯标记，沿周向将管子转动180度，如下图所示，注意弯管器的方向：如图所示将管子弯30度：接着将管子从弯管器中取出，掉头，将弯管器的箭头标志(Arrow)对准管子上的最后一个尺寸标记，弯下另一个30度角：完成时的样子：
