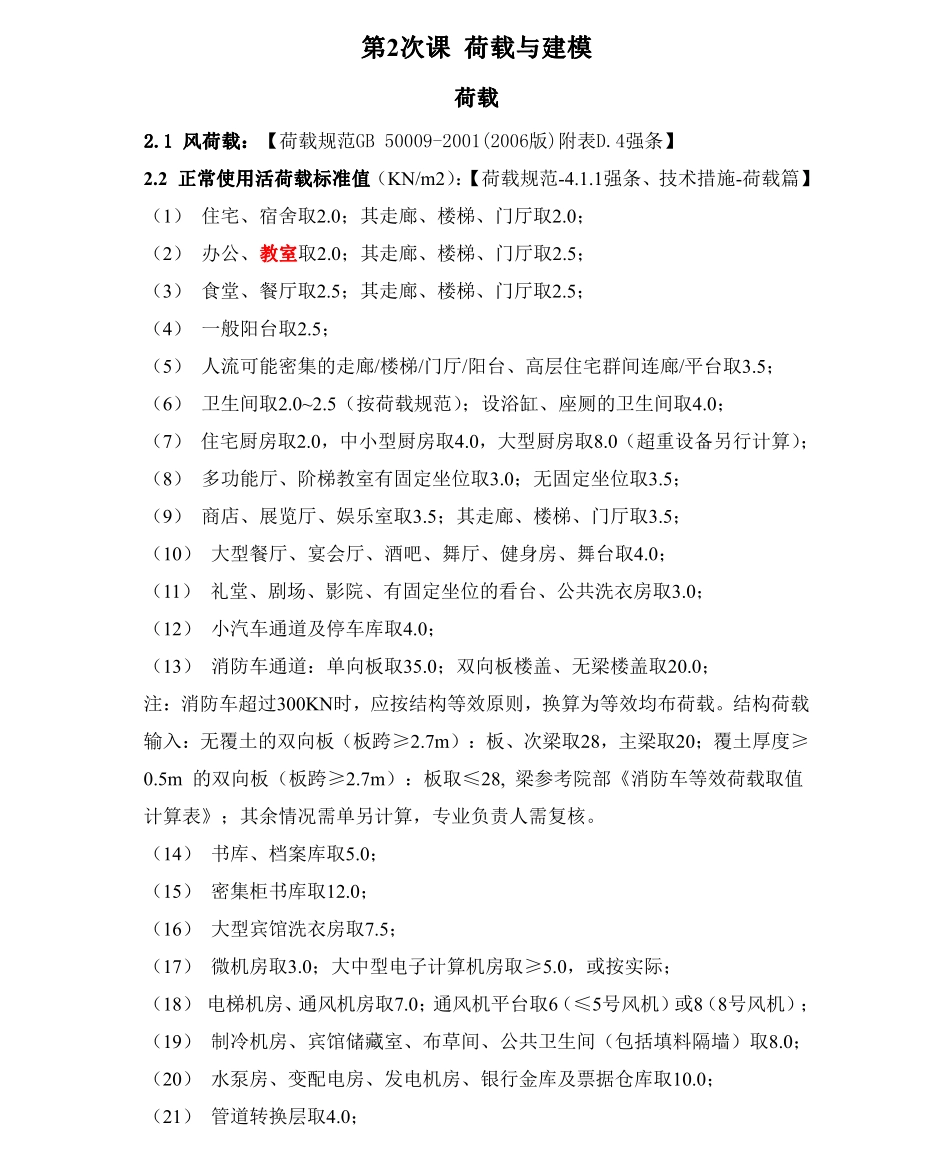

三人行结构设计培训网站http://www.srxjg.com三人行结构设计培训博客：http://blog.sina.com.cn/sanrenxingjiegou1第第第第2次课次课次课次课荷载荷载荷载荷载与建模与建模与建模与建模荷载荷载荷载荷载2.12.12.12.1风荷载风荷载风荷载风荷载：：：：【荷载规范GB50009-2001(2006版)附表D.4强条】2.2正常使用活荷载标准值正常使用活荷载标准值正常使用活荷载标准值正常使用活荷载标准值（KN/m2）：【荷载规范-4.1.1强条、技术措施-荷载篇】（1）住宅、宿舍取2.0；其走廊、楼梯、门厅取2.0；（2）办公、教室教室教室教室取2.0；其走廊、楼梯、门厅取2.5；（3）食堂、餐厅取2.5；其走廊、楼梯、门厅取2.5；（4）一般阳台取2.5；（5）人流可能密集的走廊/楼梯/门厅/阳台、高层住宅群间连廊/平台取3.5；（6）卫生间取2.0~2.5（按荷载规范）；设浴缸、座厕的卫生间取4.0；（7）住宅厨房取2.0，中小型厨房取4.0，大型厨房取8.0（超重设备另行计算）；（8）多功能厅、阶梯教室有固定坐位取3.0；无固定坐位取3.5；（9）商店、展览厅、娱乐室取3.5；其走廊、楼梯、门厅取3.5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4.0；（11）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取3.0；（12）小汽车通道及停车库取4.0；（13）消防车通道：单向板取35.0；双向板楼盖、无梁楼盖取20.0；注：消防车超过300KN时，应按结构等效原则，换算为等效均布荷载。结构荷载输入：无覆土的双向板（板跨≥2.7m）：板、次梁取28，主梁取20；覆土厚度≥0.5m的双向板（板跨≥2.7m）：板取≤28,梁参考院部《消防车等效荷载取值计算表》；其余情况需单另计算，专业负责人需复核。（14）书库、档案库取5.0；（15）密集柜书库取12.0；（16）大型宾馆洗衣房取7.5；（17）微机房取3.0；大中型电子计算机房取≥5.0，或按实际；（18）电梯机房、通风机房取7.0；通风机平台取6（≤5号风机）或8（8号风机）；（19）制冷机房、宾馆储藏室、布草间、公共卫生间（包括填料隔墙）取8.0；（20）水泵房、变配电房、发电机房、银行金库及票据仓库取10.0；（21）管道转换层取4.0；三人行结构设计培训网站http://www.srxjg.com三人行结构设计培训博客：http://blog.sina.com.cn/sanrenxingjiegou2（22）电梯井道下有人到达房间的顶板取5.0。未列出者查荷载规范及《全国民用建筑工程设计技术措施（结构分册）》荷载篇。2.3屋面活荷载标准值屋面活荷载标准值屋面活荷载标准值屋面活荷载标准值（（（（KN/m2）：【）：【）：【）：【荷载规范荷载规范荷载规范荷载规范-4.3.1强条强条强条强条、、、、技术措施技术措施技术措施技术措施-荷载篇荷载篇荷载篇荷载篇】】】】（1）上人屋面取2.0；（2）不上人屋面取0.5；（3）屋顶花园取3.0（不包括花圃土石材料）；注：施工或维修荷载较大时，屋面活荷载应按实际情况采用；因排水不畅、堵塞等，应加强构造措施或按积水深度采用。（4）地下室顶板施工荷载一般取10.0，塔楼内顶板一般不少于5.0；高低层相邻的屋面，低屋面应考虑施工荷载不少于4.0；其分项系数取1.0。注：当利用顶板上的覆土层荷重代替施工荷载时，必须在图上注明覆土层须待上部主体结构施工完成后方可进行回填。2.4楼楼楼楼（（（（屋屋屋屋））））面附加恒荷载标准值面附加恒荷载标准值面附加恒荷载标准值面附加恒荷载标准值（KN/m2）：：：：（1）楼面：一般楼地面视楼地面做法视楼地面做法视楼地面做法视楼地面做法而而而而定定定定，建筑另有要求或有回填层时按实际计算确定；例如：板面层附加恒载取值：（公建另定）根据建筑楼面作法，楼层面层荷载:1.1KN/m2板底：0.4KN/m2合计楼层面层恒载：1.5KN/m2上人屋面及露台（板顶+板底）：2.5KN/m2（（（（平屋面建筑找坡距离较大时平屋面建筑找坡距离较大时平屋面建筑找坡距离较大时平屋面建筑找坡距离较大时，，，，应核算找坡附加荷载应核算找坡附加荷载应核算找坡附加荷载应核算找坡附加荷载，，，，该情况在公建该情况在公建该情况在公建该情况在公建比较常比较常比较常比较常见见见见））））坡屋面恒载（输入时应按坡度乘以放大系数））））2.0KN/m2屋面起...
