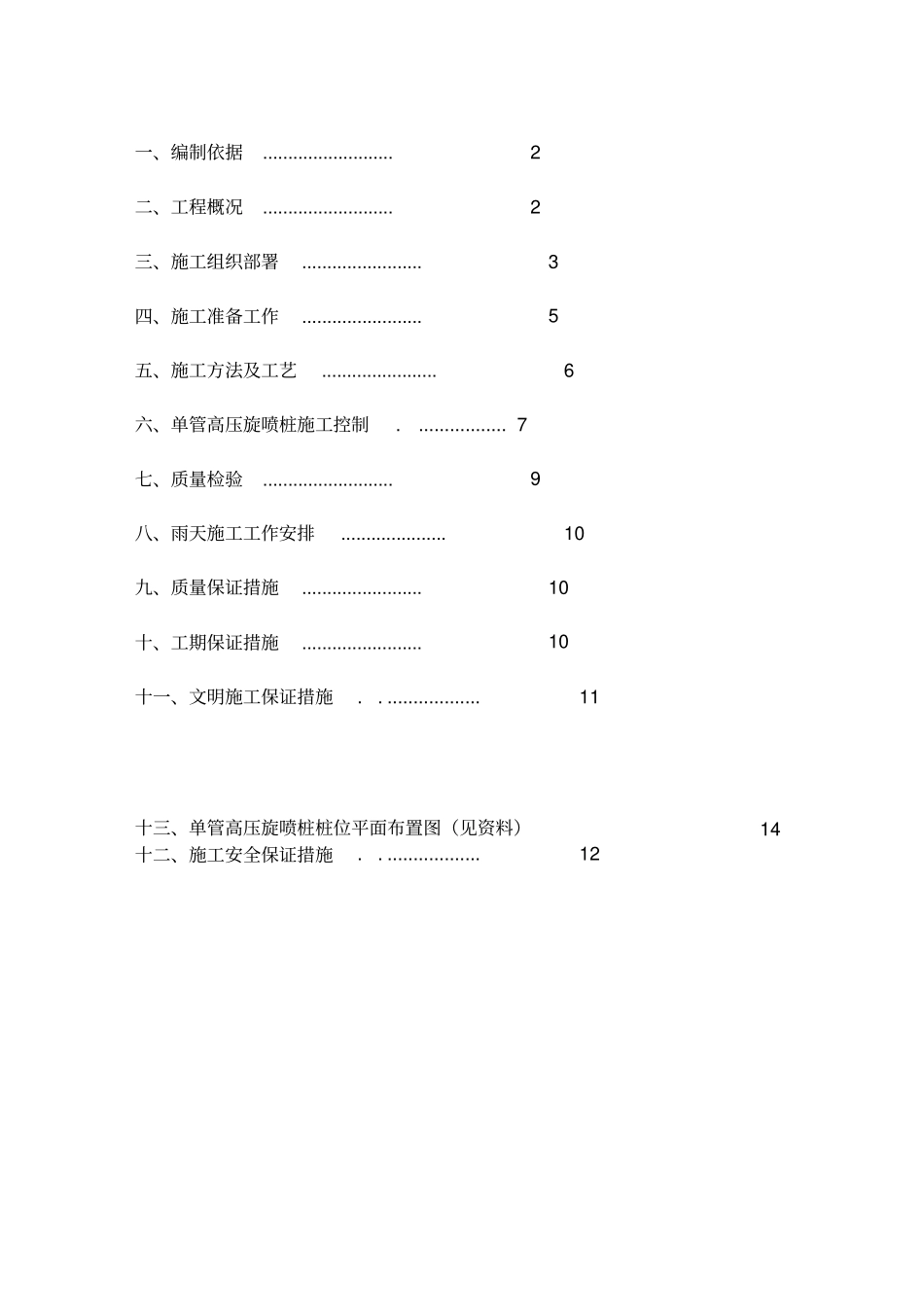

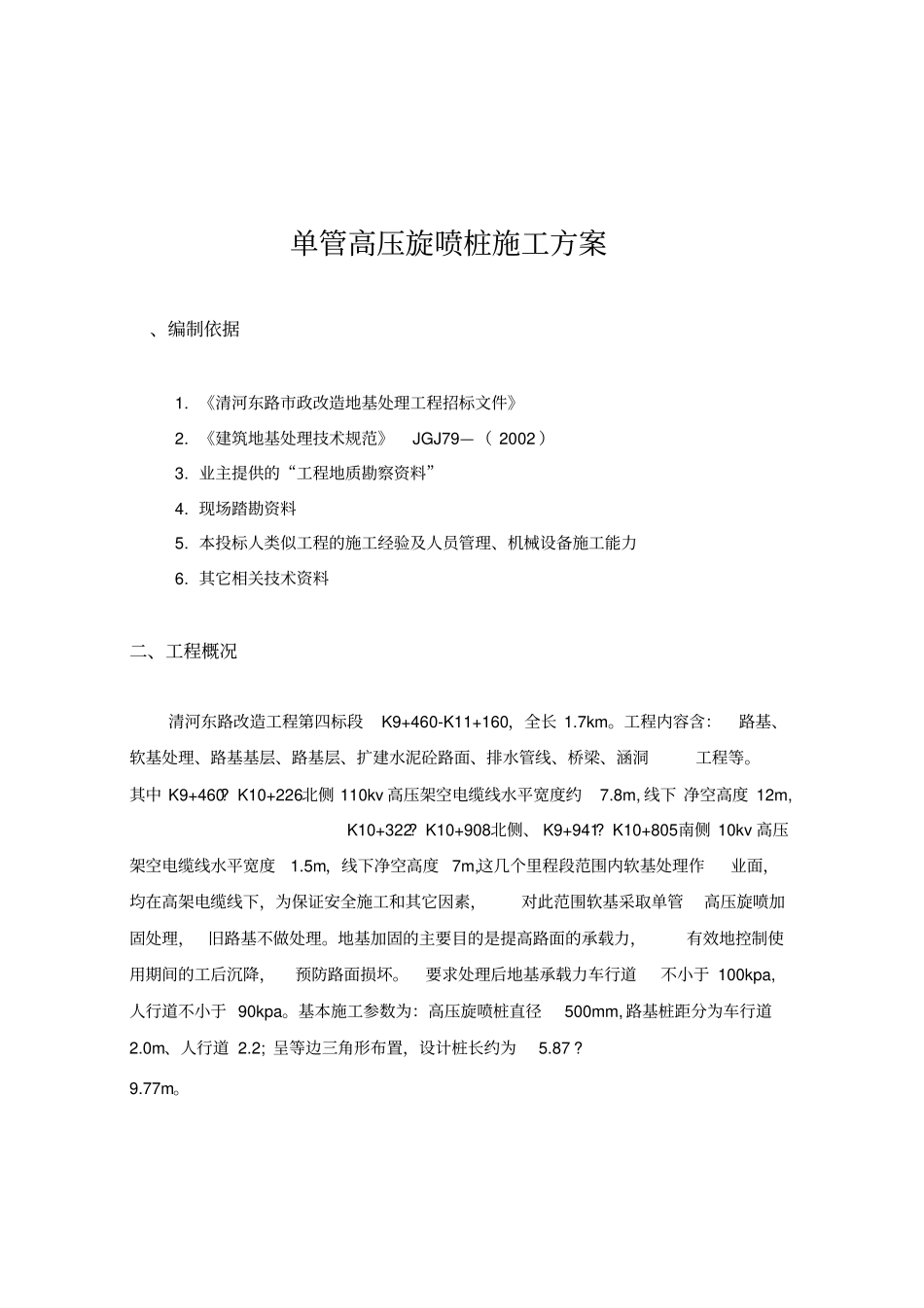

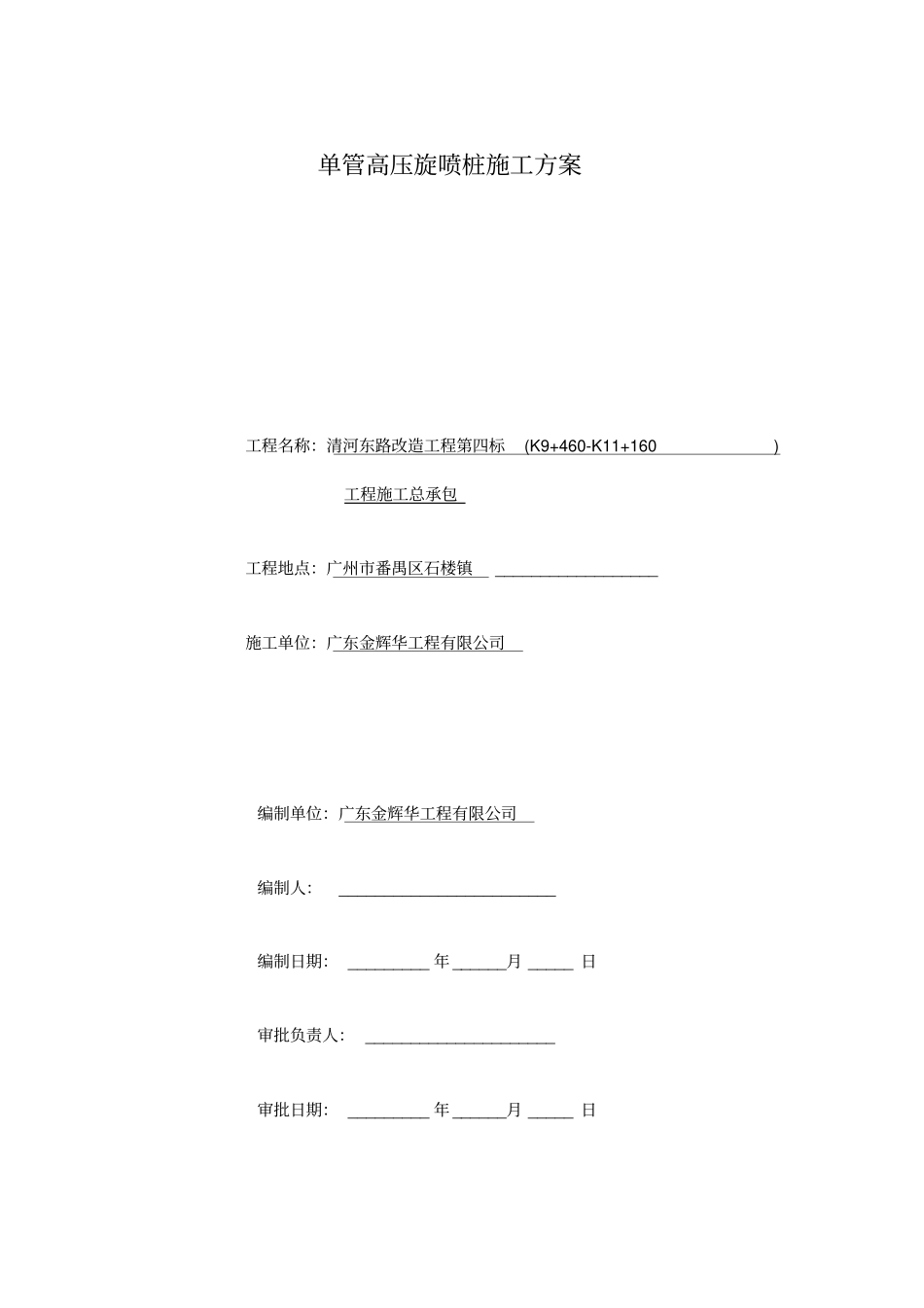

单管高压旋喷桩施工方案工程名称：清河东路改造工程第四标(K9+460-K11+160)工程施工总承包工程地点：广州市番禺区石楼镇__________________施工单位：广东金辉华工程有限公司编制单位：广东金辉华工程有限公司编制人：________________________编制日期：_________年______月_____日审批负责人：_____________________审批日期：_________年______月_____日一、编制依据..........................2二、工程概况..........................2三、施工组织部署........................3四、施工准备工作........................5五、施工方法及工艺.......................6六、单管高压旋喷桩施工控制..................7七、质量检验..........................9八、雨天施工工作安排.....................10九、质量保证措施........................10十、工期保证措施........................10十一、文明施工保证措施....................11十二、施工安全保证措施....................12十三、单管高压旋喷桩桩位平面布置图（见资料）14单管高压旋喷桩施工方案、编制依据1.《清河东路市政改造地基处理工程招标文件》2.《建筑地基处理技术规范》JGJ79—（2002）3.业主提供的“工程地质勘察资料”4.现场踏勘资料5.本投标人类似工程的施工经验及人员管理、机械设备施工能力6.其它相关技术资料二、工程概况清河东路改造工程第四标段K9+460-K11+160，全长1.7km。工程内容含：路基、软基处理、路基基层、路基层、扩建水泥砼路面、排水管线、桥梁、涵洞工程等。其中K9+460?K10+226北侧110kv高压架空电缆线水平宽度约7.8m,线下净空高度12m,K10+322?K10+908北侧、K9+941?K10+805南侧10kv高压架空电缆线水平宽度1.5m，线下净空高度7m,这几个里程段范围内软基处理作业面，均在高架电缆线下，为保证安全施工和其它因素，对此范围软基采取单管高压旋喷加固处理，旧路基不做处理。地基加固的主要目的是提高路面的承载力，有效地控制使用期间的工后沉降，预防路面损坏。要求处理后地基承载力车行道不小于100kpa,人行道不小于90kpa。基本施工参数为：高压旋喷桩直径500mm,路基桩距分为车行道2.0m、人行道2.2;呈等边三角形布置，设计桩长约为5.87?9.77m。三、施工组织部署根据本工程的规模和特点，为确保该工程的施工质量、安全及工期（40天），本标段拟定各项计划进行布置。1.施工总平面布置遵循以下原则（1）符合施工条件的场地先进钻机施工，后面逐步完善不能施工场地后，跟随进桩机。（2）合理使用场地，既保证旋喷桩施工能顺利进行，又不多占施工用地。（3）钻机行进线路最短，且施工方便。（4）考虑设备进、退场所需场地，以及材料运输时所需的回车场地。（5）最大限度减轻施工对环境造成的污染。（6）遵守劳动保护、技术安全以及消防法规等有关规定。2.旋喷桩的施工面布置（1）合理安排钻机至相应工作面（并标明施工里程、编制机号，统一安装在指定位置）且保证有足够的施工场地和工程量，避免中途转场或滞工，以免影响工期。（2）避免影响交通、材料运输及交叉施工队作业。（3）保持与其他设施（如电力、供水等）的安全距离3.后台及材料（水泥）布置（1）后台（编制对应机号）与水泥堆放台应避开桩位范围，并不能影响车辆通行。（2）后台与水泥堆放台应连在一起，并搭设防护设施。（3）水泥台应高出自然地面30cm,并在外围挖50cm的排水沟。（4）因所用材料水泥粉尘较大，堆放应离田园区、生活区、居民区及公共场所有一定距离,四周用帆布围蔽。4.施工用电布置（1）由于施工现场无电力供应,我公司自备足够的发电机组,根据各机台的电机功率合理分散安排桩位范围之外,并不能影响钻机作业及交通。（2）电缆遵照相应规范接驳,尽量布置在场地边缘,以安全且不影响正常施工为宜。5.人员及劳动力配置计划4)单管高压旋喷桩机操作工人约30人6.单管高压旋喷桩机设备配置计划为保证有效工期，必须按施工场地展布的最大可能性来配备充足的机械设备，拟投入2台钻机。具体视有效施工场地大小及时调节。旋喷钻机主要技术参数如下：1)地基加固深度：v50m2)成桩直径：300mmr700mm3)钻机转速：20?30(r/min)...
