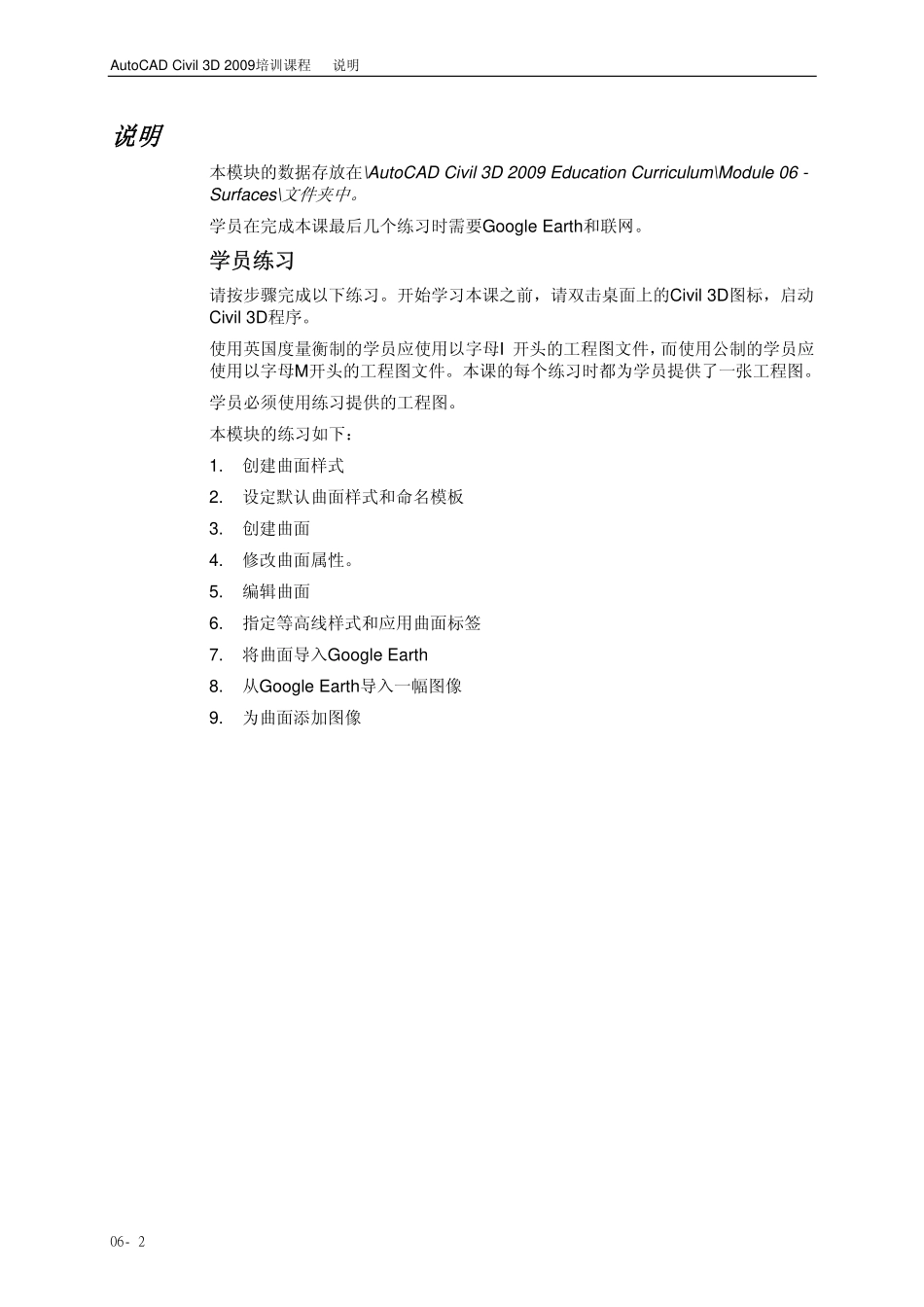

说明模块06曲面在这个模块，学员将学习如何使用AutoCADCivil3D处理曲面。曲面是一个三维对象，用于表示现有和建议的地形条件。曲面的显示受曲面样式的控制。曲面可以显示为不同的组件，包括等高线、三角形和点。此外，也可使用等高线高程、点高程和坡度做注释。工程师通常会在标注等高线的平面上表现现在的地形曲面。在设计流程中，工程师通常会处理现有的地形曲面。一般采用这些方式核查建议设计与现有地形之间的相互作用。另外，工程师也会在设计流程中创建表现建议条件的曲面。利用这些曲面可以实现设计的可视化，计算材料数量，并生成施工标桩需要的数据。目标通过学习本模块，学员可以：□描述如何在土方工程中使用曲面。□通过创建曲面样式控制曲面的显示。□设置默认样式，命名曲面模板。□使用点和特征线创建曲面。□修改曲面属性。□编辑曲面。□为曲面指定一个等高线样式，应用曲面标签。□将曲面导入GoogleEarth。□从GoogleEarth导入图像。□在曲面上添加图像，使用对象查看器。AutoCADCivil3D2009培训课程说明说明本模块的数据存放在\AutoCADCivil3D2009EducationCurriculum\Module06-Surfaces\文件夹中。学员在完成本课最后几个练习时需要GoogleEarth和联网。学员练习请按步骤完成以下练习。开始学习本课之前，请双击桌面上的Civil3D图标，启动Civil3D程序。使用英国度量衡制的学员应使用以字母I开头的工程图文件，而使用公制的学员应使用以字母M开头的工程图文件。本课的每个练习时都为学员提供了一张工程图。学员必须使用练习提供的工程图。本模块的练习如下：1.创建曲面样式2.设定默认曲面样式和命名模板3.创建曲面4.修改曲面属性。5.编辑曲面6.指定等高线样式和应用曲面标签7.将曲面导入GoogleEarth8.从GoogleEarth导入一幅图像9.为曲面添加图像06-2模块06–曲面说明曲面曲面在土木工程和土方工程中发挥着重要作用。曲面被用于表现现有拓扑和建议设计的三维性质。CAD环境中表现曲面的方式很多。Civil3D使用TIN（不规则三角网）表现曲面。TIN通常是使用点、特征线或等高线数据创建的。在本模块，你将学习使用点和特征线创建曲面的方法。将所有的点和线连接起来创建一个TIN曲面。以下插图显示的是一个TIN曲面模型。你所看到的线代表3D线，它们与点相连接。这些线连接成为一个曲面拓朴，正确地安排这些线的位置很重要。特征线表示地形中明显的断裂（distinctivebreak）。特征线的实例包括路拱（roadcrown）、堤顶（topofbank）、堤底（bottomofbank）、沟沿（ditchedge）、河沿（streamedge）排水沟线（gutterline）和挡土墙。使三角测量线沿特征线延伸很重要。以下插图显示的是一个错误的TIN模型，该模型之所以错误是因为没有定义特征线。对照上一幅插图，我们可以注意到，三角测量线没有继续延伸，而是穿过了人行道、人行道边沿和路拱。这就意味着该曲面不精确。在Civil3D中定义了特征线等特性后，TIN显示如下：06-3AutoCADCivil3D2009培训课程说明你能看到，三角测量线现在直接穿越人行道和路拱等地形断裂（break）。这是一个精确的曲面模型。曲面样式可用于控制曲面的显示。曲面样式可用于显示三角形、等高线、栅格、点和边界等曲面。曲面创建完成后，你可以通过指定曲面样式改变曲面的显示。创建曲面时，工程师通常会使用显示为三角形的曲面样式；而在创建工程图时，则会使用显示为等高线的曲面样式。曲面创建完成后，你就可以为点高程、坡度和等高线制作标签了。此外，你还可以从GoogleEarth导入或导出数据。我们将在本模块的最后几个练习中讨论这个问题。主要术语DTM数字地形模型。数字地形模型是曲面的别称。TIN不规则三角网。AutoCADCivil3D使用TIN表现曲面模型。连接相距最近的点可创建TIN。特征线特征线代表明显的地形断裂。特征线的实例包括路拱、排水沟、堤顶、堤底、沟沿、河沿和人行道边沿。创建曲面时必须定义特征线。三角测量线被迫使地形出现“断裂”，长度超过定义的特征线。三角测量线不能与特征线交叉。近似特征线近似特征线的定义源于二维多段线。近似特征线通过将多段线顶点迁移到最近的曲面数据点指定高程。使用顶点在节点（pointnode）创...
