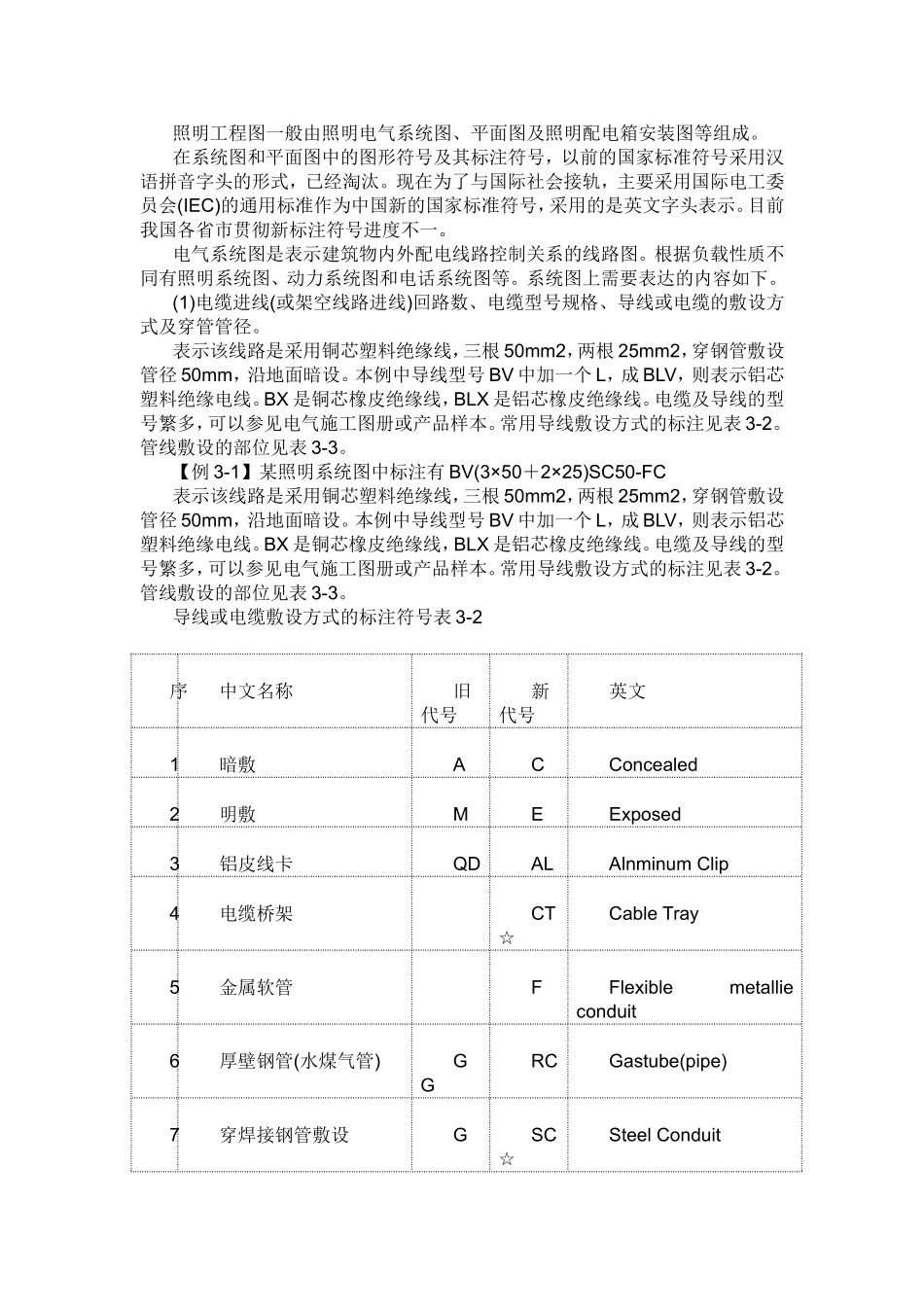

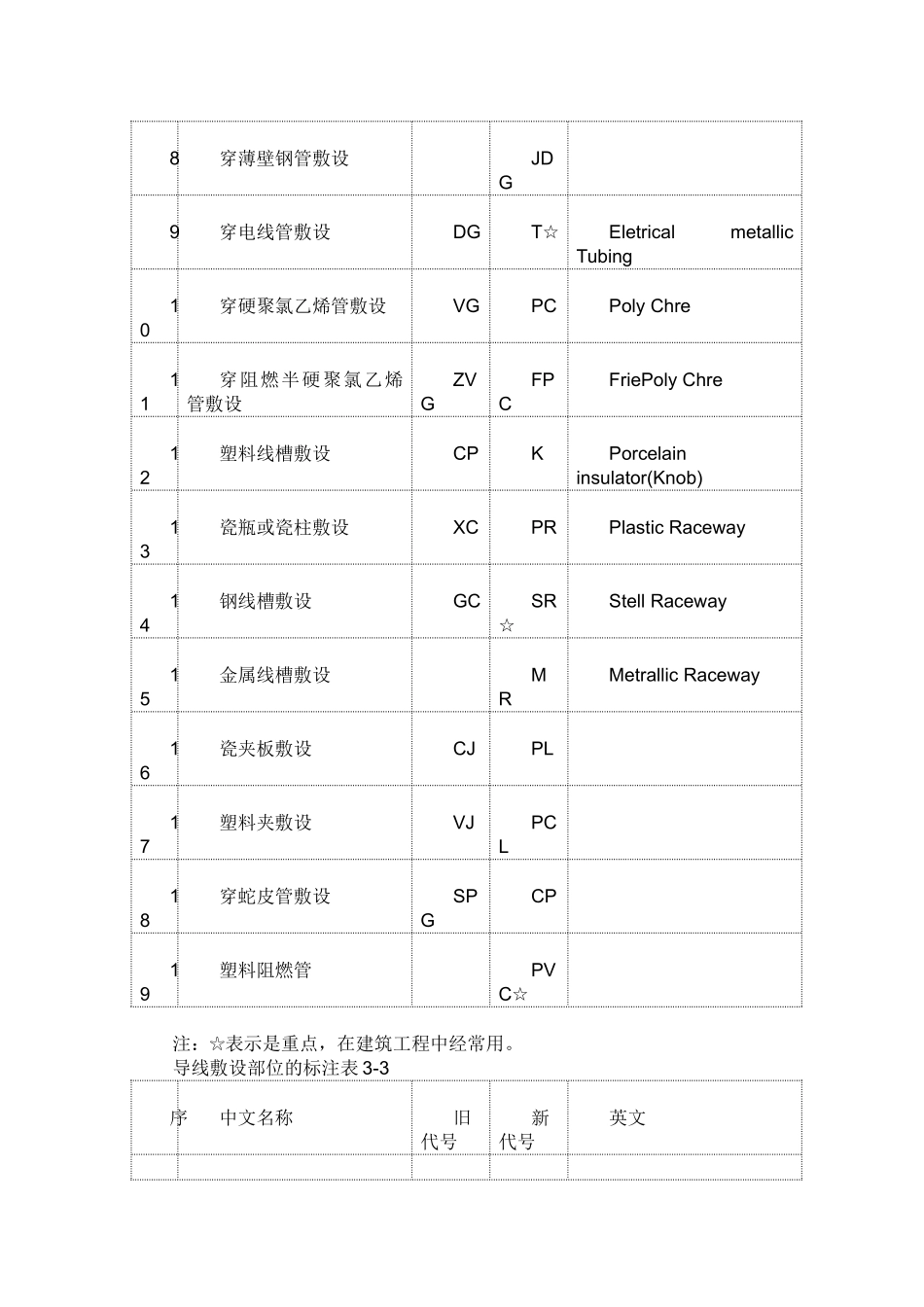

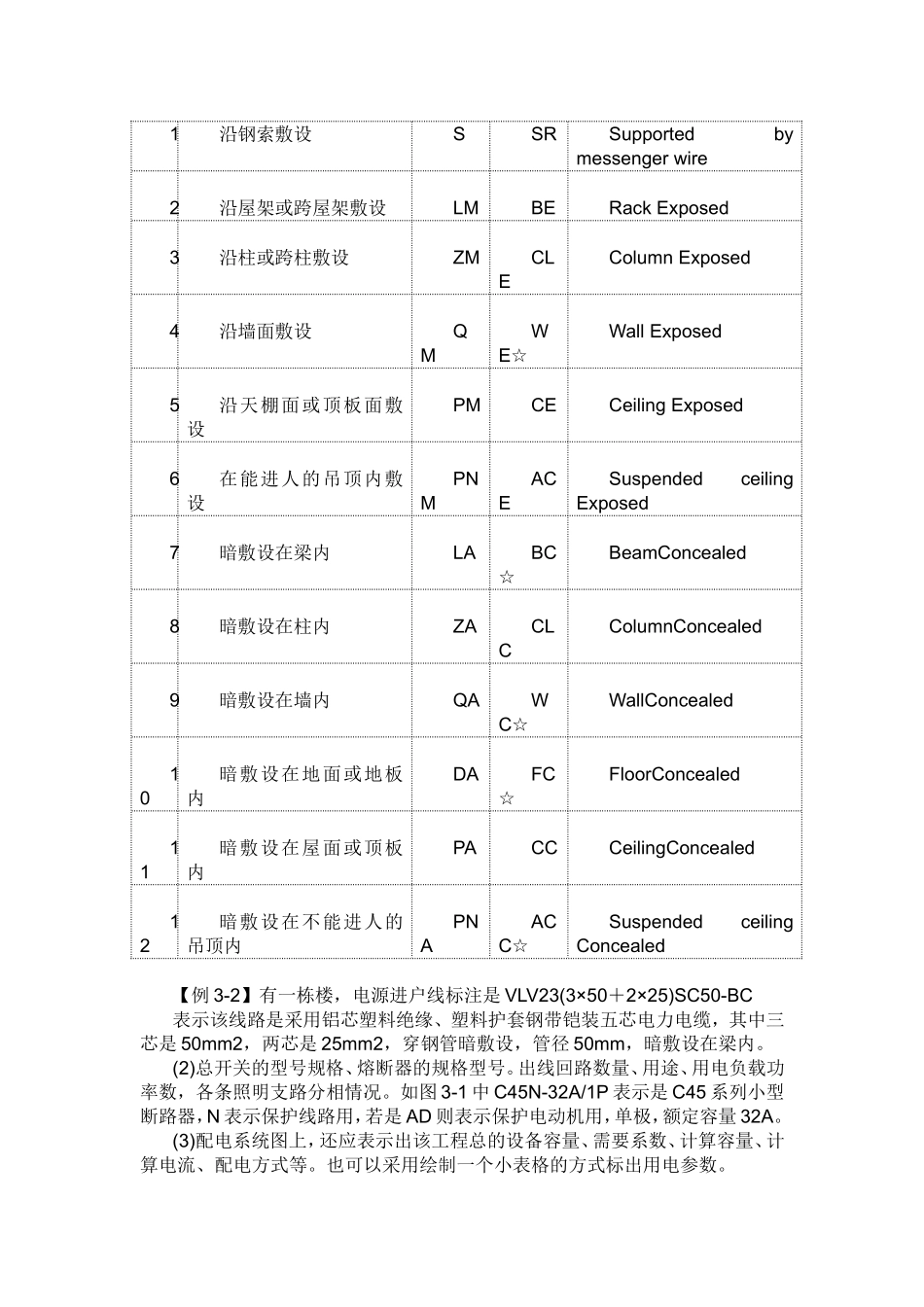

照明工程图一般由照明电气系统图、平面图及照明配电箱安装图等组成。在系统图和平面图中的图形符号及其标注符号，以前的国家标准符号采用汉语拼音字头的形式，已经淘汰。现在为了与国际社会接轨，主要采用国际电工委员会(IEC)的通用标准作为中国新的国家标准符号，采用的是英文字头表示。目前我国各省市贯彻新标注符号进度不一。电气系统图是表示建筑物内外配电线路控制关系的线路图。根据负载性质不同有照明系统图、动力系统图和电话系统图等。系统图上需要表达的内容如下。(1)电缆进线(或架空线路进线)回路数、电缆型号规格、导线或电缆的敷设方式及穿管管径。表示该线路是采用铜芯塑料绝缘线，三根50mm2，两根25mm2，穿钢管敷设管径50mm，沿地面暗设。本例中导线型号BV中加一个L，成BLV，则表示铝芯塑料绝缘电线。BX是铜芯橡皮绝缘线，BLX是铝芯橡皮绝缘线。电缆及导线的型号繁多，可以参见电气施工图册或产品样本。常用导线敷设方式的标注见表3-2。管线敷设的部位见表3-3。【例3-1】某照明系统图中标注有BV(3×50＋2×25)SC50-FC表示该线路是采用铜芯塑料绝缘线，三根50mm2，两根25mm2，穿钢管敷设管径50mm，沿地面暗设。本例中导线型号BV中加一个L，成BLV，则表示铝芯塑料绝缘电线。BX是铜芯橡皮绝缘线，BLX是铝芯橡皮绝缘线。电缆及导线的型号繁多，可以参见电气施工图册或产品样本。常用导线敷设方式的标注见表3-2。管线敷设的部位见表3-3。导线或电缆敷设方式的标注符号表3-2序中文名称旧代号新代号英文1暗敷ACConcealed2明敷MEExposed3铝皮线卡QDALAlnminumClip4电缆桥架CT☆CableTray5金属软管FFlexiblemetallieconduit6厚壁钢管(水煤气管)GGRCGastube(pipe)7穿焊接钢管敷设GSC☆SteelConduit8穿薄壁钢管敷设JDG9穿电线管敷设DGT☆EletricalmetallicTubing10穿硬聚氯乙烯管敷设VGPCPolyChre11穿阻燃半硬聚氯乙烯管敷设ZVGFPCFriePolyChre12塑料线槽敷设CPKPorcelaininsulator(Knob)13瓷瓶或瓷柱敷设XCPRPlasticRaceway14钢线槽敷设GCSR☆StellRaceway15金属线槽敷设MRMetrallicRaceway16瓷夹板敷设CJPL17塑料夹敷设VJPCL18穿蛇皮管敷设SPGCP19塑料阻燃管PVC☆注：☆表示是重点，在建筑工程中经常用。导线敷设部位的标注表3-3序中文名称旧代号新代号英文1沿钢索敷设SSRSupportedbymessengerwire2沿屋架或跨屋架敷设LMBERackExposed3沿柱或跨柱敷设ZMCLEColumnExposed4沿墙面敷设QMWE☆WallExposed5沿天棚面或顶板面敷设PMCECeilingExposed6在能进人的吊顶内敷设PNMACESuspendedceilingExposed7暗敷设在梁内LABC☆BeamConcealed8暗敷设在柱内ZACLCColumnConcealed9暗敷设在墙内QAWC☆WallConcealed10暗敷设在地面或地板内DAFC☆FloorConcealed11暗敷设在屋面或顶板内PACCCeilingConcealed12暗敷设在不能进人的吊顶内PNAACC☆SuspendedceilingConcealed【例3-2】有一栋楼，电源进户线标注是VLV23(3×50＋2×25)SC50-BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm，暗敷设在梁内。(2)总开关的型号规格、熔断器的规格型号。出线回路数量、用途、用电负载功率数，各条照明支路分相情况。如图3-1中C45N-32A/1P表示是C45系列小型断路器，N表示保护线路用，若是AD则表示保护电动机用，单极，额定容量32A。(3)配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算电流、配电方式等。也可以采用绘制一个小表格的方式标出用电参数。(4)电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中也包括电风扇、插座和其他用电器具等的容量。电气系统图一般都是用单线条表示，见图3-1所示。各回路的断路器型号和容量都相同时，可以只标注配电系统最上面的回路。图3-1照明配电系统图图3-2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电柜，通过立管送电到各层动力及照明配电箱。例如2层有一个配电箱标注AL-2-4，其中AL表示是照明配电箱，2层第4号箱。又如首层有一个配电箱标注AP-1-3，其中AP表示是动力配电箱，1层第3号箱。其余类推，文字符号可查相关各表，不...
