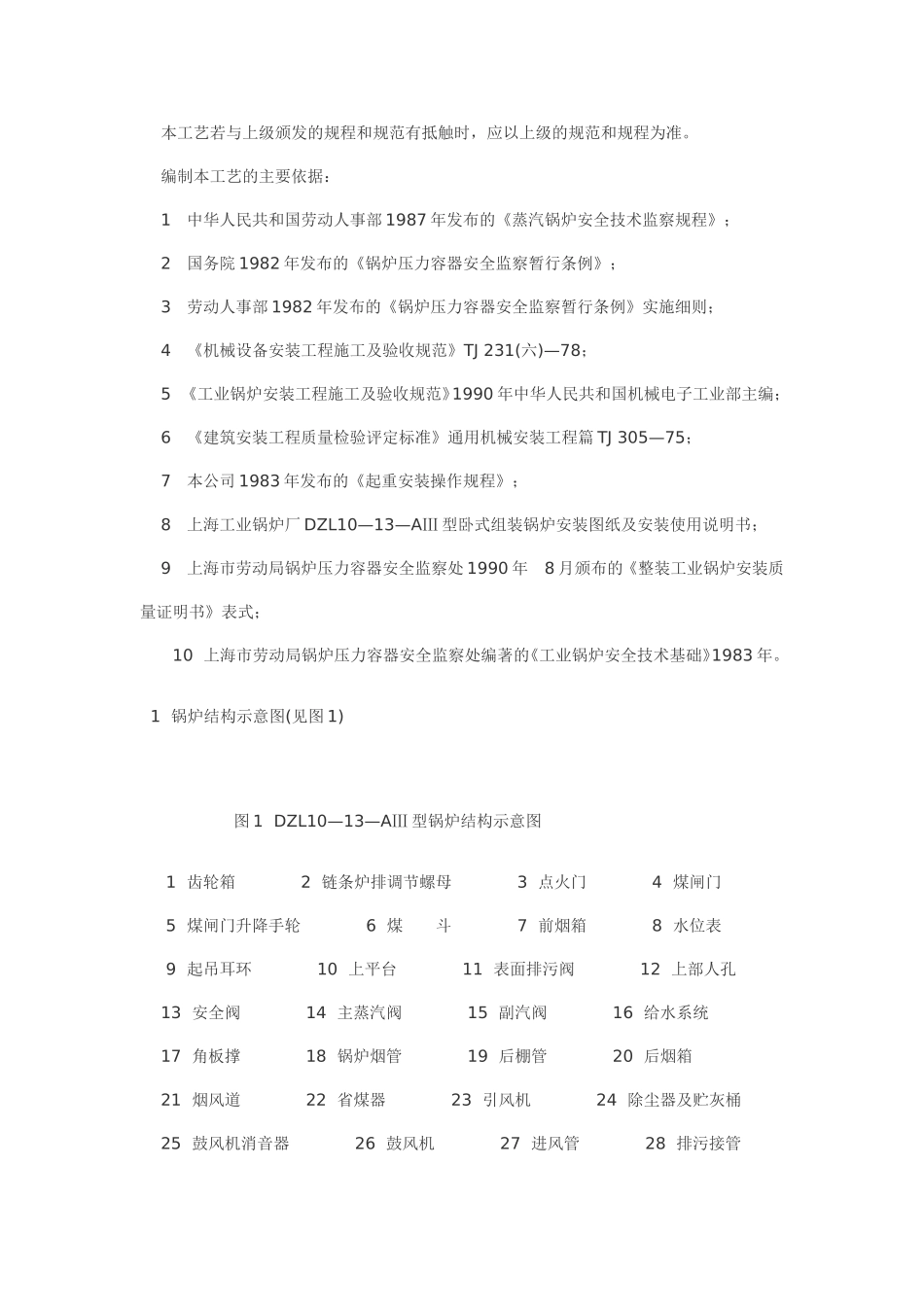

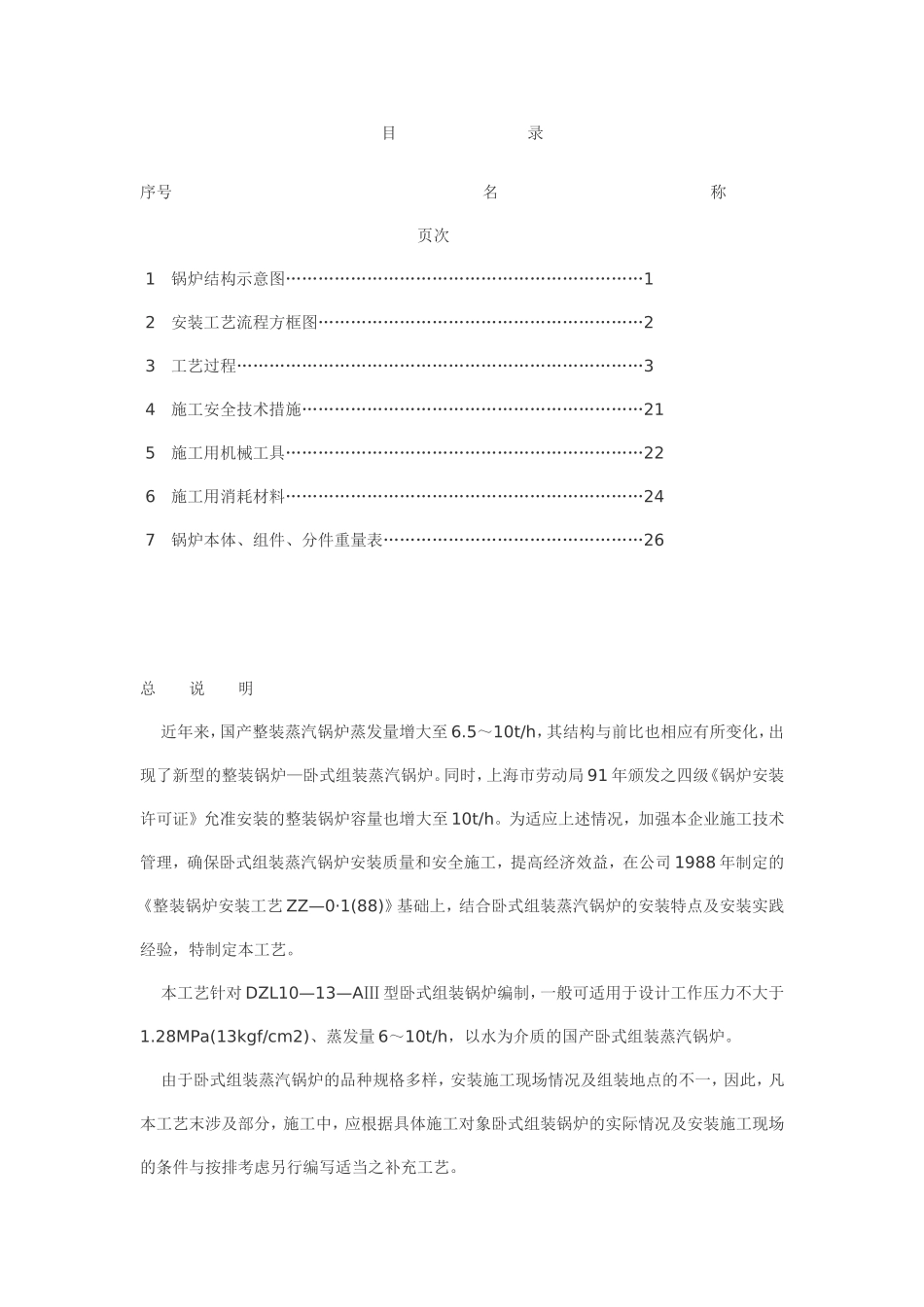

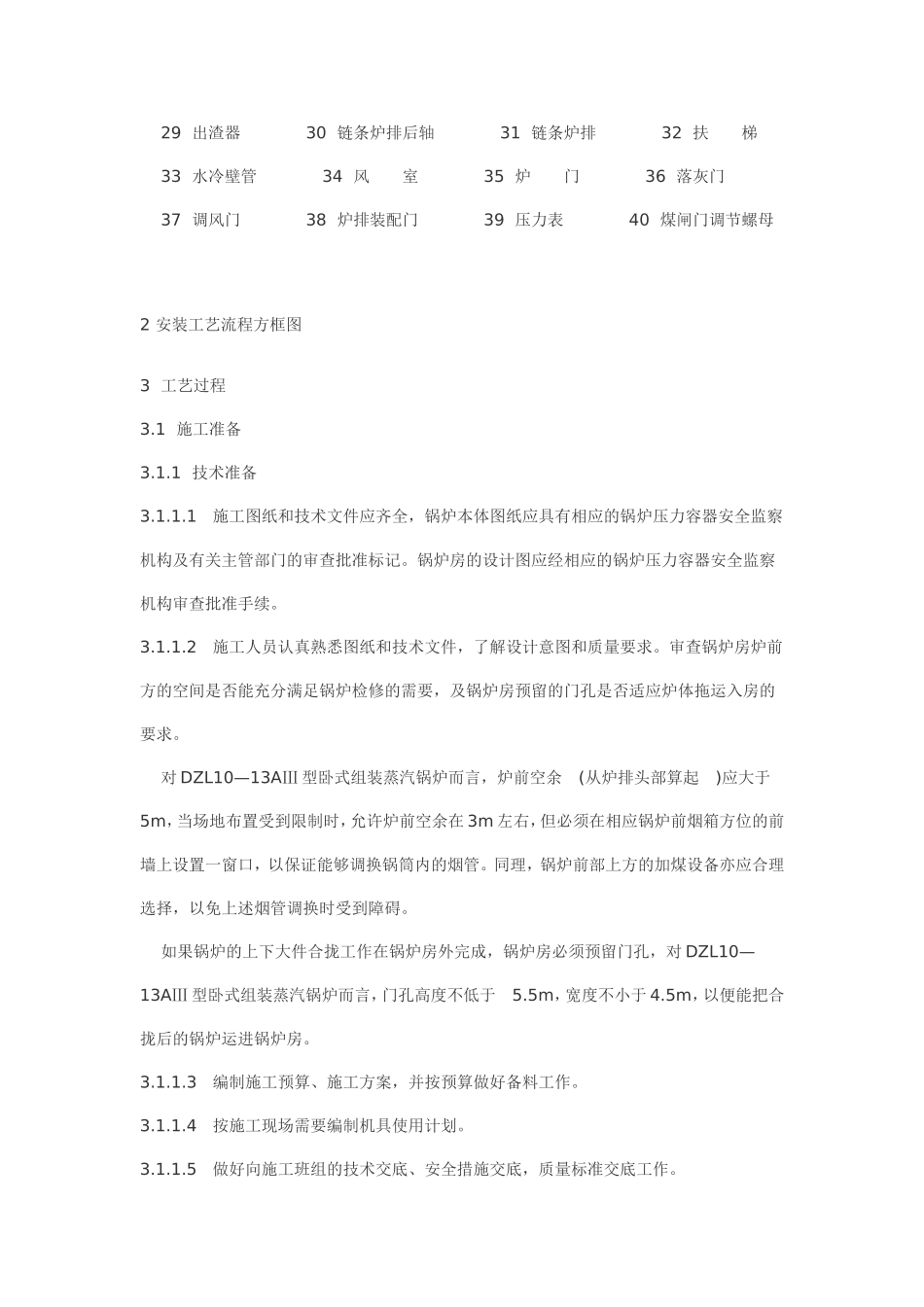

目录序号名称页次1锅炉结构示意图…………………………………………………………12安装工艺流程方框图……………………………………………………23工艺过程…………………………………………………………………34施工安全技术措施………………………………………………………215施工用机械工具…………………………………………………………226施工用消耗材料…………………………………………………………247锅炉本体、组件、分件重量表…………………………………………26总说明近年来，国产整装蒸汽锅炉蒸发量增大至6.5～10t/h，其结构与前比也相应有所变化，出现了新型的整装锅炉—卧式组装蒸汽锅炉。同时，上海市劳动局91年颁发之四级《锅炉安装许可证》允准安装的整装锅炉容量也增大至10t/h。为适应上述情况，加强本企业施工技术管理，确保卧式组装蒸汽锅炉安装质量和安全施工，提高经济效益，在公司1988年制定的《整装锅炉安装工艺ZZ—0·1(88)》基础上，结合卧式组装蒸汽锅炉的安装特点及安装实践经验，特制定本工艺。本工艺针对DZL10—13—AⅢ型卧式组装锅炉编制，一般可适用于设计工作压力不大于1.28MPa(13kgf/cm2)、蒸发量6～10t/h，以水为介质的国产卧式组装蒸汽锅炉。由于卧式组装蒸汽锅炉的品种规格多样，安装施工现场情况及组装地点的不一，因此，凡本工艺末涉及部分，施工中，应根据具体施工对象卧式组装锅炉的实际情况及安装施工现场的条件与按排考虑另行编写适当之补充工艺。本工艺若与上级颁发的规程和规范有抵触时，应以上级的规范和规程为准。编制本工艺的主要依据：1中华人民共和国劳动人事部1987年发布的《蒸汽锅炉安全技术监察规程》；2国务院1982年发布的《锅炉压力容器安全监察暂行条例》；3劳动人事部1982年发布的《锅炉压力容器安全监察暂行条例》实施细则；4《机械设备安装工程施工及验收规范》TJ231(六)—78；5《工业锅炉安装工程施工及验收规范》1990年中华人民共和国机械电子工业部主编；6《建筑安装工程质量检验评定标准》通用机械安装工程篇TJ305—75；7本公司1983年发布的《起重安装操作规程》；8上海工业锅炉厂DZL10—13—AⅢ型卧式组装锅炉安装图纸及安装使用说明书；9上海市劳动局锅炉压力容器安全监察处1990年8月颁布的《整装工业锅炉安装质量证明书》表式；10上海市劳动局锅炉压力容器安全监察处编著的《工业锅炉安全技术基础》1983年。1锅炉结构示意图(见图1)图1DZL10—13—AⅢ型锅炉结构示意图1齿轮箱2链条炉排调节螺母3点火门4煤闸门5煤闸门升降手轮6煤斗7前烟箱8水位表9起吊耳环10上平台11表面排污阀12上部人孔13安全阀14主蒸汽阀15副汽阀16给水系统17角板撑18锅炉烟管19后棚管20后烟箱21烟风道22省煤器23引风机24除尘器及贮灰桶25鼓风机消音器26鼓风机27进风管28排污接管29出渣器30链条炉排后轴31链条炉排32扶梯33水冷壁管34风室35炉门36落灰门37调风门38炉排装配门39压力表40煤闸门调节螺母2安装工艺流程方框图3工艺过程3.1施工准备3.1.1技术准备3.1.1.1施工图纸和技术文件应齐全，锅炉本体图纸应具有相应的锅炉压力容器安全监察机构及有关主管部门的审查批准标记。锅炉房的设计图应经相应的锅炉压力容器安全监察机构审查批准手续。3.1.1.2施工人员认真熟悉图纸和技术文件，了解设计意图和质量要求。审查锅炉房炉前方的空间是否能充分满足锅炉检修的需要，及锅炉房预留的门孔是否适应炉体拖运入房的要求。对DZL10—13AⅢ型卧式组装蒸汽锅炉而言，炉前空余(从炉排头部算起)应大于5m，当场地布置受到限制时，允许炉前空余在3m左右，但必须在相应锅炉前烟箱方位的前墙上设置一窗口，以保证能够调换锅筒内的烟管。同理，锅炉前部上方的加煤设备亦应合理选择，以免上述烟管调换时受到障碍。如果锅炉的上下大件合拢工作在锅炉房外完成，锅炉房必须预留门孔，对DZL10—13AⅢ型卧式组装蒸汽锅炉而言，门孔高度不低于5.5m，宽度不小于4.5m，以便能把合拢后的锅炉运进锅炉房。3.1.1.3编制施工预算、施工方案，并按预算做好备料工作。3.1.1.4按施工现场需要编制机具使用计划。3.1.1.5做好向施工班组的技术交底、安全措施交底，质量标准交底工作...
