通信概论---各种通信系统概述VIP免费

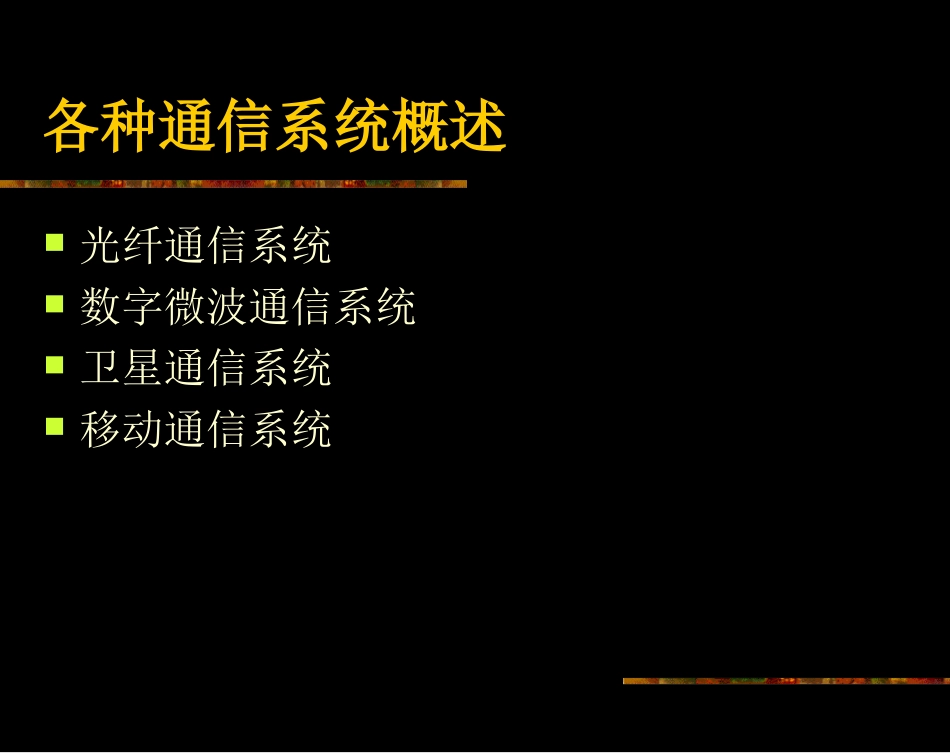

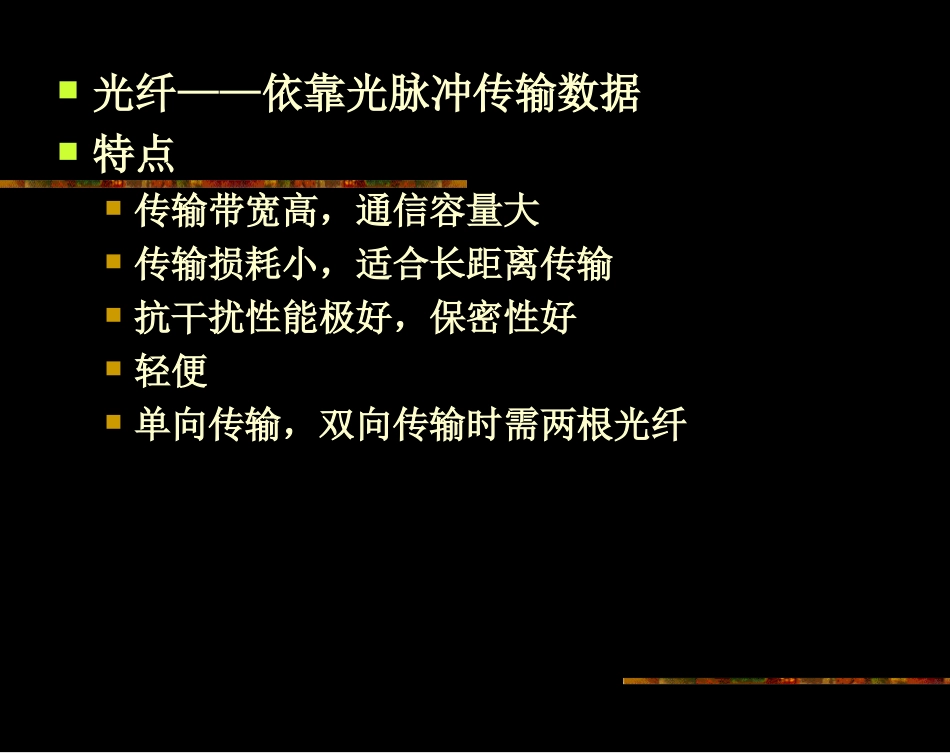

各种通信系统概述光纤通信系统数字微波通信系统卫星通信系统移动通信系统光纤——依靠光脉冲传输数据特点传输带宽高，通信容量大传输损耗小，适合长距离传输抗干扰性能极好，保密性好轻便单向传输，双向传输时需两根光纤光纤传输原理光从一种介质入射到另一种介质时会产生折射。折射量取决于两种介质的折射率。当入射角≥临界值时产生全反射，不会泄漏。光纤：纤芯-折射率高、玻璃包层-折射率低亮度调制，有脉冲-1，无脉冲-0光源:发光二极管/激光二极管光检测器:光电二极管/雪崩二极管光纤分为：多模MMF、单模SMF多模光纤——纤芯较粗多束光线以不同的反射角传播，因此到达目的地的时间不同，造成光脉冲逐渐展宽、失真可使用发光二极管作为光源输入脉冲输入脉冲输出脉冲多模光纤MMF单模光纤——纤芯较细使单个波长的光线沿光纤一直传播单束光线沿直线传播输入脉冲输出脉冲单模光纤SMF典型的光缆玻璃封套塑料外套玻璃内芯单芯光缆单芯光缆多芯光缆多芯光缆玻璃内芯塑料外套玻璃封套外壳芯封套外套加强芯光纤外鞘加强芯光纤束高密度多芯光缆光纤通信传输系统的构成PCM复用设备光端机光端机光中继器PCM复用设备光缆光缆光通信系统光发射机的基本原理均衡码型变换扰码编码时钟驱动光源光监测告警输出APCATC输入盘发送盘光纤光接收机的基本原理输出至电端机光电检测器前置放大器主放大器均衡器时钟恢复电路判决器接收盘输出盘自动增益控制电路解码解扰编码光纤数字微波通信系统微波通信的概念电磁波频谱排列频率3~30kHz30~300kHz300~3000kHz3~30MHz30~300MHz频段名称VLF甚低频LF低频MF中频HF高频VHF甚高频频率300~3000MHz3~30GHz30~300GHz频段名称UHF特高频SHF超高频EHF极高频微波微波是指频率为300MHz~300GHz的电磁波，其对应的的波长为1m~1mm。微波通信：利用微波波段的电磁波进行通信的一种通信方式，数字微波通信则是利用微波波段的电磁波传输数字信息的一种通信方式。1.特点（1）频带宽，通信容量大（2）适于传送宽频带信号（3）采用中继传输方式2.数字信号微波传输的特点与模拟微波传输相比，数字微波传输具有如下特点：（1）抗干扰能力强，线路噪声不积累；（2）便于组成数字通信网；（3）保密性强；（4）设备的体积小、重量轻、功耗低。数字微波通信系统的构成数字微波中继通信线路是由线路两端的终端站、若干中继站及分路站构成，如图示。数字微波通信系统的基本构成原理如图所示，从图中可以看出，数字微波通信系统由两端的终端站、天线馈线系统以及中继站构成。两个地面站之间直线传送距离：50-100km地球地面站之间的直地面站之间的直视线路视线路微波传送微波传送塔塔地面微波接力主干线支线微波终端站微波分路站微波中继站数字微波中继通信线路示意图收信发信微波收发信设备调制-解调设备时分复用设备市内电话局用户终端微波收发信设备调制-解调设备时分复用设备市内电话局用户终端终端站终端站天线馈线系统天线馈线系统中间站长途电信局或微波站长途电信局或微波站甲地乙地数字微波通信系统方框图时延均衡中放发信混频射频功放单向器分路滤波发信本振中频入射频出发信机原理放框图收信机原理放框图分路滤波低噪声放大收信混频中频滤波前置中放时延均衡收信本振射频入中频出边带滤波主中放卫星移动通信系统卫星通信的概念所谓卫星通信是指利用人造地球卫星作为中继站，转发地球上任意两个或多个地球站之间用于进行通信的无线电波。1、通信卫星的分类：（1）无源卫星和有源卫星（2）静止卫星（同步卫星）和运动卫星（非同步卫星）目前，通信中最为广泛应用的是有源静止卫星。2、静止卫星在赤道上空35800km附近圆形轨道上的卫星，运动方向和地球一致，且绕地球一周的时间与地球自转周期相同。以静止卫星作为中继站所组成的通信系统成为同步卫星通信系统。地球同步卫星与地面站相对固定位置使用3个卫星可覆盖全球传输延迟时间长适用于海洋、山区、沙漠等地区的通信35,80035,800公里公里地球地球3、卫星通信系统的组成一个完整的卫星通信系统是由空间分系统、地球站群、跟踪遥测以及指令系统和监控管理系统四部分组成。空间分...
