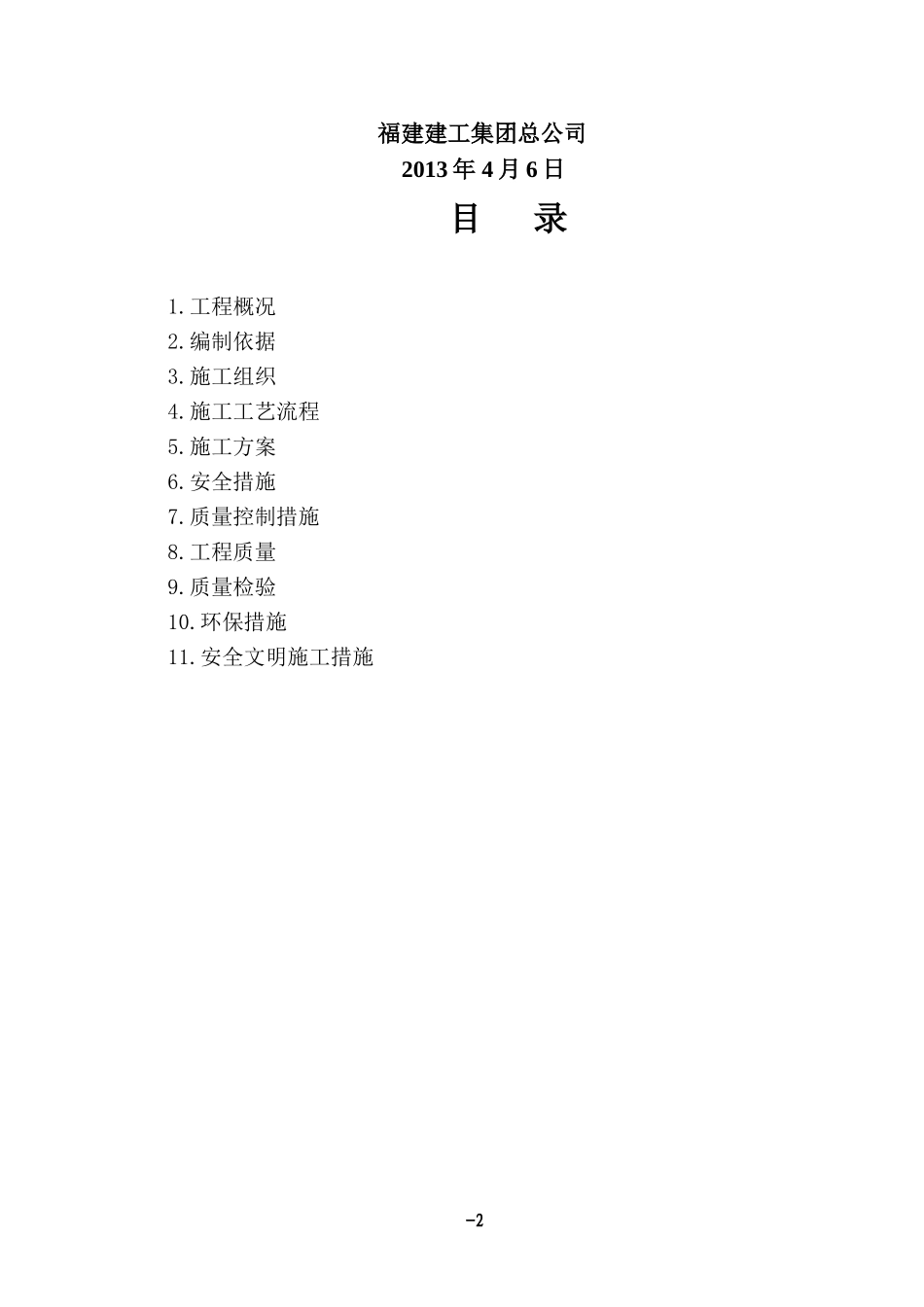

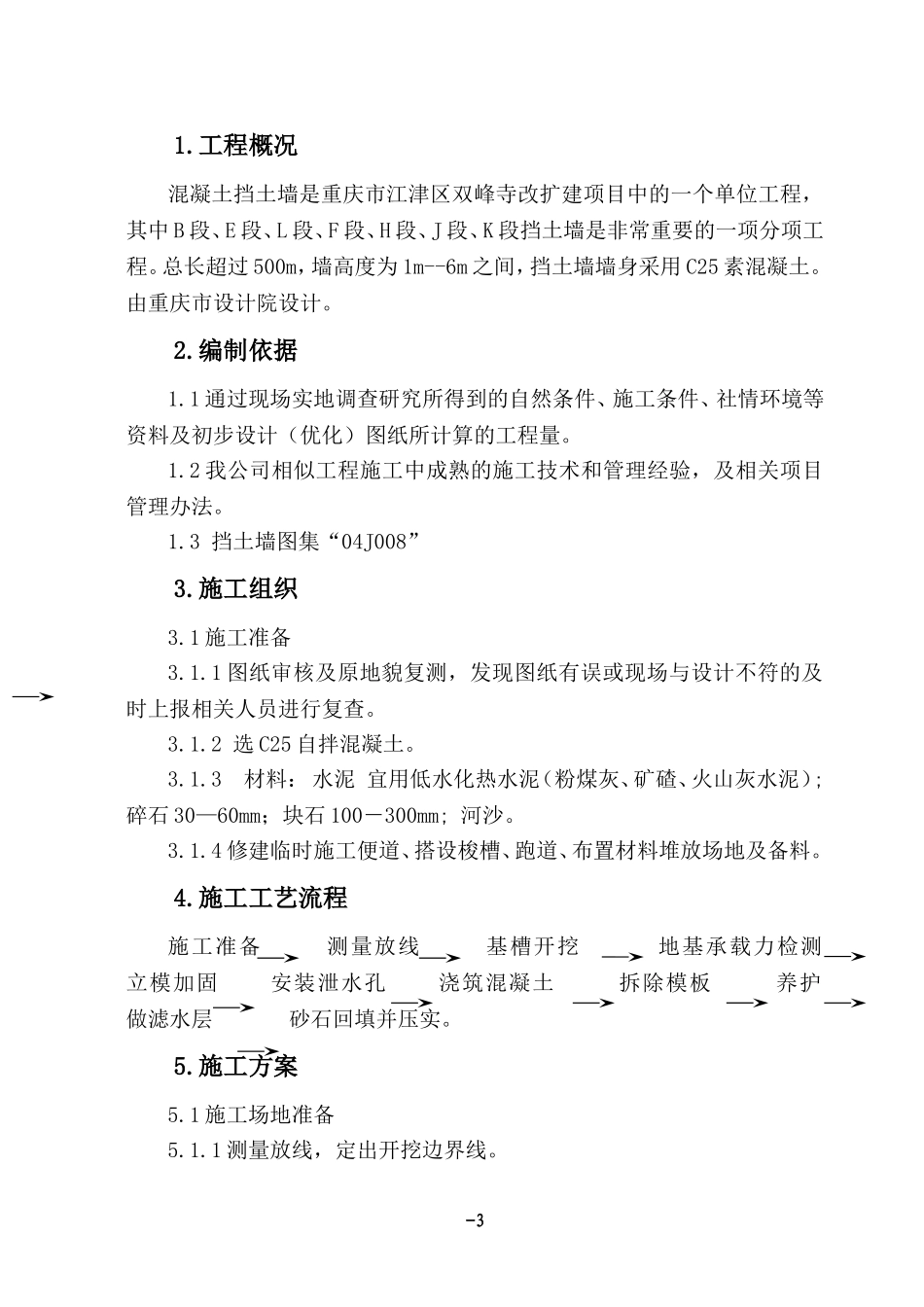

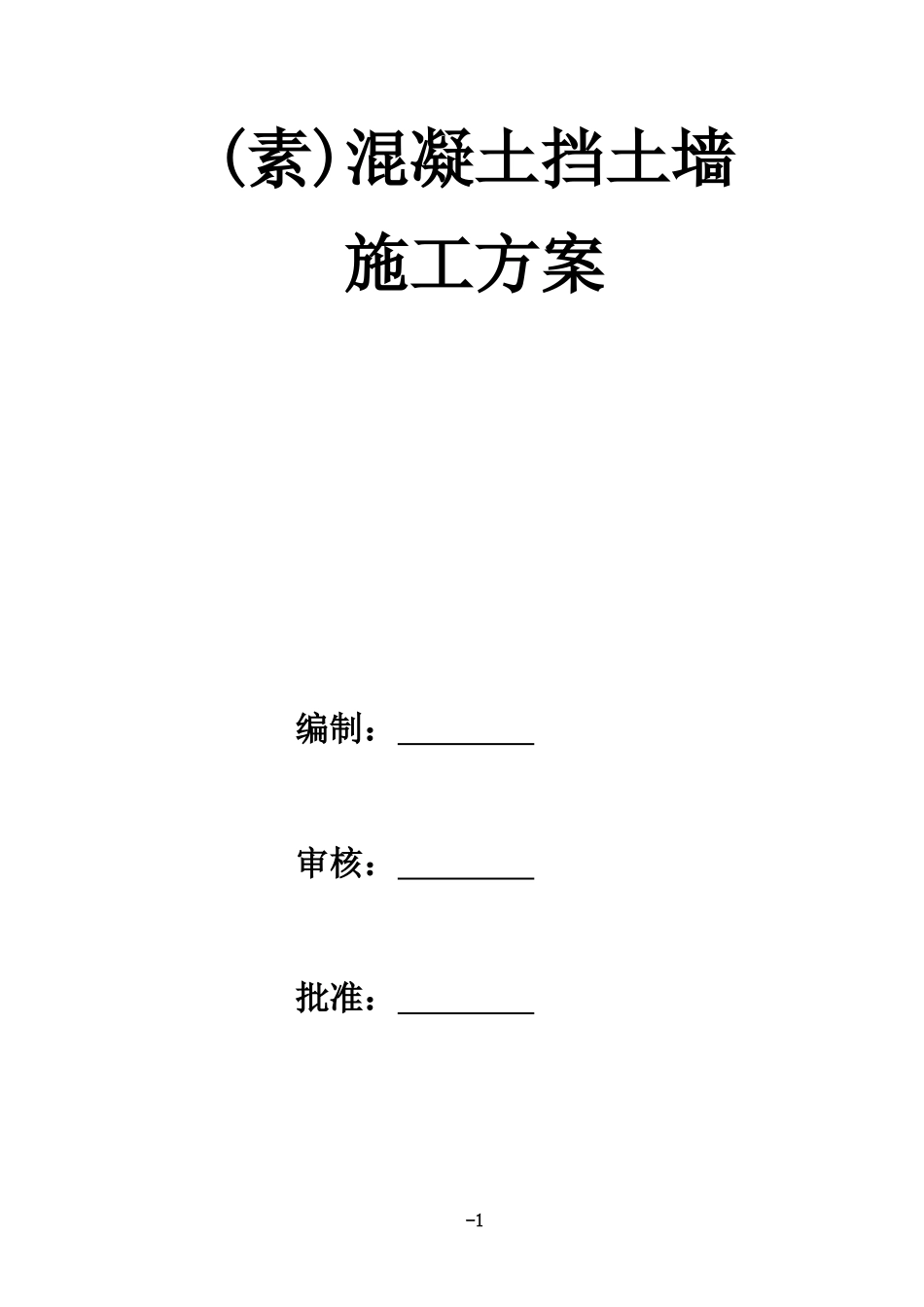

(素)混凝土挡土墙施工方案编制：审核：批准：-1福建建工集团总公司2013年4月6日目录1.工程概况2.编制依据3.施工组织4.施工工艺流程5.施工方案6.安全措施7.质量控制措施8.工程质量9.质量检验10.环保措施11.安全文明施工措施-21.工程概况混凝土挡土墙是重庆市江津区双峰寺改扩建项目中的一个单位工程，其中B段、E段、L段、F段、H段、J段、K段挡土墙是非常重要的一项分项工程。总长超过500m，墙高度为1m--6m之间，挡土墙墙身采用C25素混凝土。由重庆市设计院设计。2.编制依据1.1通过现场实地调查研究所得到的自然条件、施工条件、社情环境等资料及初步设计（优化）图纸所计算的工程量。1.2我公司相似工程施工中成熟的施工技术和管理经验，及相关项目管理办法。1.3挡土墙图集“04J008”3.施工组织3.1施工准备3.1.1图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。3.1.2选C25自拌混凝土。3.1.3材料：水泥宜用低水化热水泥（粉煤灰、矿碴、火山灰水泥）;碎石30—60mm；块石100－300mm;河沙。3.1.4修建临时施工便道、搭设梭槽、跑道、布置材料堆放场地及备料。4.施工工艺流程施工准备测量放线基槽开挖地基承载力检测立模加固安装泄水孔浇筑混凝土拆除模板养护做滤水层砂石回填并压实。5.施工方案5.1施工场地准备5.1.1测量放线，定出开挖边界线。-35.1.2清除挡墙用地范围内的杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。5.2开挖5.2.1基槽开挖采用挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段10或20米。机械开挖至基底设计标高以上20cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，严格采用人工清理，确保基底符合相关规范要求。5.3基础施工5.3.1基础施工前，试验室进行基底承载力试验，若试验承载力达到设计承载力(200kpa)继续施工基础，若试验承载力达不到设计承载力要求，则对基底进行重新处理，采用换填片石、土砂夹石（含石量≥70﹪），使承载力达到设计承载力要求。5.3.2浇筑基础混凝土采用沿槽浇筑，浇筑过程中,选用C25自拌混凝土，严格控制配合比。5.3.3采用插入式50型振动棒进行振捣，混凝土振捣密实，振捣过程中快插慢抽。无漏振等。5.3.4混凝土浇筑完成后及时养护，防止由于内外温差过大而产生混凝土收缩开裂。在基础砼中插入锚合钢筋，使基础与墙身连接紧密。5.4墙身浇筑5.4.1基础浇筑完成后，根据设计图及现场高程放出挡墙墙身浇筑边线。5.4.2模板安装(1）模板采用胶合木模板，禁止使用有缺角、破损的模板。(2）保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；(3）具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。(4）模板的接缝不得漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。-4(5）模板与混凝土的接触面应清理干净并涂刷脱膜剂，但不得影响模板结构性能。模板使用后应按规定修整保存。(6）模板之间粘贴双面不干胶带，以减小模板缝防止漏浆，以保证混凝土面的观感质量。(7）模板采用M14×500螺栓与预埋钢筋拉结配D48×3.5钢架管横、竖龙骨加固，并配以大号蝶形卡紧固，对拉螺杆按1000×500的间距布置，设置时将泄水孔位置与螺杆紧贴布置,紧贴模板的竖向龙骨间距不得大于500㎜。5.4.3浇筑混凝土(1)混凝土浇筑前应做好如下准备工作：a）制定浇筑工艺，明确结构分段分块的间隔浇筑顺序（尽量减少后浇带或连接缝）b）根据结构截面尺寸大小研究确定必要的防温防裂措施。c）施工前应仔细检查模版、预埋件的紧固程度。(2)浇筑混凝土时应符合下列要求：a）混凝土采用沿槽浇筑，浇筑过程中,选用C25（C20）自拌混凝土，严格控制配合比。混凝土应分层进行浇筑，不得随意留置施工缝。若分几次浇筑，施工缝处插入片石或钢筋，以连接两次浇筑的混凝土。b）混凝土浇筑应连续进行。当因故间歇时，其间歇时间应小于前层混凝土的初凝时间或能重塑的时间。不同混凝土的允许间歇时间应根据环境温度、水泥性能。水胶比和外加剂类型等条件通过试验确定。c)新浇混凝土与邻接的已硬化混凝土或岩土介质间的温差不得大于15℃...
