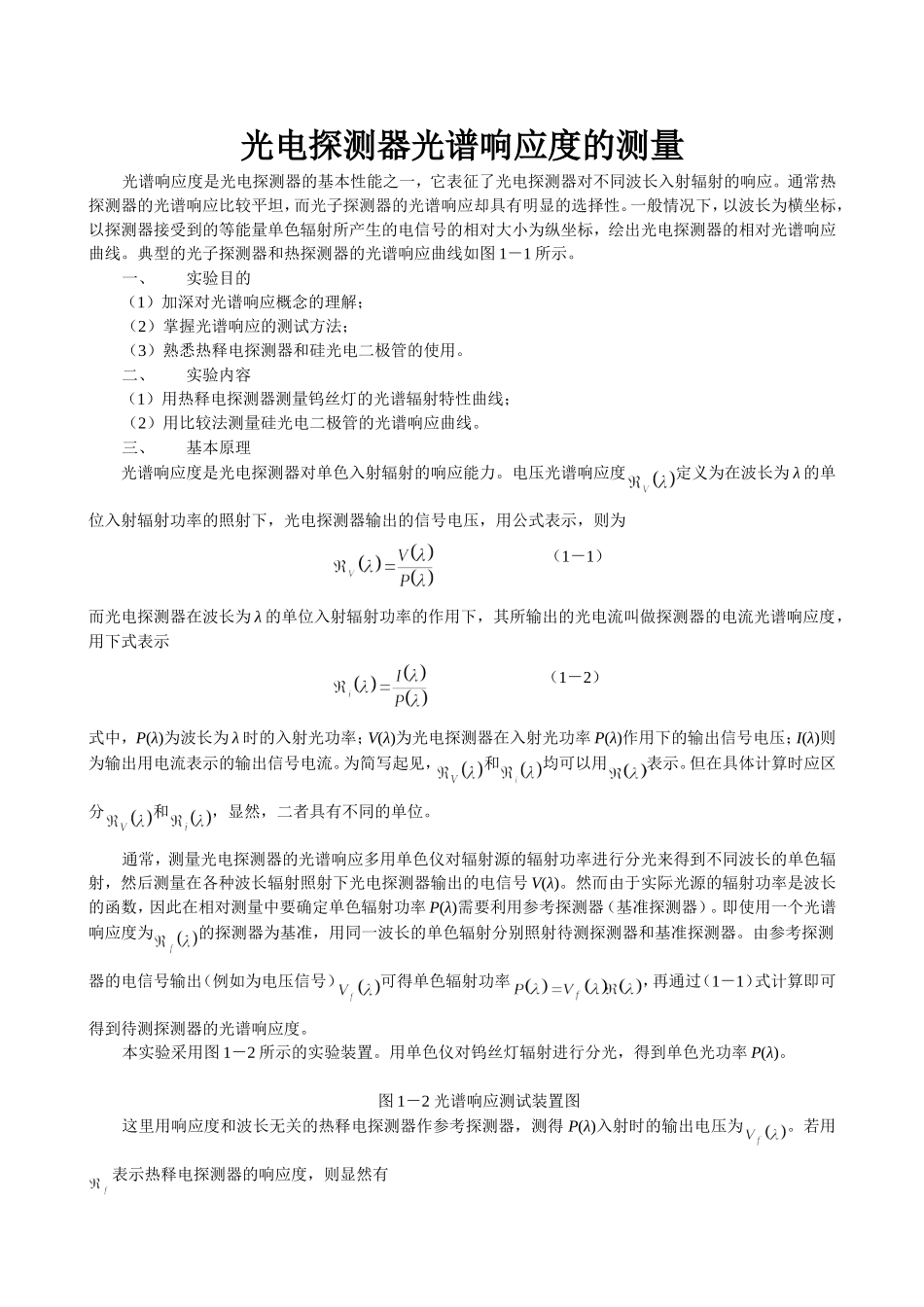

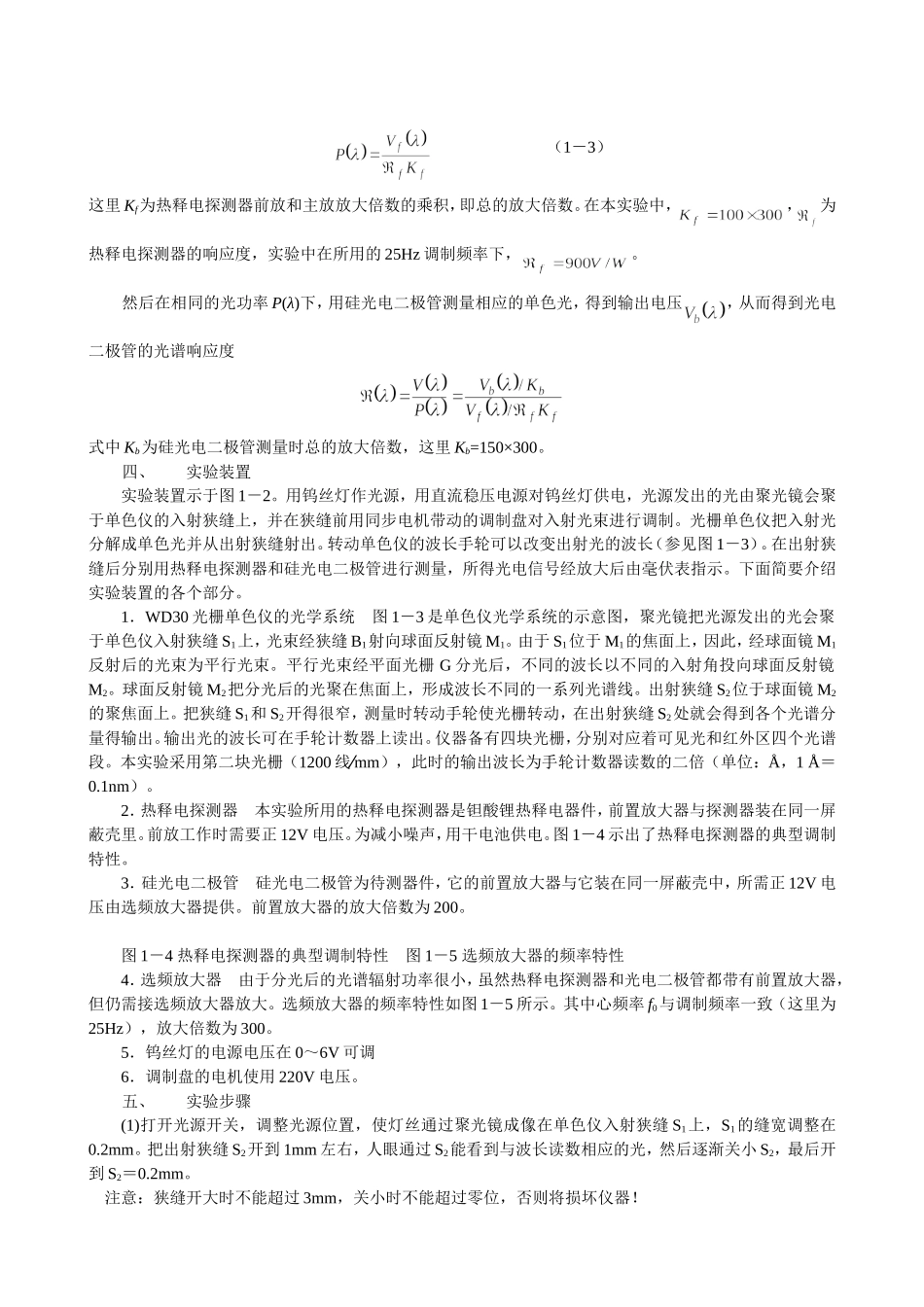

光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能之一，它表征了光电探测器对不同波长入射辐射的响应。通常热探测器的光谱响应比较平坦，而光子探测器的光谱响应却具有明显的选择性。一般情况下，以波长为横坐标，以探测器接受到的等能量单色辐射所产生的电信号的相对大小为纵坐标，绘出光电探测器的相对光谱响应曲线。典型的光子探测器和热探测器的光谱响应曲线如图1－1所示。一、实验目的（1）加深对光谱响应概念的理解；（2）掌握光谱响应的测试方法；（3）熟悉热释电探测器和硅光电二极管的使用。二、实验内容（1）用热释电探测器测量钨丝灯的光谱辐射特性曲线；（2）用比较法测量硅光电二极管的光谱响应曲线。三、基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。电压光谱响应度定义为在波长为λ的单位入射辐射功率的照射下，光电探测器输出的信号电压，用公式表示，则为（1－1）而光电探测器在波长为λ的单位入射辐射功率的作用下，其所输出的光电流叫做探测器的电流光谱响应度，用下式表示（1－2）式中，P(λ)为波长为λ时的入射光功率；V(λ)为光电探测器在入射光功率P(λ)作用下的输出信号电压；I(λ)则为输出用电流表示的输出信号电流。为简写起见，和均可以用表示。但在具体计算时应区分和，显然，二者具有不同的单位。通常，测量光电探测器的光谱响应多用单色仪对辐射源的辐射功率进行分光来得到不同波长的单色辐射，然后测量在各种波长辐射照射下光电探测器输出的电信号V(λ)。然而由于实际光源的辐射功率是波长的函数，因此在相对测量中要确定单色辐射功率P(λ)需要利用参考探测器（基准探测器）。即使用一个光谱响应度为的探测器为基准，用同一波长的单色辐射分别照射待测探测器和基准探测器。由参考探测器的电信号输出（例如为电压信号）可得单色辐射功率，再通过（1－1）式计算即可得到待测探测器的光谱响应度。本实验采用图1－2所示的实验装置。用单色仪对钨丝灯辐射进行分光，得到单色光功率P(λ)。图1－2光谱响应测试装置图这里用响应度和波长无关的热释电探测器作参考探测器，测得P(λ)入射时的输出电压为。若用表示热释电探测器的响应度，则显然有（1－3）这里Kf为热释电探测器前放和主放放大倍数的乘积，即总的放大倍数。在本实验中，，为热释电探测器的响应度，实验中在所用的25Hz调制频率下，。然后在相同的光功率P(λ)下，用硅光电二极管测量相应的单色光，得到输出电压，从而得到光电二极管的光谱响应度式中Kb为硅光电二极管测量时总的放大倍数，这里Kb=150×300。四、实验装置实验装置示于图1－2。用钨丝灯作光源，用直流稳压电源对钨丝灯供电，光源发出的光由聚光镜会聚于单色仪的入射狭缝上，并在狭缝前用同步电机带动的调制盘对入射光束进行调制。光栅单色仪把入射光分解成单色光并从出射狭缝射出。转动单色仪的波长手轮可以改变出射光的波长（参见图1－3）。在出射狭缝后分别用热释电探测器和硅光电二极管进行测量，所得光电信号经放大后由毫伏表指示。下面简要介绍实验装置的各个部分。1．WD30光栅单色仪的光学系统图1－3是单色仪光学系统的示意图，聚光镜把光源发出的光会聚于单色仪入射狭缝S1上，光束经狭缝B1射向球面反射镜M1。由于S1位于M1的焦面上，因此，经球面镜M1反射后的光束为平行光束。平行光束经平面光栅G分光后，不同的波长以不同的入射角投向球面反射镜M2。球面反射镜M2把分光后的光聚在焦面上，形成波长不同的一系列光谱线。出射狭缝S2位于球面镜M2的聚焦面上。把狭缝S1和S2开得很窄，测量时转动手轮使光栅转动，在出射狭缝S2处就会得到各个光谱分量得输出。输出光的波长可在手轮计数器上读出。仪器备有四块光栅，分别对应着可见光和红外区四个光谱段。本实验采用第二块光栅（1200线⁄mm），此时的输出波长为手轮计数器读数的二倍（单位：Å，1Å＝0.1nm）。2．热释电探测器本实验所用的热释电探测器是钽酸锂热释电器件，前置放大器与探测器装在同一屏蔽壳里。前放工作时需要正12V电压。为减小噪声，用干电池供电。图1－4示出了热释电探测器的典型调制特性。3．硅光电二极管硅光电二极管为待测器件，它的前...
