钢结构、网架施工方案VIP免费

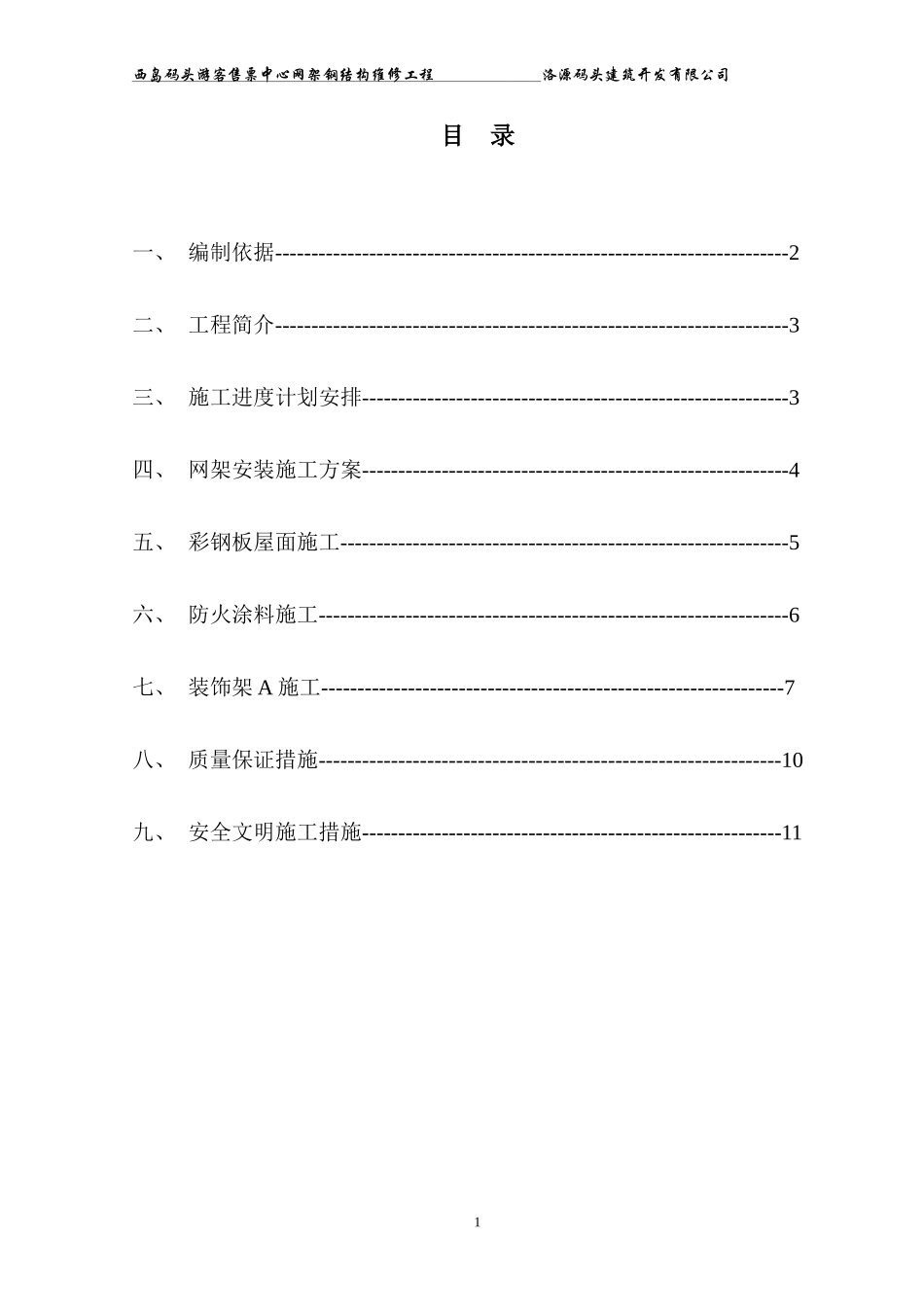

西岛码头游客售票中心网架钢结构维修工程洛源码头建筑开发有限公司目录一、编制依据-----------------------------------------------------------------------2二、工程简介-----------------------------------------------------------------------3三、施工进度计划安排-----------------------------------------------------------3四、网架安装施工方案-----------------------------------------------------------4五、彩钢板屋面施工--------------------------------------------------------------5六、防火涂料施工-----------------------------------------------------------------6七、装饰架A施工----------------------------------------------------------------7八、质量保证措施----------------------------------------------------------------10九、安全文明施工措施----------------------------------------------------------111西岛码头游客售票中心网架钢结构维修工程洛源码头建筑开发有限公司编制依据本施工方案是为“XXX活动中心”屋面网架及装饰架工程的施工而制定的，编制的主要依据为：A.XXXXX招标文件；B.国内现行有关的施工及验收规范和标准：《钢结构工程施工质量验收规范》GB50205-2001；《钢结构设计规范》GBJ17-2003；《建筑钢结构焊接规程》GBJ81-91；《钢结构高强度螺栓连接的设计施工及验收规程》JGJ82-91；《建筑工程施工质量统一验收标准》GB50300-2001；《钢结构防火涂料应用技术规范》CECS24：90C.设计图纸：XXXXX公司设计的西XXXXX活动中心网架施工图、装饰架施工图。一、工程简介本工程为XXXXX活动中心钢结构工程，由XXXXX设计有限公司设计，共分为以下三部分：1、XXX网架，投影面积1760㎡；2、XXX网架，投影面积1200㎡；3、XXXX，约138.5T。2西岛码头游客售票中心网架钢结构维修工程洛源码头建筑开发有限公司钢结构屋面采用50㎜彩钢夹芯板，檩条为C100×50×20×2.5C型钢；防火等级为二级。二、施工组织成立项目部，实行项目经理责任制。项目经理作为公司在项目上的全权代表，对工程的质量、安全、工期等全面负责，项目部其他人员对项目经理负责。项目部组成人员如下表：主要施工管理人员表序号姓名职务职称主要资历、经验及承担过的项目近期代表项目1项目经理工程师已组织加工生产50万平米网架2现场经理工程师已组织加工生产30万平米网架3技术负责人工程师安装网架近30万平米4材料员经济员安装网架近50万平米5质检员助理工程师安装网架近20万平米6安全员助理工程师安装网架近20万平米三、施工进度计划：本工程现场施工总控制工期为90天。四、网架施工技术措施1、安装工序：放线及抄平（预埋件验收）→基准网格拼装→网架安装→网架安装质量自检→网架验收。2、预埋件验收：在网架安装前必须对网架支座埋件进行验收，验收内容包括支座轴线偏差、支座标高等，验收标准见下：①支撑面的中心轴线偏移应小于10mm。②相邻支撑面高差应小于3mm。③最高与最低支撑面高差应小于10mm。3、基准网格拼装基准网格是进行其它部分网架拼装的基础，其拼装质量的好坏直接影响后面网架的安装，因此必须保证该网格操作台的稳定性。拼装时在操作台上设临时支撑把网格撑起，待基准网格拼装检查无误后方可拆除这些临3西岛码头游客售票中心网架钢结构维修工程洛源码头建筑开发有限公司时支撑点。在安装完基准网格后必须对网格进行全面的检查，检查的各项内容及标准如下：①单锥体的弦杆长度2.0㎜；②单锥体的锥体高度2.0㎜；③单锥体的上弦对角线差3.0㎜；④拼装单元支座偏移5.0㎜。4、网架拼装：在基准网格拼装完并检查无误后进行网架拼装。5、安装过程中必须随时观测网架的位置及方向（通过支座位移偏差来检查）以便及时进行调整。6、验收时，检查网架的纵横向边长偏差，支承点的中心偏移和高度偏差。纵横向边长偏差允许值为长度的L/2000，且不应大于30mm；中心偏移允许值为网架跨度的L/3000，且不应大于30mm。施工完成后，应测量网架的挠度值，网架的允许挠度为短向跨度的L/250，即XXX网架的允许挠度96毫米，舞厅网架的允许挠度128毫米。五...
