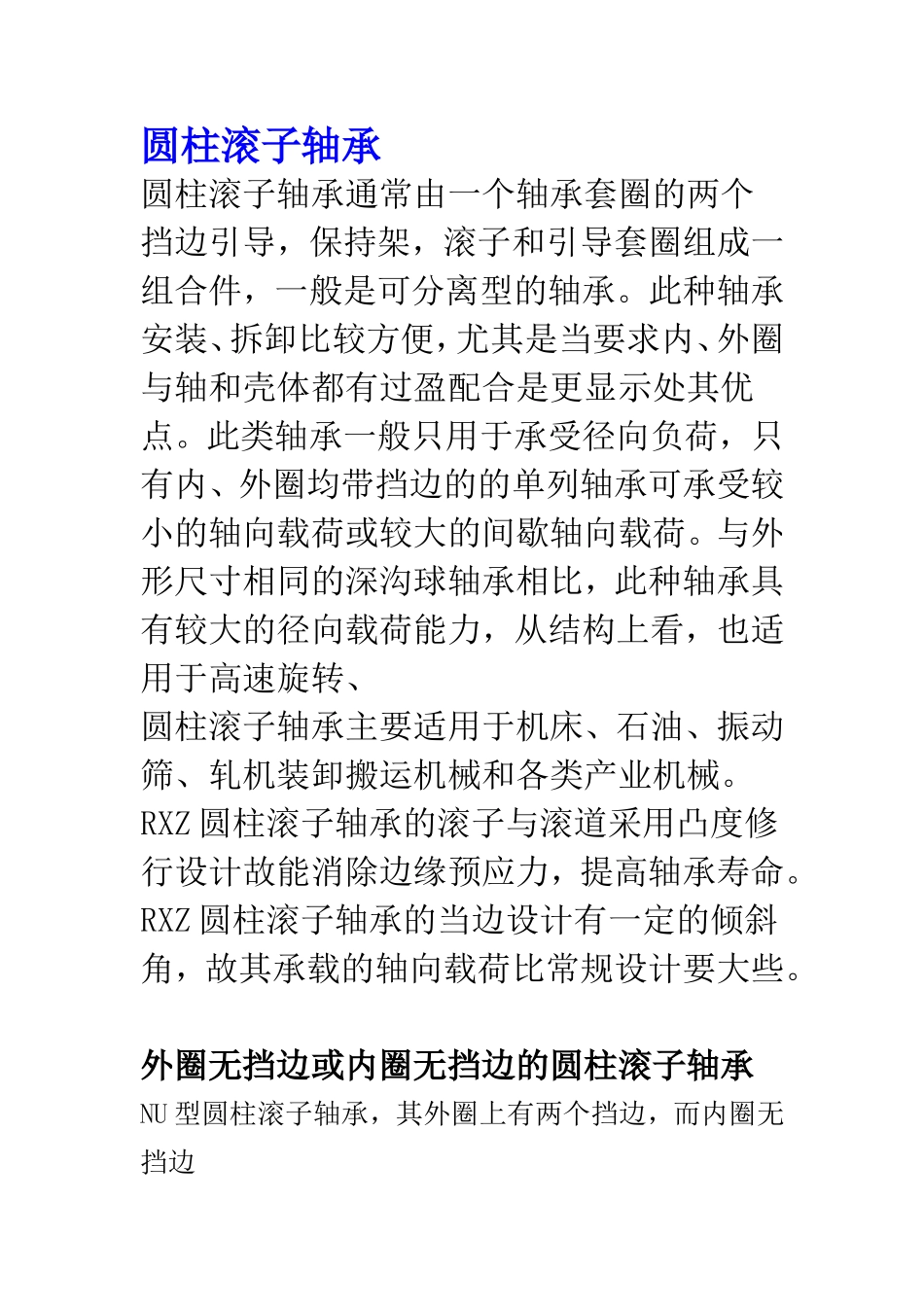

圆柱滚子轴承圆柱滚子轴承通常由一个轴承套圈的两个挡边引导，保持架，滚子和引导套圈组成一组合件，一般是可分离型的轴承。此种轴承安装、拆卸比较方便，尤其是当要求内、外圈与轴和壳体都有过盈配合是更显示处其优点。此类轴承一般只用于承受径向负荷，只有内、外圈均带挡边的的单列轴承可承受较小的轴向载荷或较大的间歇轴向载荷。与外形尺寸相同的深沟球轴承相比，此种轴承具有较大的径向载荷能力，从结构上看，也适用于高速旋转、圆柱滚子轴承主要适用于机床、石油、振动筛、轧机装卸搬运机械和各类产业机械。RXZ圆柱滚子轴承的滚子与滚道采用凸度修行设计故能消除边缘预应力，提高轴承寿命。RXZ圆柱滚子轴承的当边设计有一定的倾斜角，故其承载的轴向载荷比常规设计要大些。外圈无挡边或内圈无挡边的圆柱滚子轴承NU型圆柱滚子轴承，其外圈上有两个挡边，而内圈无挡边N型圆柱滚子轴承，期内圈上有挡边，而外圈则无挡边NU型和N型的圆柱滚子轴承，在一定范围内允许轴相对于轴承箱作双向的轴向位移，既可以承受轴由热膨胀而引起的长度变化，故适用于作为非定位轴承。其能承受较大的径向载荷，但不能承受轴向载荷，内外圈均带挡边的圆柱滚子轴称NJ型的圆柱滚子轴承，其外圈为双挡边，内圈为单挡边。NF型的圆柱滚子轴承，其外圈为单挡边，内圈为双挡边。NJ型和NF型的圆柱滚子轴承，可限制轴或外壳的一个方向的轴向位移，实现单向的轴向定位，并能承受较小的单向轴向载荷。NUP型圆柱滚子轴承，外圈为双挡边，内圈一侧有挡边另一侧有挡圈。该类轴承可对轴作双向的轴向定位，可以承受双向的轴向力。轴承的结构形式可选NUP、、、、N。有斜挡边HJ的NJ型圆柱滚子轴承就像NUP型的圆柱滚子轴承一样，可作为一个定位轴承。无内圈或无外圈的圆柱滚子轴承RNU型圆柱滚子轴承，为无内圈轴承，外圈具有双挡边就是无内圈的NU型圆柱滚子轴承。RN型圆柱滚子轴承，为无外圈轴承，内圈具有双挡边。RNU型和RN型的圆柱滚子轴承，用于径向尺寸受限制的部件中，轴颈或外壳孔表面直接作为滚道面，滚到面的硬度、加工精度和表面质量应与套圈的滚道相仿。满装滚子的圆柱滚子轴承一般采用外圈双挡边，内圈单挡边的结构，即NJ….VNUP…..VRNU….V等，与带保持架的类似结构的滚子轴承相比，具有额定载荷大、结构简单等特点。在转速级工作温度不是很高、润滑条件较好、箱体清洁度相对较高的情况下，宜优先采用满装滚子结构。加强型圆柱滚子轴承E型圆柱滚子的主要尺寸与普通型的一致，但滚子直径、长度、个数有所增加，故承载能力也相应增的打。该类轴承已基本型号后家‘E’来区别与其他轴承，其棍子内切圆直径与普通型轴承不同，故不能与普通型轴承互换。满装圆柱滚子轴承满装圆柱滚子轴承是为了承受重载荷而设计的。在同样宽度下，这种轴承与传统的型带保持架轴承相比，具有极高的承载能力，径向截面小，可以节省空间，但转速相对较低。所有多列圆柱滚子轴承在外圈上都有润滑槽和润滑孔。@为了使轴承正常工作，在连续运转的情况下，轴承必须承受一定的最小负荷，即C/P<25.否则因润滑不足和高速运转时会加剧磨损。@NCF、、、V型满装圆柱滚滚子轴承，外圈具单挡边，无挡边侧有锁边，可对机轴单项定位，轴承内部的轴向游隙‘S’保证了机轴相对于轴承箱的轴向位移。‘S’值可向本公司询问。@NJ…..V型满装圆柱滚子轴承，用于极重负荷和低速场合，具有自锁滚子组，即使拆下内圈，滚子也不会散落，因此该型轴承安装拆卸方便，可承受单项轴向负荷，作单向位移。@NNF….2LFV型双列满装圆柱滚子轴承，具有两个内圈，两个内圈有一个挡边，两个内圈由夹持圈联接在一起，不可分离，外圈有一个中挡边，可承受双向的轴向负荷，用作定位轴承。由于双列滚子之间的距离较大，还可以承受倾覆力矩。外圈表面有两个止动槽，可做轴向定位。该型轴承两侧装有接触式密封圈，内装锂基脂,运行温度限于-40摄氏度——+80摄氏度。在一定的条件下该轴承无需保养，但运行中有水气或污染，且常为中速或高速运行，则必须补充润滑脂。在采用机油润滑的场合，需拆除密封圈，且清洗轴承内的润滑脂，采用机油润滑时转速提高30%。@满装圆柱滚子轴承的尺...
