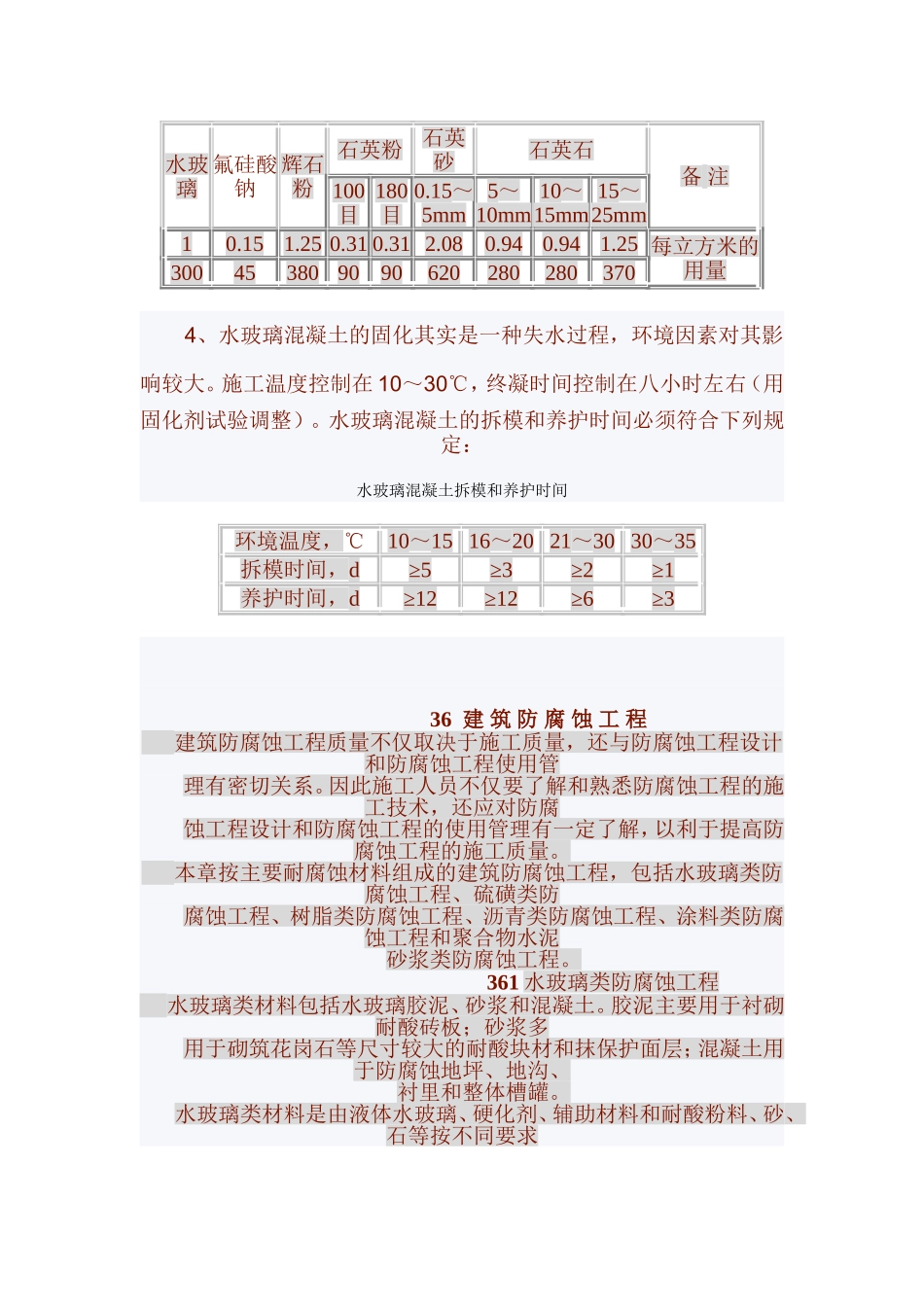

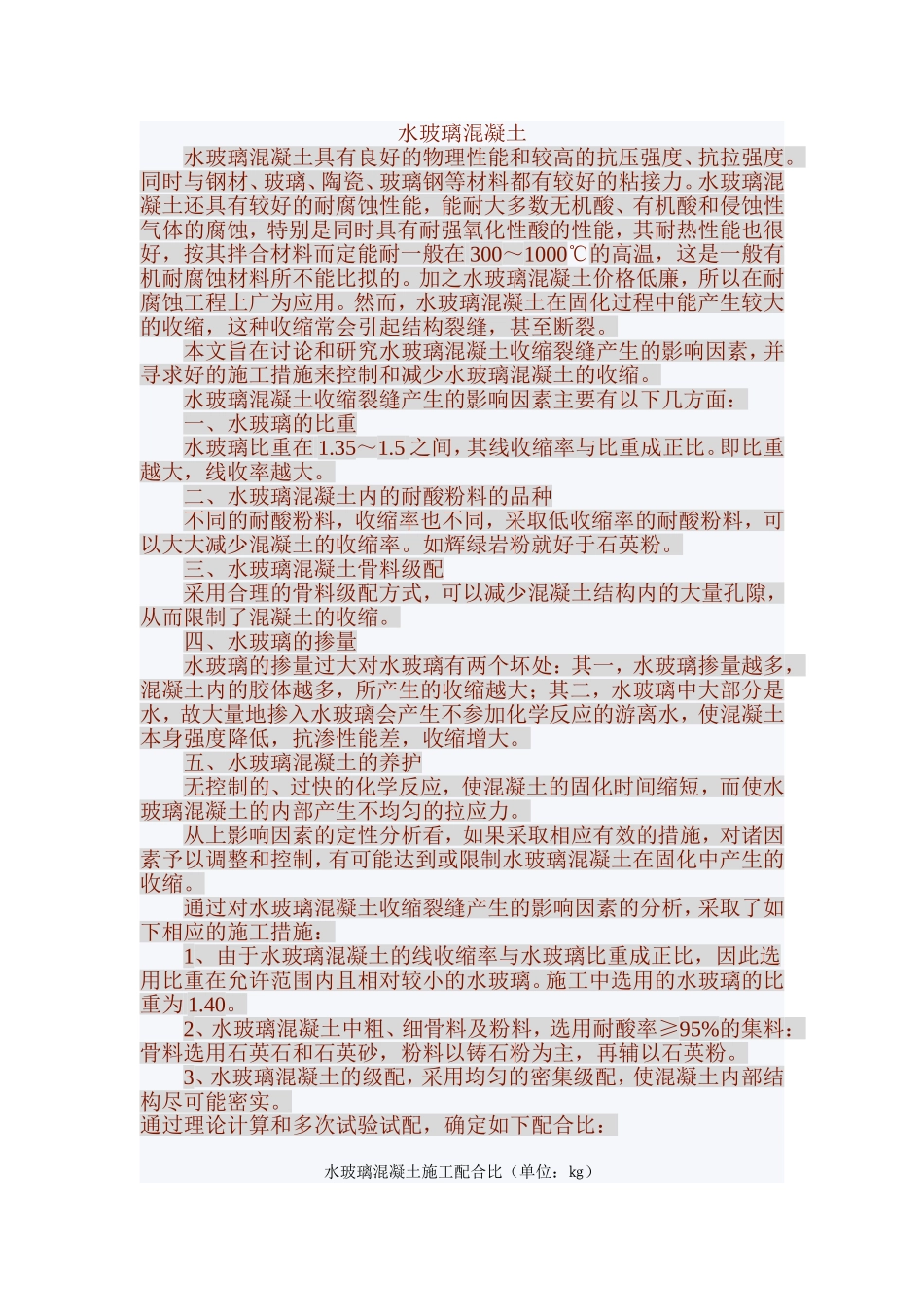

水玻璃混凝土水玻璃混凝土具有良好的物理性能和较高的抗压强度、抗拉强度。同时与钢材、玻璃、陶瓷、玻璃钢等材料都有较好的粘接力。水玻璃混凝土还具有较好的耐腐蚀性能，能耐大多数无机酸、有机酸和侵蚀性气体的腐蚀，特别是同时具有耐强氧化性酸的性能，其耐热性能也很好，按其拌合材料而定能耐一般在300～1000℃的高温，这是一般有机耐腐蚀材料所不能比拟的。加之水玻璃混凝土价格低廉，所以在耐腐蚀工程上广为应用。然而，水玻璃混凝土在固化过程中能产生较大的收缩，这种收缩常会引起结构裂缝，甚至断裂。本文旨在讨论和研究水玻璃混凝土收缩裂缝产生的影响因素，并寻求好的施工措施来控制和减少水玻璃混凝土的收缩。水玻璃混凝土收缩裂缝产生的影响因素主要有以下几方面：一、水玻璃的比重水玻璃比重在1.35～1.5之间，其线收缩率与比重成正比。即比重越大，线收率越大。二、水玻璃混凝土内的耐酸粉料的品种不同的耐酸粉料，收缩率也不同，采取低收缩率的耐酸粉料，可以大大减少混凝土的收缩率。如辉绿岩粉就好于石英粉。三、水玻璃混凝土骨料级配采用合理的骨料级配方式，可以减少混凝土结构内的大量孔隙，从而限制了混凝土的收缩。四、水玻璃的掺量水玻璃的掺量过大对水玻璃有两个坏处：其一，水玻璃掺量越多，混凝土内的胶体越多，所产生的收缩越大；其二，水玻璃中大部分是水，故大量地掺入水玻璃会产生不参加化学反应的游离水，使混凝土本身强度降低，抗渗性能差，收缩增大。五、水玻璃混凝土的养护无控制的、过快的化学反应，使混凝土的固化时间缩短，而使水玻璃混凝土的内部产生不均匀的拉应力。从上影响因素的定性分析看，如果采取相应有效的措施，对诸因素予以调整和控制，有可能达到或限制水玻璃混凝土在固化中产生的收缩。通过对水玻璃混凝土收缩裂缝产生的影响因素的分析，采取了如下相应的施工措施：1、由于水玻璃混凝土的线收缩率与水玻璃比重成正比，因此选用比重在允许范围内且相对较小的水玻璃。施工中选用的水玻璃的比重为1.40。2、水玻璃混凝土中粗、细骨料及粉料，选用耐酸率≥95%的集料：骨料选用石英石和石英砂，粉料以铸石粉为主，再辅以石英粉。3、水玻璃混凝土的级配，采用均匀的密集级配，使混凝土内部结构尽可能密实。通过理论计算和多次试验试配，确定如下配合比：水玻璃混凝土施工配合比（单位：㎏）水玻璃氟硅酸钠辉石粉石英粉石英砂石英石备注100目180目0.15～5mm5～10mm10～15mm15～25mm10.151.250.310.312.080.940.941.25每立方米的用量3004538090906202802803704、水玻璃混凝土的固化其实是一种失水过程，环境因素对其影响较大。施工温度控制在10～30℃，终凝时间控制在八小时左右（用固化剂试验调整）。水玻璃混凝土的拆模和养护时间必须符合下列规定：水玻璃混凝土拆模和养护时间环境温度，℃10～1516～2021～3030～35拆模时间，d≥5≥3≥2≥1养护时间，d≥12≥12≥6≥336建筑防腐蚀工程建筑防腐蚀工程质量不仅取决于施工质量，还与防腐蚀工程设计和防腐蚀工程使用管理有密切关系。因此施工人员不仅要了解和熟悉防腐蚀工程的施工技术，还应对防腐蚀工程设计和防腐蚀工程的使用管理有一定了解，以利于提高防腐蚀工程的施工质量。本章按主要耐腐蚀材料组成的建筑防腐蚀工程，包括水玻璃类防腐蚀工程、硫磺类防腐蚀工程、树脂类防腐蚀工程、沥青类防腐蚀工程、涂料类防腐蚀工程和聚合物水泥砂浆类防腐蚀工程。361水玻璃类防腐蚀工程水玻璃类材料包括水玻璃胶泥、砂浆和混凝土。胶泥主要用于衬砌耐酸砖板；砂浆多用于砌筑花岗石等尺寸较大的耐酸块材和抹保护面层；混凝土用于防腐蚀地坪、地沟、衬里和整体槽罐。水玻璃类材料是由液体水玻璃、硬化剂、辅助材料和耐酸粉料、砂、石等按不同要求配制而成。液体水玻璃有钠水玻璃(Na2O·nSiO2·Mh2O)和钾水玻璃(K2O·xSiO2·yH2O)两种。钠水玻璃的硬化剂，用磨细的粉状氟硅酸钠；钾水玻璃用的硬化剂，用磨细的粉状聚磷酸铝(缩合磷酸铝)。水玻璃类材料的硬化是由水玻璃中的碱性硅酸盐(Na2O·nSiO2或K2O·xSiO2)与其相应的硬化剂反应，产生硅酸凝胶为主要胶凝材料，将粉料和细、粗骨料粘结在一起成...
