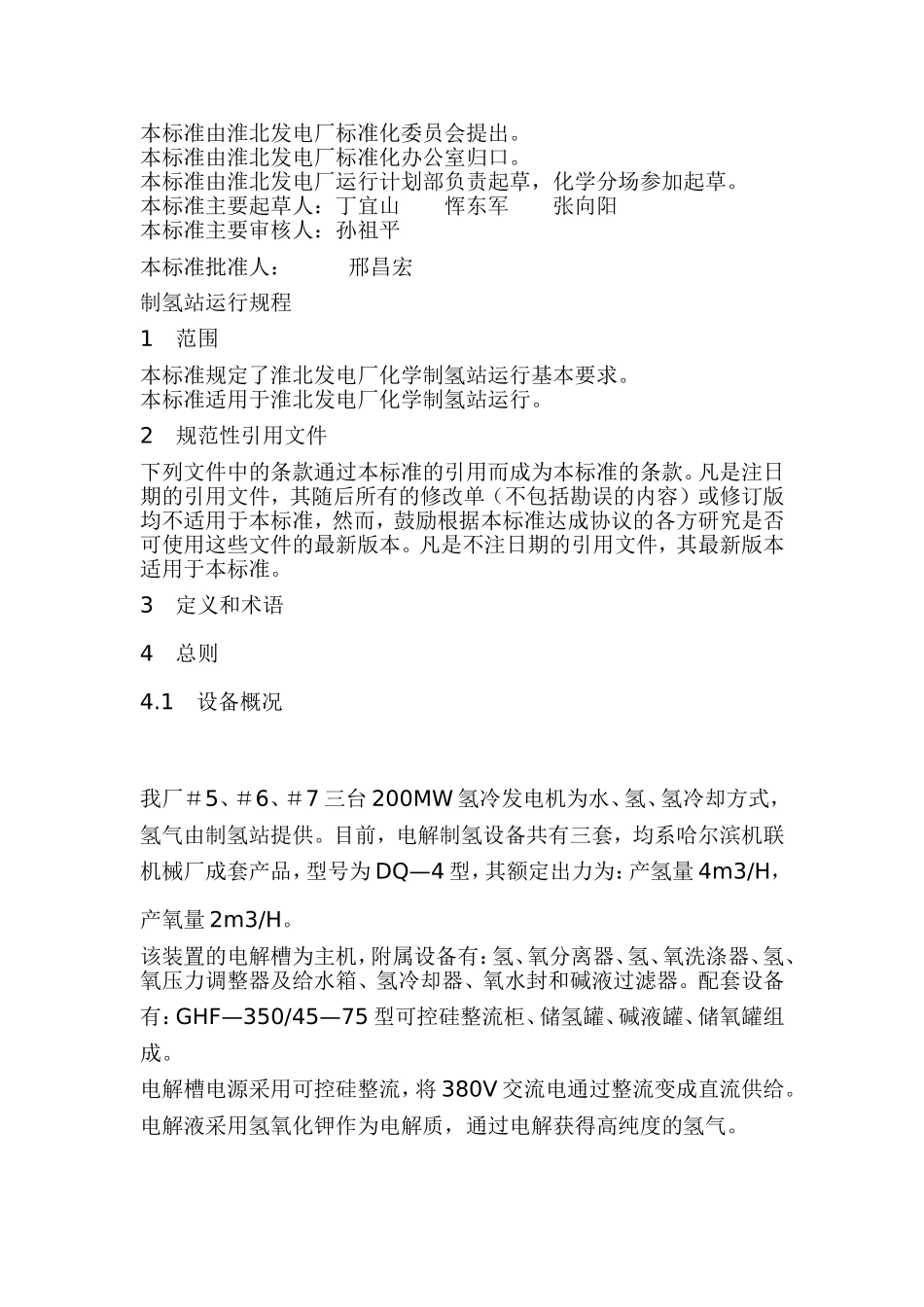

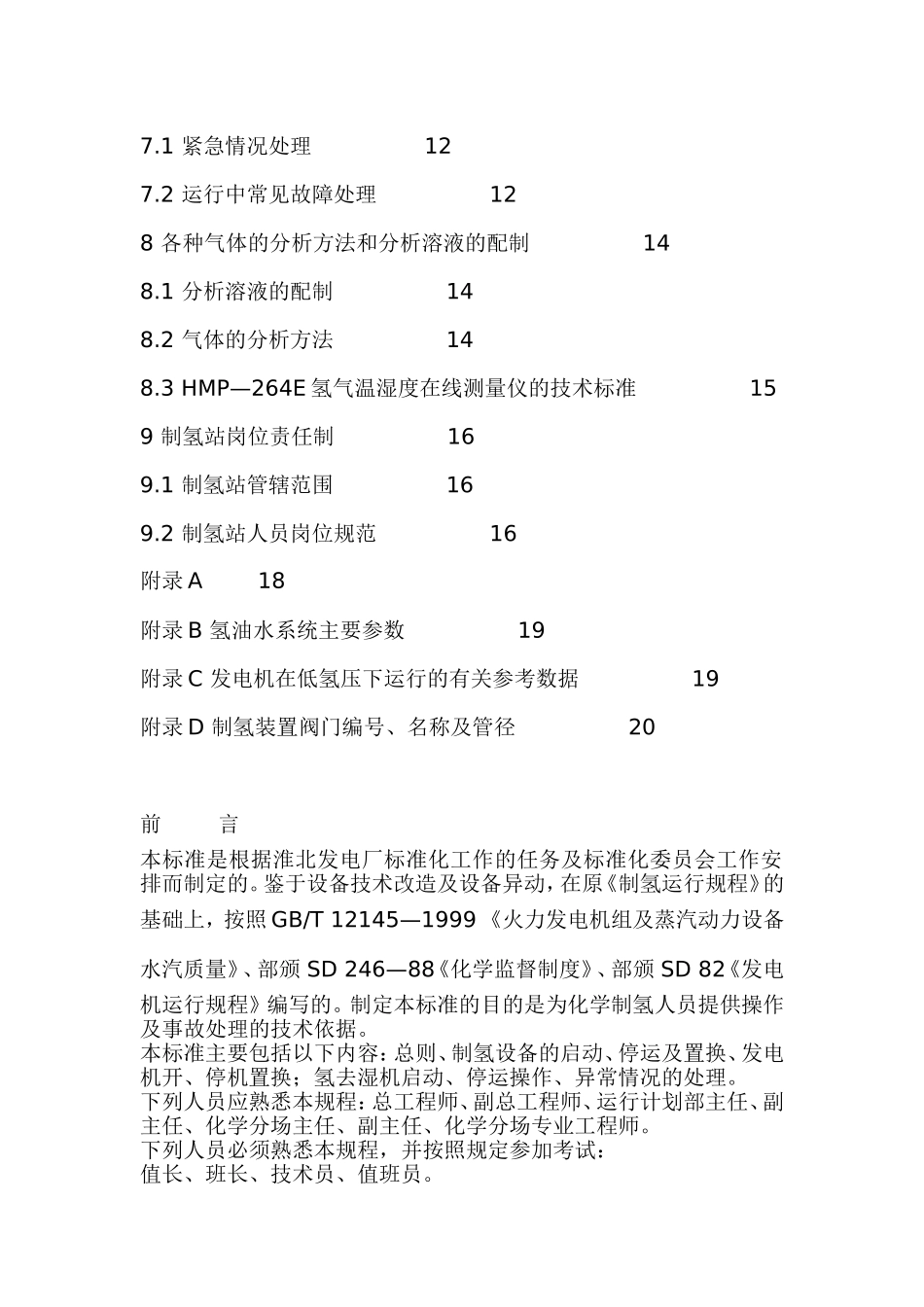

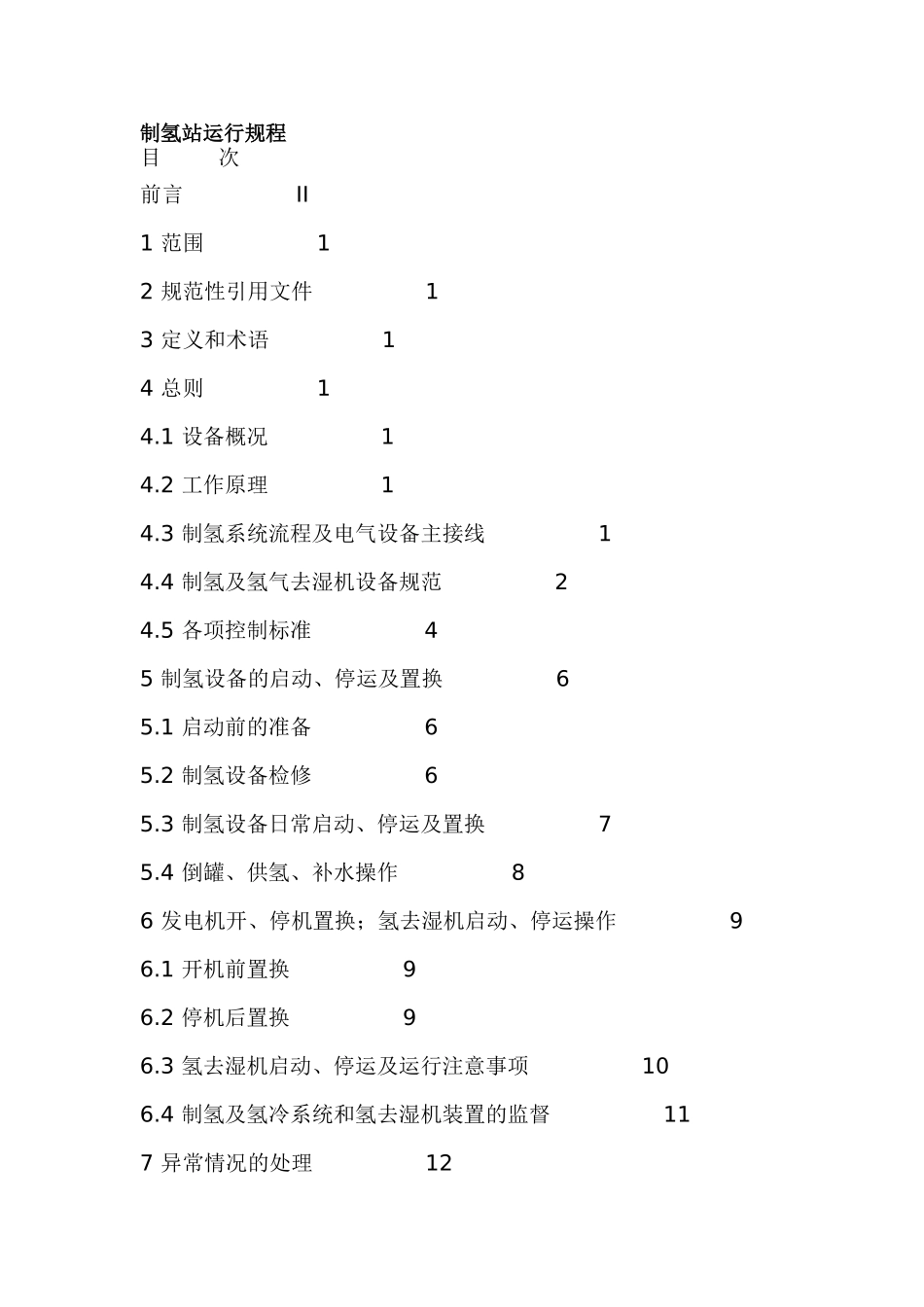

制氢站运行规程目次前言II1范围12规范性引用文件13定义和术语14总则14.1设备概况14.2工作原理14.3制氢系统流程及电气设备主接线14.4制氢及氢气去湿机设备规范24.5各项控制标准45制氢设备的启动、停运及置换65.1启动前的准备65.2制氢设备检修65.3制氢设备日常启动、停运及置换75.4倒罐、供氢、补水操作86发电机开、停机置换；氢去湿机启动、停运操作96.1开机前置换96.2停机后置换96.3氢去湿机启动、停运及运行注意事项106.4制氢及氢冷系统和氢去湿机装置的监督117异常情况的处理127.1紧急情况处理127.2运行中常见故障处理128各种气体的分析方法和分析溶液的配制148.1分析溶液的配制148.2气体的分析方法148.3HMP—264E氢气温湿度在线测量仪的技术标准159制氢站岗位责任制169.1制氢站管辖范围169.2制氢站人员岗位规范16附录A18附录B氢油水系统主要参数19附录C发电机在低氢压下运行的有关参考数据19附录D制氢装置阀门编号、名称及管径20前言本标准是根据淮北发电厂标准化工作的任务及标准化委员会工作安排而制定的。鉴于设备技术改造及设备异动，在原《制氢运行规程》的基础上，按照GB/T12145—1999《火力发电机组及蒸汽动力设备水汽质量》、部颁SD246—88《化学监督制度》、部颁SD82《发电机运行规程》编写的。制定本标准的目的是为化学制氢人员提供操作及事故处理的技术依据。本标准主要包括以下内容：总则、制氢设备的启动、停运及置换、发电机开、停机置换；氢去湿机启动、停运操作、异常情况的处理。下列人员应熟悉本规程：总工程师、副总工程师、运行计划部主任、副主任、化学分场主任、副主任、化学分场专业工程师。下列人员必须熟悉本规程，并按照规定参加考试：值长、班长、技术员、值班员。本标准由淮北发电厂标准化委员会提出。本标准由淮北发电厂标准化办公室归口。本标准由淮北发电厂运行计划部负责起草，化学分场参加起草。本标准主要起草人：丁宜山恽东军张向阳本标准主要审核人：孙祖平本标准批准人：邢昌宏制氢站运行规程1范围本标准规定了淮北发电厂化学制氢站运行基本要求。本标准适用于淮北发电厂化学制氢站运行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3定义和术语4总则4.1设备概况我厂＃5、＃6、＃7三台200MW氢冷发电机为水、氢、氢冷却方式，氢气由制氢站提供。目前，电解制氢设备共有三套，均系哈尔滨机联机械厂成套产品，型号为DQ—4型，其额定出力为：产氢量4m3/H，产氧量2m3/H。该装置的电解槽为主机，附属设备有：氢、氧分离器、氢、氧洗涤器、氢、氧压力调整器及给水箱、氢冷却器、氧水封和碱液过滤器。配套设备有：GHF—350/45—75型可控硅整流柜、储氢罐、碱液罐、储氧罐组成。电解槽电源采用可控硅整流，将380V交流电通过整流变成直流供给。电解液采用氢氧化钾作为电解质，通过电解获得高纯度的氢气。4.2工作原理当直流电通过氢氧化钾水溶液时，将水分解为氢气和氧气，其化学反应如下：阴极：2H2O+2eH2↑+2OH-阳极：2OH-—2eH2O+1/2O2↑通电2H2O2H2↑+O2↑4.3制氢系统流程及电气设备主接线4.3.1制氢系统流程图氢冷发电机储氢罐氢去湿机冷却器给水箱4.3.2电气设备主接线图400V31段14柜400V33段13柜制氢站专用盘4.4制氢及氢气去湿机设备规范4.4.1电解槽技术参数4.4.1.1产量：H24m3/HO22m3/H4.4.1.2纯度：H2≥99.7％O2≥99.5％4.4.1.3直流电流：330A4.4.1.4直流电压：72V4.4.1.5电解槽温度：（工作时）60±5℃4.4.1.6最大工作压力：1.0MPa4.4.1.7电解小室：30个4.4.1.8双极板：29块4.4.1.9单极板：2块4.4.1.10隔间电压：1.8～2.4V4.4.1.11电解水耗量：0.9Kg/lm3H24.4.1.12外形尺寸：长1915mm宽628mm高909mm4.4.1.13重量：1340Kg4.4.1.14数量：3台4.4.2电气设备规范硅整流装置型号：GHF—350/45—75交流电压：380V直流电压：75V整流方式：三相桥式4.4.3辅助设备规范4.4.3.1制冷式氢气去湿机规范4.4.3.1.1型...
